自制1325方管雕刻机失败，求补救方案~~

lizhifa3316 · 发表于 2017-4-6 08:13:45

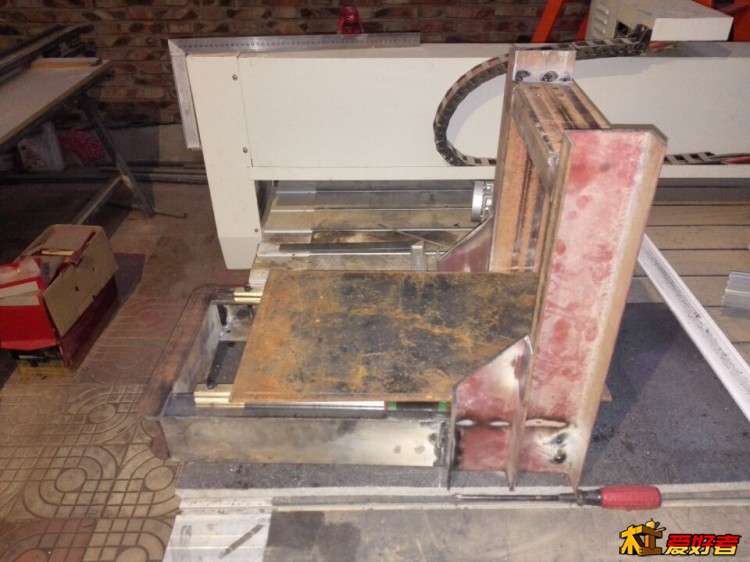

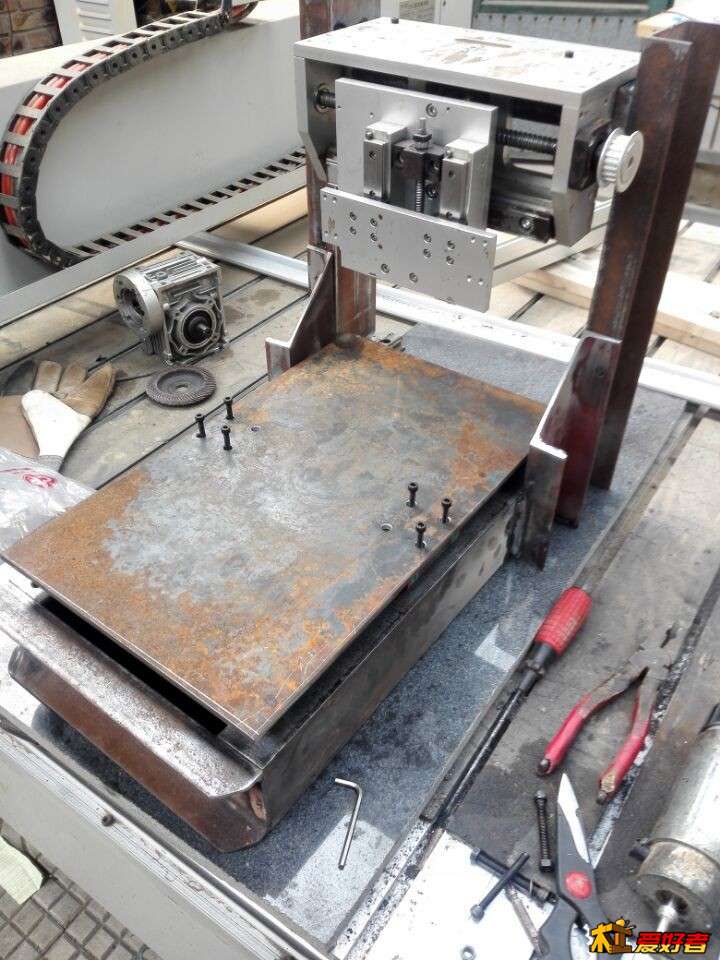

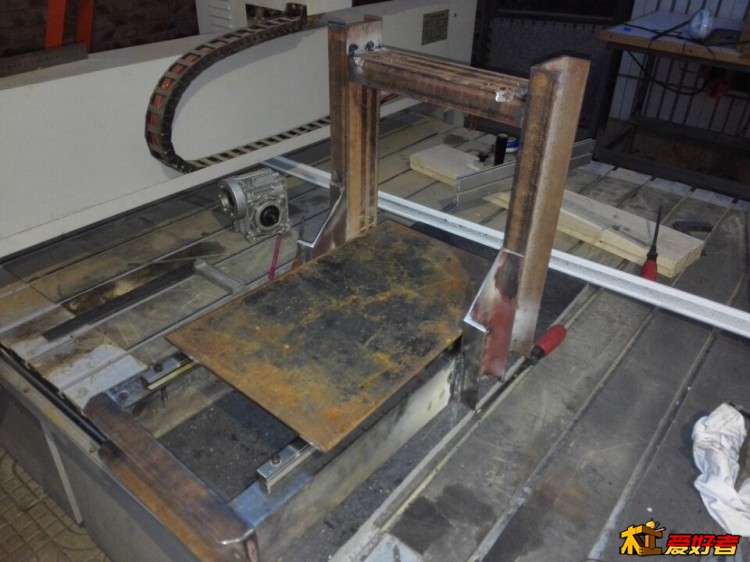

这种设计我建议最好不要在做下去，即使做完了运行快了会摇头，根本没有精度。最简单的就是把龙门重做。这是我现在正在做的一个小雕，你看看我用的什么料。


lizhifa3316 · 发表于 2017-4-6 08:17:02

再有丝杠也太细了，有了负载以后恐怕不行。

laomaotao · 发表于 2017-4-6 18:33:23

建议卖废铁。

lkldlkld · 发表于 2017-4-6 22:07:35

我觉得有2点必须要改下：1.站柱和横梁必须要用槽钢，横梁用30号槽钢直接安装导轨丝杆。站柱底脚要加大，单边装3-4个滑块。2.这么大的框架如果要精度好点就要装双丝杆，丝杆离导轨越近越好。双丝杆可以用双电机，或者用1个力矩大点的电机加同步轮来同步，丝杆2端要用平面推力轴承2端拉紧（防止弯曲）供楼主参考

模块组装 · 发表于 2017-4-7 09:20:15

从你的第二点可以看出，你对雕刻机的理解有限，所以这样做下去只会剩一堆垃圾，赶紧推到重来吧，先画图，认清材料与精度的关系，认清雕刻机精度与结构的关系再做吧。

dj0864 · 发表于 2017-4-7 11:23:38

你这个无解。

没有补救或者说补救代价过大建议放弃

你整个结构都是错的。不晃就奇怪了。恐怕楼主连木工基础都没有。你先研究研究你家桌子为啥不晃椅子为啥能支住然后再考虑弄雕刻机的问题。

yiweidaxia · 发表于 2017-6-21 07:05:29

建议丝杆光轴拆了做小机，1325用丝杆光轴不现实呀

老谢 · 发表于 2017-6-21 08:36:40

不就是支架的问题吗？改了就改了，问下，支架很贵的吗？要多少钱？我也在考虑做一个

老谢 · 发表于 2017-6-21 08:41:25

lizhifa3316 发表于 2017-4-6 08:13
, \$ i2 Q. ^ \7 y: y这种设计我建议最好不要在做下去，即使做完了运行快了会摇头，根本没有精度。最简单的就是把龙门重做。这是 ...

卧槽，槽钢

大灰狼dhl · 发表于 2017-6-21 10:14:00

已经做成的机器拆了重做浪费材料，看看有没有人需要等离子电脑切割机。你的机器改成等离子切割机应该没问题。

tao3622370 · 发表于 2017-6-21 16:18:00

我就是用方管做的啊都做了6台了一直用着很好啊

tao3622370 · 发表于 2017-6-21 16:21:24

建议重做，总体设计不对我的是2500 1300 600 的方管做的投资2万多成本可以互相学习 QQ371286630

梁成勇 · 发表于 2017-6-23 12:16:36

买成品二手吧，我还剩了一堆b雕刻机的东西

武阳 · 发表于 2017-6-23 20:54:03

龙门立柱加厚，上方三角固定丝杆换粗

武阳 · 发表于 2017-6-23 20:55:41

或者龙门上面也增加导轨
