自制1325方管雕刻机失败，求补救方案~~

zhengxiujiang · 发表于 2017-4-4 19:46:26

求各个配件的型号，已经选择的心得体会

山卡卡呢 · 发表于 2017-4-4 20:44:23

支持兄台的精神，建议放弃吧买台二手的估计还用不到你你自己做的工钱那么多，而且比较结实

DIY家具 · 发表于 2017-4-4 20:48:04

建议不要往下进行了，没有精度，即便装好也摇头晃脑，浪费时间和金钱，多找些资料看看。

往事随风去吧 · 发表于 2017-4-4 20:51:32

开眼啦、

DIY家具 · 发表于 2017-4-4 20:52:52

boyyao 发表于 2017-4-4 17:46- R. G. i `: ~( [4 C, X
想过用齿条来重新做。但是重新做又要返工。。所以还是想现在现有基础上看能不能补救一下。。

现在返工总比做好不能用强。

woodmill · 发表于 2017-4-4 21:10:51

脚小了，加大点，裁板机不需要太大精度。

one486 · 发表于 2017-4-4 21:24:51

智取其乳 · 发表于 2017-4-4 21:46:30

这个论坛我就服你一个，这个龙门和纸片有什么区别啊?

boyyao · 发表于 2017-4-4 21:47:50

感谢楼上的各位。。其实我对精度要求不是很高。当然在能力范围内希望搞点而已。。
至于费用方面。。也不全是为了省钱。。省钱是一方面。其次还是喜欢折腾。。。。

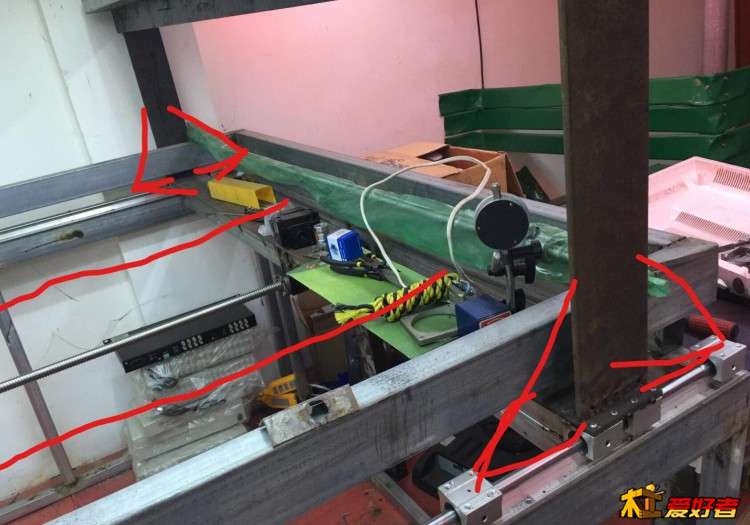

我的想法是改成如下这样：

如果有必要。再把龙门降低。。。不知道可不可行。

南京宝住 · 发表于 2017-4-4 22:02:38

龙门没见过用单层钢板的，用方管的强度与稳定都比现在的好（壁厚至少5.0），使用的滑轨不能称重。不要说雕刻了，这个设备自身能运转起来就是成功。对你愿意自己动手的行为表示赞赏，但做设备还是需要一点专业知识的。

三十三天 · 发表于 2017-4-4 22:10:55

上面改的不错，立柱外侧再贴槽钢加固，估计稳当了。

陈好命 · 发表于 2017-4-4 22:40:14

选材就有问题吧，这种方管本来就不平，受力还会弯曲。龙门跨度那么大，立柱那么瘦小，脚更是没话说怎么能站稳，下面用的还是光轴。小改好像没有什么用。利用已有的东西，重新设计吧。
有想法肯动手精神可嘉！打倒重来吧你会做的更好的

boyyao · 发表于 2017-4-4 22:44:37

本帖最后由 boyyao 于 2017-4-4 22:49 编辑

^_^。。再次感谢各位的回复。我现在的大概思路如下：
第一。先加固龙门。钢板外侧衬槽钢或角铁或方管等方法，
第二。加厚龙门两侧。一遍增加两个滑块。。
第三。如果以上两条还不能使得龙门相对稳定。那么在从丝杆到滑块的中间线在加一条导轨。。

第四。加固底座。底座实际本来就是要加固的。那么细的方管只是初步的搭建一下。等完工后可能会用X型吧底座加固一下。。
第五。底座做的有点高。主要目的是想在里面放雕刻材料。比如亚克力板材等。。

最后。如果在完成第三步后还是不能完善，就打算推到重来了~~O(∩_∩)O哈哈~

hfjx · 发表于 2017-4-4 23:02:29

我机器和木雕都做,
以我的经历说几句废话
像楼主这样即没有机械知识,且准备有不充足的情况下
简易楼主放弃
二手的大幅面光轴机也就几千块钱
绝对比自己造划算

jhqd1380 · 发表于 2017-4-4 23:22:09

哈哈哈，楼主放弃这个烂摊子吧，真心话，过段时间你就会发现，镀锌方管能变形成你完全想象不到的弯曲，而你的侧板铁板同样是手指一推就弯，的货。这俩玩意吃老亏了，没有任何用，如果要用方管，一定要买外面不镀锌的方钢管，这种镀锌铁管毫无用处，就算角钢都比他强
