艾默生ev800变频器能通过继电器开关吗？急啊

xiao5507749 · 发表于 2017-3-22 21:36:35

wwpkk001 发表于 2017-3-22 20:37
. E/ `' n, p* q* B# M3 D找到了自己看把

使能什么意思啊？

阿余 · 发表于 2017-3-22 21:42:00

xiao5507749 发表于 2017-3-22 21:33; m7 I7 p/ w$ T6 S6 R" ]- A( Z7 |3 x! J
我的控制板很低端。不支持pmw输出啊

你用的什么控制板　　ＭＡＣＨ３吗？　有没有开关输出的？　有几个输出端口？　只要有输出端口，　应该就能输出继电器信号，你要问一下板子提供者，　是输出低电平控制信号还是高电平的。　

xiao5507749 · 发表于 2017-3-22 21:46:15

wwpkk001 发表于 2017-3-22 20:30
: _* i) K6 e5 ?8 n我的放进机箱了，懒得拆了，你百度下说明书吧，先复位变频器，然后接线吧。

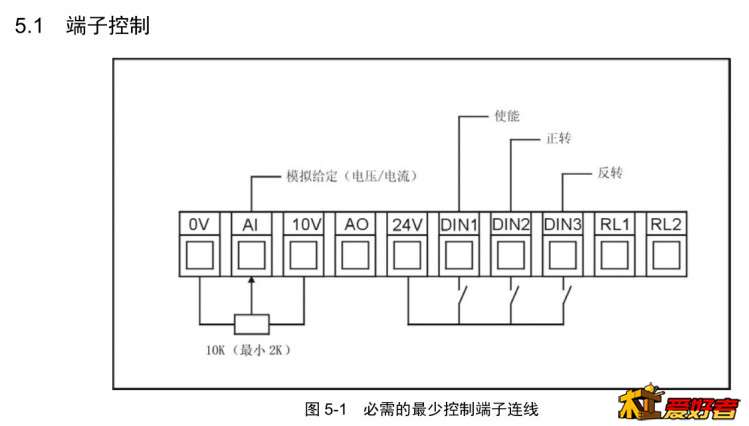

请问这个的意思是前面三个孔都要用线连接上吗？后面我看懂了。都是断开。前面这3个我没明白。就是0 AI 和10v 这三个是不是要用线连接上才行

xiao5507749 · 发表于 2017-3-22 21:52:43

阿余发表于 2017-3-22 21:42
- G" O6 O1 g- K8 q o4 M你用的什么控制板　　ＭＡＣＨ３吗？　有没有开关输出的？　有几个输出端口？　只要有输出端口，　应该就 ...

你好。用的cnc控制板。有个继电器开关。只能控制开关。我想通过控制板控制主轴的开关。就是运行雕刻主轴启动。雕刻完毕就停止。速度我手动调整就行了

xiao5507749 · 发表于 2017-3-22 22:08:50

80搞事棒发表于 2017-3-22 20:48
. K! @. V' j: z6 `变频器设置外接控制，说明书有设置方法。mach3接口板继电器接常开，反正我也是百度出来的

我现在就是搞不明白怎么弄成外接控制。。

这个图片我看的意思好像是前三个接在一起。不敢接啊。。怕烧。。

xiao5507749 · 发表于 2017-3-22 22:10:31

panjiayong 发表于 2017-3-20 22:35& N$ p" j5 u$ W1 N
什么主轴六万转，楼主介绍下

买的二手的轴。300w 6万转。水冷。开到6万的时候声音像飞机。挺害怕的。我只用4万多转。声音还挺小。

wwpkk001 · 发表于 2017-3-22 22:20:56

前三个调速的，后三个共阳极啊，接使能和正传就行，正传反转用个三档开关控制。

wwpkk001 · 发表于 2017-3-22 22:22:03

用继电器控制，使能加正转就能软件控制了，ai好像就是pwm接口。

xiao5507749 · 发表于 2017-3-22 22:28:35

wwpkk001 发表于 2017-3-22 22:204 A) b& X2 h* x. y5 @% k
前三个调速的，后三个共阳极啊，接使能和正传就行，正传反转用个三档开关控制。

试了。没反应呢。我用铜线。各种连接这几个口。都不能启动。。。还是面板控制

xiao5507749 · 发表于 2017-3-22 22:30:09

wwpkk001 发表于 2017-3-22 22:20
" v3 h' M6 G6 x前三个调速的，后三个共阳极啊，接使能和正传就行，正传反转用个三档开关控制。

我这没理解对吗？只要连接24v和使能和正传他就启动了？？？我这么连接不行呢。我的想法是用继电器连接使能，控制通断。。。

xiao5507749 · 发表于 2017-3-22 22:31:33

wwpkk001 发表于 2017-3-22 22:22
, D5 K) V$ s* ~! x用继电器控制，使能加正转就能软件控制了，ai好像就是pwm接口。

我没有pmw输出控制。。调速我就是手动通过面板的上下箭头案件。。。我就想通过继电器控制启动和停止就行了。。。能实现吗？

xiao5507749 · 发表于 2017-3-22 22:40:35

wwpkk001 发表于 2017-3-22 22:22( H5 ]6 Z' p8 T/ T9 g5 O8 h+ B* F
用继电器控制，使能加正转就能软件控制了，ai好像就是pwm接口。

按您说的我理解的是用常开继电器接使能 24v和正传。。继电器工作主轴就启动了？？？？？是吗

xiao5507749 · 发表于 2017-3-22 22:42:22

wwpkk001 发表于 2017-3-22 22:22) F7 V6 m( _& V7 w5 {
用继电器控制，使能加正转就能软件控制了，ai好像就是pwm接口。

前3个不用连接就行吗？？

xiao5507749 · 发表于 2017-3-22 22:44:13

wwpkk001 发表于 2017-3-22 22:224 j7 x0 O) n+ p t' K# z
用继电器控制，使能加正转就能软件控制了，ai好像就是pwm接口。

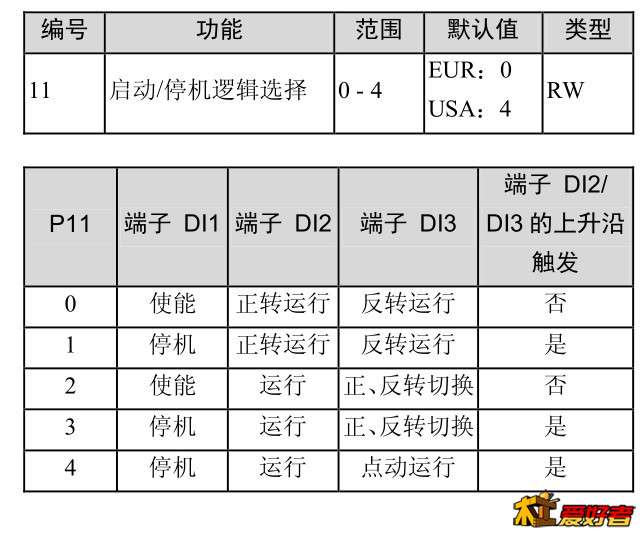

请问这里不用设置吗？？

阿余 · 发表于 2017-3-22 23:15:18

xiao5507749 发表于 2017-3-22 22:08
8 b0 b0 w2 m4 l' u! t我现在就是搞不明白怎么弄成外接控制。。这个图片我看的意思好像是前三个接在一起。不敢接啊。。怕烧。。 ...

前三个，中间是个电位器呀，不是接在一起哟。这个可以接到接口板上的呀，有些接口板是有这个输出的呀。

你的接口板如果有继电器输出，控制这个使能就行了，实在不行，用继电器直接打开关闭 220V 的电源不就得了？
