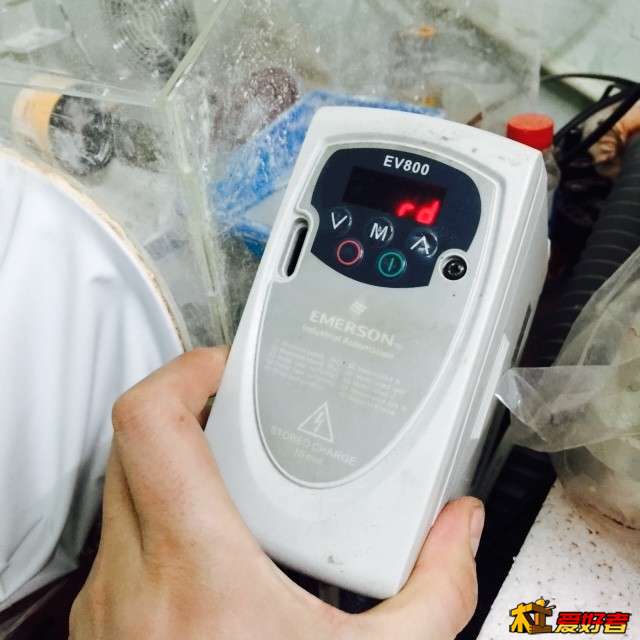

艾默生ev800变频器能通过继电器开关吗？急啊

xiao5507749 · 发表于 2017-3-20 20:37:18

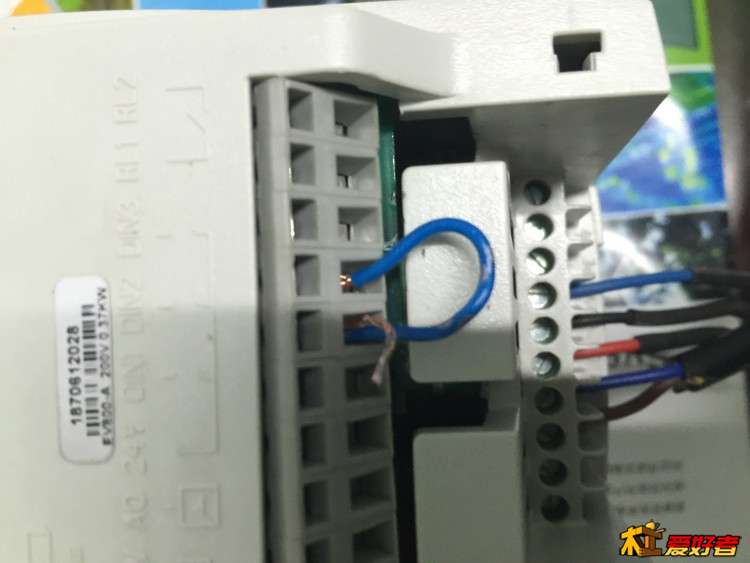

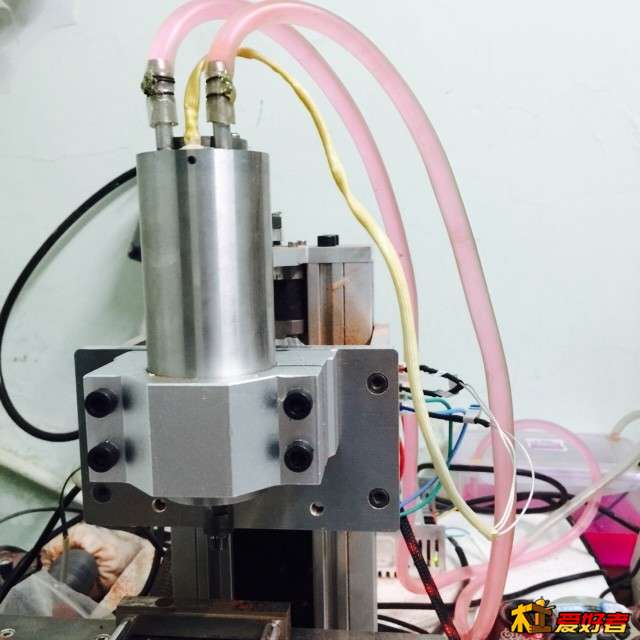

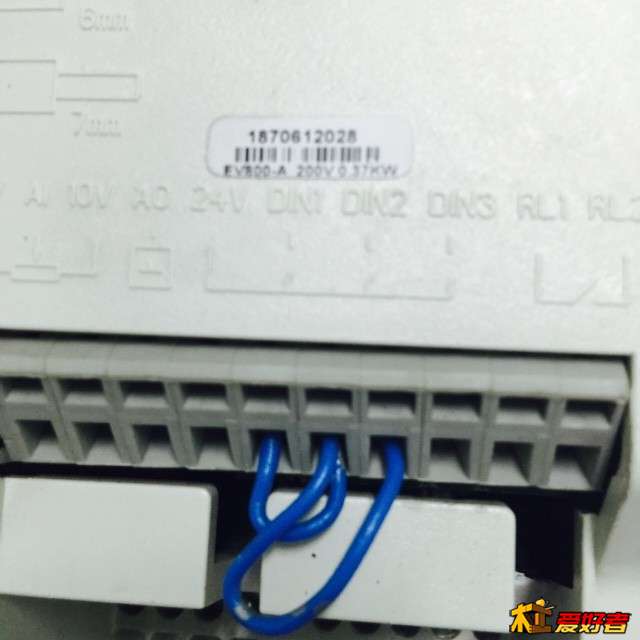

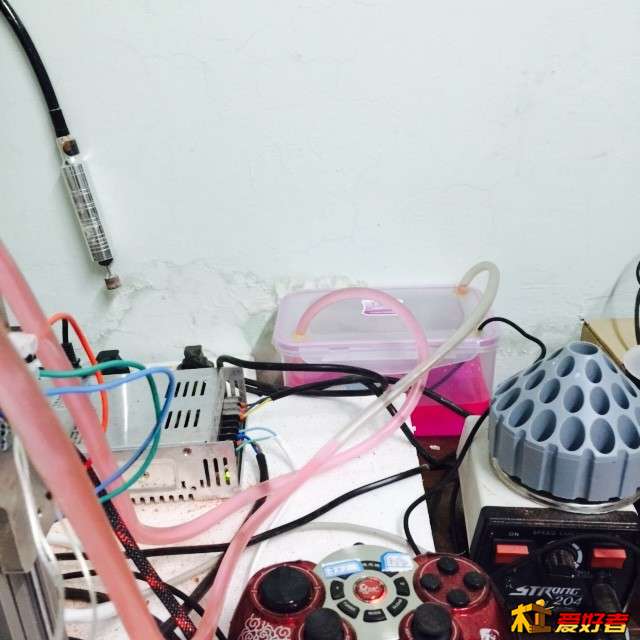

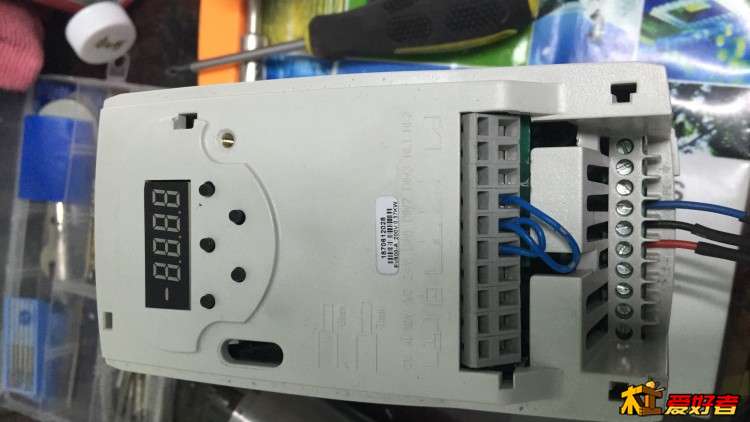

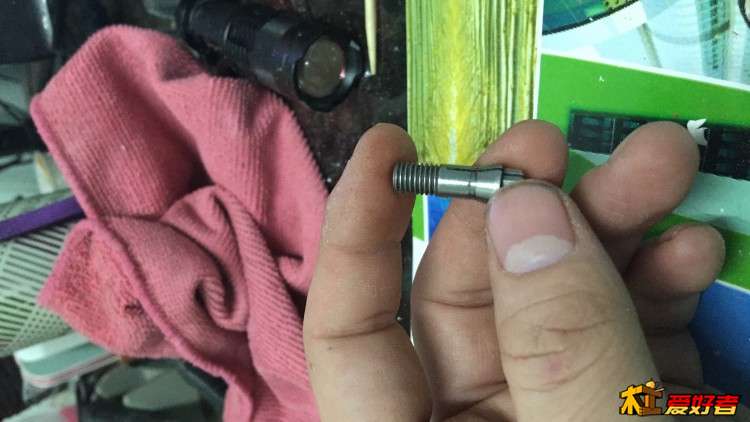

各种折腾。终于升级成6万转的主轴了。用着真舒服。可惜控制板不支持pmw输出。只有一个继电器控制开关。折腾了很久也没搞定。
有高手能指点一下吗？现在开关全靠手动。只希望开关能跟着软件就行。速度手动调就行。。。

panjiayong · 发表于 2017-3-20 22:35:10

什么主轴六万转，楼主介绍下

wwpkk001 · 发表于 2017-3-20 22:38:01

我有这个的说明书。我也是这个牌子的，我外接开关启动调速。

one486 · 发表于 2017-3-21 00:33:54

one486 · 发表于 2017-3-21 00:38:40

80搞事棒 · 发表于 2017-3-21 04:10:28

可以外接控制啊

xiao5507749 · 发表于 2017-3-22 20:15:13

wwpkk001 发表于 2017-3-20 22:38
我有这个的说明书。我也是这个牌子的，我外接开关启动调速。

请问外接开关什么意思啊？也是软件能控制启动和停吗？我的控制板不支持pmw输出。能来个图片看看吗？谢谢

xiao5507749 · 发表于 2017-3-22 20:15:40

80搞事棒发表于 2017-3-21 04:10
可以外接控制啊

能传授一下怎么接吗？万分感谢啊

wwpkk001 · 发表于 2017-3-22 20:30:24

我的放进机箱了，懒得拆了，你百度下说明书吧，先复位变频器，然后接线吧。

wwpkk001 · 发表于 2017-3-22 20:37:20

找到了自己看把

阿余 · 发表于 2017-3-22 20:45:18

你用的什么接口板？肯定是支付 M3 M5的，只要知道这两个信号出来在哪个引脚，接一个继电器模块，开关变频器就可以了。可以想办法接变频器的使能，这样就不用继电器了，如果要直接控制电源，那要知道这个端口输出是高电平还是低电平，注意要买对应的继电器模块。继电器模块有高电平触发和低电平触发两种。

阿余 · 发表于 2017-3-22 20:46:25

变频器多半支持 PWM 调速，直接用这个信号就可以了，不用接继电器。

80搞事棒 · 发表于 2017-3-22 20:48:12

xiao5507749 发表于 2017-3-22 20:15
能传授一下怎么接吗？万分感谢啊

变频器设置外接控制，说明书有设置方法。mach3接口板继电器接常开，反正我也是百度出来的

xiao5507749 · 发表于 2017-3-22 21:21:51

80搞事棒发表于 2017-3-22 20:48
变频器设置外接控制，说明书有设置方法。mach3接口板继电器接常开，反正我也是百度出来的

研究好几天了。没整明白。。。已经蒙圈了

xiao5507749 · 发表于 2017-3-22 21:33:39

阿余发表于 2017-3-22 20:46
变频器多半支持 PWM 调速，直接用这个信号就可以了，不用接继电器。

我的控制板很低端。不支持pmw输出啊
