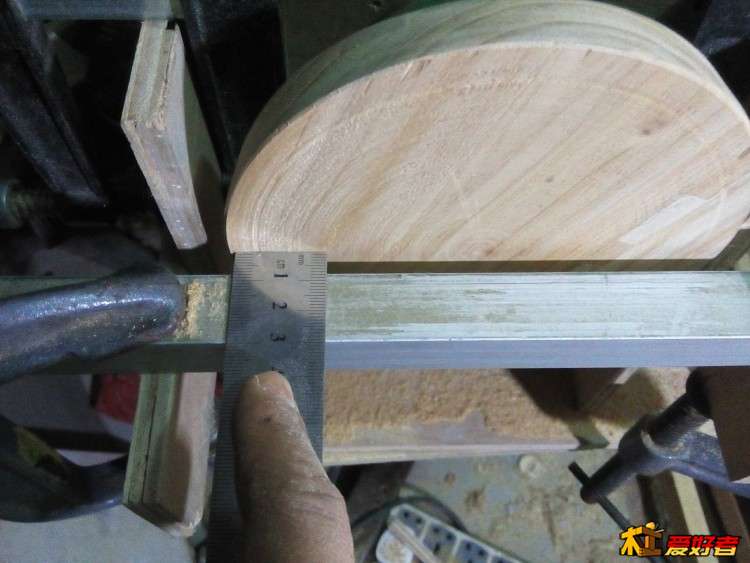

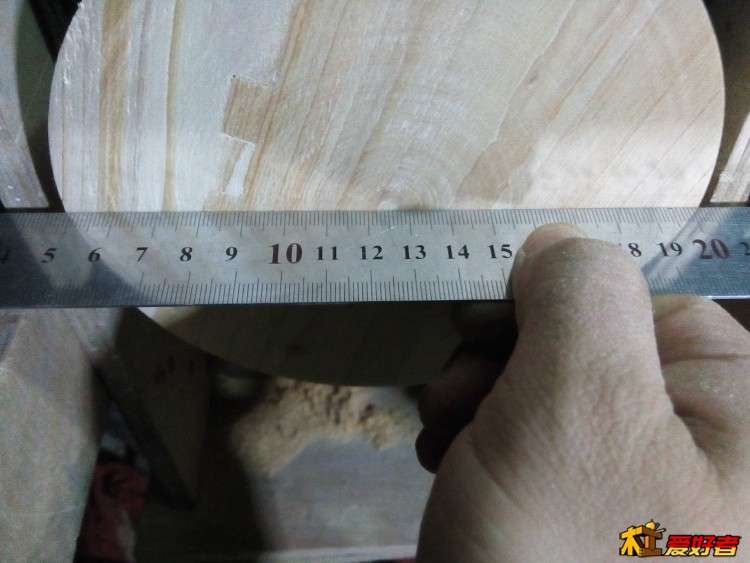

6 S6 J/ x$ R$ b5 G- r接下来再整整圆砂托盘，目标是将盘面车平整。先在左右两边都临时夹上木条，高度刚好到托盘中心点。再在两木条上架上一铝管，铝管直点，做定位车刀架，并使铝管与圆砂托盘平行，一定要平行，(这点很重要，平不平整就靠它)。我是直接用尺量取右边跟左边相等距离，先量右边。
/ }0 G2 C! Y1 D9 a# h1 i; P# c9 L% i5 v
% @. F& `9 A' R- ^; A" q' d3 I

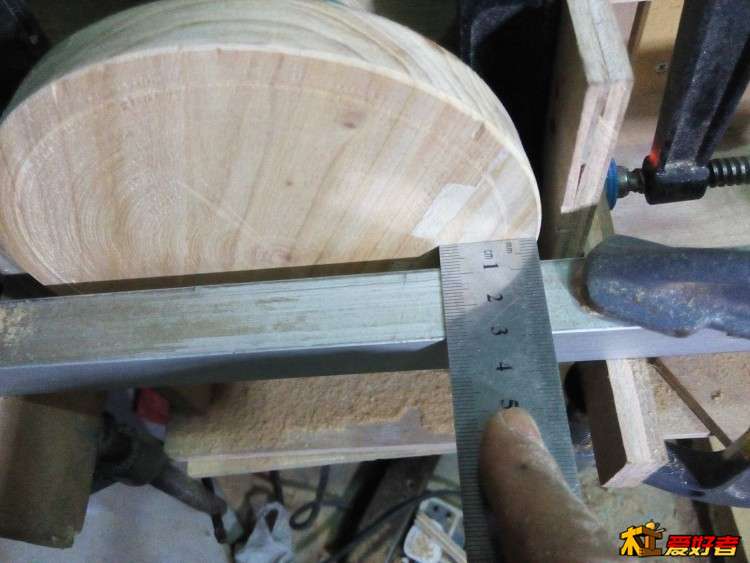

量左边。
' V3 L& i. Z6 ^, `
, S; t5 J8 }) O3 s5 L

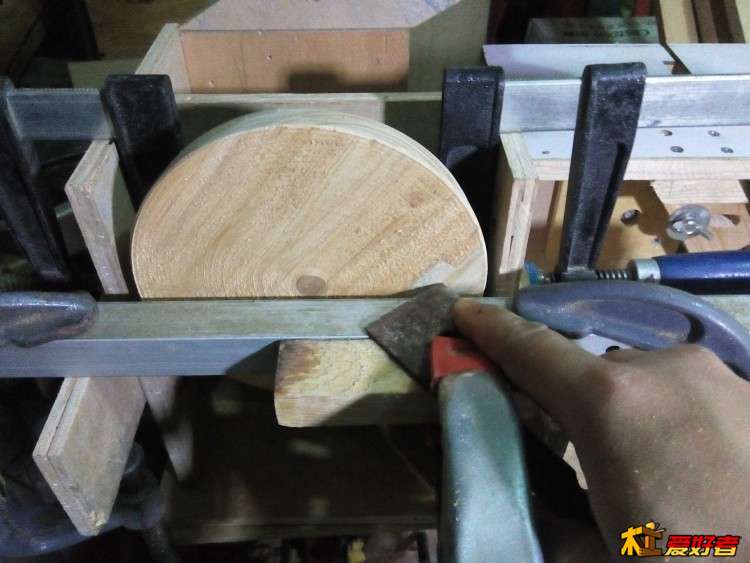

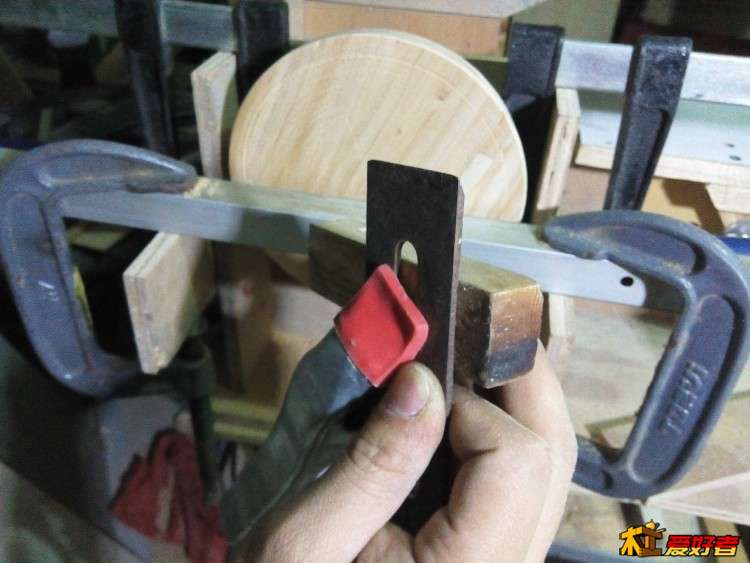

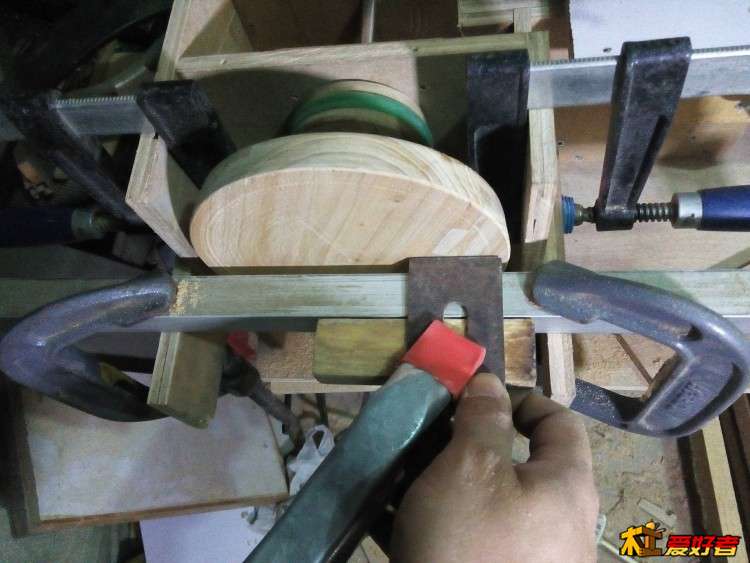

用一直小木条夹上车刀，做限位，这样车出来深浅均匀，平直。
) Q/ l+ \! J' S1 Y
, Z+ j+ q# ~9 Q; h, x& C* |
然后车销托盘面。
- w! h+ p+ E' V* x' J& B& I6 v7 e

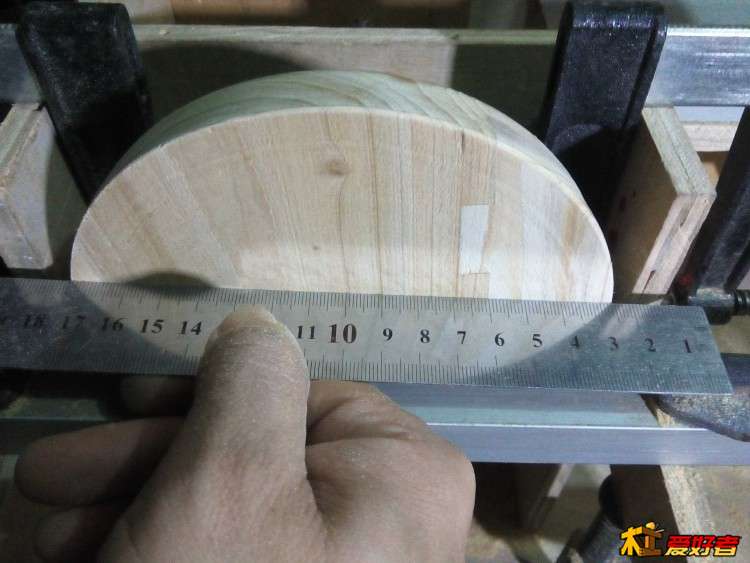

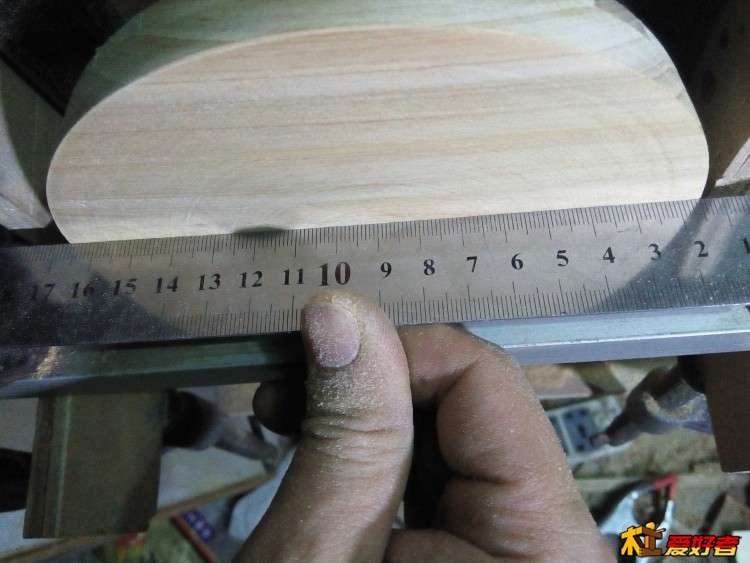

p9 {7 Q# {. K( e6 W! e7 T直尺贴上托盘面校验平直度，很好，见不到缝。
7 r8 `2 r' e( y/ f$ H: `

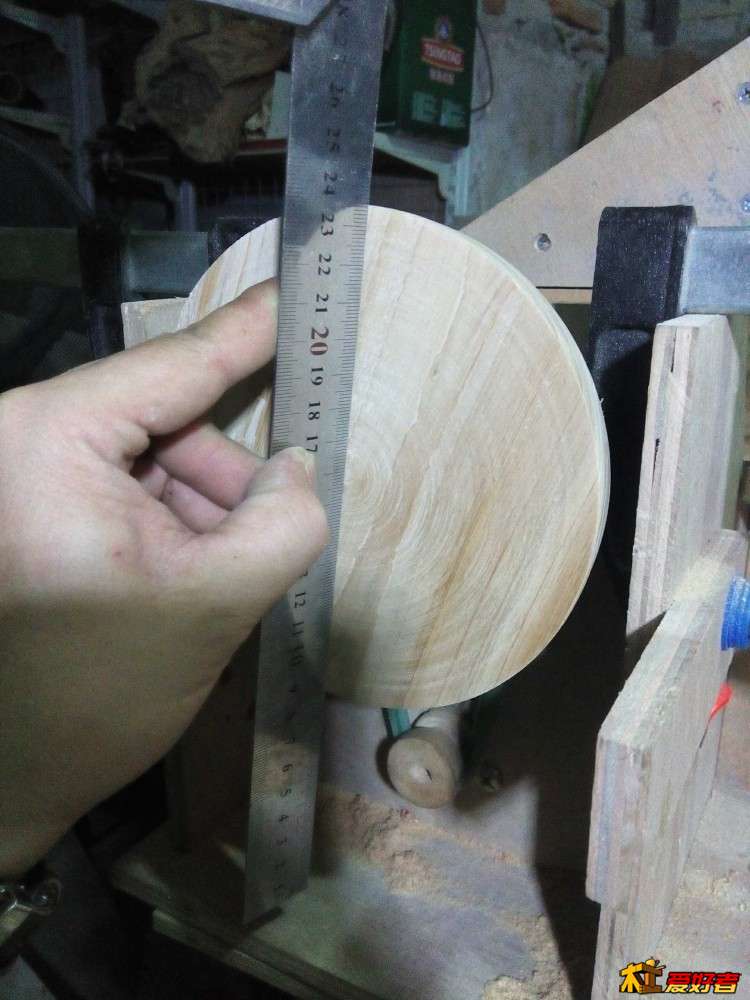

; m3 s3 A' Z3 u S+ z% S6 r4 P旋转90度校验，上下左右各种校验，都贴着盘面。
! E0 V9 t/ c; N0 c- ^3 A" o' p
4 P2 ^$ P2 a- v2 Z, o4 s

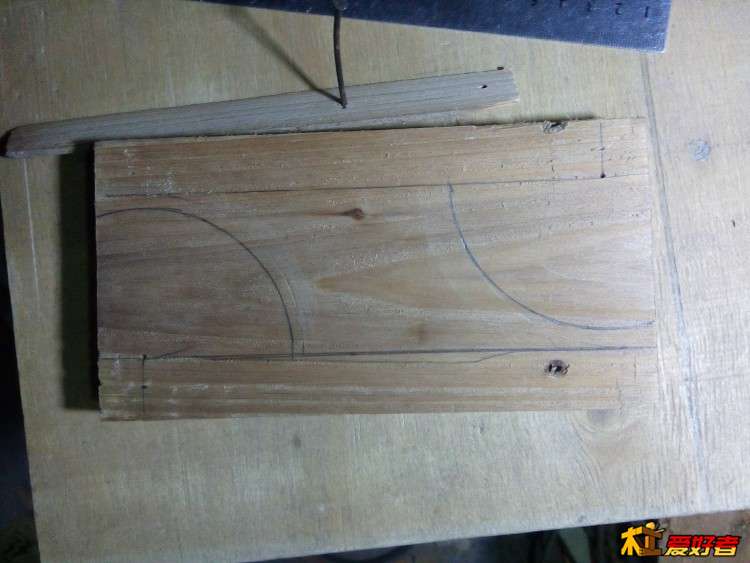

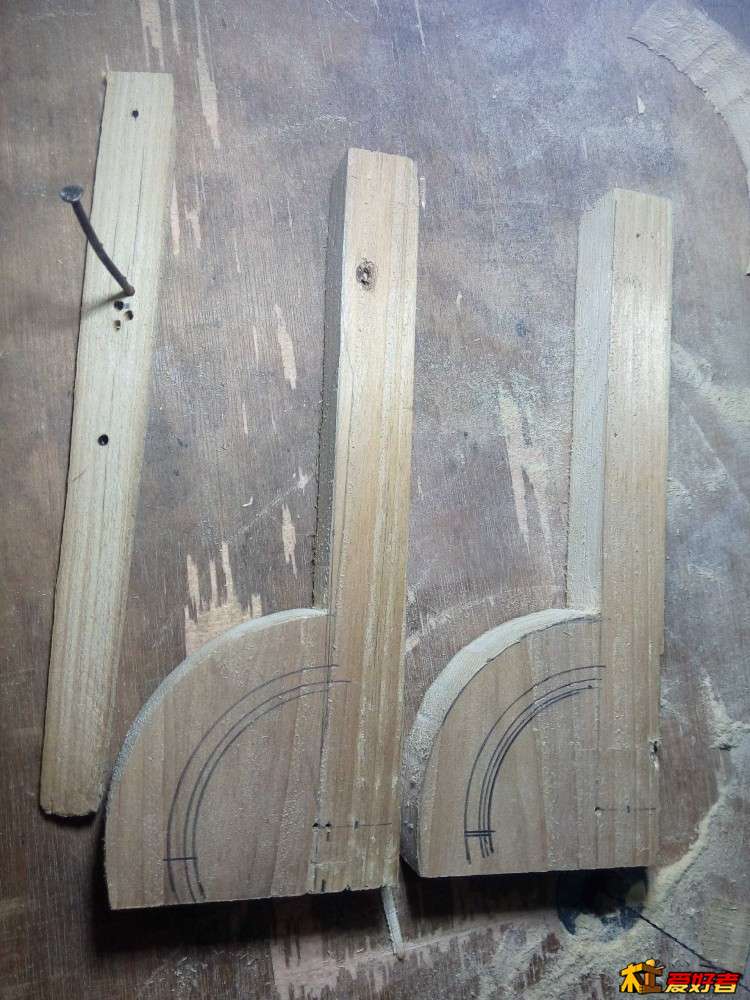

接着做圆砂盘台面，先切锯一张四方板，如图，并画线。% M3 z3 o4 b8 v

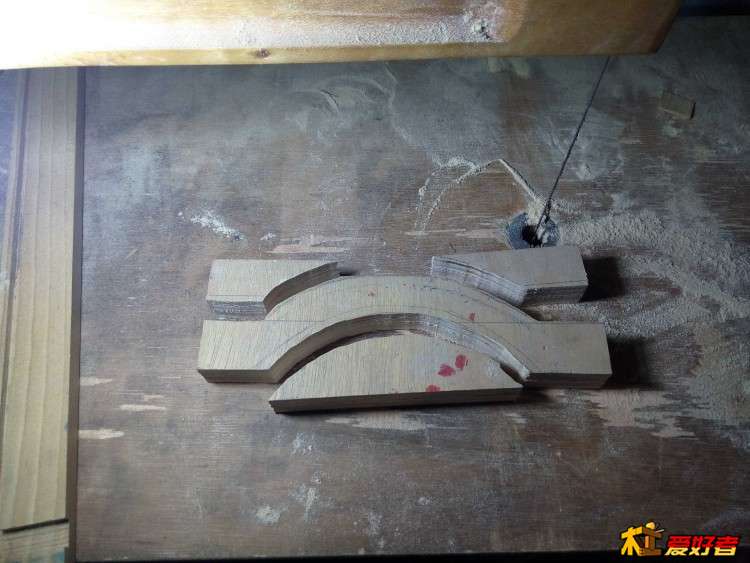

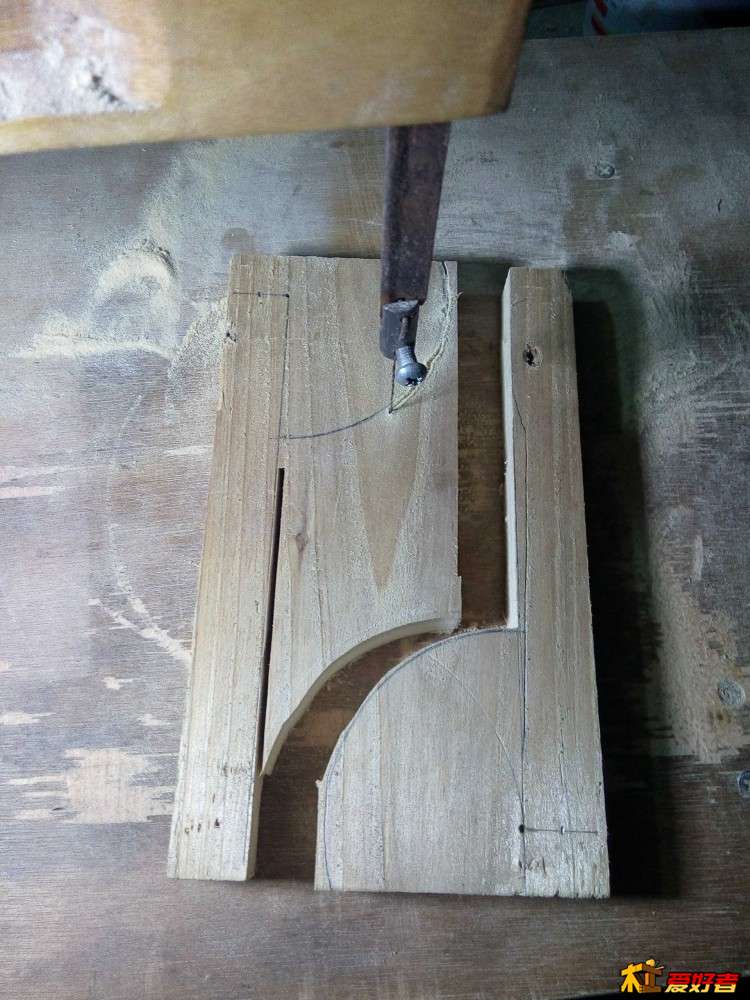

! K: e6 g) A/ v v! W沿线锯开6 s% U [0 `8 v- }7 l& P
& s& {, B% J4 k; p

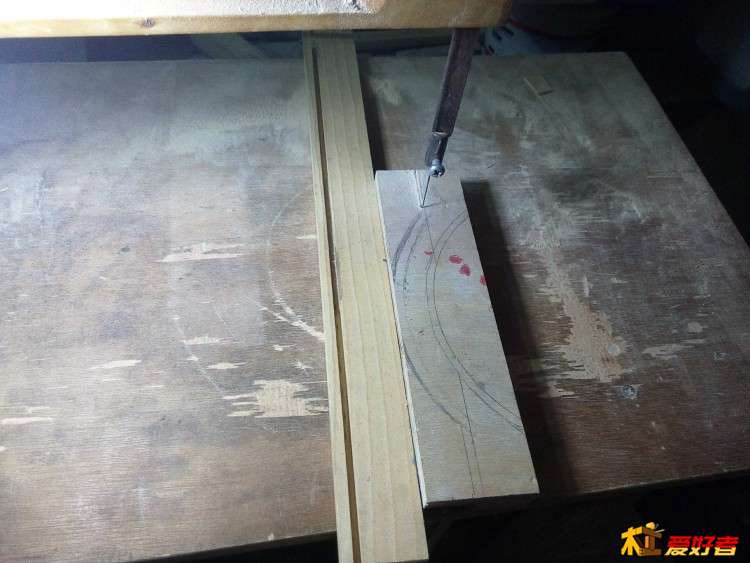

画圆弧，等下开槽用，宽7mm。3 u5 G" i" Z, E0 j3 l: u

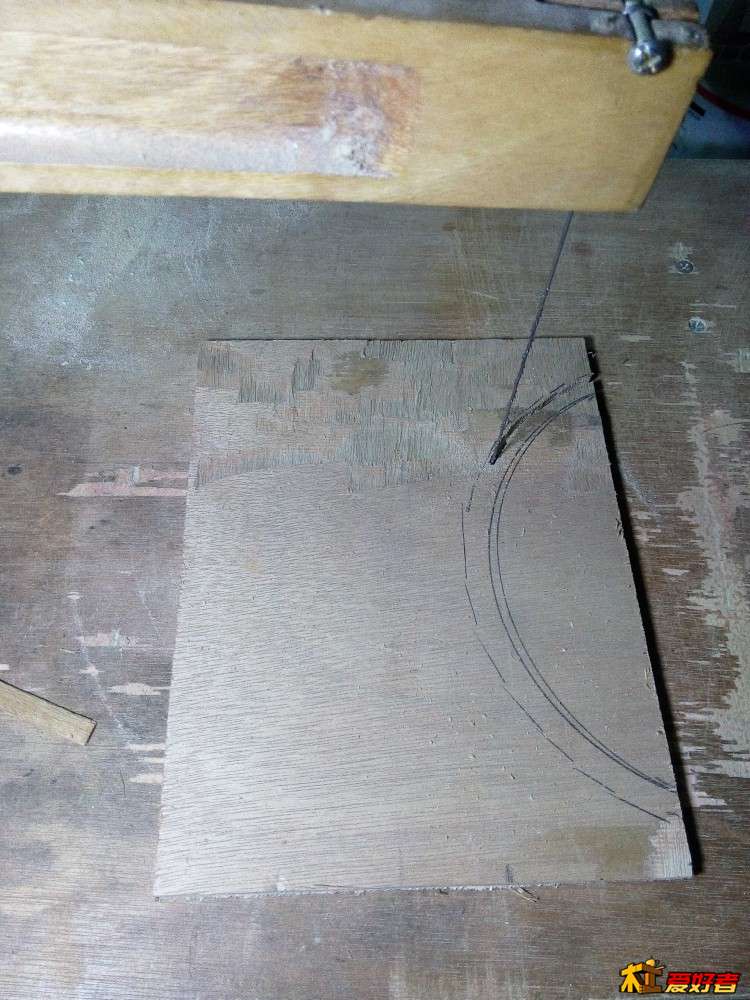

: \+ r; ~$ k, M& P锯圆弧槽。 u) j$ G7 I8 Q6 t7 b
/ N$ q6 O% |& d7 N+ A8 J @0 G
打中心孔，直径5.1
" \; A) d) L" Q! o$ ~* y

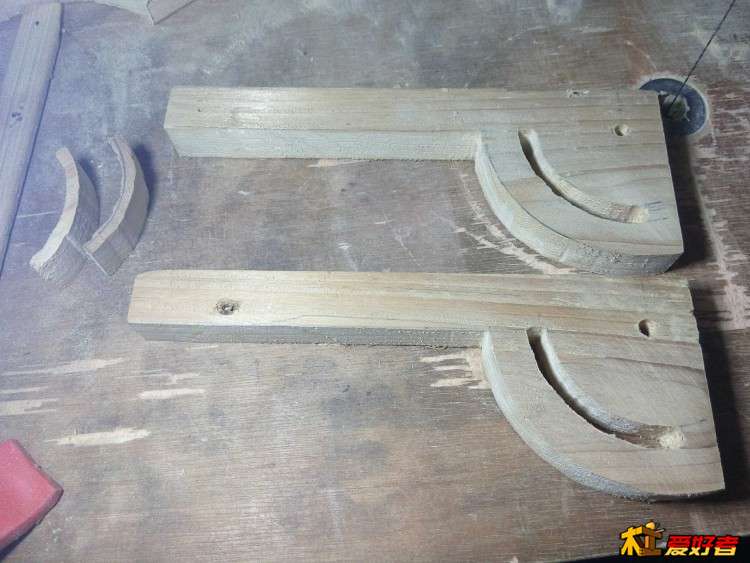

3 Y8 R/ G6 I/ _ f' Z之后在圆砂盘边二板钻6个孔，孔径9.0，每边各三个，每个距离相等，并倒角,两边对称。锁上M6预埋螺母。
f7 ]6 o5 ?; y# K! X6 {
; R3 i' Z/ D2 `4 m6 k$ j( ]

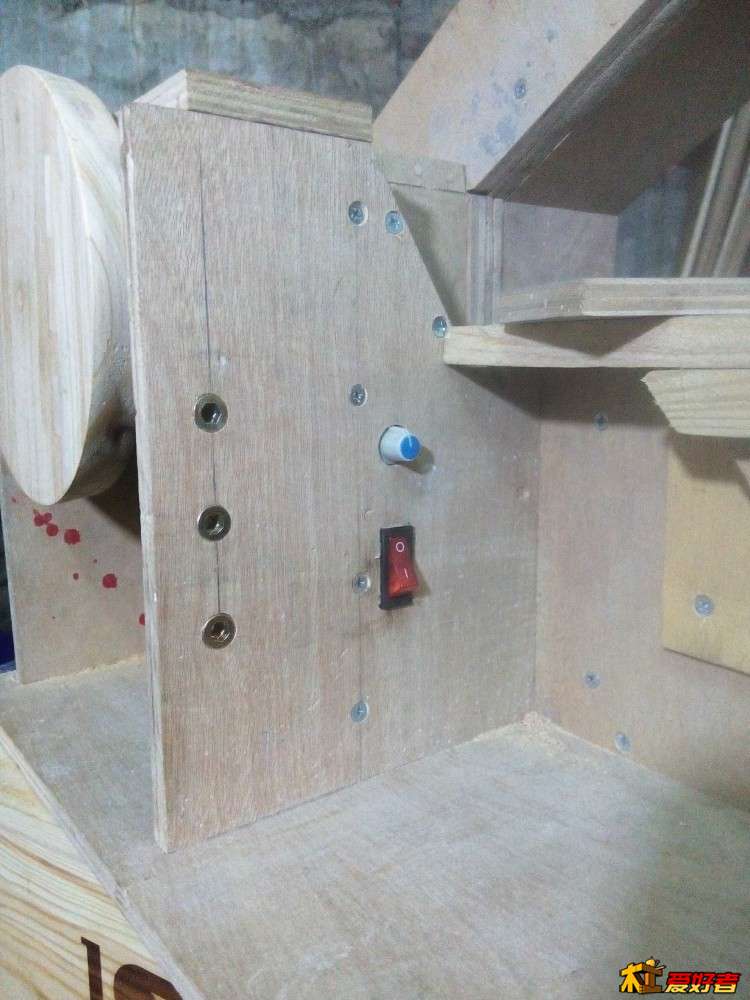

按图上紧M6螺丝.圆弧槽上手紧螺丝.6 |* x5 V6 {! ?7 ?$ K
6 o6 `* S# |( _: N% S刚刚好剩下这个一点点板,边缘稍微修修下让它成为正长方形.侧边很难看,看着难受,所以干胞封边.
' {( Q& A2 k2 e! J: _
# _0 ?" p3 K0 W' L \
封边后好看多了" R: f4 E# Z) x# u& a1 M- j) V

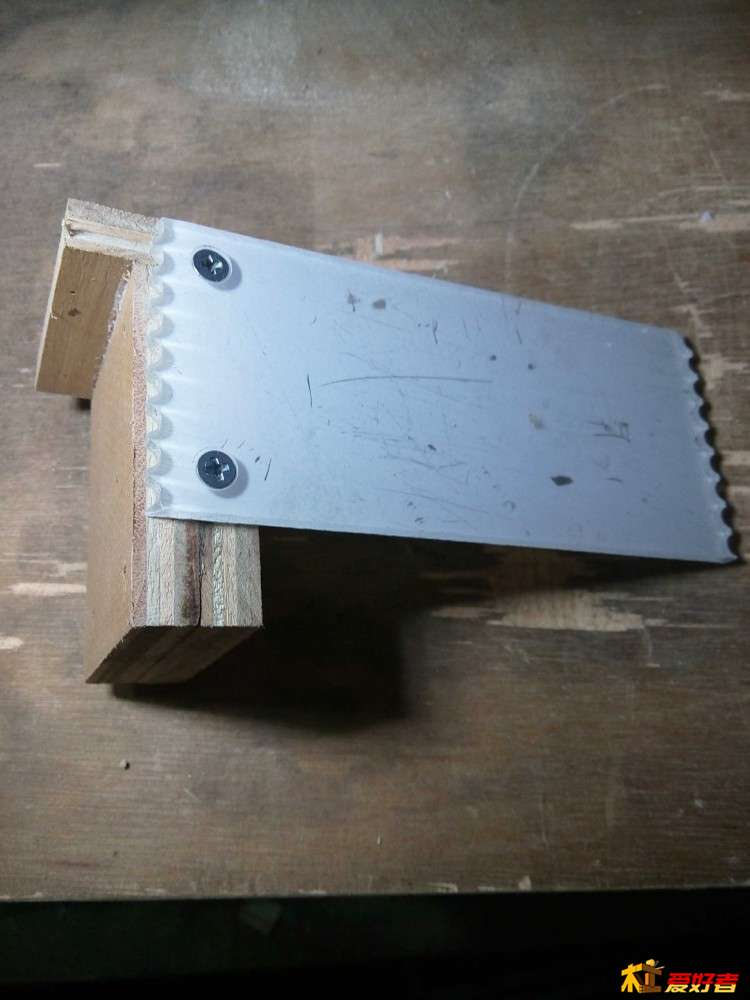

& M) |0 |0 |9 S. c6 R接下来把砂带背板也做了，先胶合三块小板块，拧上有机玻璃板（暂时没有找到铁板钢板，先找到块有机玻璃板先用用）
' M! P( ]: ^7 q) k l2 ~- A

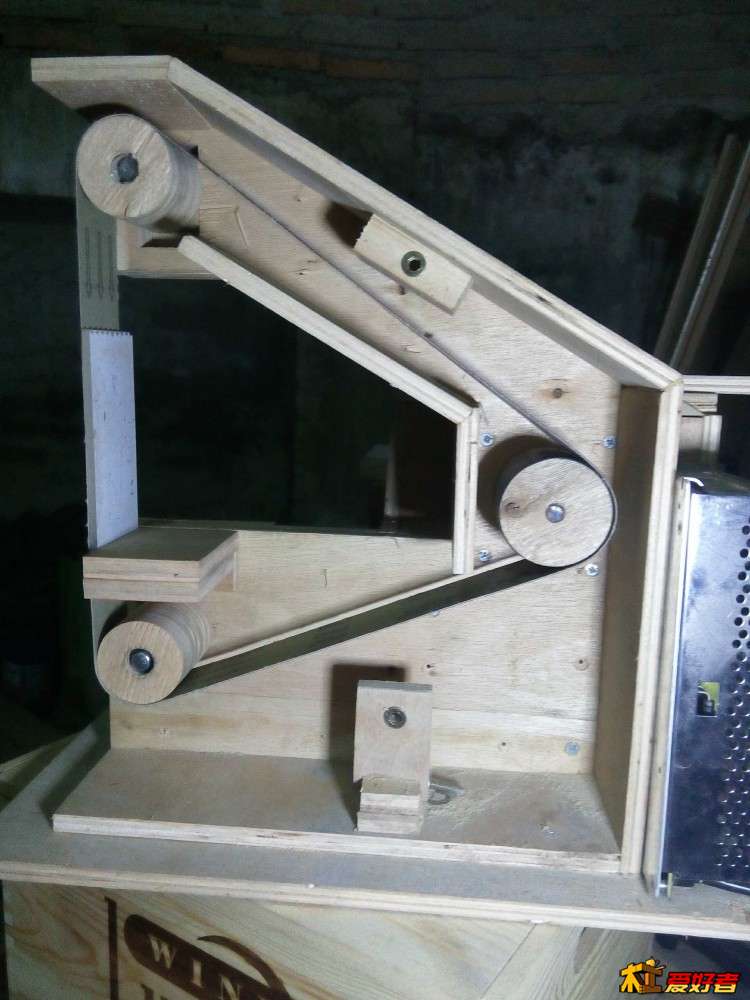

" G+ W+ K! t8 F/ S: \拧上砂带机，注意垂直。这张图上面二个预埋螺母处是拧紧砂带机的另一面盖板。
% M) p2 j8 Y7 U/ J a l
* o5 J; }; k t: m. ?

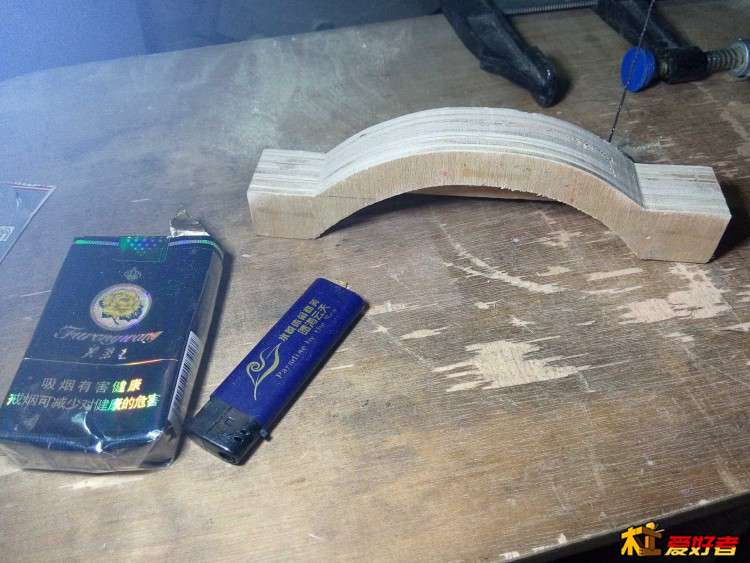

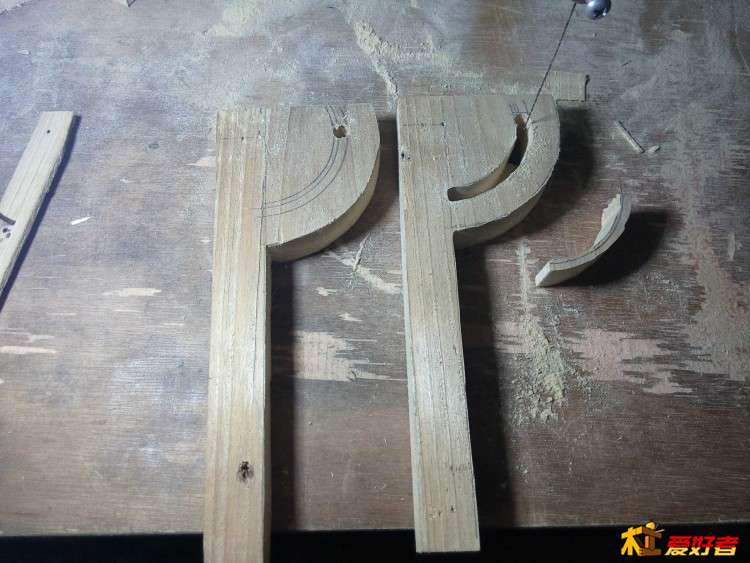

接下来做圆砂托盘的外罩。先胶合二块小板块，之后画圆弧线，按线锯出个拱形罩。$ o5 F( L5 ^# w5 `( m* c0 @

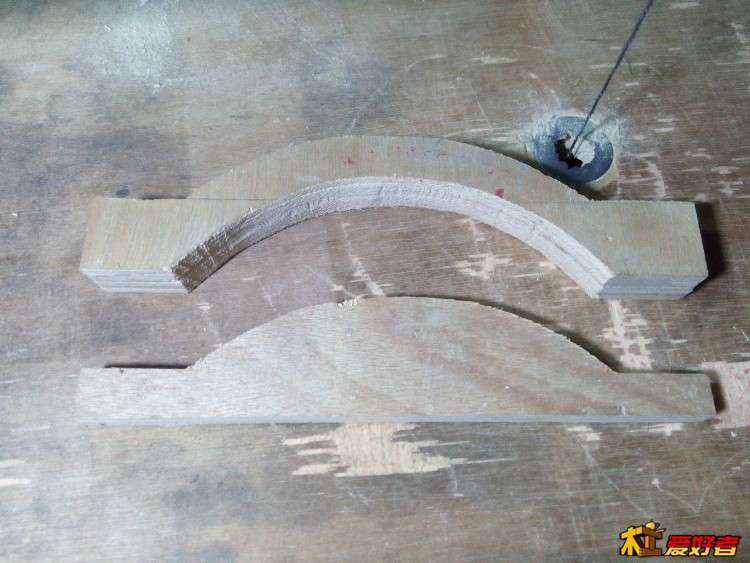

7 H4 T( {3 T" S) X* v4 S- s# ~锯完/ A, V$ D9 ^% E! W, o0 h
. y5 X4 y) J* {1 ?% M" V
6 f+ S1 R, e* C: d/ v自做本机以来，第一次使用打磨，机器很好用，本人不太喜欢太高速，这速度刚刚好，但比手工磨那还好多好多倍，也很方面好看。
( z9 G @0 V3 z& E- E* k" l
$ v. g, C( [: l9 t, V打磨后的效果，还不错，看着挻光滑了，挻有圆弧感了: E# R0 |/ ~/ I! S! O5 I

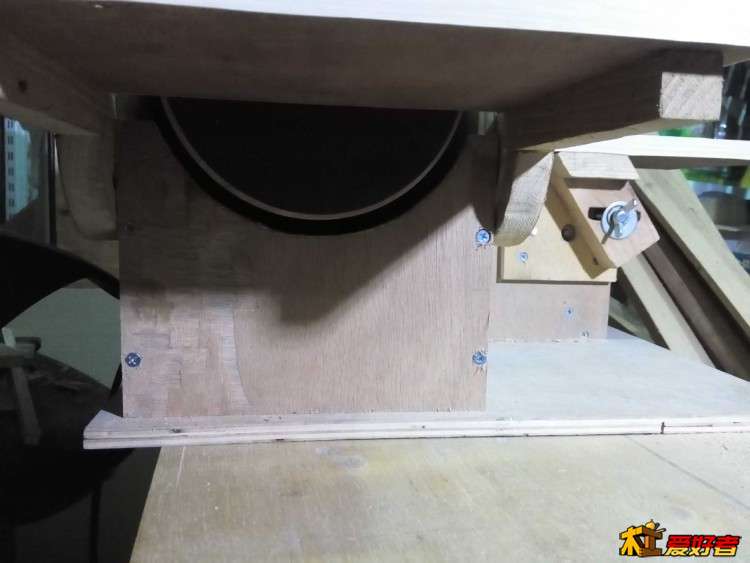

+ N' F c, o" E( J做圆砂托盘下面那块板1 _3 z5 D& F$ D. k
( D. O5 Y0 l+ E" f r

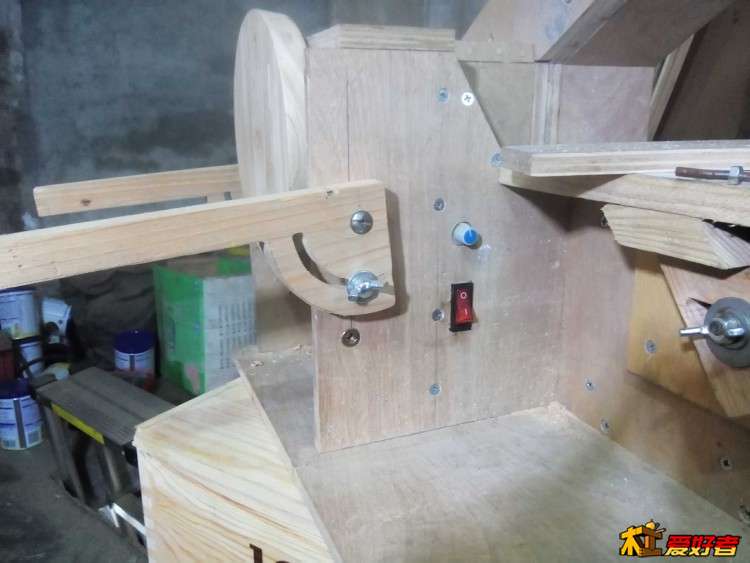

装上
+ S' q$ y/ M f1 L( o! v, n

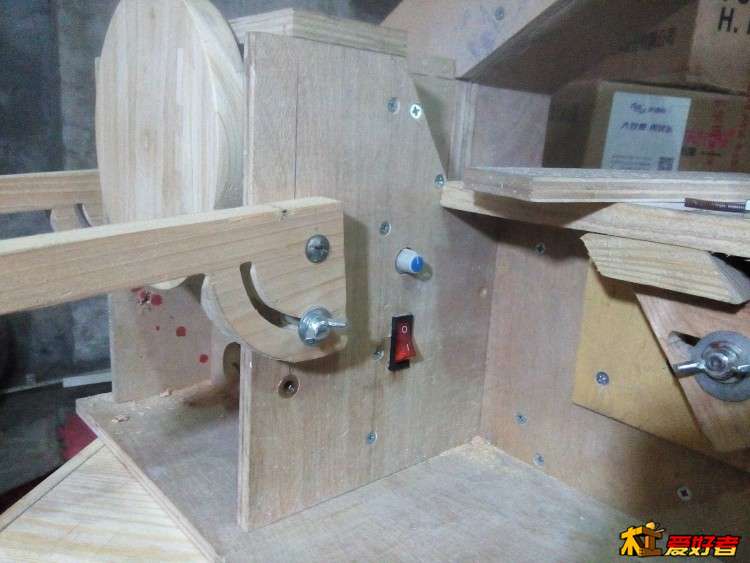

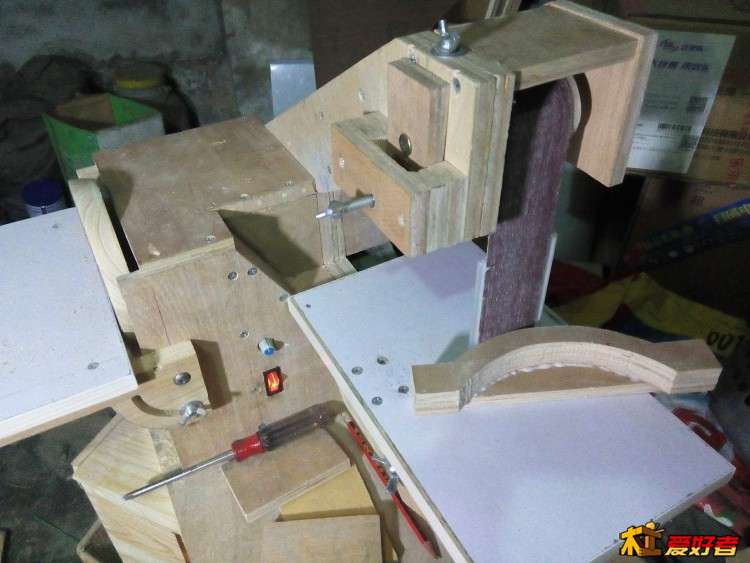

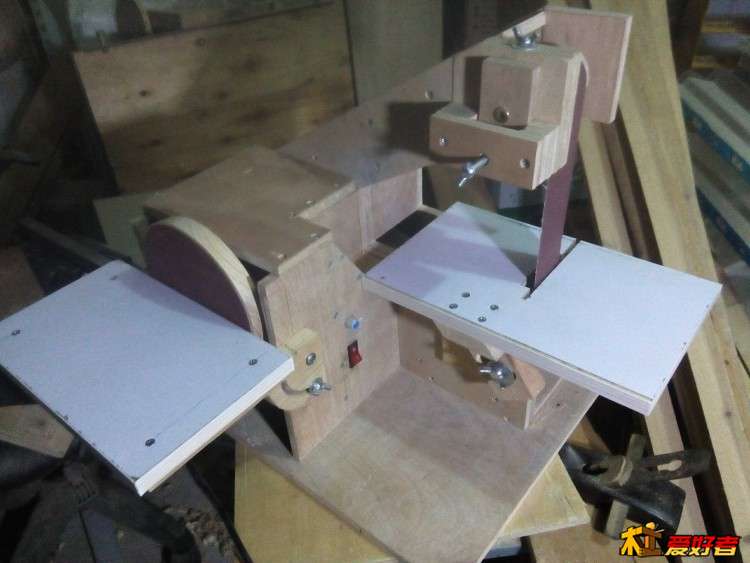

7 D4 U3 F& e4 k+ |% B) [好了，基本完工.8 M% G8 |- r4 N# ?+ b5 p
总结，1.机器转速不是很高，但动力方面很好，反正磨东西没有卡过，也没有明显降速。转速不高适合我这 业余爱好者，不追求效侓，也安全点。
8 F" B/ B/ N% q2 T2 J7 |% {4 v2.圆砂盘台面可以调角度外，还可以调高低，一个台面高度接近中心点位置，一个台面高度可调至砂盘下边，可以磨不同大小工件需求。
7 O* {* y: ^; f% c+ b; A. |- y6 j6 G1 \- Y
谢谢各位观看
