咨询一下，这个交叉部位是如何做榫卯结构的？

斗斋

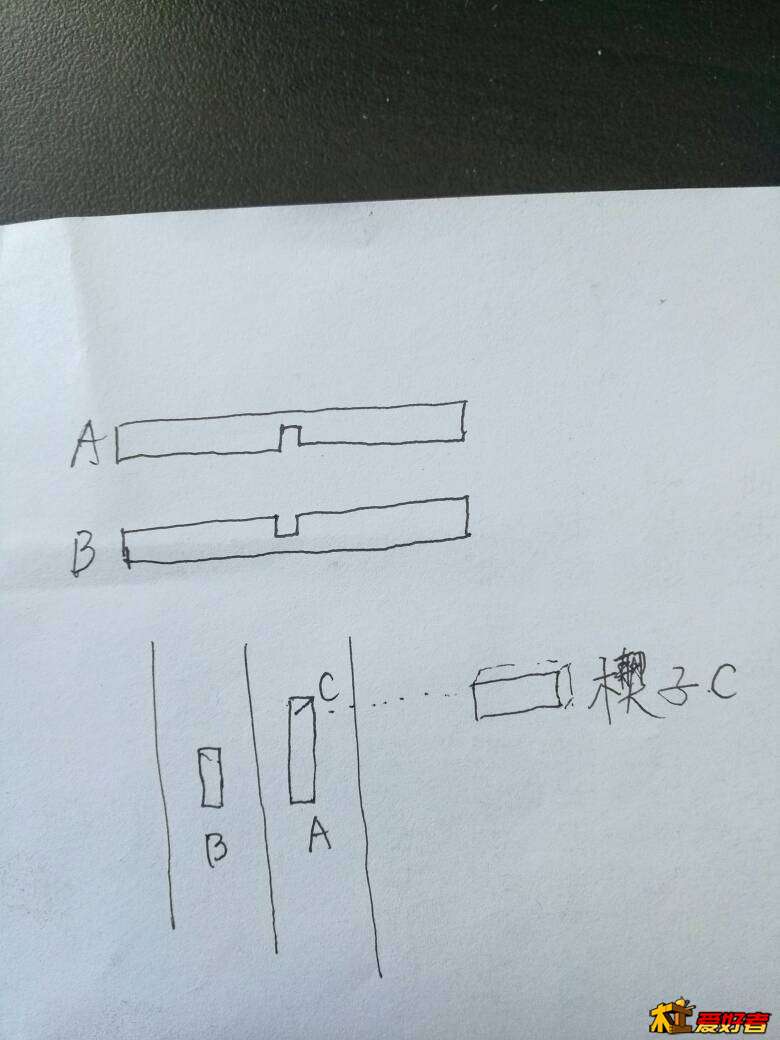

先把B插入B，然后A从C插入C处并落到A处，然后楔子C楔入C。
/ H& l* y2 Z( B' t6 W2 ^[attachimg]3898136[/attachimg]

丽丽爷爷

最简单一的揣手榫卯。
- _; S; L/ N* j, H2 h

爱新觉罗青木

两点一线 发表于 2017-2-21 00:30

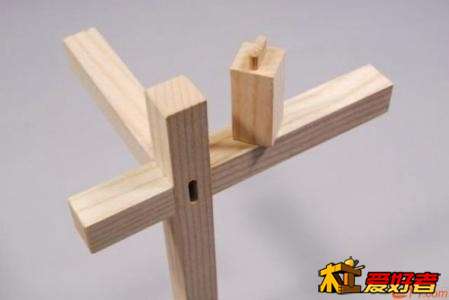

# Q' G$ p8 K' ~: X4 y% Q这样做的如下图，安装到位后下面垫木楔。

: v& `! {/ E! S' `6 W你好厉害
! B  b( H3 O- Q" ~/ ^8 b% s# W

两点一线

幽梦 发表于 2017-2-22 19:18
+ c: L/ @8 C: _. f+ K为什么不把木楔放在上边呢利用梁自重呢

上下都可以，只是开的缺口方向也要跟着换。

思密达

这个我觉得应该是断的吧~！ 有其中有一根应该是从外面往里插的
- {; V  B6 B8 E7 b( j

gqwsbb

我看横梁做断的不能做，这个不附合设计承重要求。

酷木逢春

两点一线 发表于 2017-2-24 09:51
上下都可以，只是开的缺口方向也要跟着换。

放上面力学结构不好，它的原则是楔尽量小，如楔在上，那么下面的梁开口就增大承重力减小。

两点一线

酷木逢春 发表于 2017-3-29 13:10
# ^* _+ D7 j0 _# u/ X* Q9 Z. p放上面力学结构不好，它的原则是楔尽量小，如楔在上，那么下面的梁开口就增大承重力减小。

* C  L9 V+ Y# W& A, X1 j' o* O就按照你的这种几分之几的开法来说，难道你不知道缺口朝上的这个料开缺口1/3，缺口朝下的缺口开2/3吗？
% J# `  B" u8 p2 |3 U) Q* f7 V

酷木逢春

0 C; O: g# _% X

两点一线 发表于 2017-3-30 00:25
就按照你的这种几分之几的开法来说，难道你不知道缺口朝上的这个料开缺口1/3，缺口朝下的缺口开2/3吗？

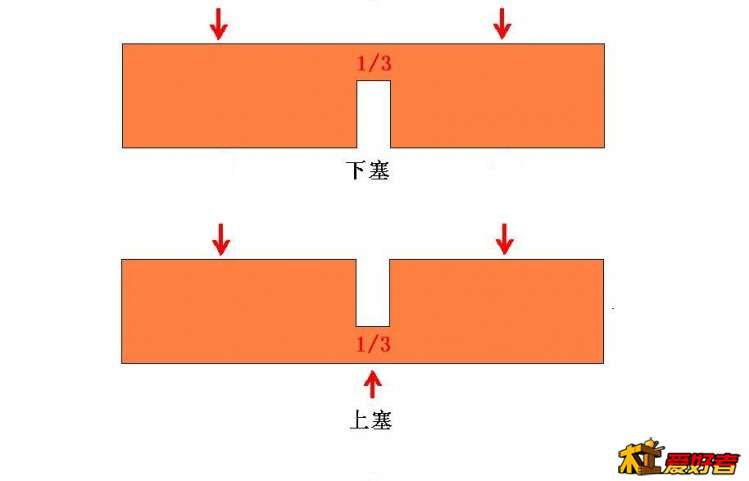

当然，同样规格，下开口的横担力要强几倍。下图示。
3 Y5 T- p- m! l+ f: p

酷木逢春

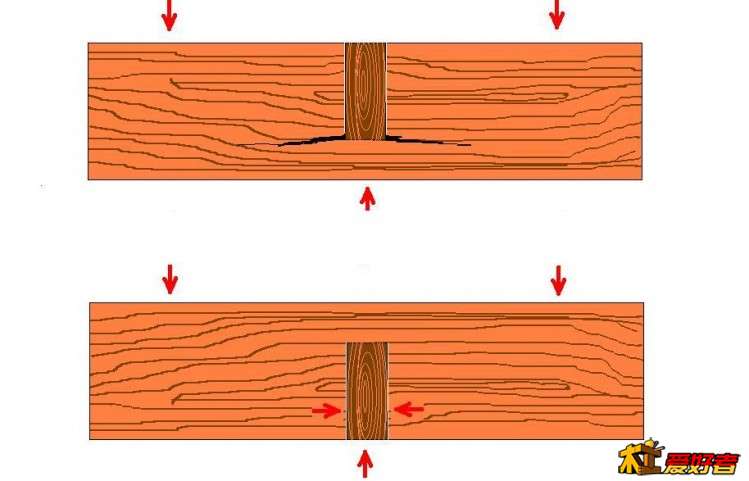

上开口在横担力作用下易撕裂：
. k) y  @$ Y2 ?! O9 `, r% ^

两点一线

酷木逢春 发表于 2017-3-30 09:59
上开口在横担力作用下易撕裂：

2 L0 J4 y* T& Z  G看来你是走不出来了木楔在上是一样，肯定是缺口朝上的缺口只开1/3撒，你为什么总是想着缺口朝上开的缺口是2/3呢?
! H+ r) F, ^- I; N' u% W9 v( q

酷木逢春

1 p+ G$ o1 w- K: t

两点一线 发表于 2017-3-30 21:39
看来你是走不出来了木楔在上是一样，肯定是缺口朝上的缺口只开1/3撒，你为什么总是想着缺口朝上开的缺口 ...

楔在上势必楔口就要开2/3，不合算，我是这样理解的也不一定对。。

两点一线

酷木逢春 发表于 2017-3-31 11:54
楔在上势必楔口就要开2/3，不合算，我是这样理解的也不一定对。。

$ u, X! w! ~8 W7 `嗯  你这样理解是有道理的，不然大家为什么都要在底下打楔呢？非要在上面打也可以，只是多凿几凿子的事情，反正不影响承受力，主要是楔子大了难看一点吧。
/ G# }# r8 n- Q) a/ t- w

福泽园木作

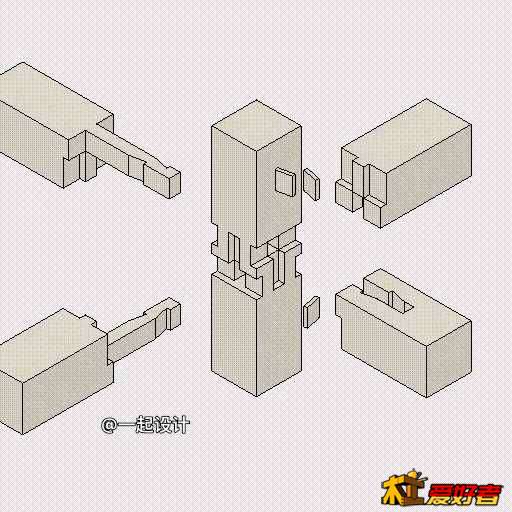

这样的
