咨询一下，这个交叉部位是如何做榫卯结构的？

tpyy · 发表于 2017-2-20 21:58:40

左右为南发表于 2017-2-20 21:05

明显不是这样

三十三天 · 发表于 2017-2-20 22:05:46

柱子长方口高度多开一半，两个横梁多穿咬住后，下面再塞方木块。

三十三天 · 发表于 2017-2-20 22:06:25

柱子长方口高度多开一半，两个横梁对穿咬住后，下面再塞方木块。

摇滚饭团 · 发表于 2017-2-20 22:08:55

断开做的上下两个半透隼的

tianromeo · 发表于 2017-2-20 22:10:34

冷水茶发表于 2017-2-20 20:56 8 O- ?7 V1 D3 o8 A& x
求指点？

自己上网搜下！

19641028 · 发表于 2017-2-20 23:41:37

我做过这种卯榫但红圈里的想不出来怎做的

两点一线 · 发表于 2017-2-21 00:30:32

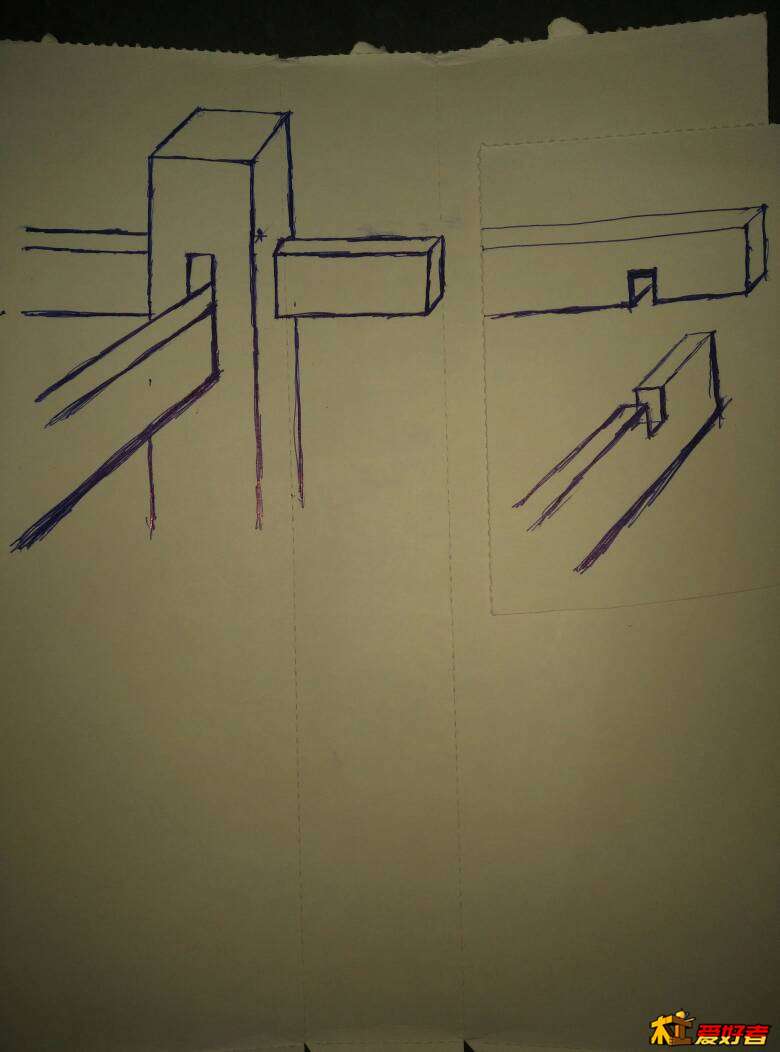

这样做的如下图，安装到位后下面垫木楔。

尹一2 · 发表于 2017-2-21 05:22:06

有些类似鲁班锁的结构变型，也有可能是半隼直插。我觉得更有可能是后者。

高小鹏 · 发表于 2017-2-21 11:14:39

这么大的鲁班锁，一个人玩不转啊~

一把小刀 · 发表于 2017-2-21 11:31:38

左右为南发表于 2017-2-20 21:05

应该是这样的

crazybird · 发表于 2017-2-21 11:49:35

芳华依旧 · 发表于 2017-2-21 11:56:08

答案在内角

songjz · 发表于 2017-2-21 12:19:52

酷木逢春 · 发表于 2017-2-21 13:21:32

两点一线发表于 2017-2-21 00:30" P g3 ~1 u- ^% U6 E' `; x! H' G& r
这样做的如下图，安装到位后下面垫木楔。

正解，放大看看，下面确实塞了。

wei2244 · 发表于 2017-2-21 14:02:01

两点一线发表于 2017-2-21 00:30: i+ c$ ^/ m$ ?1 I6 ?/ n/ s
这样做的如下图，安装到位后下面垫木楔。

这是正解，见过师傅做过……
