通过一个实际的例子学习雕刻机的使用-开孔

jerrylong · 发表于 2017-2-9 17:30:54

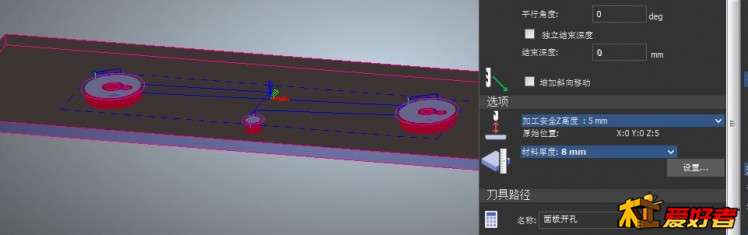

10，下面可以开始计算刀路了

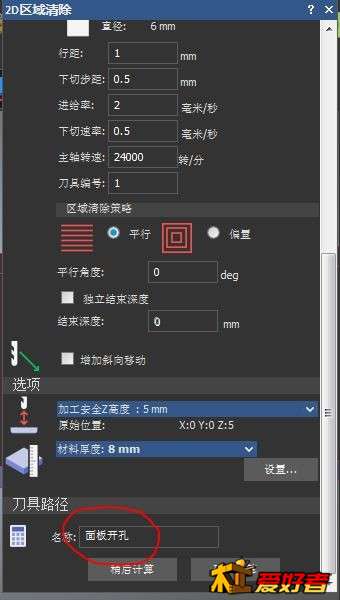

给刀路取名”面板开孔“

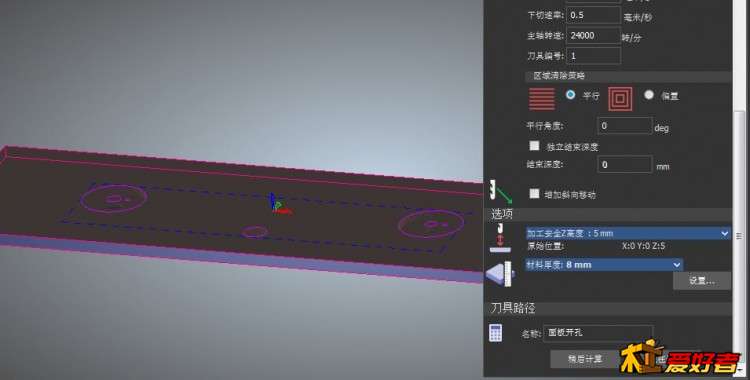

选取要切割孔的矢量曲线，点击”现在计算”，软件就开始计算刀路了。

计算完成后，刀路就出现在图里了

菠菜白菜 · 发表于 2017-2-9 17:36:37

楼主是哪里的，我也有台不入流胆机

jerrylong · 发表于 2017-2-9 17:40:12

本帖最后由 jerrylong 于 2017-2-9 17:42 编辑

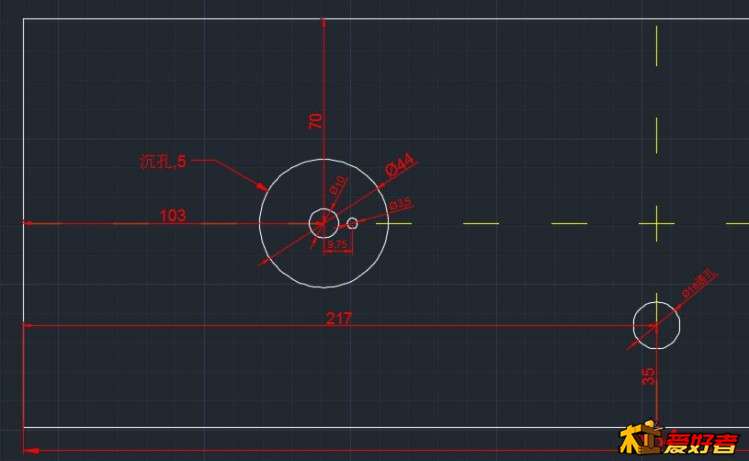

发现一个问题，面板开的孔里，最小的孔径是3.5mm，现在选取的平底铣刀是6mm的，导致这个部分的孔和其他孔打通了

jerrylong · 发表于 2017-2-9 17:47:36

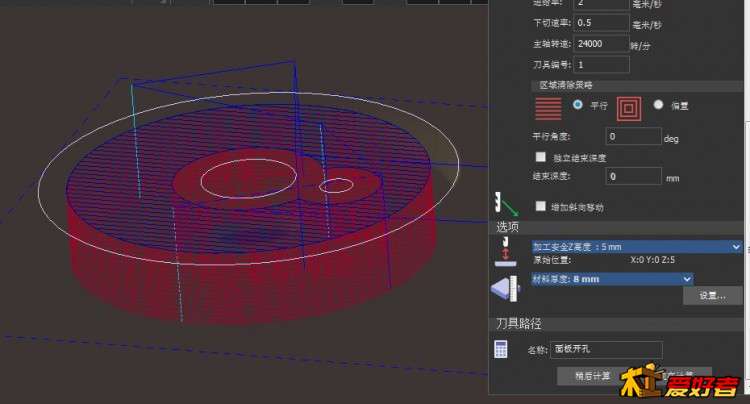

重新选择3mm的平底铣刀，再计算刀路

现在看看，好像没问题了。

红尘pan · 发表于 2017-2-9 17:48:18

请问这机子多少钱啊

jerrylong · 发表于 2017-2-9 17:54:34

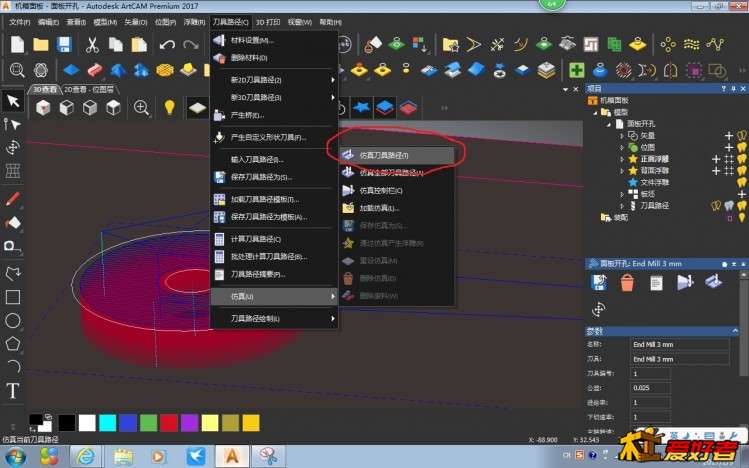

11，现在试试仿真刀路

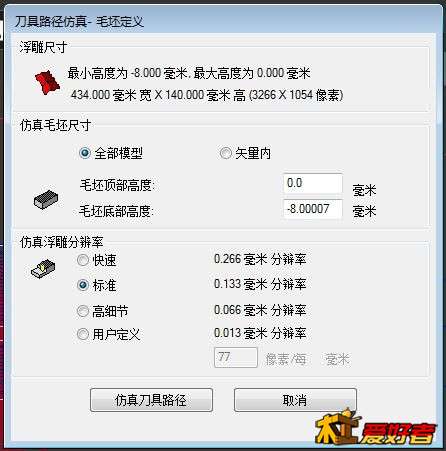

这些设置还不知道怎么用，就都用默认值了

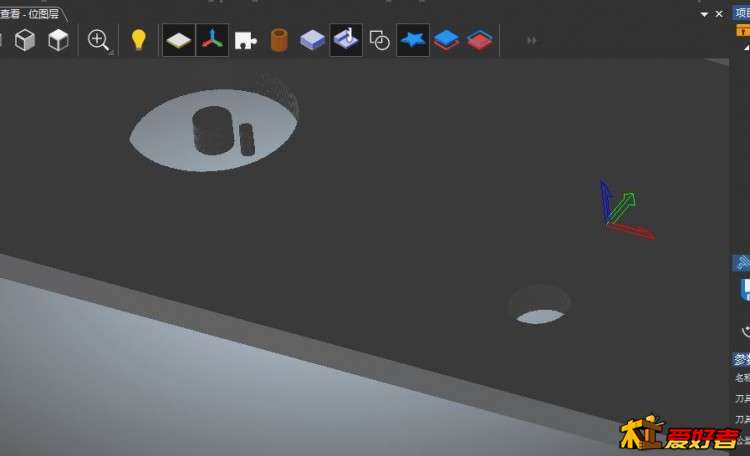

仿真结果出来了，和预想的不一样，怎么“沉孔”没有出来，都是“通孔”了？

jerrylong · 发表于 2017-2-9 18:04:18

菠菜白菜发表于 2017-2-9 17:36
2 o. F e$ g0 n. f7 d3 `! I楼主是哪里的，我也有台不入流胆机

云南昆明，多交流

jerrylong · 发表于 2017-2-9 18:24:11

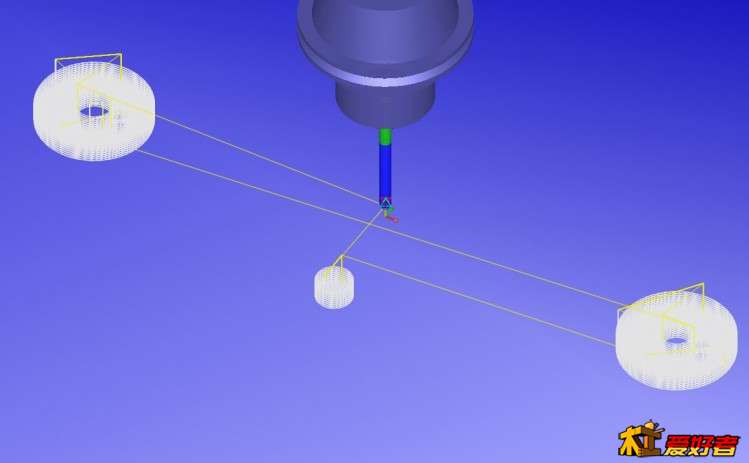

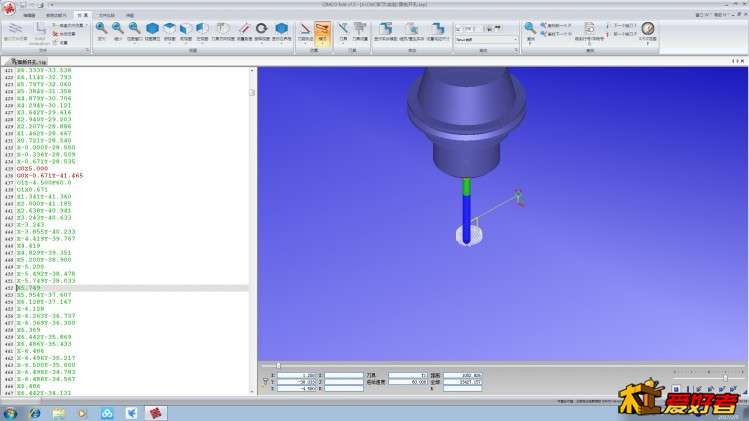

在CIMCO里仿真看看

确实有问题，都变成通孔了

麻烦各位老司机看看，是什么原因呢？

runrun · 发表于 2017-2-9 20:25:49

有点误导阿, 打几个孔搞这么复杂

往事随风去吧 · 发表于 2017-2-9 20:37:51

累不？楼主

jerrylong · 发表于 2017-2-9 21:38:48

往事随风去吧发表于 2017-2-9 20:37 # a) _ `& d3 A& t j
累不？楼主

为啥累呢？乐在其中啊

jerrylong · 发表于 2017-2-9 21:39:44

runrun 发表于 2017-2-9 20:25
4 f$ Y% T+ Q& M B6 V. l9 T8 e( Y有点误导阿, 打几个孔搞这么复杂

刚开始学习，由易到难啊

runrun · 发表于 2017-2-10 10:35:09

jerrylong 发表于 2017-2-9 21:39# ~0 b; {' h/ z% `' N
刚开始学习，由易到难啊

你这是由难到易啊. 我觉得你这个就画两个同心圆,直孔用二维轮廓加工到板厚度, 沉孔区域清除到沉孔深度就好了. 很简单

jerrylong · 发表于 2017-2-10 13:01:19

runrun 发表于 2017-2-10 10:35
* ^" j3 C* r b$ U你这是由难到易啊. 我觉得你这个就画两个同心圆,直孔用二维轮廓加工到板厚度, 沉孔区域清除到沉孔深度就 ...

谢谢，这样是在同一个刀路里完成，还是要分成两个刀路？

我的Creo · 发表于 2017-2-10 17:03:57

向楼主学习
