通过一个实际的例子学习雕刻机的使用-开孔

[复制链接]
发表于 2017-2-9 09:19:28 | 显示全部楼层
同时学习啦。
发表于 2017-2-9 09:46:58 | 显示全部楼层
学习中。
发表于 2017-2-9 10:53:18 | 显示全部楼层
ac2017有啥新功能啊0 ]9 g2 ~4 x9 G6 j) V
2 M, C" g) v4 G9 W+ \2 H
 楼主| 发表于 2017-2-9 12:50:16 | 显示全部楼层
fjsjf 发表于 2017-2-9 10:53
1 M2 [( v# W0 _% D  B: Lac2017有啥新功能啊

( g, g- P8 K* c+ L# p不知道,我就找了这个是最新版本的开始学习- a0 @; G2 K/ q6 t5 j" r0 @3 h
发表于 2017-2-9 13:53:35 | 显示全部楼层
2017感觉比2012界面好看啊~导入矢量这部也比2012好
发表于 2017-2-9 15:38:20 | 显示全部楼层
cad不会.  开孔直接artcam不行吗.简单多了
 楼主| 发表于 2017-2-9 15:53:11 | 显示全部楼层

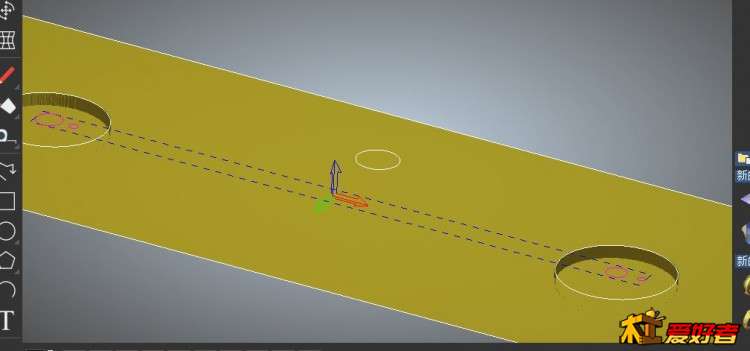

6,下面开始制作”通孔“,选择刚才”沉孔“中套的4个小圆
9 B: v) }9 n: m% s2 a 9.JPG
8 f1 a% _& ~8 Q) B0 Z9 M0 Y6 j; r. _" Y- `3 f* @, N, ]5 T0 h* G
然后打开”形状编辑器“F12" F8 M4 @$ P  n. T: _

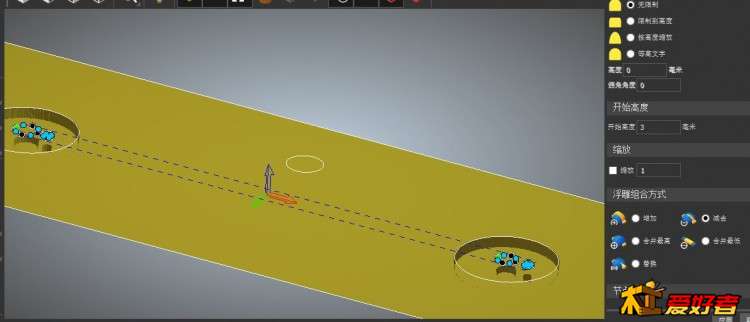

5 Q& |7 r) S! o  l3 j. ?( v% c同样选择”减去“,开始高度3mm(因为机箱面板的厚度是8mm,前面开”沉孔“时已经切下了5mm,现在只需要再切3mm就可以打通了)
, V8 a) Q5 X3 k" n( p 11.JPG
8 v) t" n" d7 N# H( Z- A. v6 E
 楼主| 发表于 2017-2-9 15:58:32 | 显示全部楼层

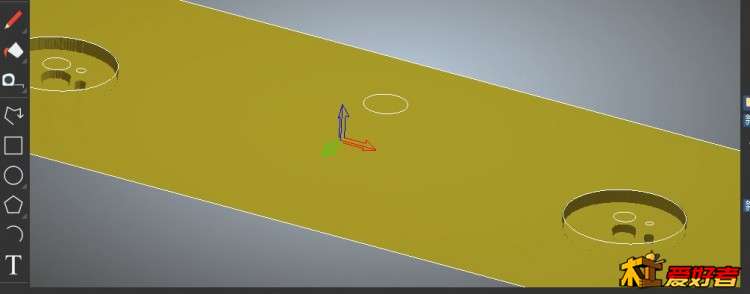

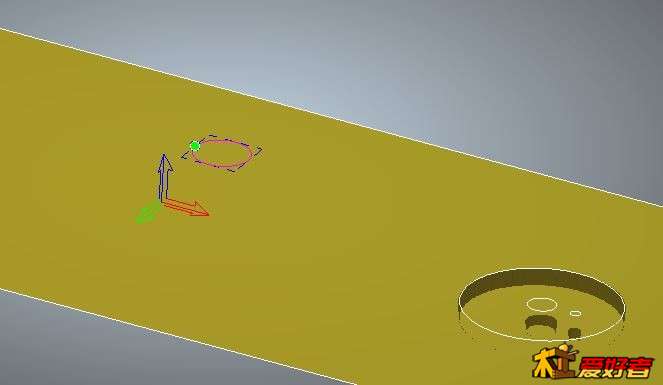

7,制作最后一个”通孔“
. d# Z( k7 z4 Y; `/ Z1 r% e0 C2 H+ L选择面板中央的那个圆(电源开关的安装孔)0 p. [2 t1 x/ U, q" T
9 O- |  ^% B" o+ K# x8 L! E

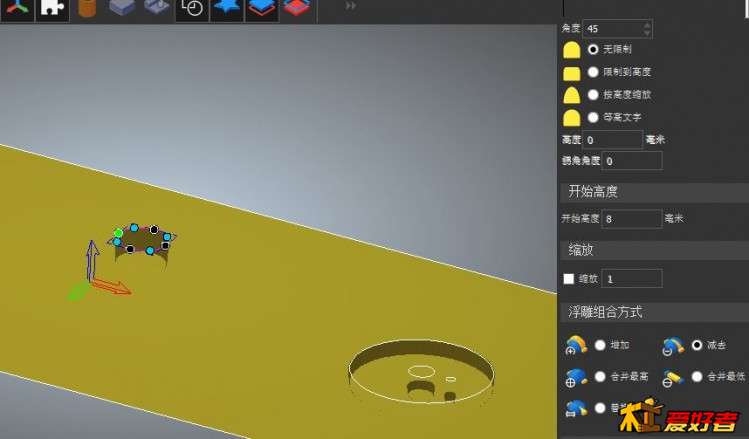

9 o6 E7 K5 y9 N, A4 t7 j# f9 k然后打开”形状编辑器“,选择”减去“,注意:这里开始高度又要填8mm,因为这个”通孔“和前面的四个不同,这个通孔是从面板的表面往下开,面板的厚度是8mm,所以要填入8mm, |" N- D5 C7 J
13.JPG * `3 }" F0 X; A& n: h6 B
发表于 2017-2-9 16:12:06 | 显示全部楼层
加油,学习完简单制图还要生成雕刻机可识别的g代码程序,如果你用ug来做这两个孔也简单,拉伸相减就没了,然后直接切换到加工界面,后处理程序出来就直接可以加工了
8 B; F: [, d. T, f0 g, g
 楼主| 发表于 2017-2-9 16:23:07 | 显示全部楼层

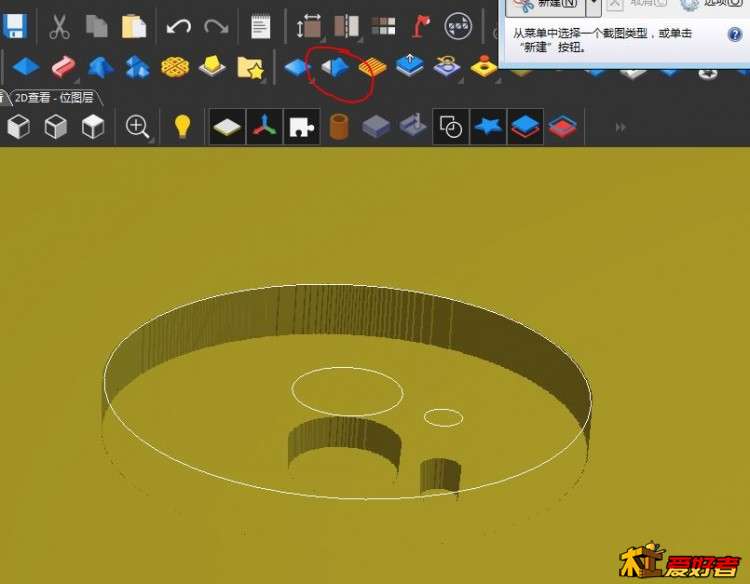

8,模型不够光滑,根据其他例子的办法,对模型进行光滑处理% |, D1 F, U& t$ u/ V
14.JPG * z# D- R+ S- V: `( y: q

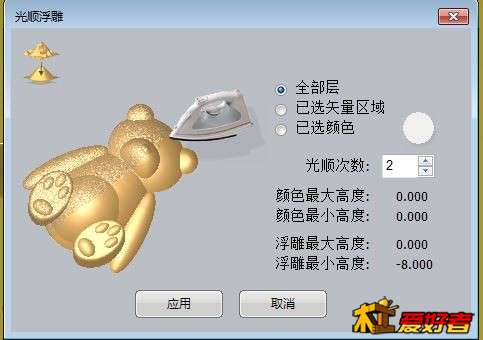

选择”光滑浮雕“
/ h; Y6 f& r' w" L" Z: K* q 15.JPG 1 h8 Q. j0 |' p- i; K' f
光滑次数设置为2+ z6 ]  ~9 O. A+ M6 t" f0 I0 _

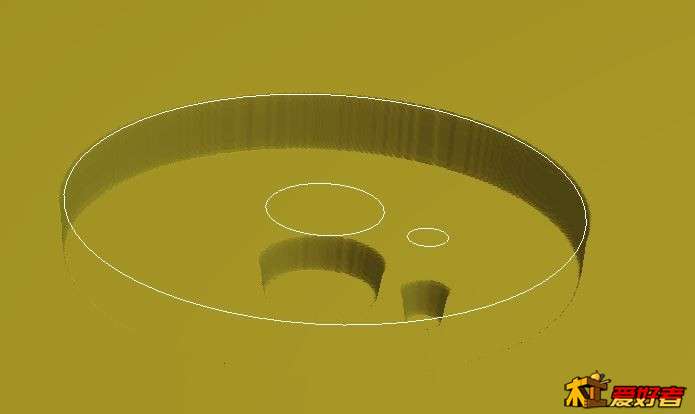

对比前面的,好像光滑了一些; W* n9 W% h$ z( `& x
( }8 }3 K: e; [: [" _) n+ N; X$ A. ~
 楼主| 发表于 2017-2-9 16:54:03 | 显示全部楼层
9,下面开始制作刀路
9 o; h. S1 o! w7 G1 R/ F先选择需要开孔的7个圆的矢量曲线
9 b3 C3 R4 W. t 17.JPG 4 q# h3 B& h4 C; c4 \3 i
$ B  v1 w& a# y3 [

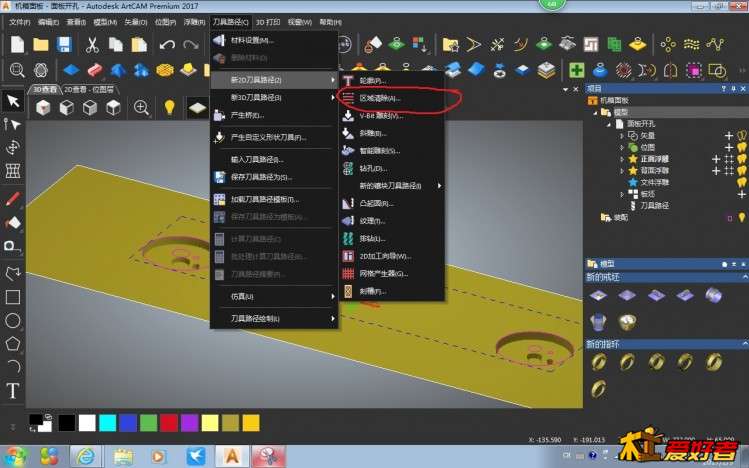

然后选择”刀具路径“——”新2D刀具路径“' N$ _8 C: X% @5 u2 `
- t( c9 t/ ~& b1 b% |5 s
 楼主| 发表于 2017-2-9 17:01:38 | 显示全部楼层

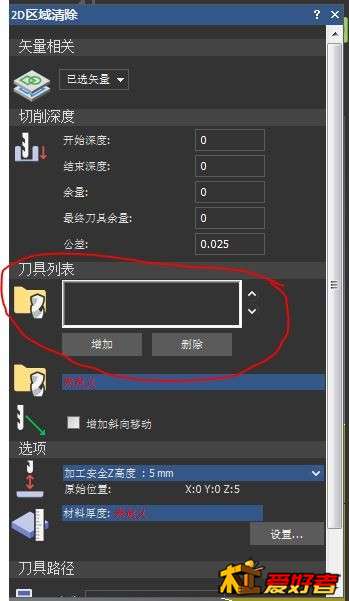

选择”2D区域清除“4 P2 Z+ L' t5 f1 Q: x/ g& X, h

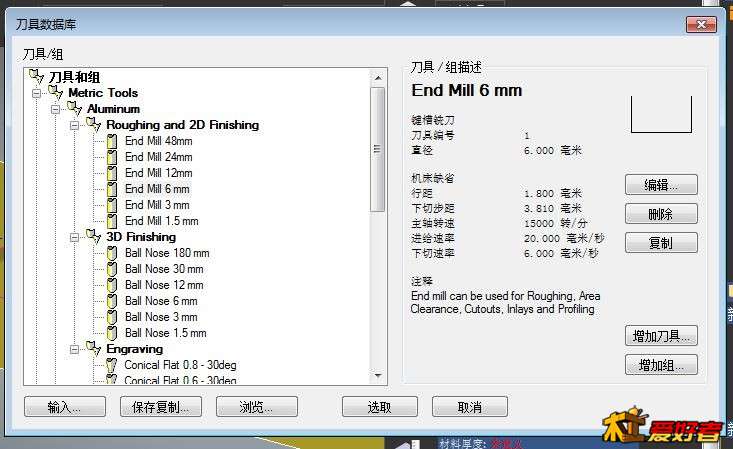

$ b8 b, d' ~: ]% g首先增加刀具,因为机器还没有到,在论坛上咨询了各位朋友,建议铝的切削和铣孔用6mm的2刃铣刀,所以从刀具库里选择了6mm的平底铣刀
; ], j( l7 H2 ?# I 20.JPG
6 J, e8 ?5 z9 n
 楼主| 发表于 2017-2-9 17:05:08 | 显示全部楼层

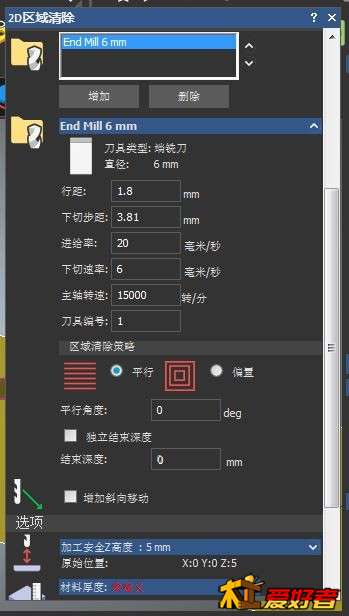

这里又有问题了,关于刀具的相关参数该如何设置?
" t& C2 R) A2 N0 k0 S我的机器是2.2KW的主轴,全钢的机架和工作平台,加工的是8mm的铝板,应该设置什么合适?
2 S+ n/ o0 V' S- l7 j0 f 21.JPG 8 z( v3 A1 l$ s% `
 楼主| 发表于 2017-2-9 17:15:10 | 显示全部楼层

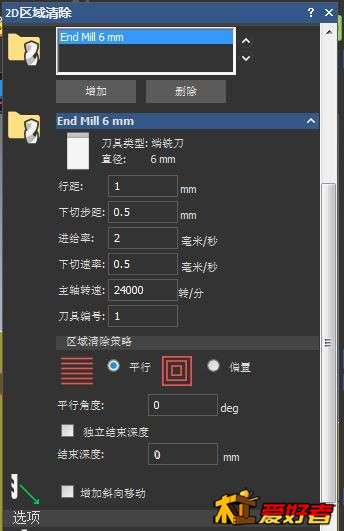

先凭感觉胡乱设一个,后面找到答案再来更正
- [: j/ R- o' ? 22.JPG 2 |5 S0 n$ q4 O8 r1 i# n/ c
 楼主| 发表于 2017-2-9 17:23:48 | 显示全部楼层

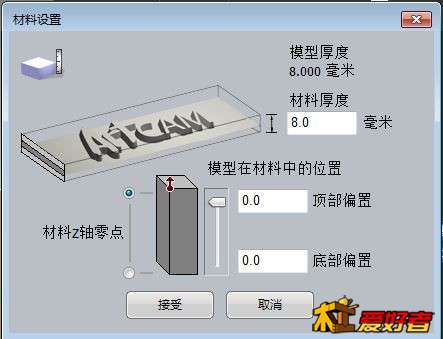

下面设置材料厚度' x* i/ S  |) Y5 q
! C% b" Z" N! B# V
5 E$ ~9 ^% ~6 H$ T5 z: K% X6 v 24.JPG
& Q( X& r9 o5 K; D0 v; ]: q% r厚度就根据我机箱面板的厚度,设置为8mm
8 U+ S+ |% N( }
% o- K! |+ l3 w+ @3 Q8 m6 |( ?

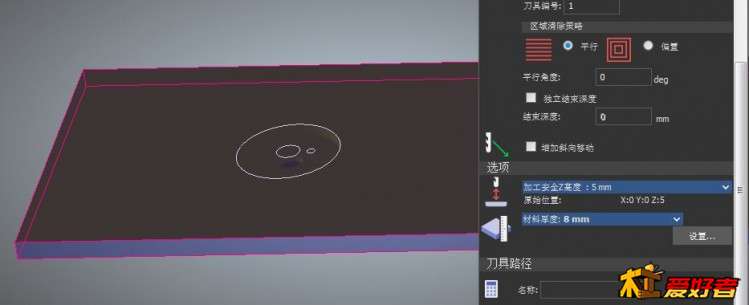

现在看看,模型已经有厚度了5 F, `! b, V4 o, u: ?7 _
: G# y* }& ^3 V. c1 D- l8 }3 y

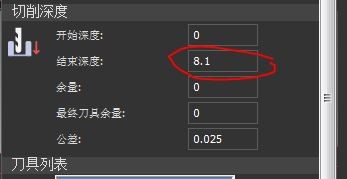

4 i8 R/ V: r6 \5 r# [0 W1 F回过头再设置”切削深度“,开始深度设为0,结束深度设为8.1(多了0.1,因为考虑刀具误差的问题,担心到时还剩很薄的部分没有切掉)
' y% A4 `3 M8 `. ] 26.JPG
! P% ]( g! `0 }8 u2 f( [1 c" Y, Q0 M. ^
