DIY自制雕刻机－8号机

财仁巴丹

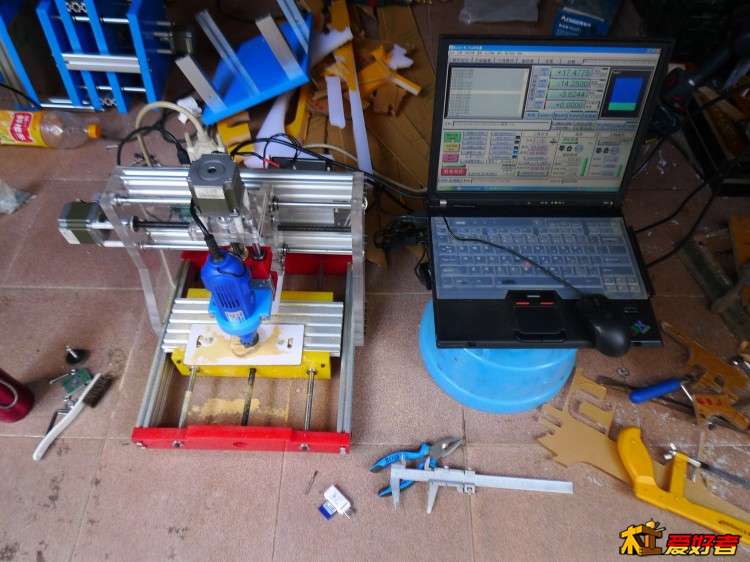

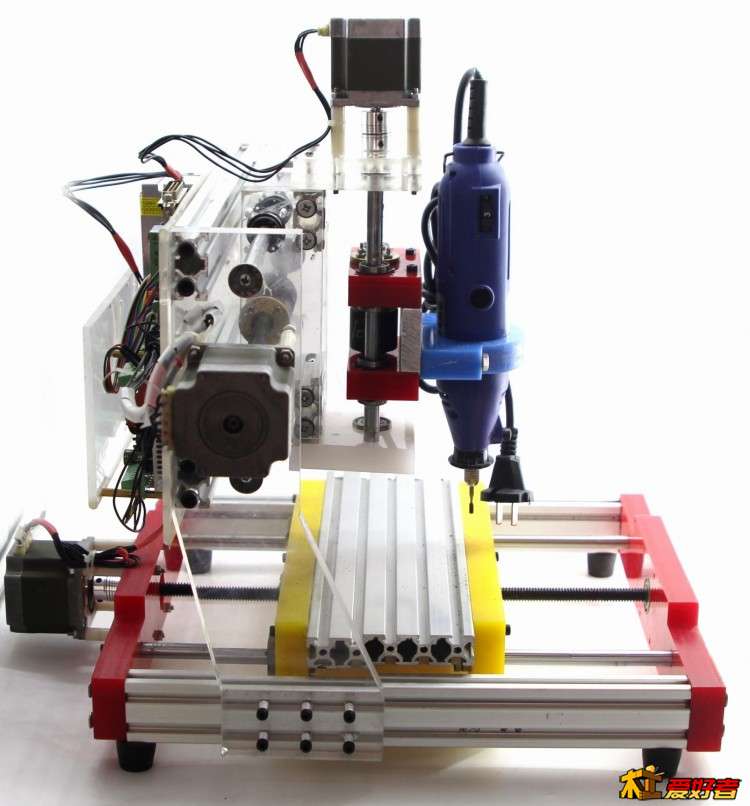

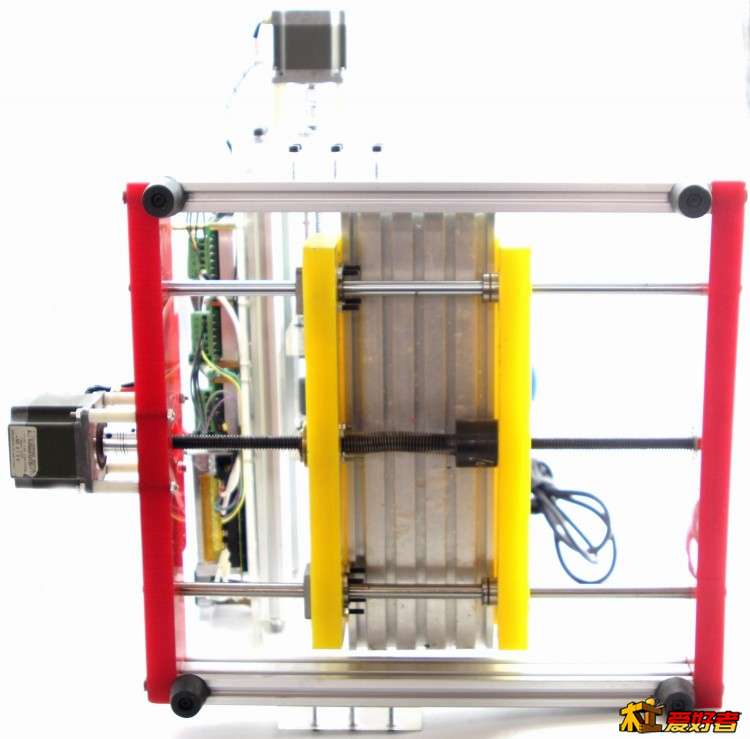

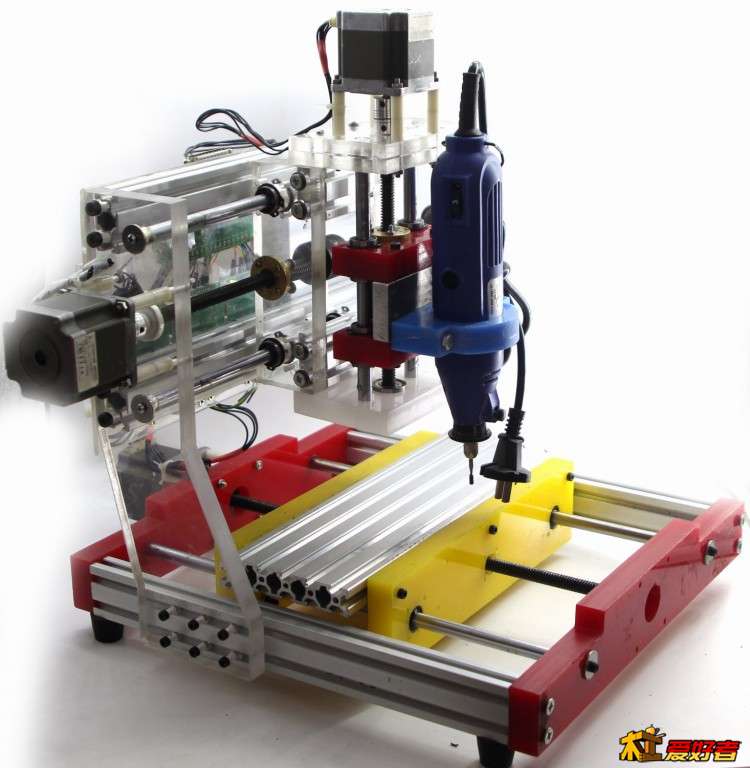

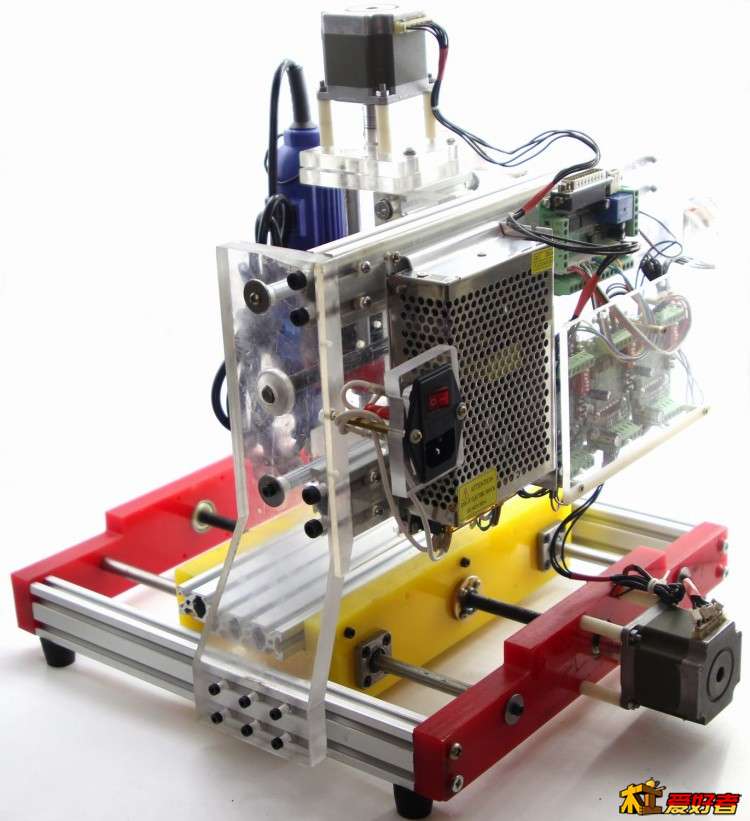

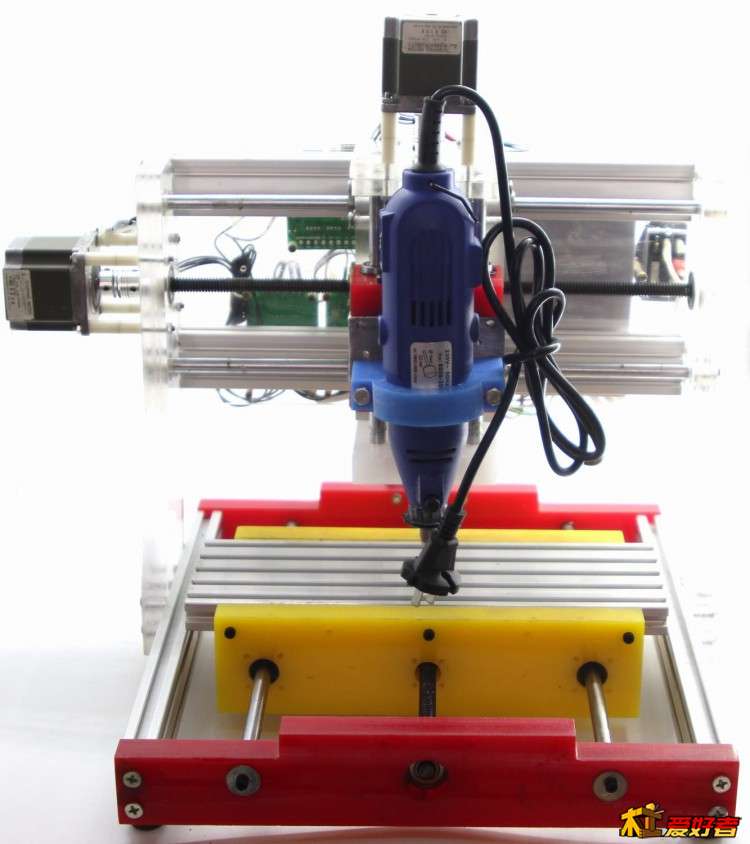

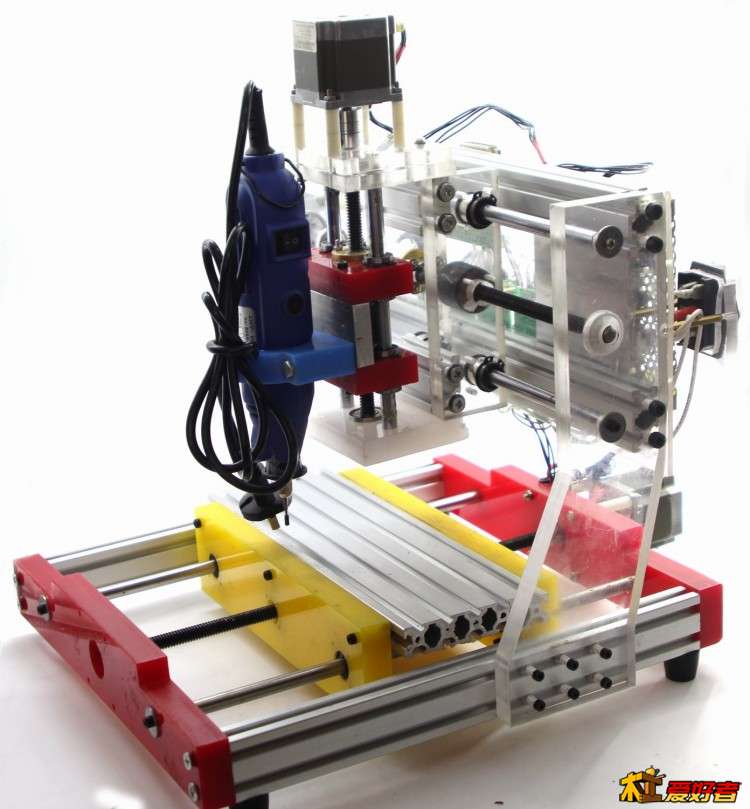

成品外观

财仁巴丹

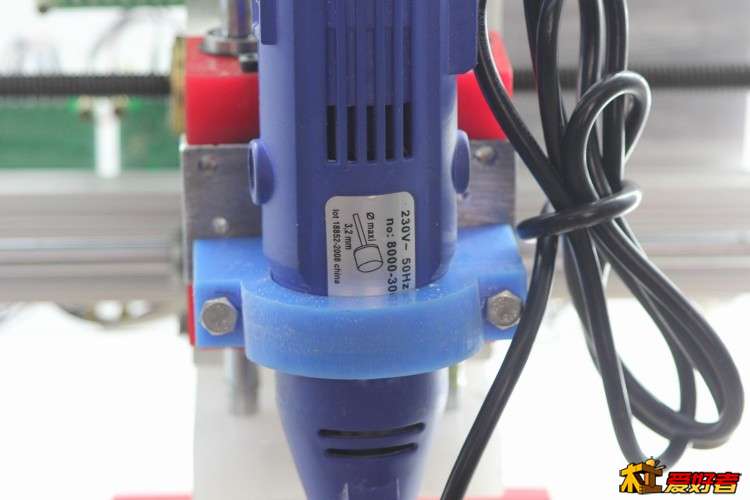

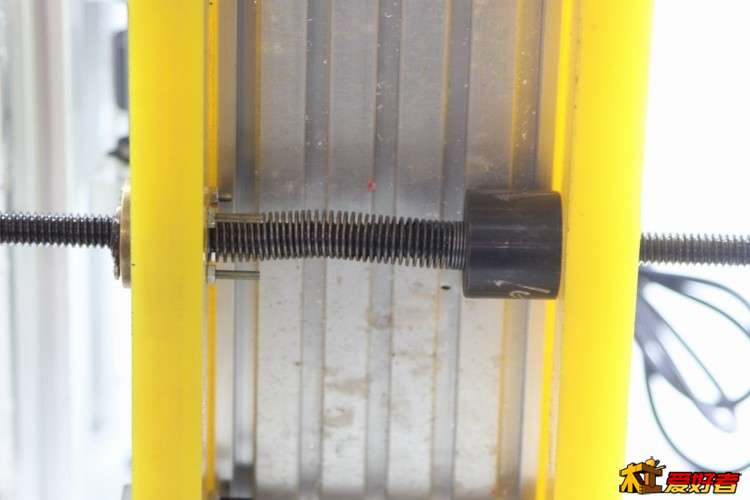

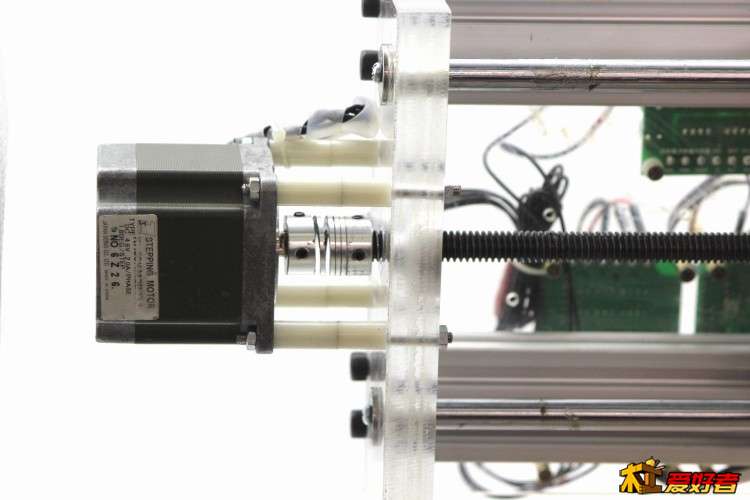

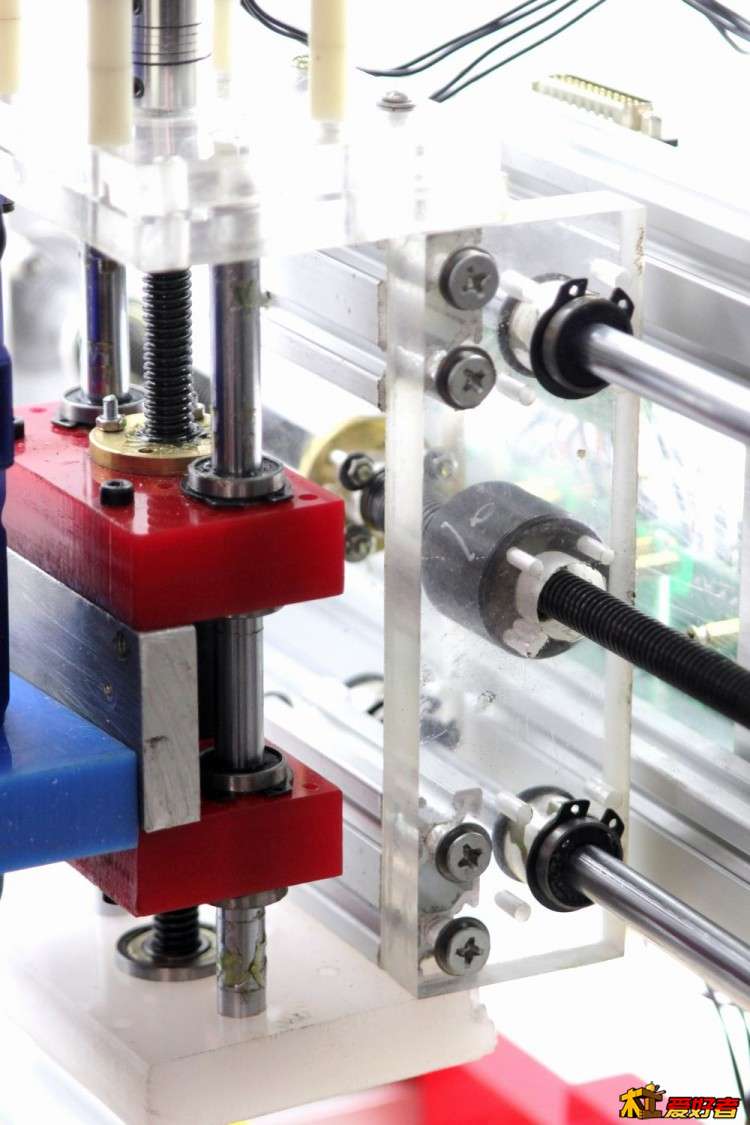

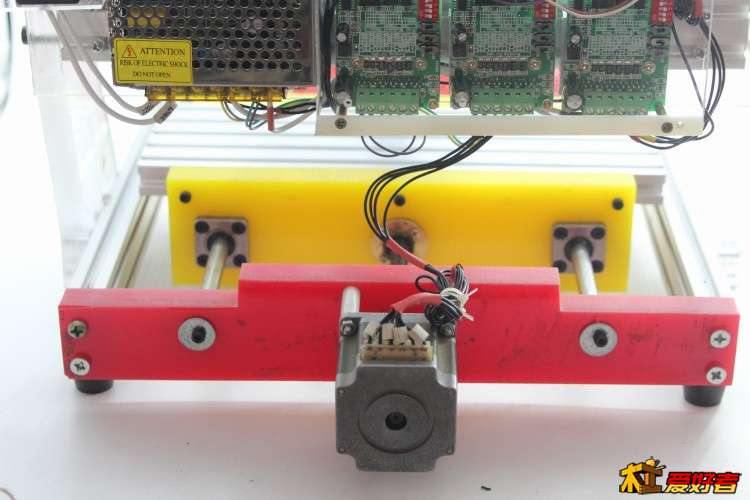

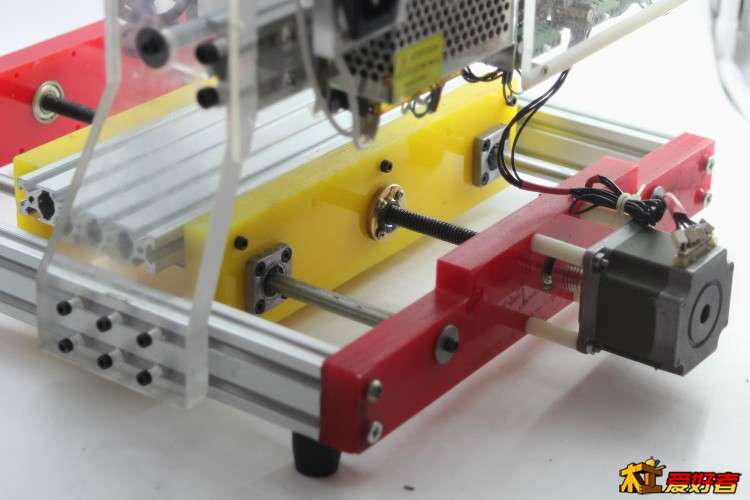

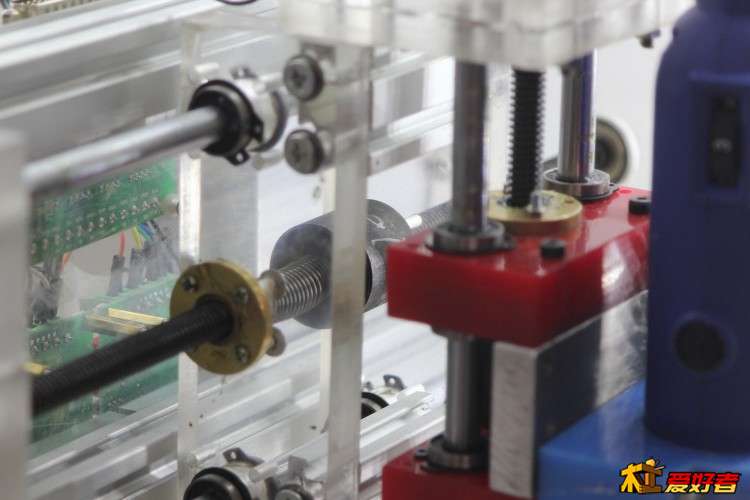

细节照片

财仁巴丹

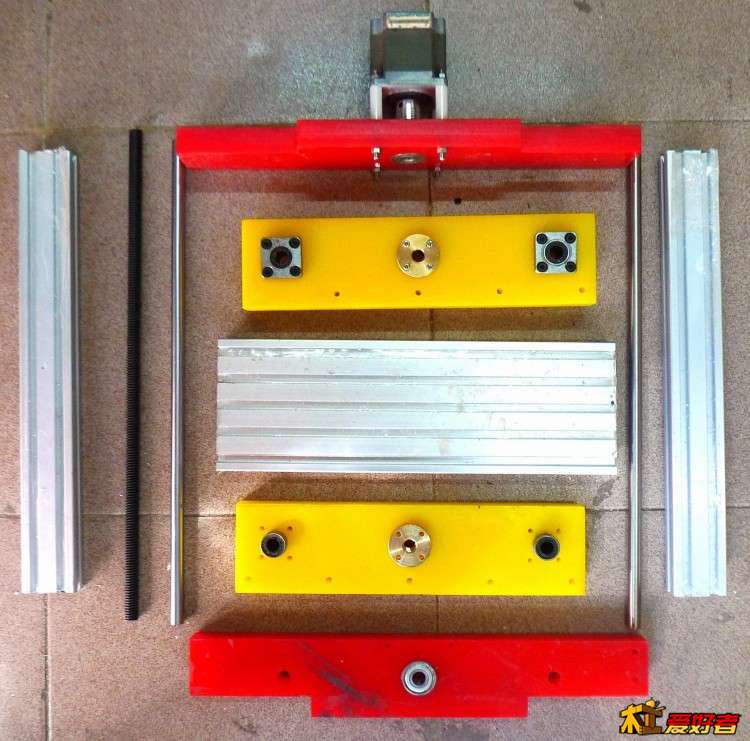

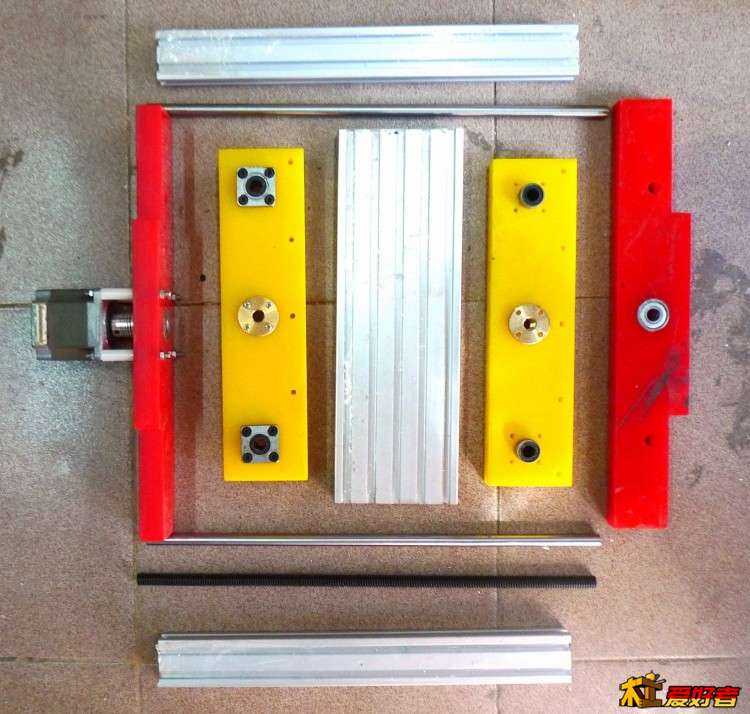

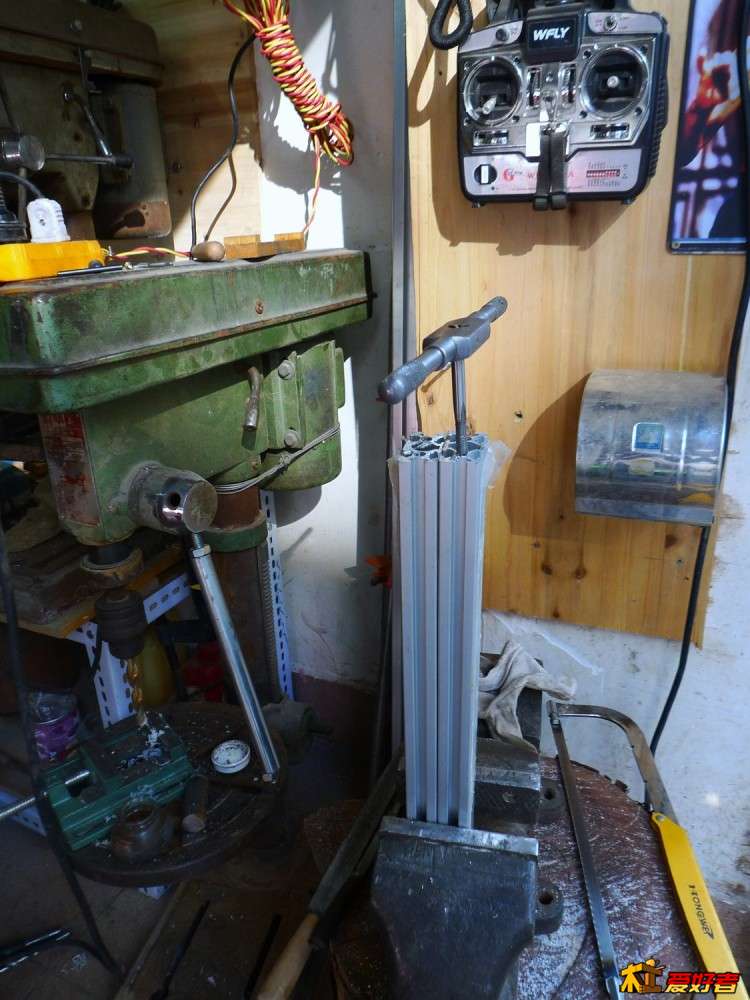

机架部份

序号	名称	规格（mm）	数量	备注
1	Y轴两侧立板,红色亚克力	340×57×20	2	20元1公斤
2	Y轴滑板，黄色亚克力	260×65×20	2	20元1公斤
3	工作台面	300×100×20	1	台面型材价格46元/米
4	工业欧标2040铝型材	335×40×20	2	22元每米
5	Æ10光轴	370	2	15元/米
6	T型丝杆Æ10导程2	370	1	配铜螺母和钢螺母各1，丝杆10元1米
7	直线轴承+卡簧		4	LM10UU 10*19*29
8	X轴两侧立板,透明亚克力	310×80×16	2	20元1公斤
9	X轴滑板，透明亚克力	160×50×16	2	20元1公斤
10	工业欧标2040铝型材	340×40×20	2	22元每米，滑块上有长度60mm两根
11	Æ10光轴	370	2	15元/米
12	T型丝杆Æ10导程2	390	1	配铜螺母和钢螺母各1，丝杆10元1米
13	直线轴承+卡簧		4	LM10UU 10*19*29
14	Z轴两侧立板,透明（白）亚克力	90×80×20	2	20元1公斤
15	X轴滑板，红色亚克力	90×45×20	2	20元1公斤
16	Æ10光轴	180	2	15元/米
17	T型丝杆Æ10导程2	200	1	配铜螺母和钢螺母各1，丝杆10元1米
18	直线轴承+卡簧		4	LM10UU 10*19*29

财仁巴丹

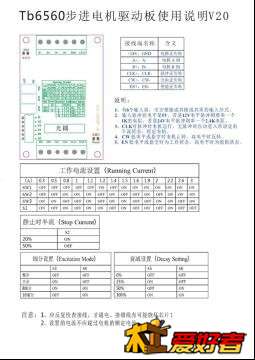

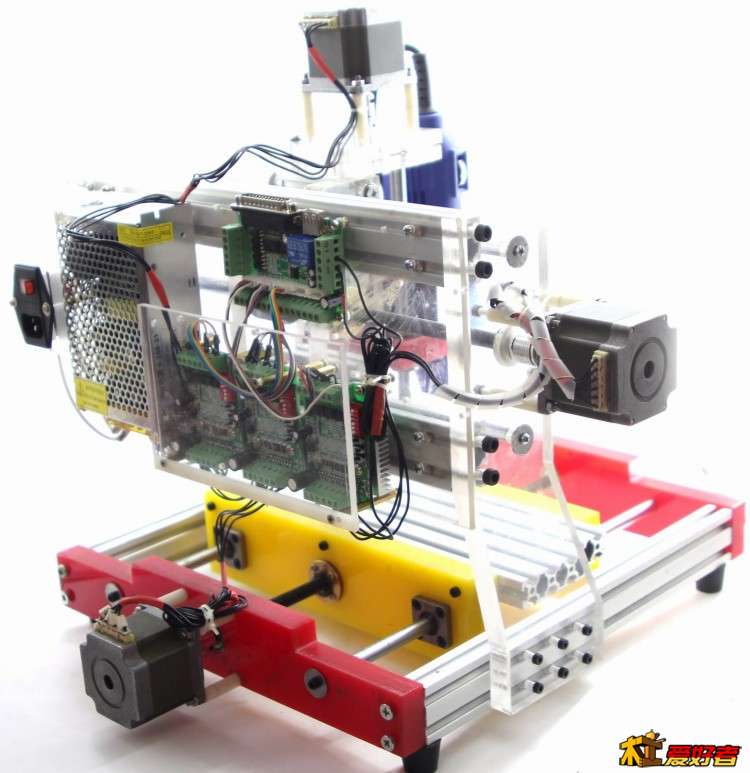

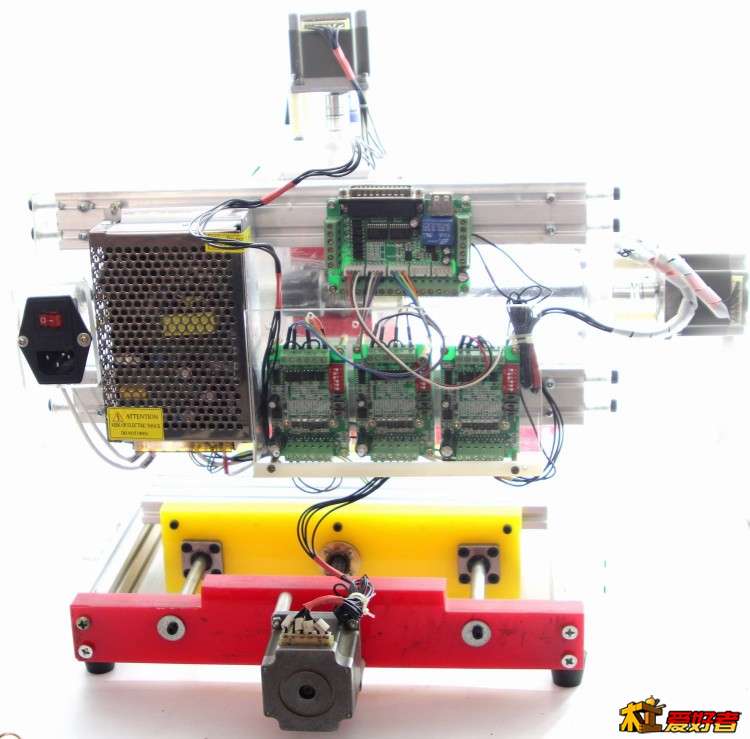

电路部份

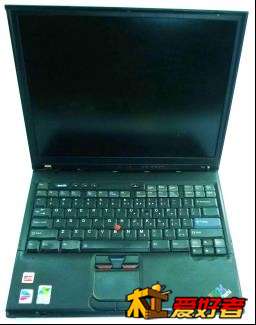

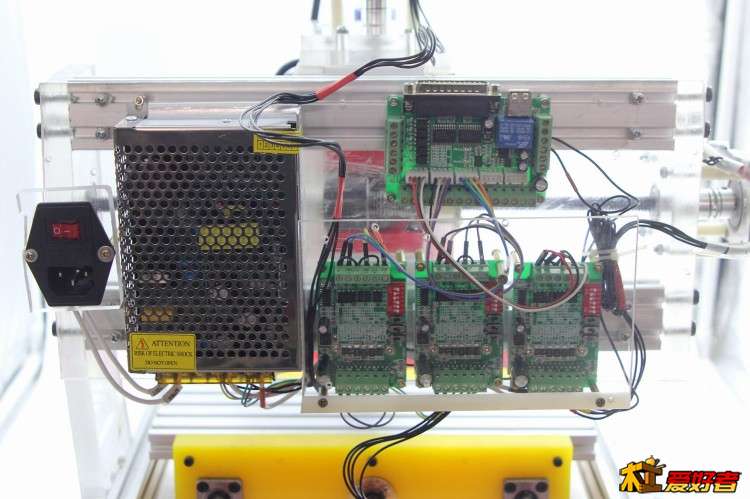

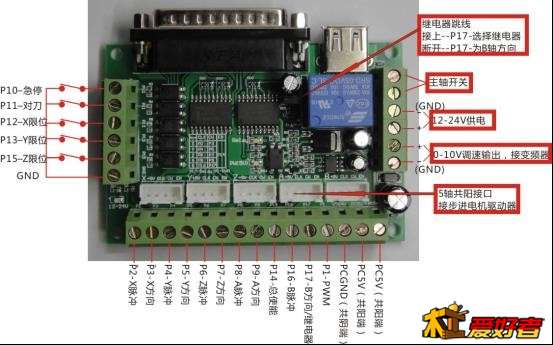

5轴MACH3步进电机驱动器接口1块（24.5元1块），TB6560 3A步进电机驱动板3块（21元1块），采用共阳极接法，24V6.25A开关电源1块（30元1只），57步进电机3只（35元1只二手），主轴采用180W6档调速电磨75元，电脑采用IBMT43老笔记本；

财仁巴丹

调试

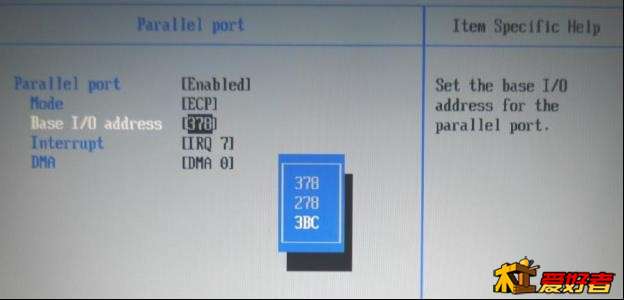

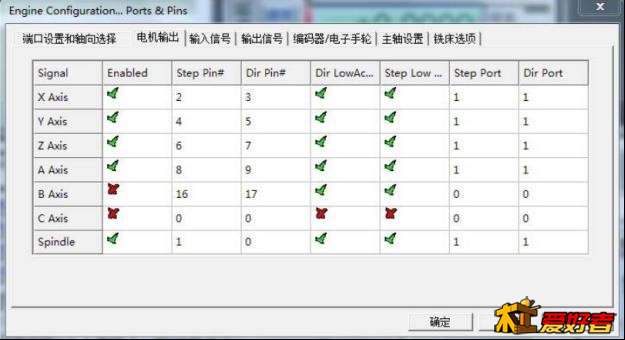

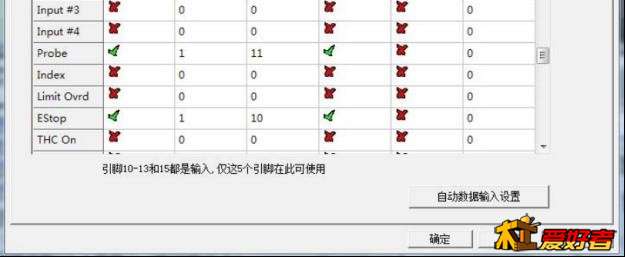

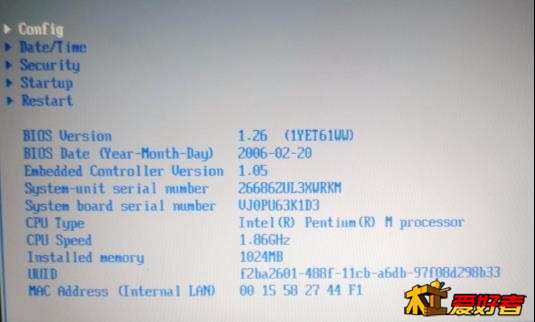

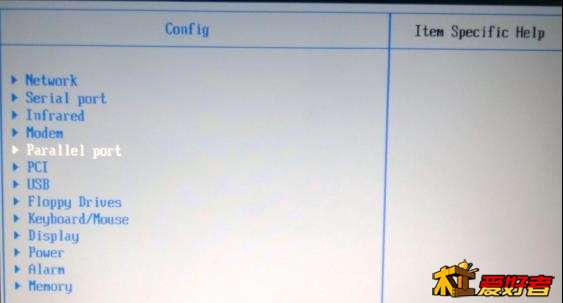

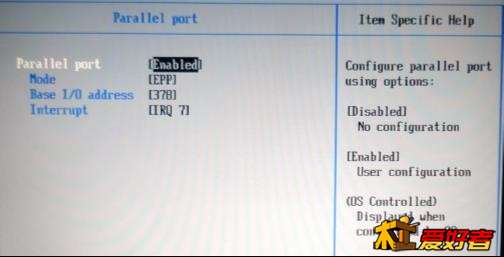

1、笔记本设置及系统安装，BIOS中需将并口设置为EPP模式，设置方法如下，老本本安装XP系统，不装雕刻软件外的其它软件

3893155

这个真是赞，有作品吗？性价比超神了

财仁巴丹

调试二

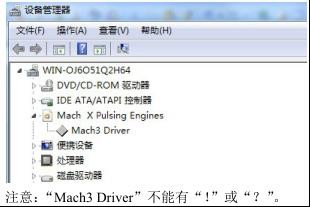

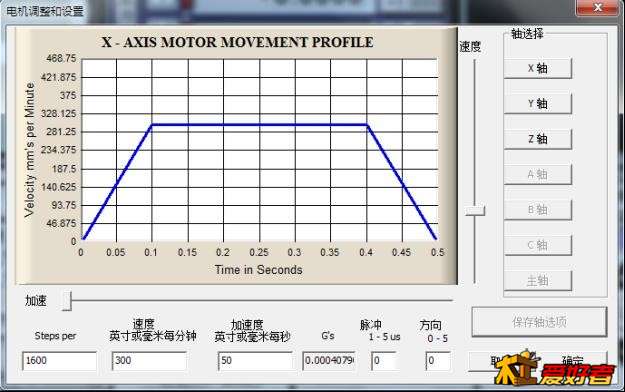

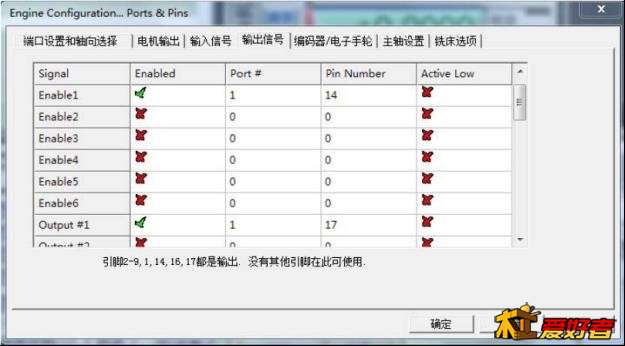

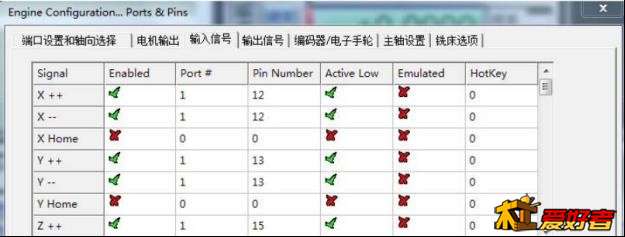

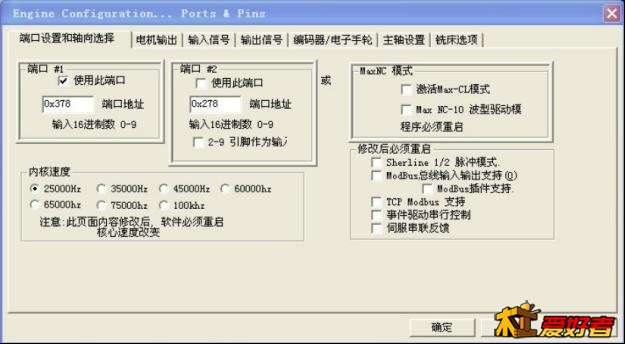

软件在购硬件时可以下载，尽量使用硬件配套的软件，主析驱动需安装，步进电机设置：“Steps per”是指移动 1MM 所需要的步数，

Steps per计算方法：

1、我的丝杆是Φ10的T型丝杆，导程2；

2、步进电机1.8度200步进，走一圈就是200×1.8＝111.11度；

3、驱动器是16细分，就是1.8度分成16次；

4、经过驱动器的电机每一步进就是1.8度÷16＝0.1125度；

5、所以每转一圈就是200×16＝3200步进；

6、导程2的丝杆每转一圈走2mm,每一步进就是2÷3200＝0.000625，用1除以电机参数就是脉冲当量，1÷0.000625＝1600

tjfish888

真能整，动手能力强！

财仁巴丹

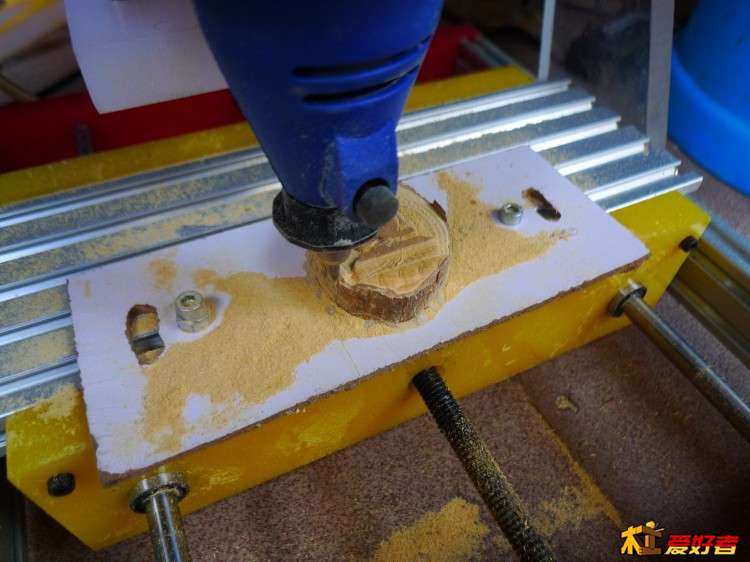

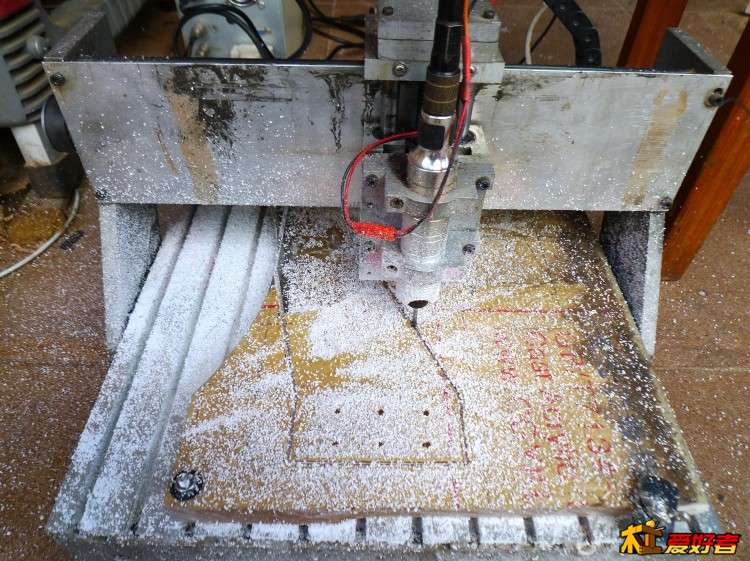

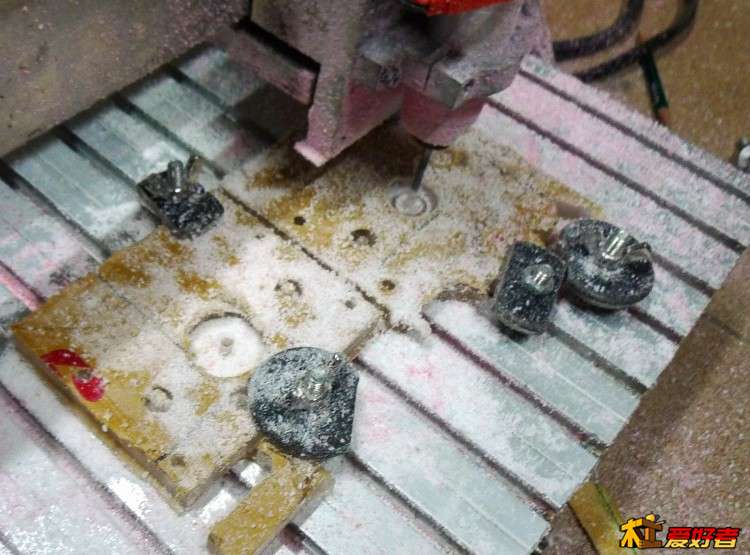

试机

wxy15792

电摩能开几分钟

财仁巴丹

总结：
1、这台雕刻机有效行程 X轴220mm、Y轴173mm、Z轴60mm;
2、固定龙门结构丝杆、光轴会落灰；感觉还是喜欢移动龙门结构

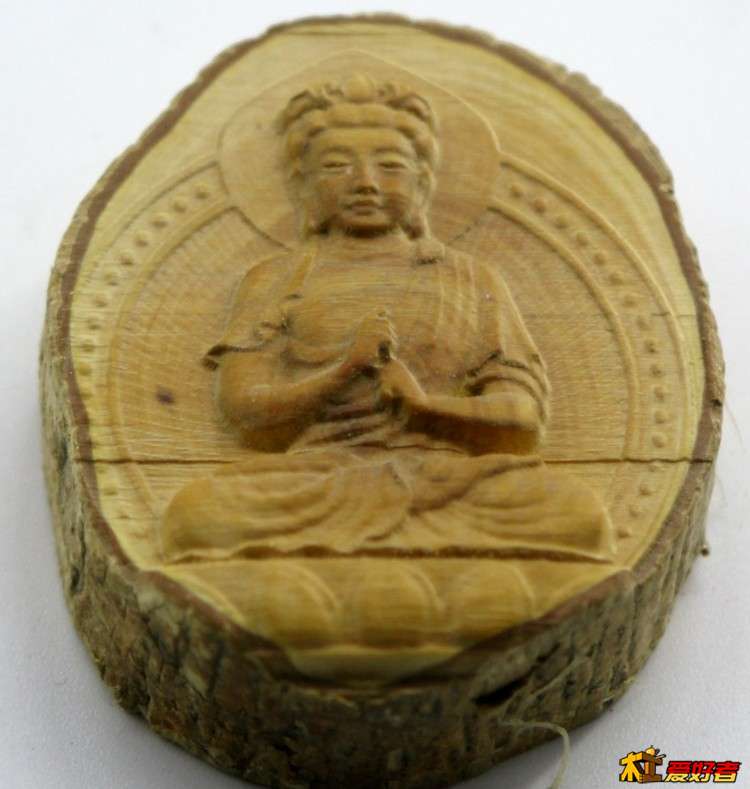

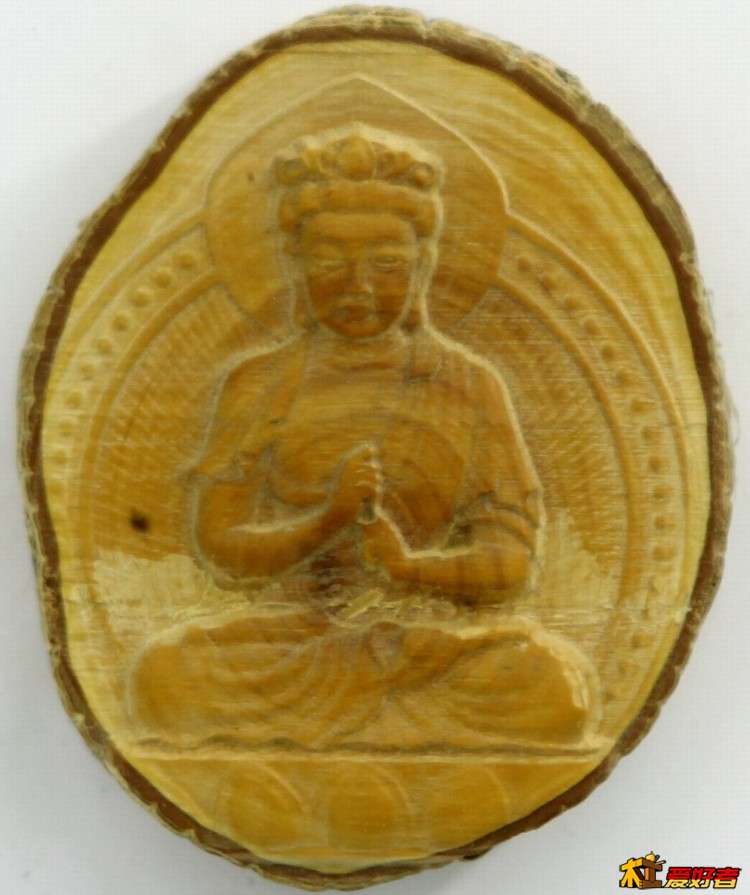

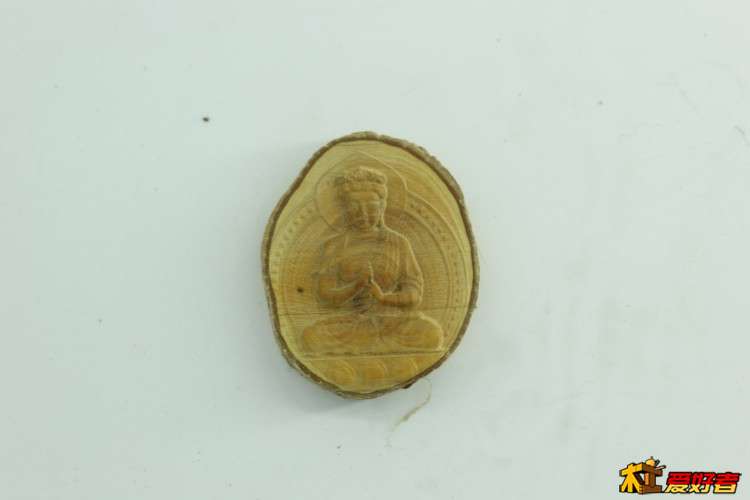

3、试机黄杨木雕4mm，个人理解强度对玩家不用要求太高，铣铝走小点就可以，慢点而已

财仁巴丹

wxy15792 发表于 2017-2-4 11:27
电摩能开几分钟

个人理解，电磨、吊磨、专用主轴结构上基本一样，用就是了

机甲兽king

遥控器，同好！技术能力强呀！

keithpupu

机器虽小 五脏俱全

dhi

T形丝杆回差咋样？
