学做台锯

h2ochu

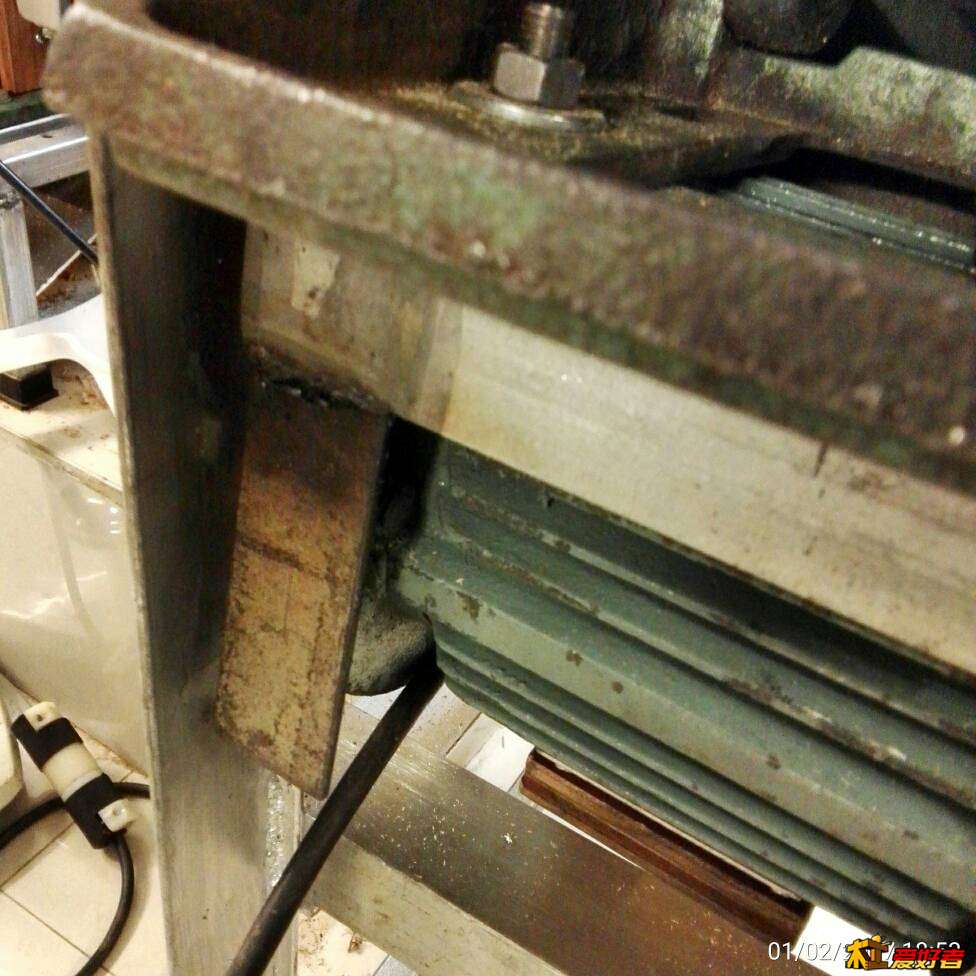

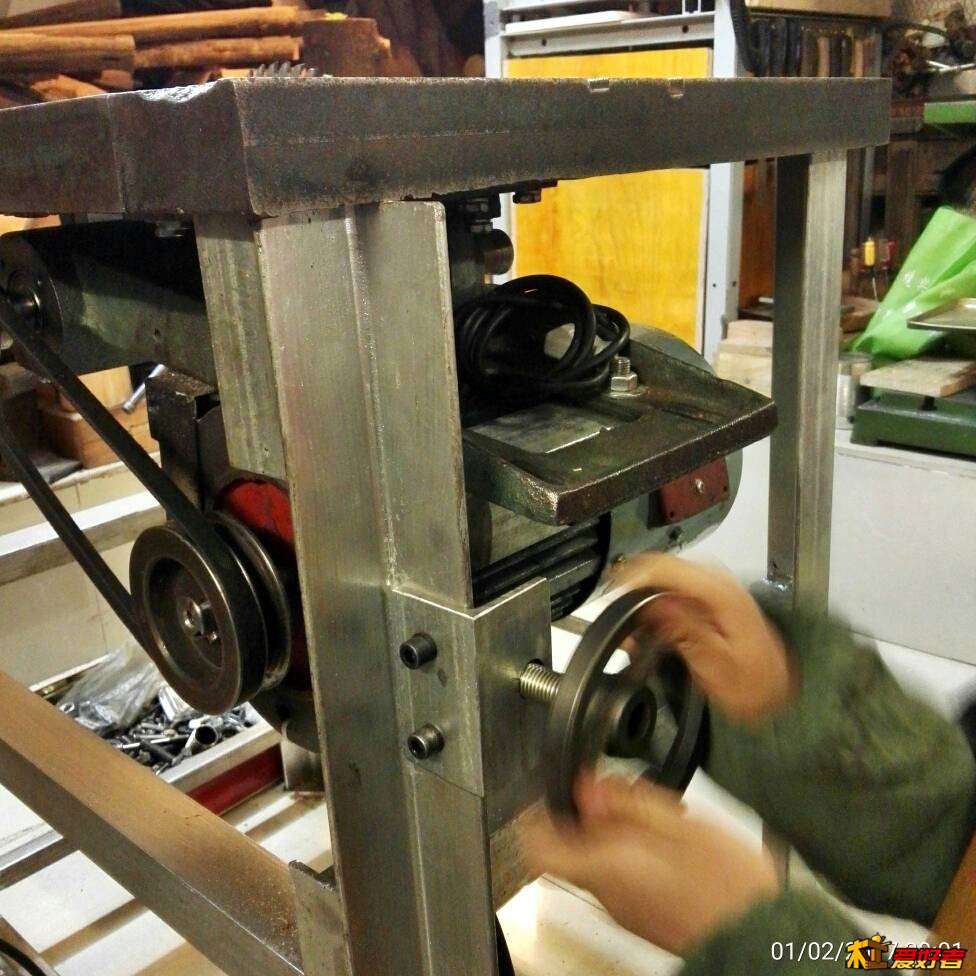

升降机构靠杂件拼凑真的很伤脑筋
* B5 n6 M" G  V2 V: L" i) p

h2ochu

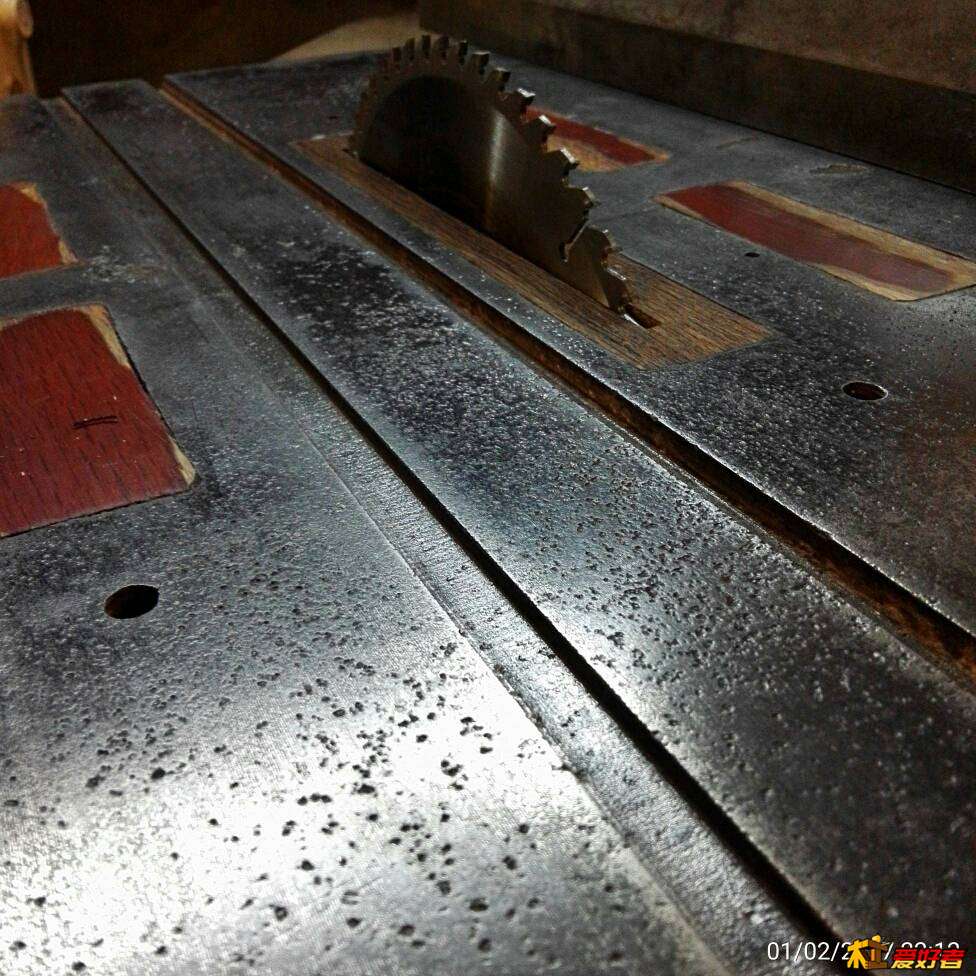

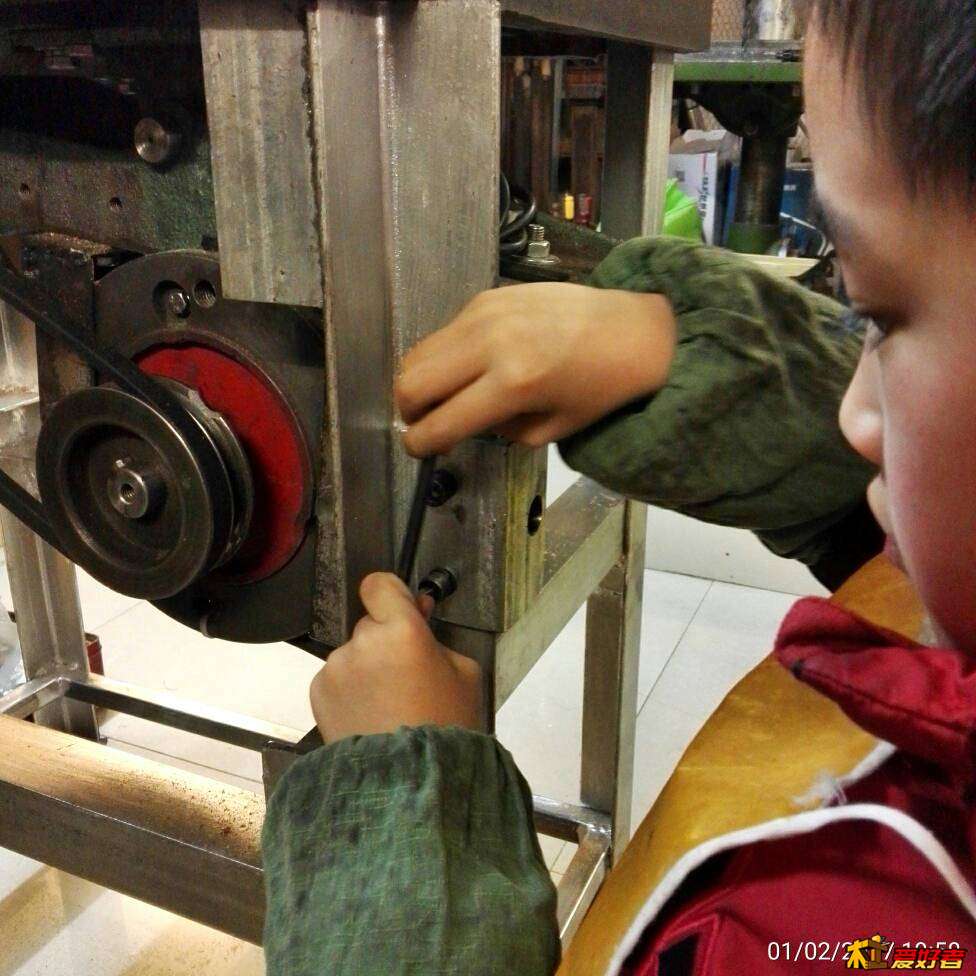

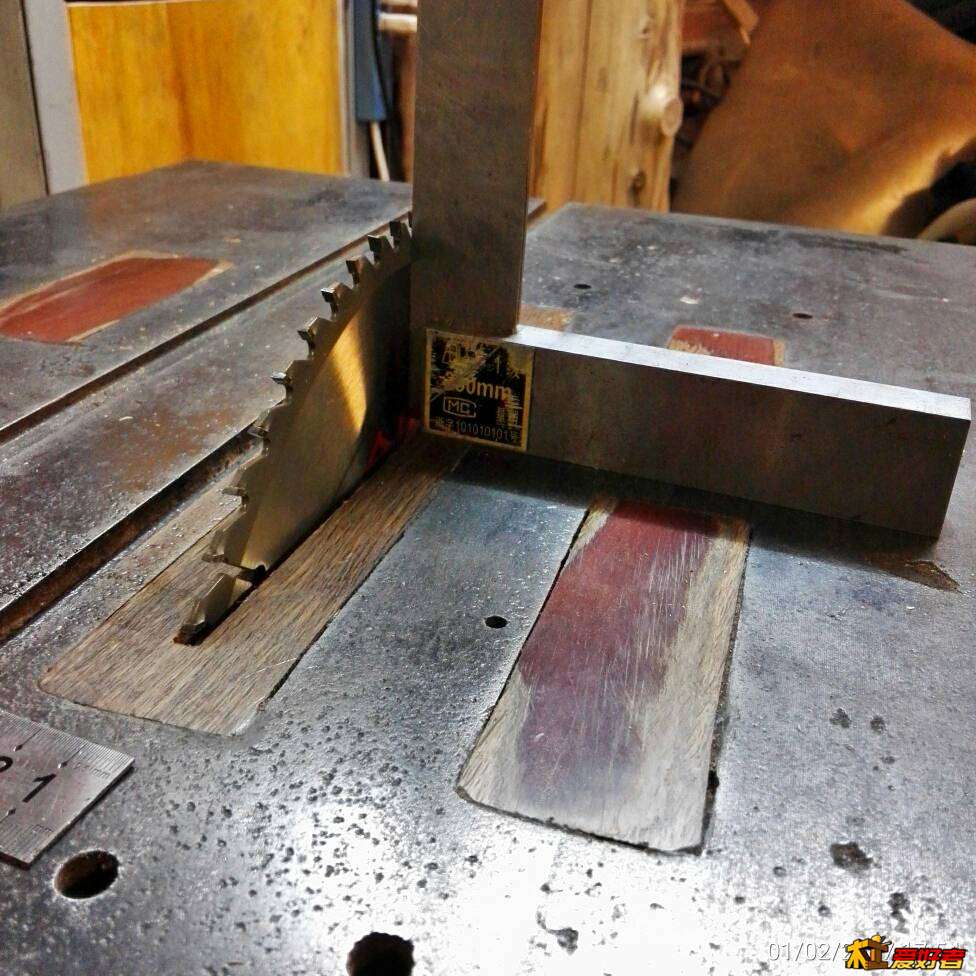

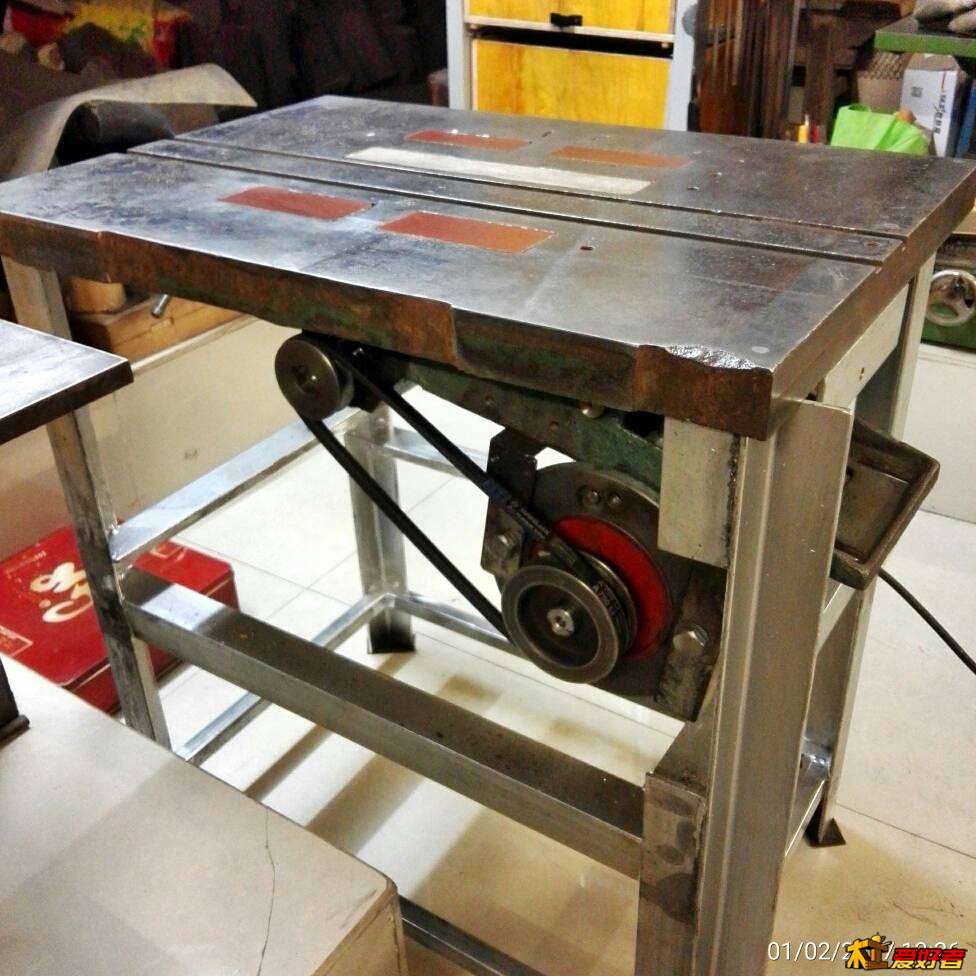

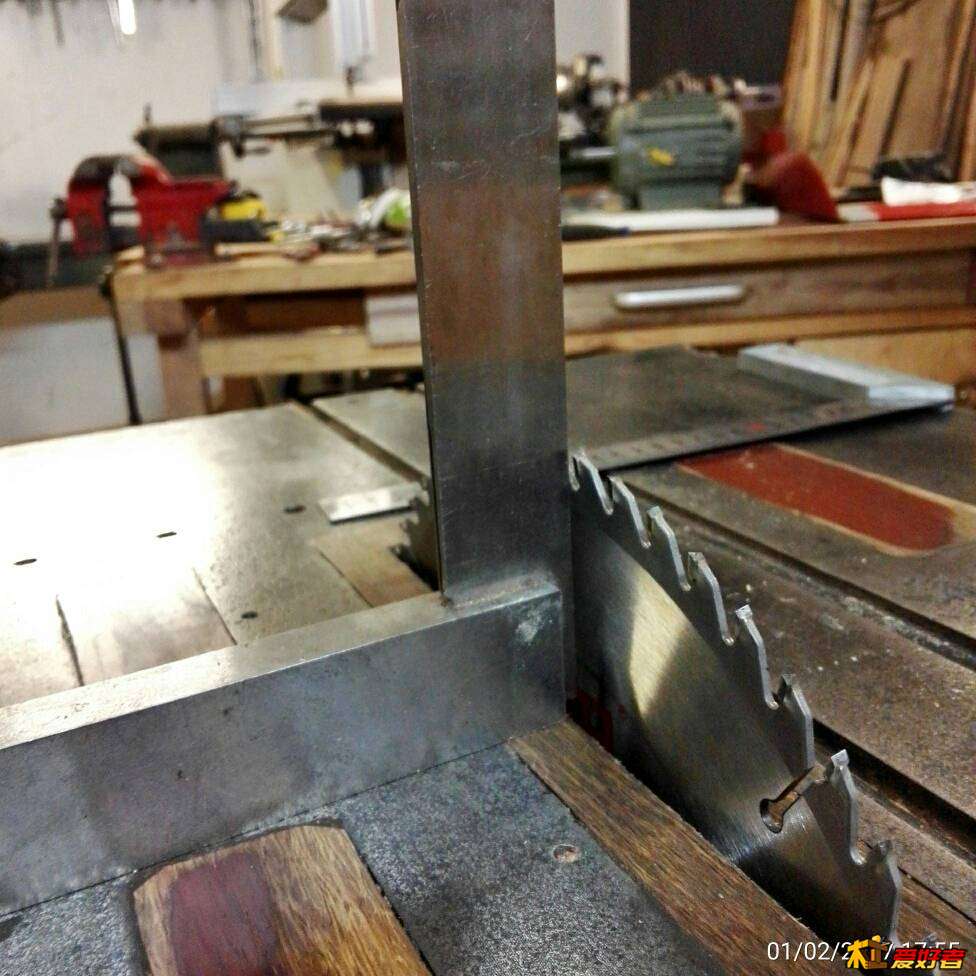

越来越像个台锯了，锯高只有67㎜，经过调整锯片直角有了精度。噪音不大。
" @2 A' J% M; k- M2 ?7 F7 |2 w: Y& ^
, U  [5 e0 z' J* Q
+ h$ m2 D6 @4 n* ]& ]' V


# u. q# y  Z; Y6 x6 D; L

h2ochu

请看图
3 |# u0 [8 q0 j( b

" j) a- _/ n- W! C( f

h2ochu

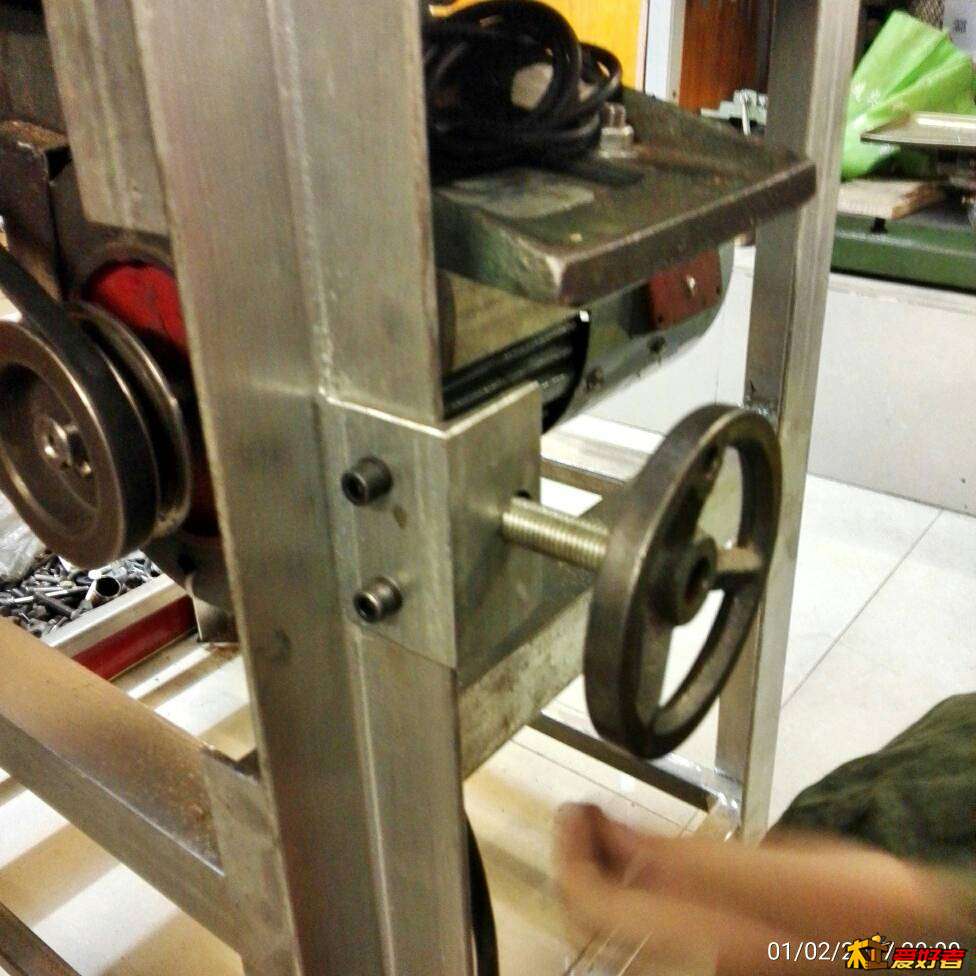

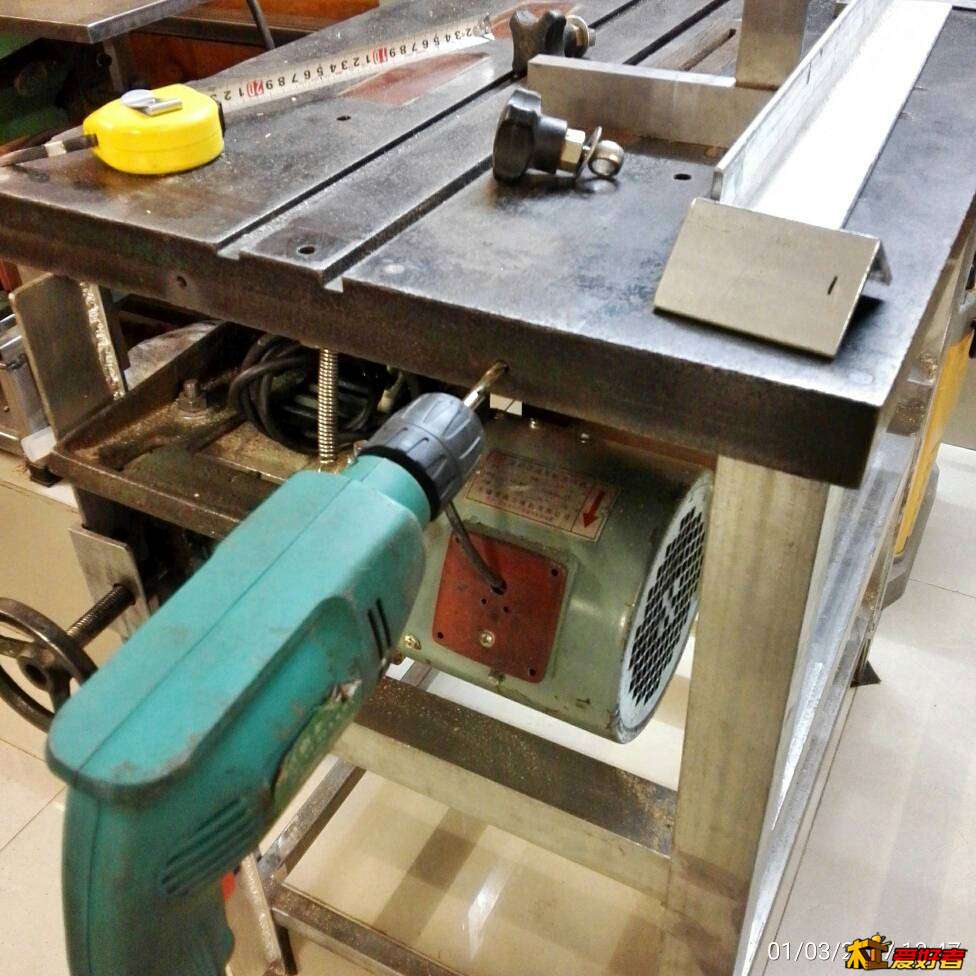

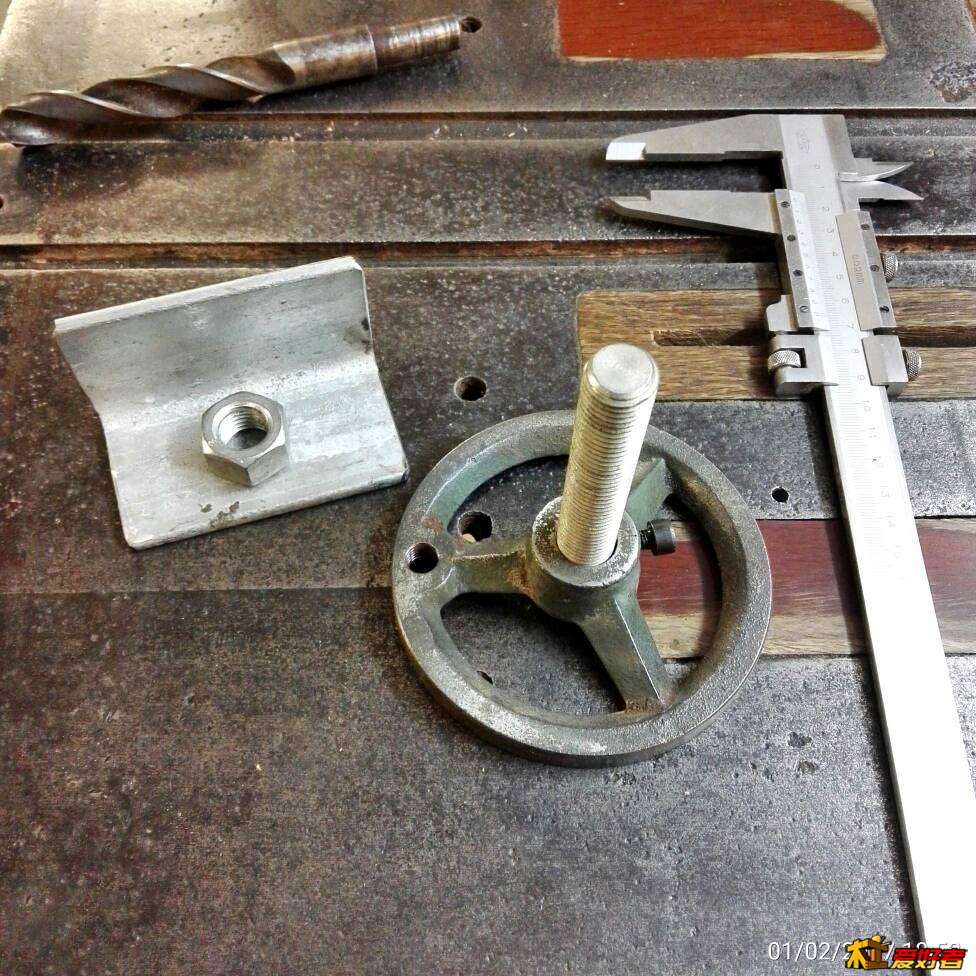

升降丝杆的制作
1 c1 ^* ]# k9 K7 a' E
1 D: N3 {5 H  |( `- P- z

  g# m+ J- c, h- s

h2ochu

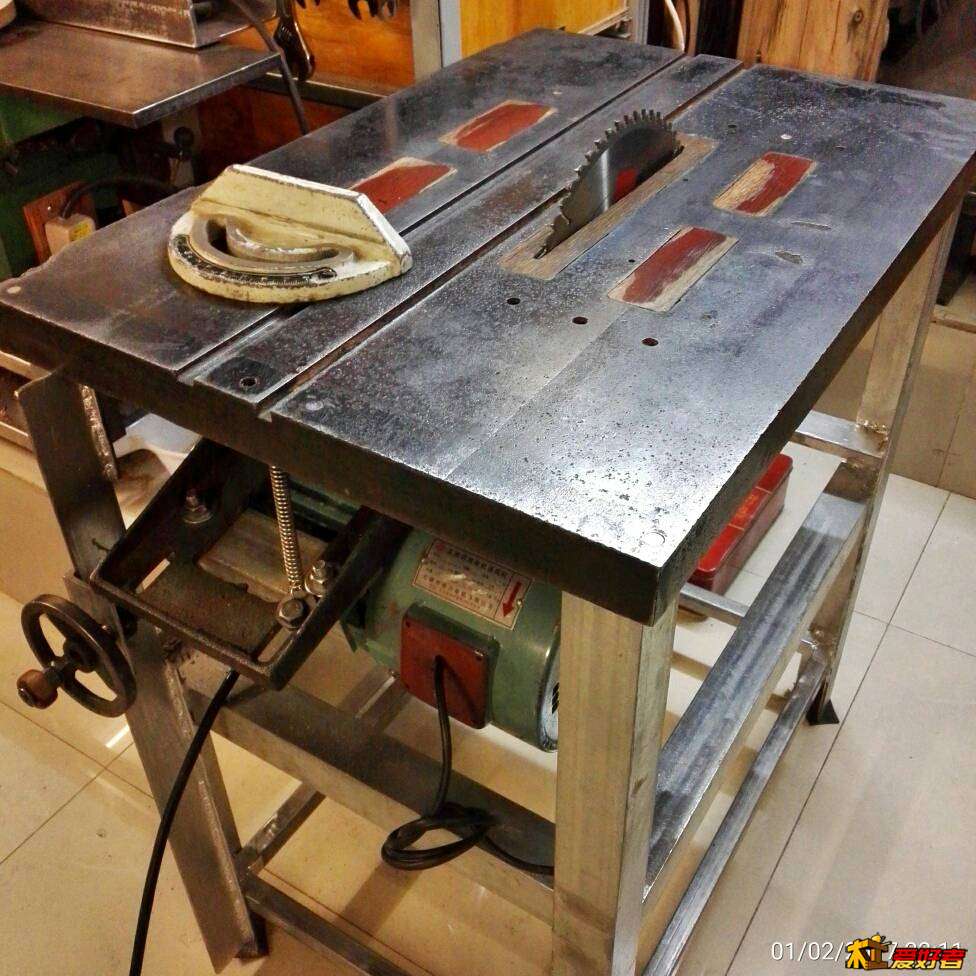

角度推板和靠山还没做，其它的部分算是完工了。
; e) s3 u' h3 u1 l, `


7 k3 G! T/ J1 R
% J# ?% k) {6 L2 x8 Y

h2ochu

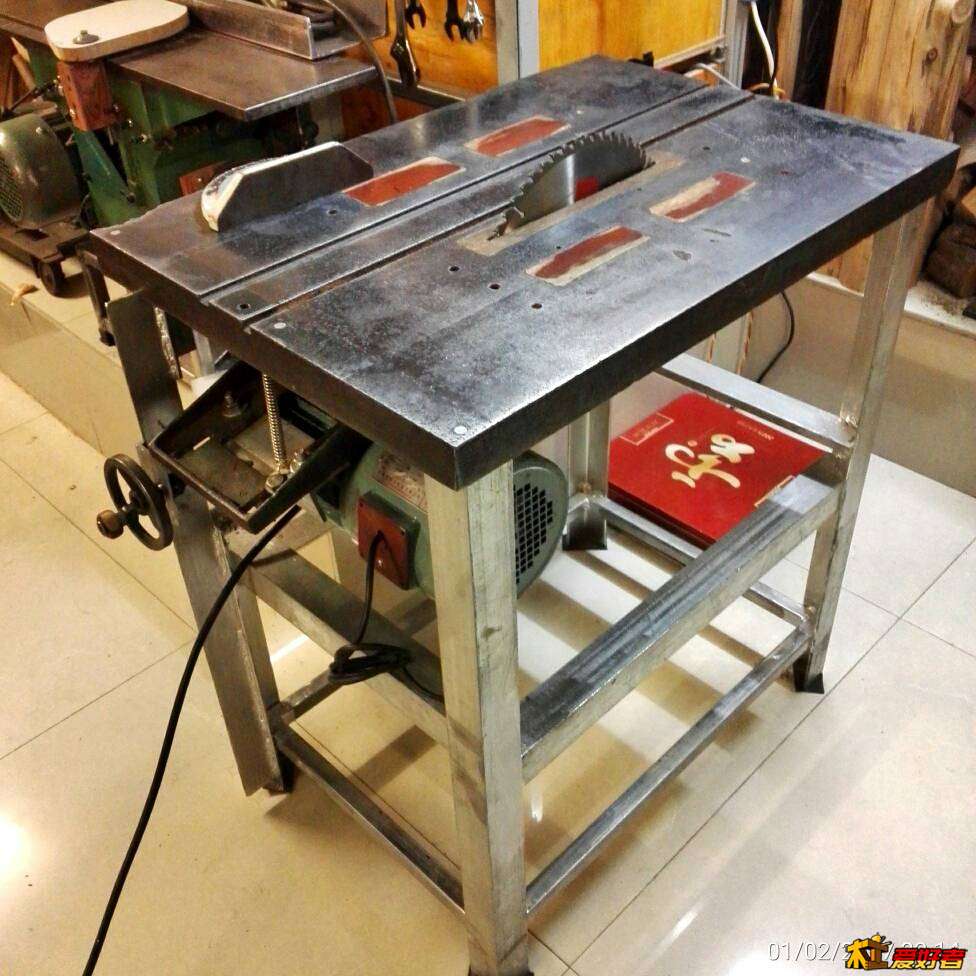

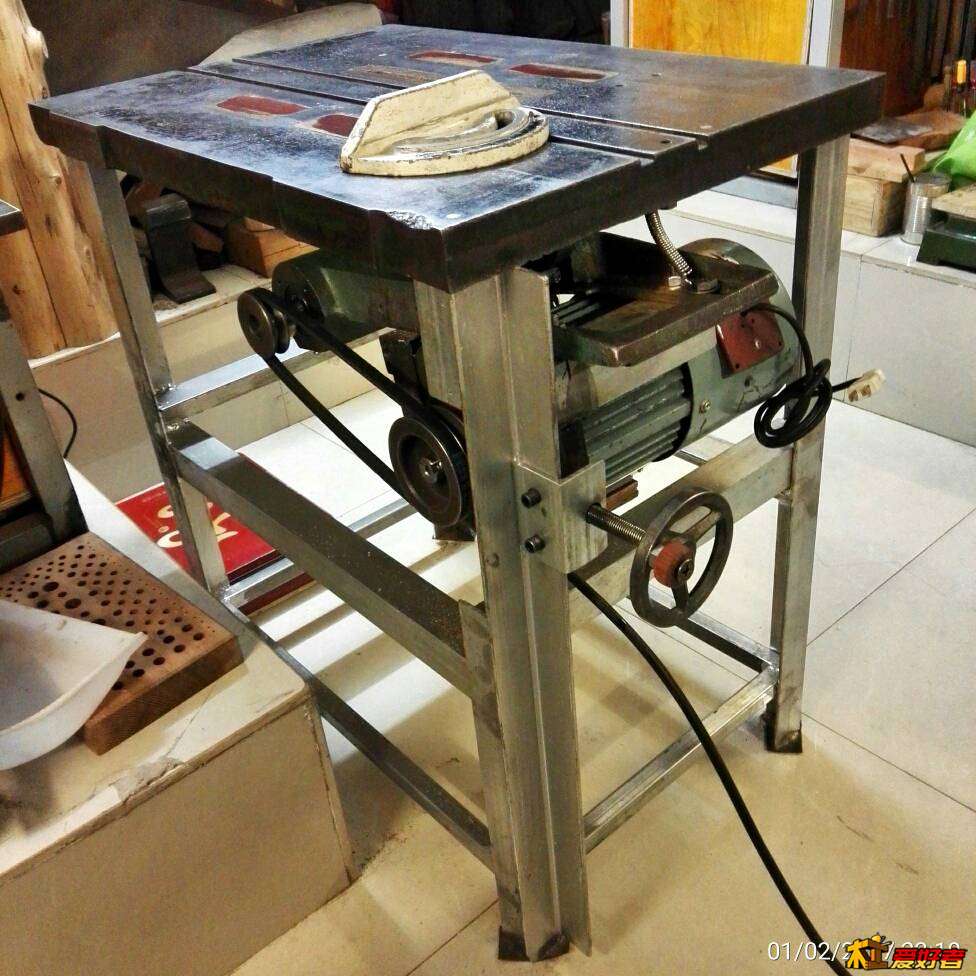

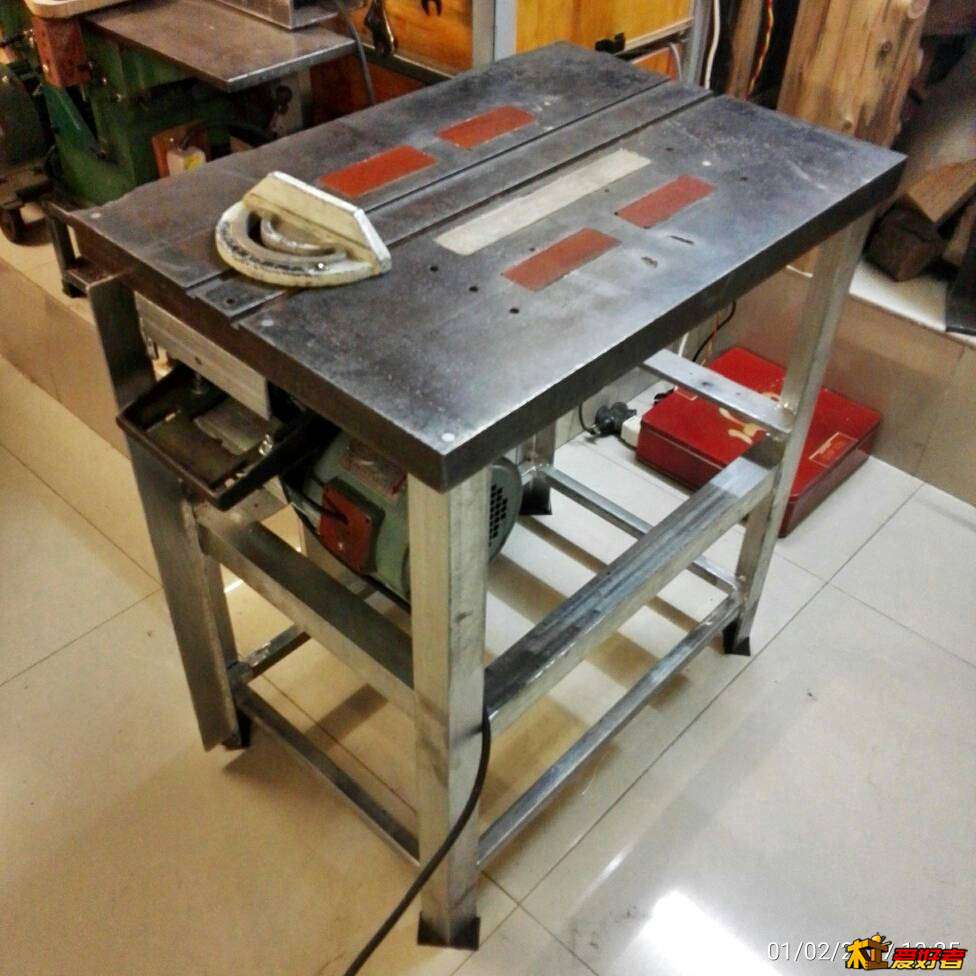

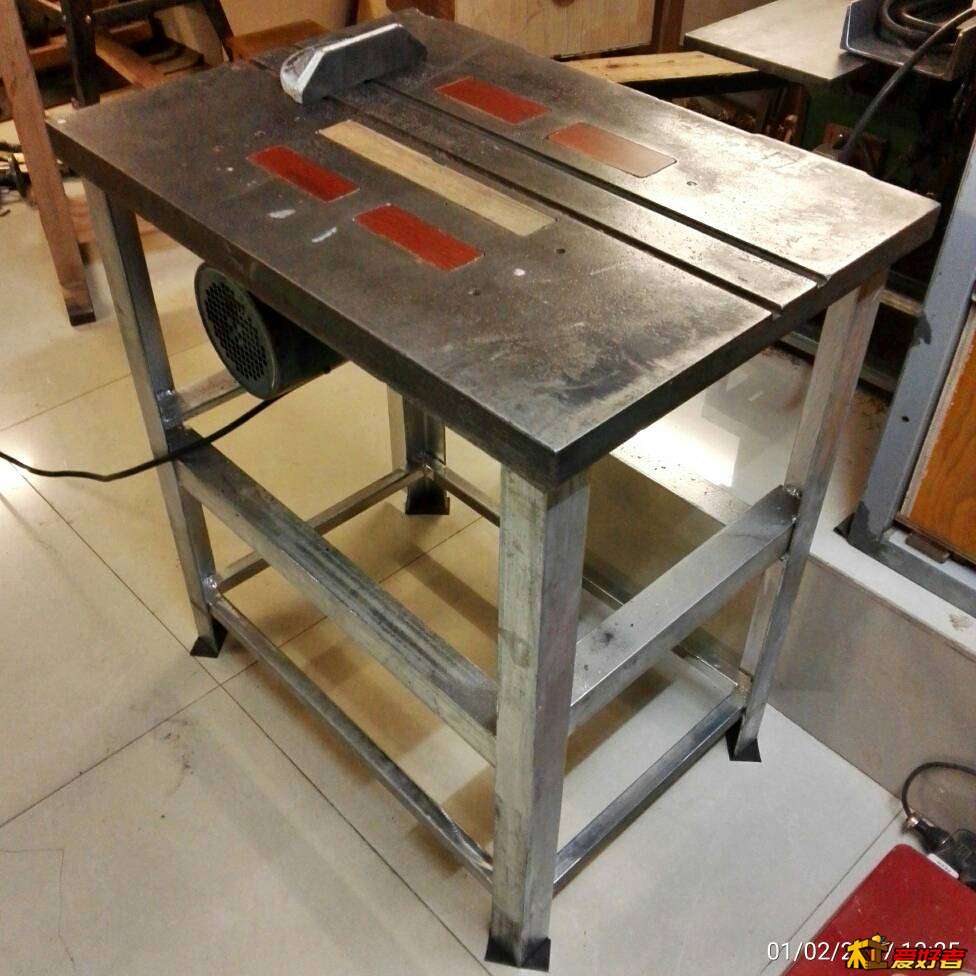

这台台锯的一些参数：长、宽、高是500mm×750mm×820㎜。铸铁台板厚度50㎜，带2道槽。整机重130多公斤。电机是三相1.5千瓦二级转速2800，经过皮带轮变速最高速度4000左右，用变频器调速可以无级变速。锯片直径300㎜，锯高67㎜。能升降，不能斜切。

1 {; _) {% P8 I: d% O8 N1 D

侃大山重新注册

好大工程，

65336270

车工.钳工.木工.集一身,楼主高技术,赞你!!!如有位置加个倒装雕刻机,变多功能工作台了.

h2ochu

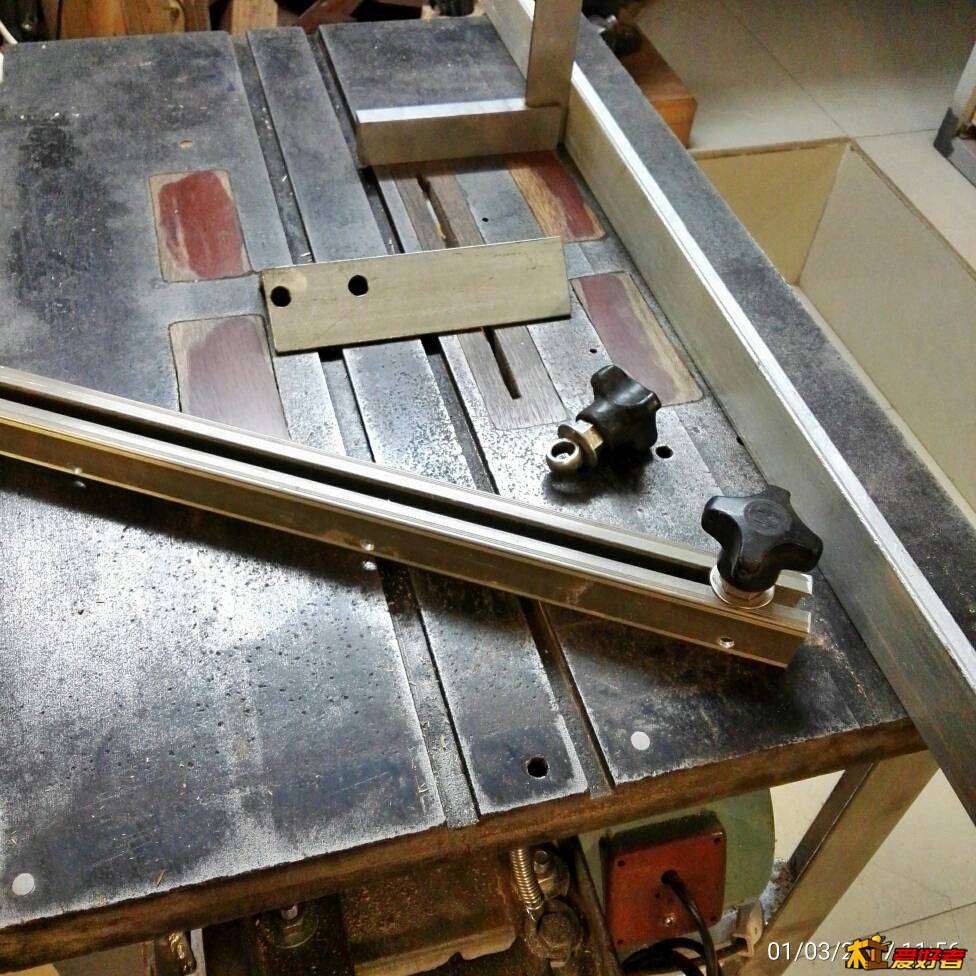

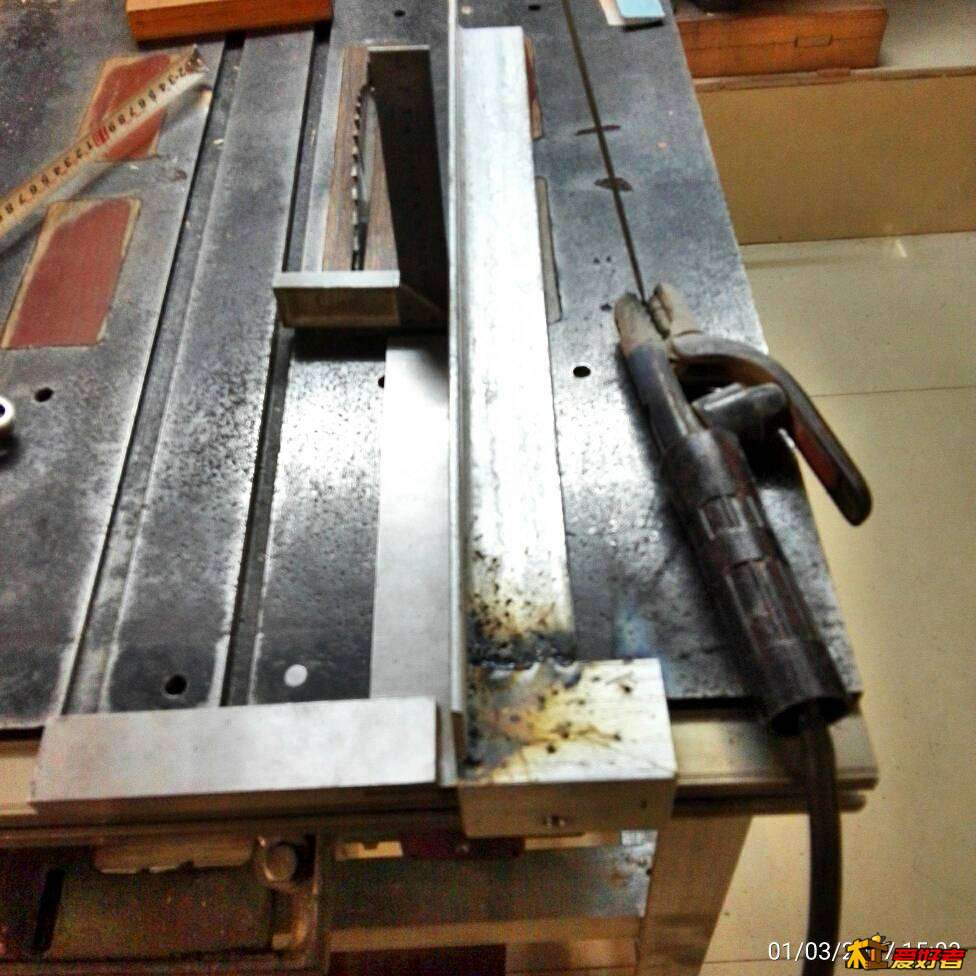

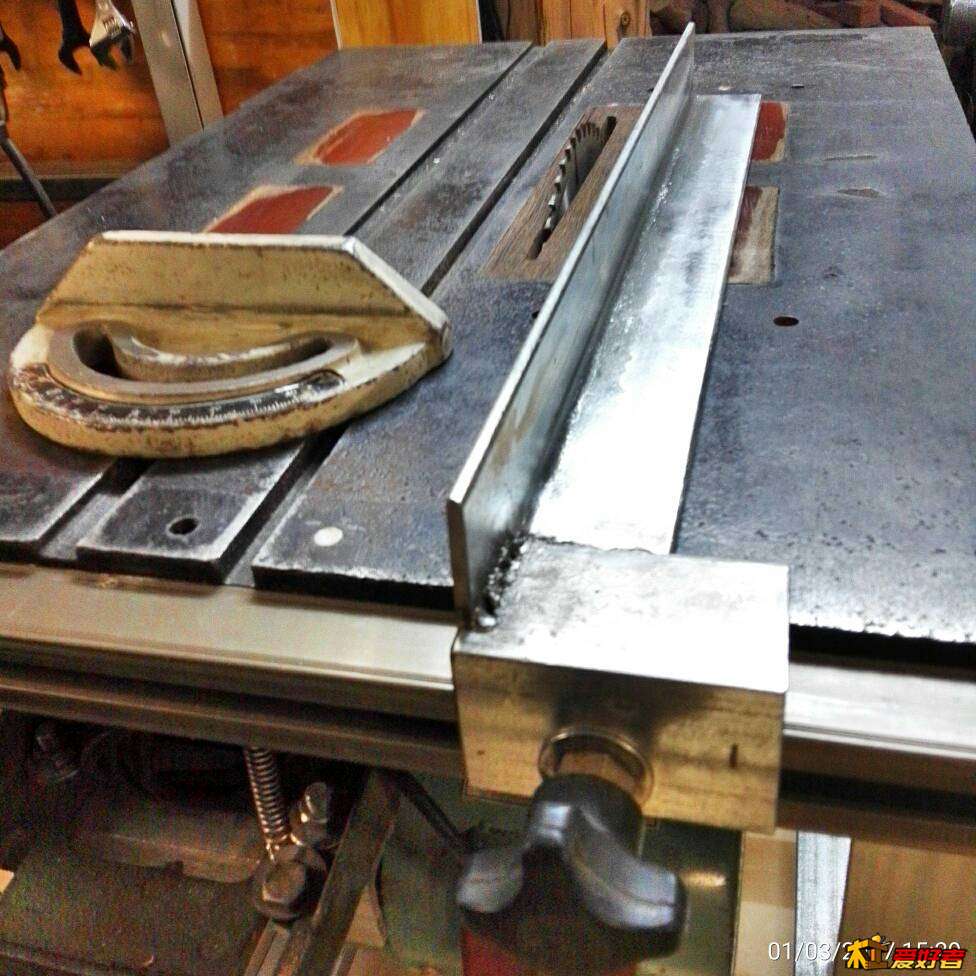

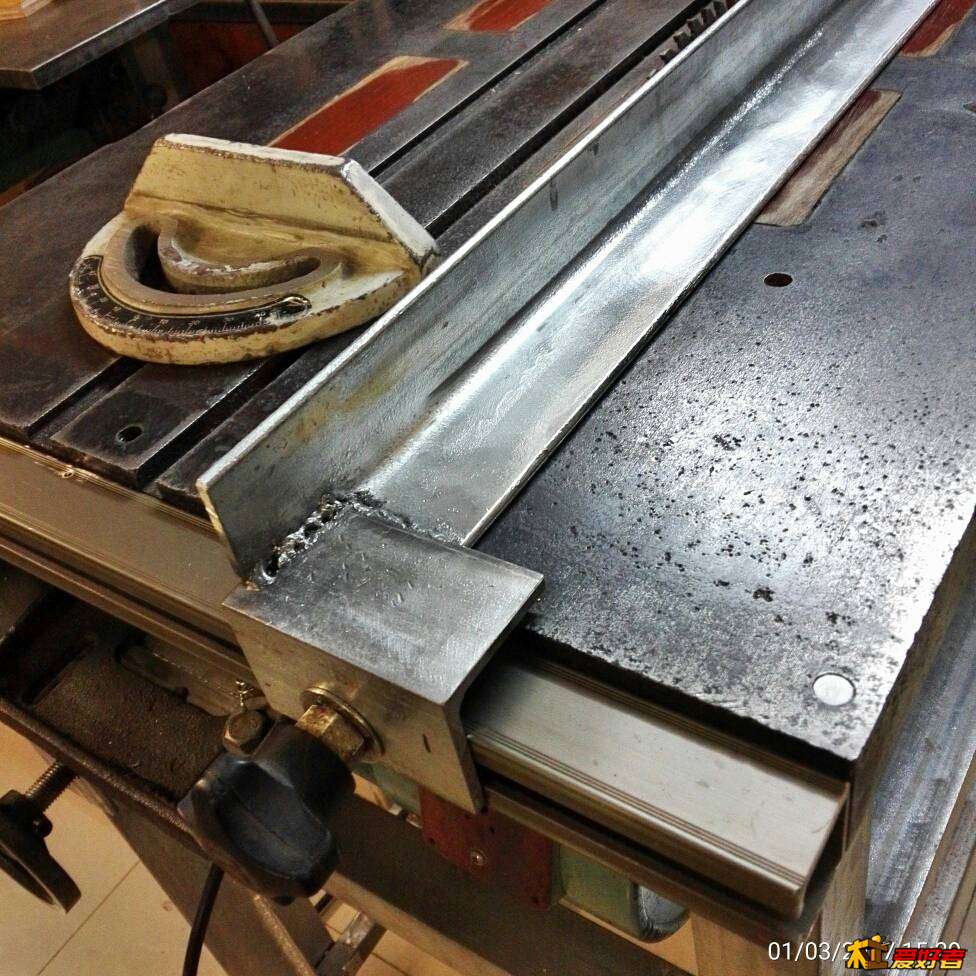

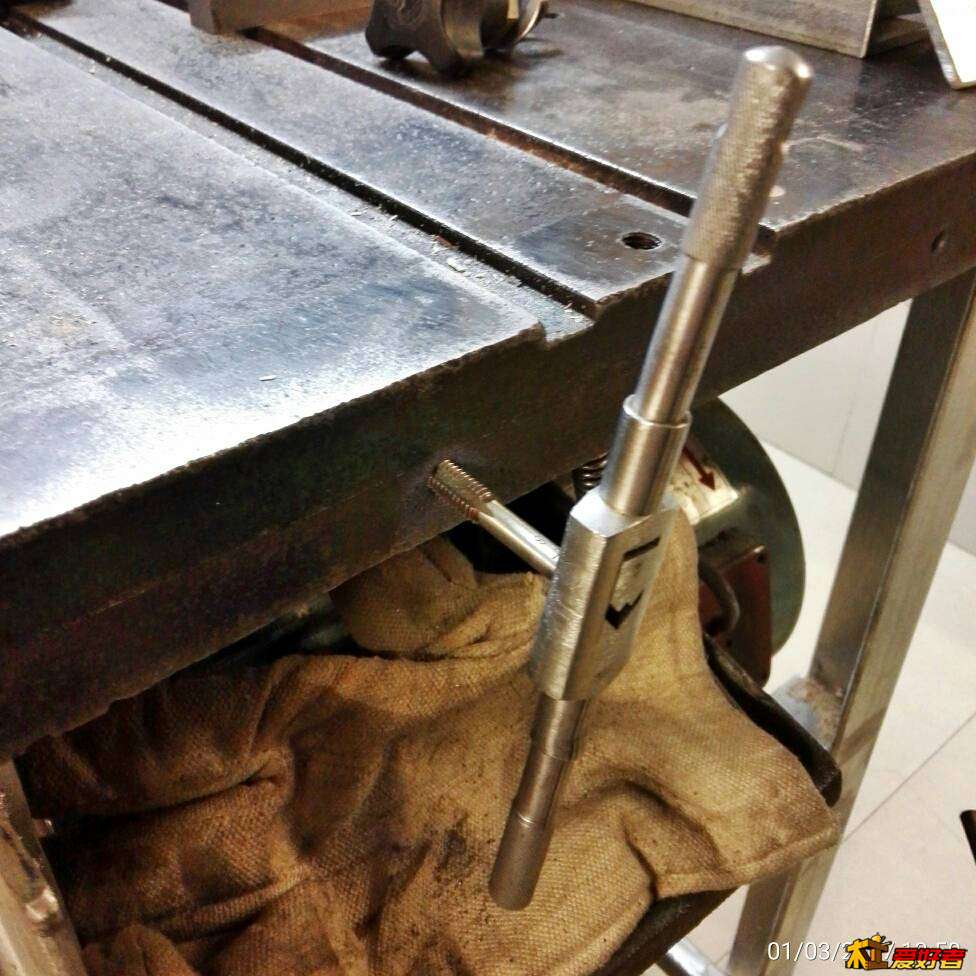

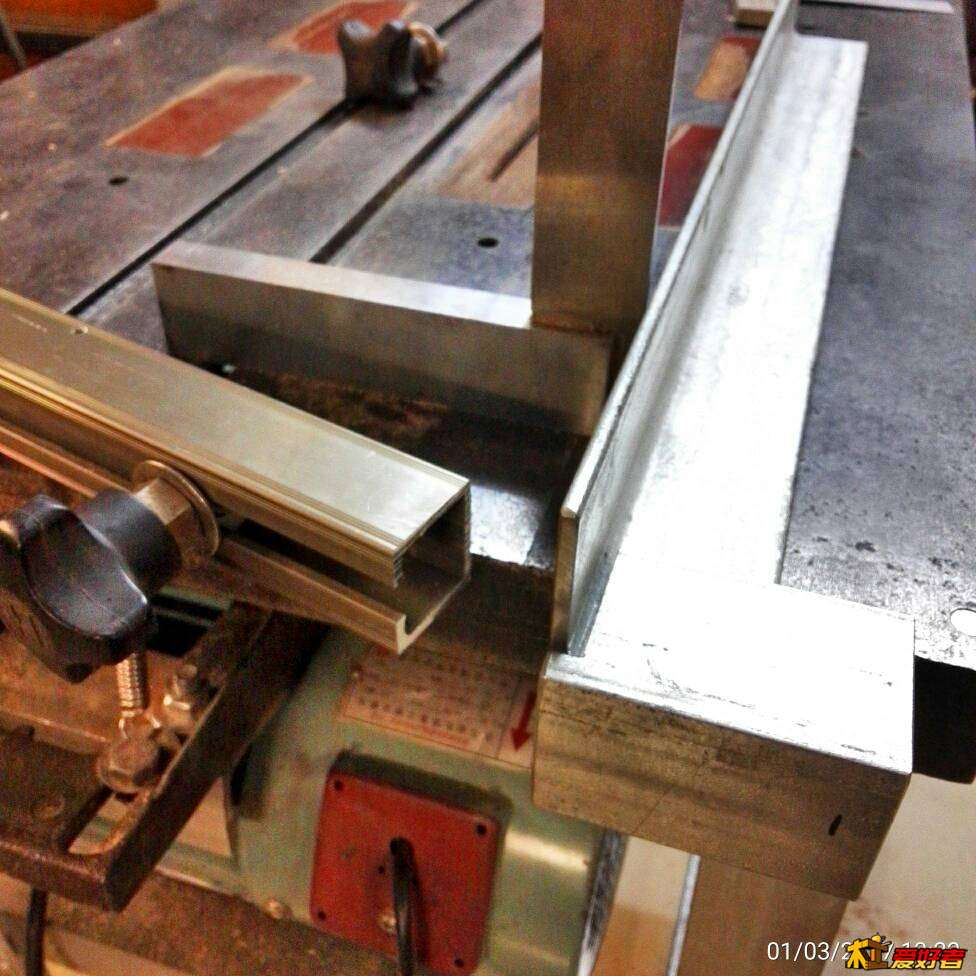

制作靠山
" W6 ?. \1 d2 n, e$ G6 h6 W, W! @



6 G# L, z1 L( t( B3 U, k

h2ochu

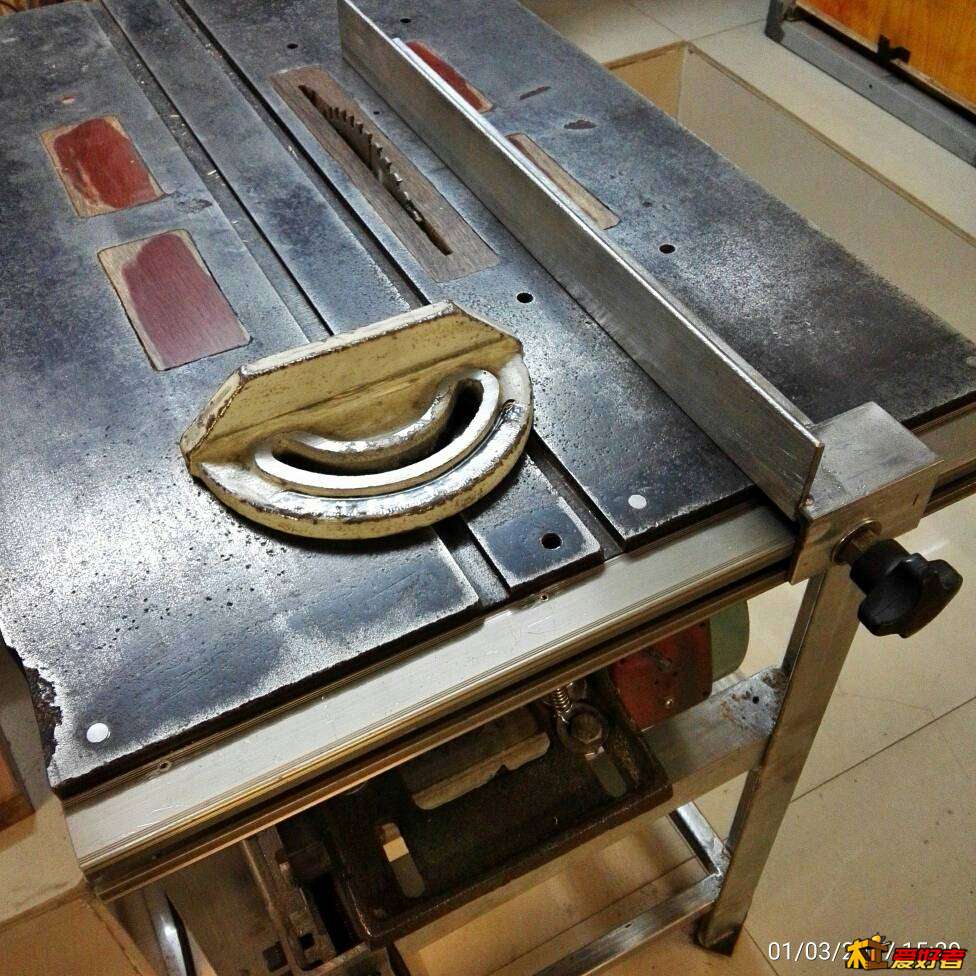

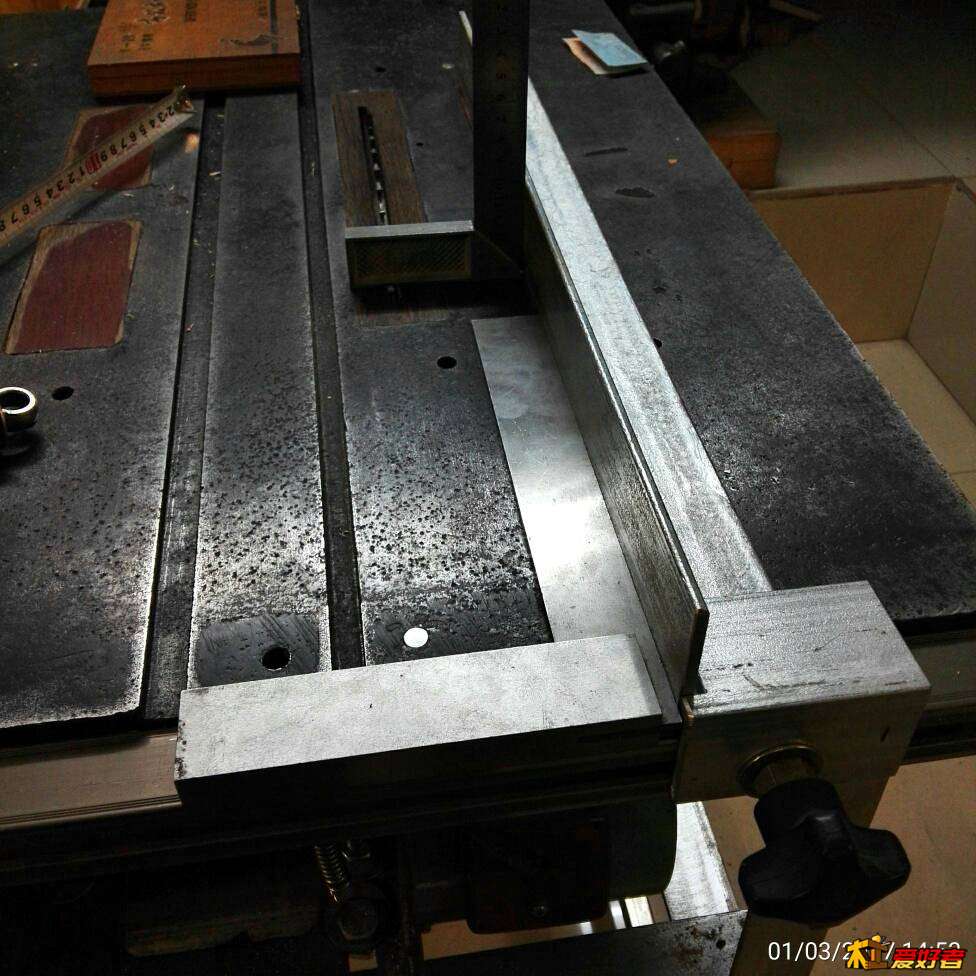

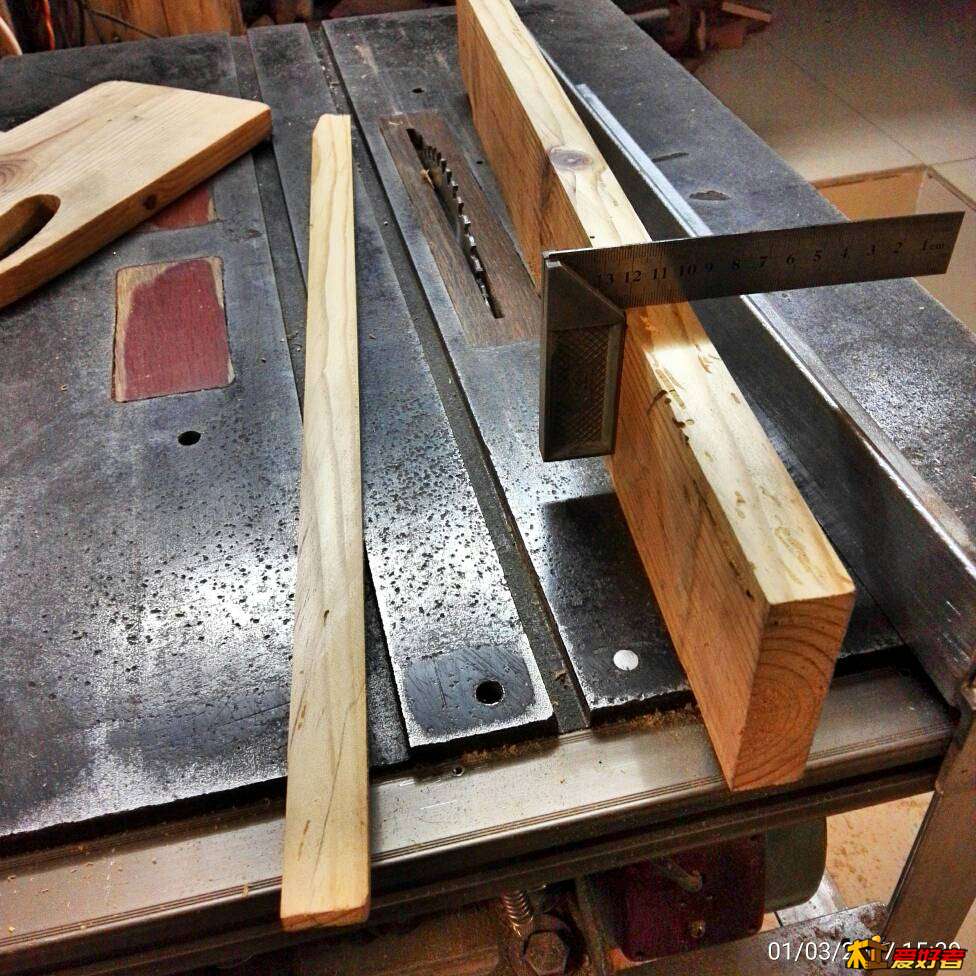

靠山做好了，很好用，稳定，精准。试锯了一块松木，变频器调到30赫兹就能轻松锯开，木料剖面光滑平整。因为噪音小可以安心操作，非常满意这次的制作。角度推尺还要找一找合适的材料才做的了。待续～谢谢各位回复的木友们！祝大家新年好！

+ d+ i/ F- ?, `

$ P: I/ J" e1 \; ], e( |

4 g* h  s/ A# K) E# B& ]

家和祥

想要

h2ochu

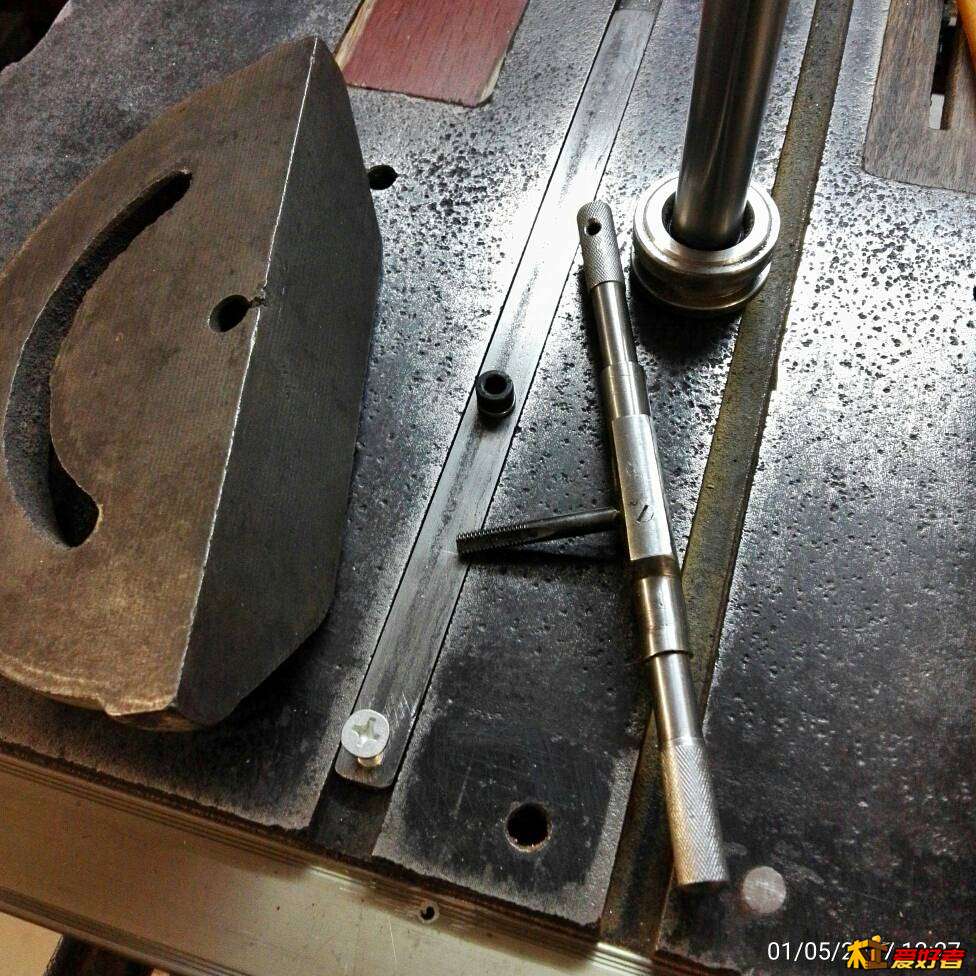

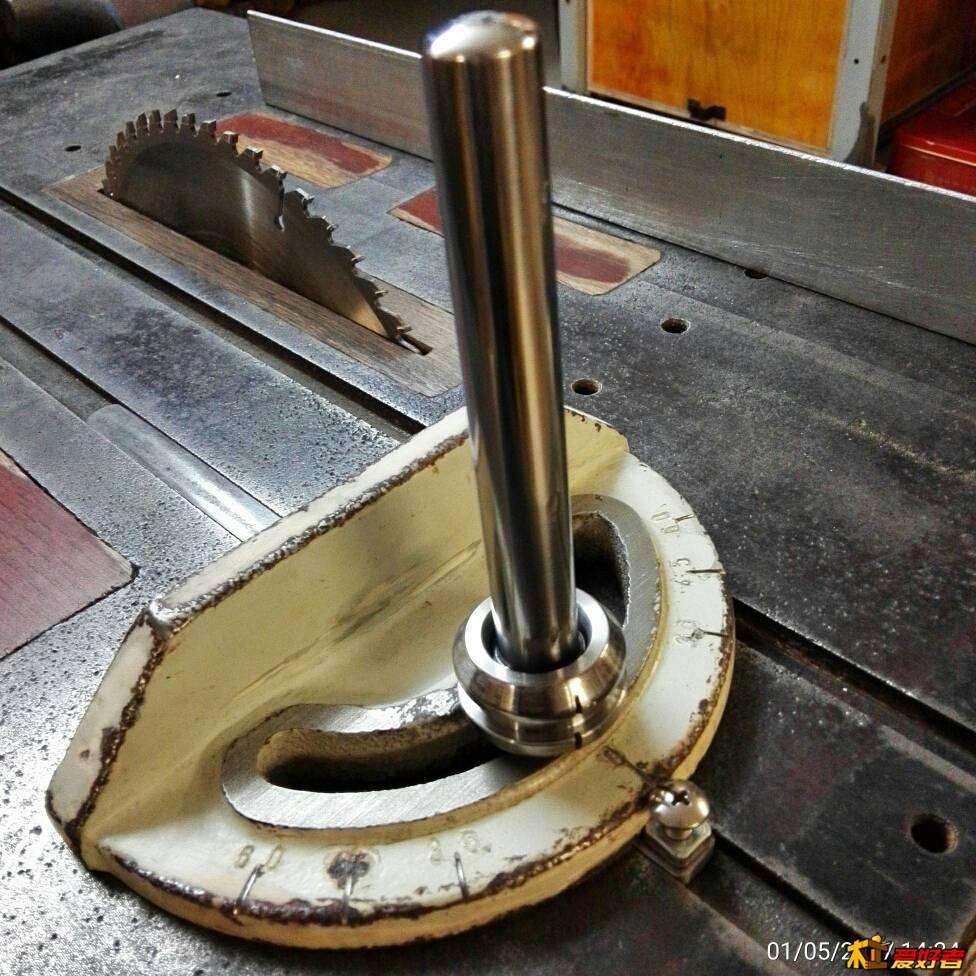

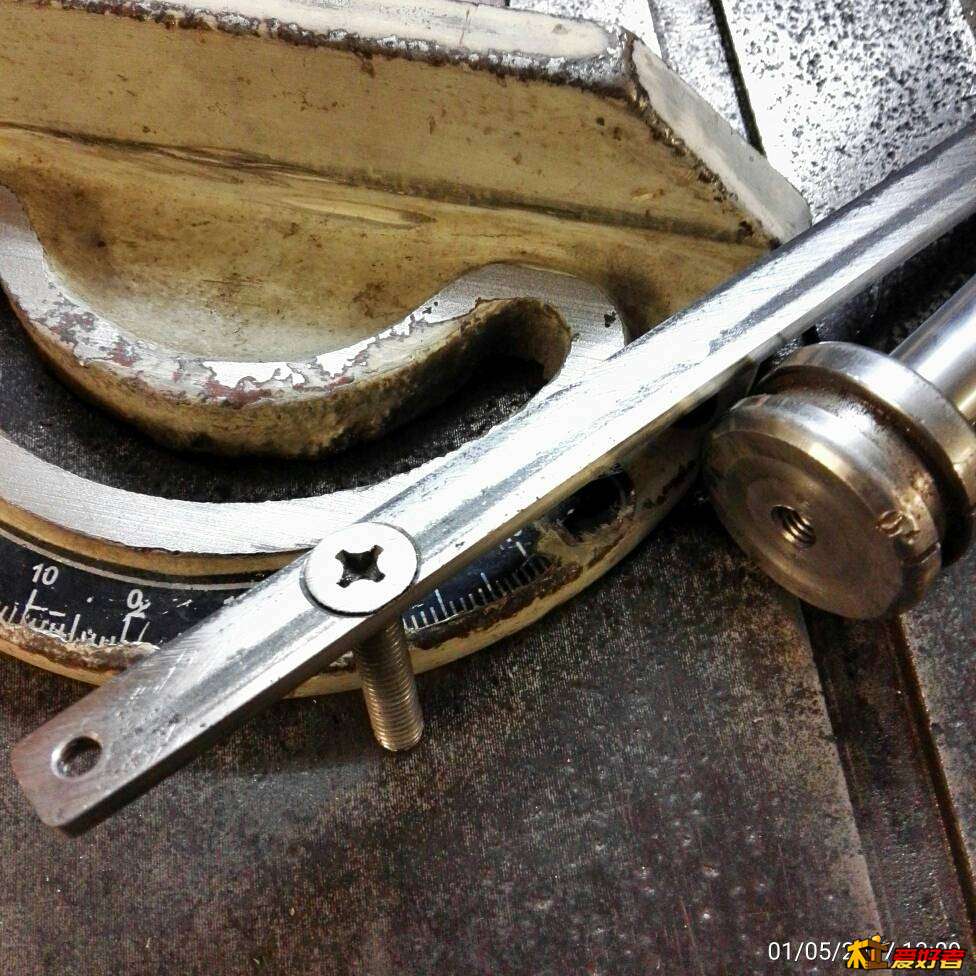

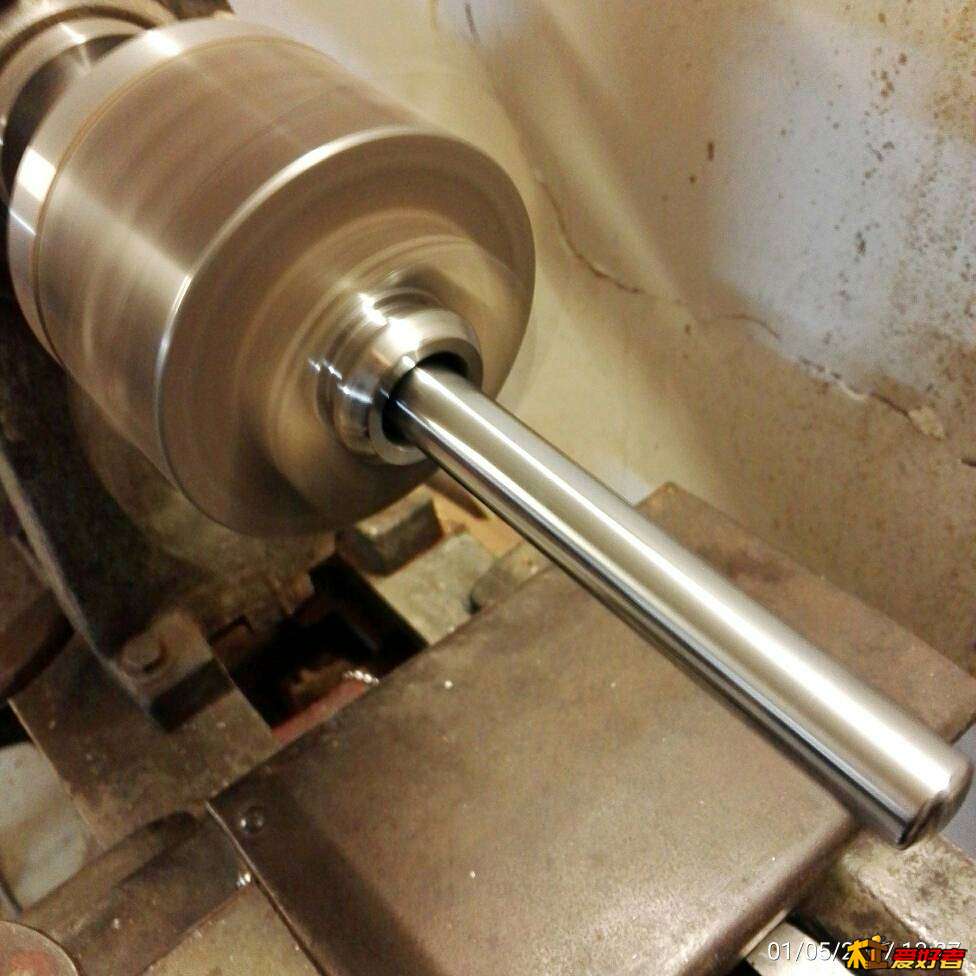

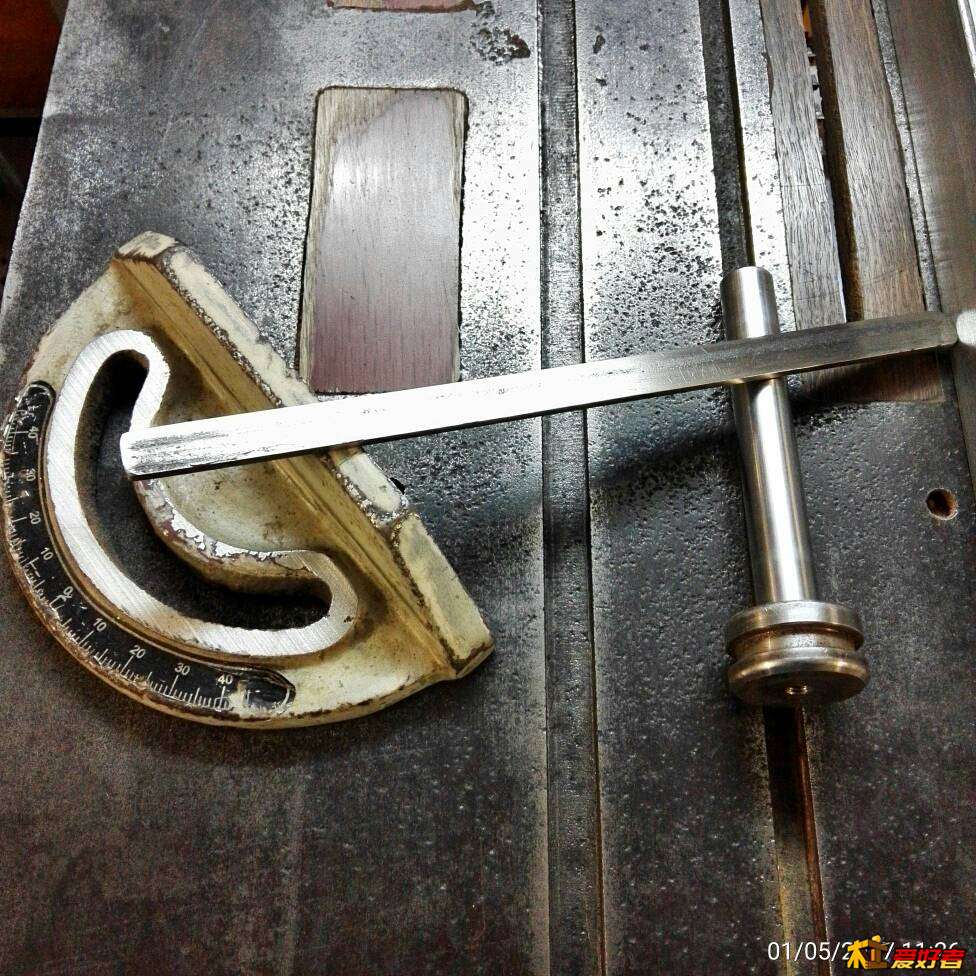

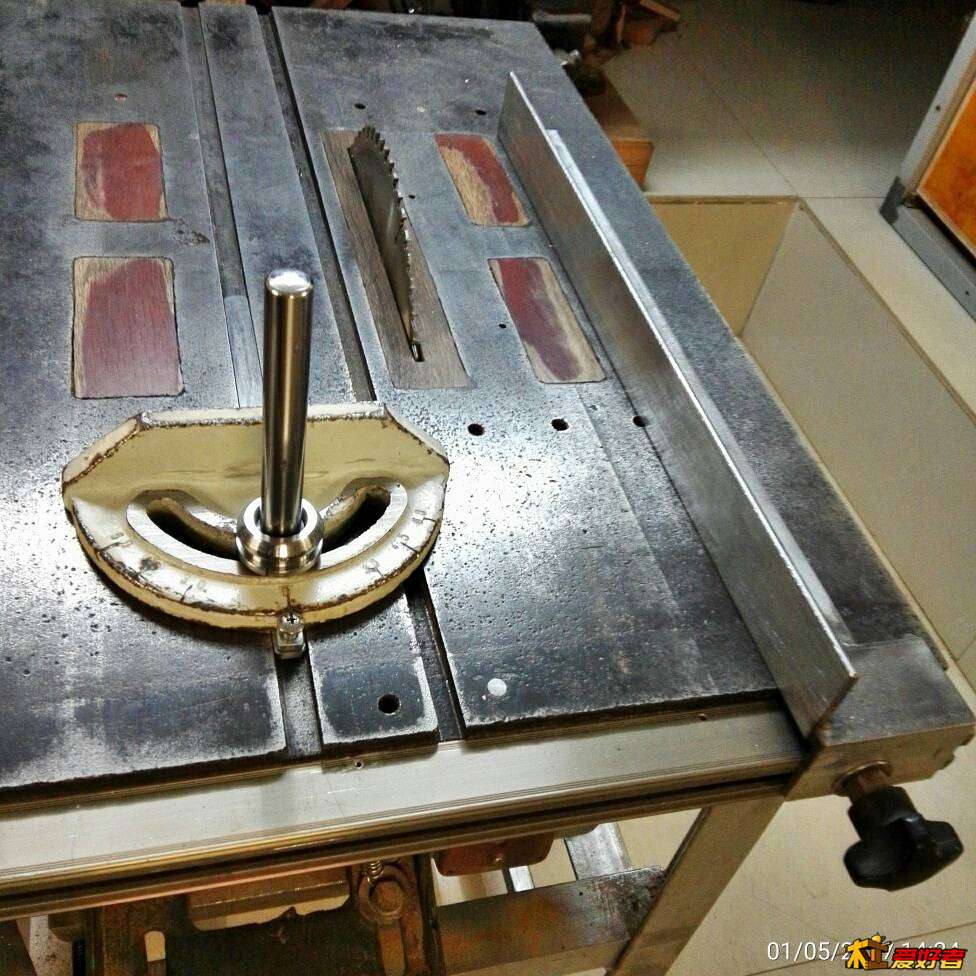

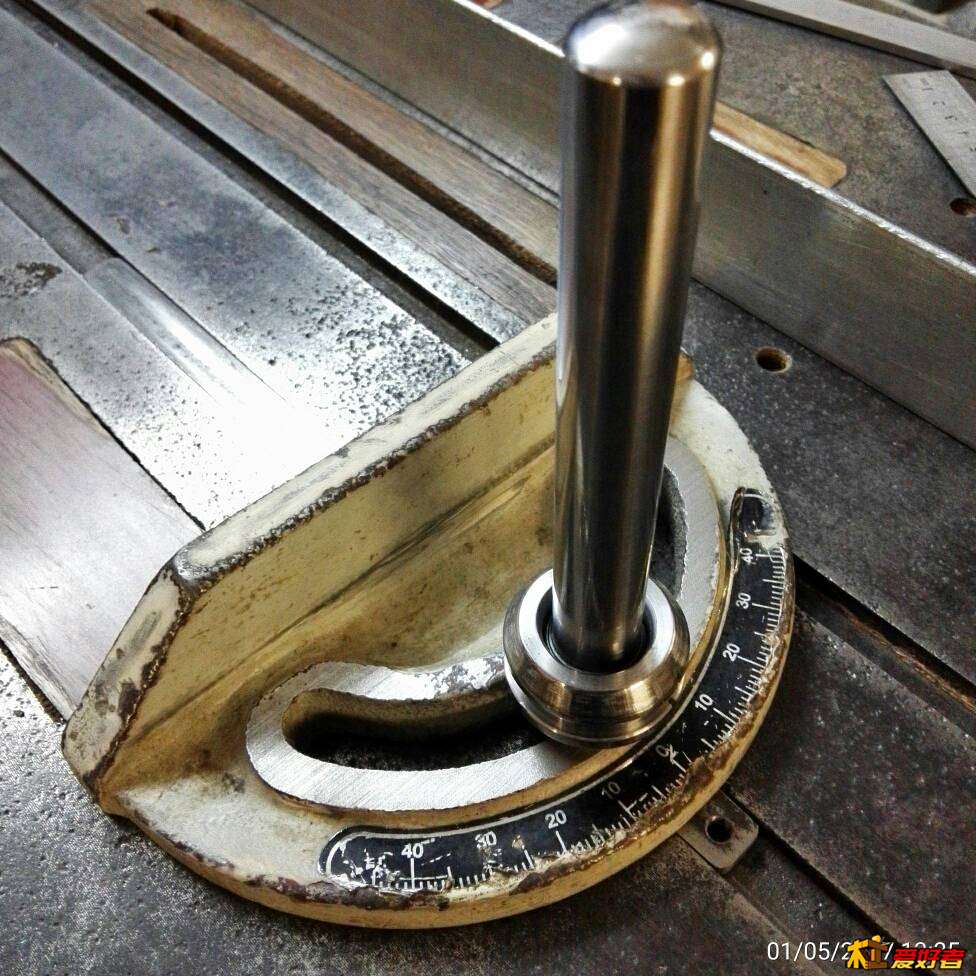

今天早晨去了趟回收站找好材料做角度推尺，一根钢条打磨了一早上，定位钻孔攻丝，半圆盘和手柄都是以前就备下的材料，这次用起来到处都合适，有精度有质量。
' ?  p' B7 q" R# `3 |7 z
1 u5 V) r+ o& D% p# n. G
/ k  j/ U+ R! J# D/ P7 v0 P6 E
! W! y! y  H& {

h2ochu

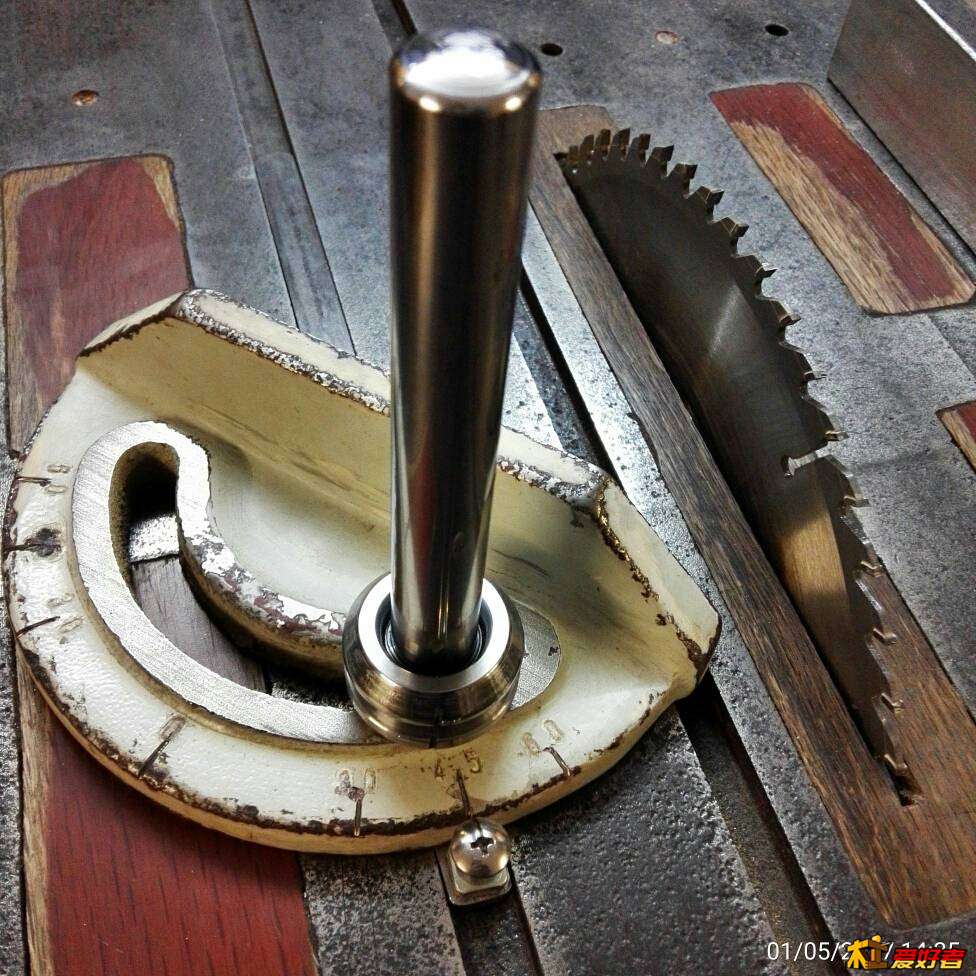

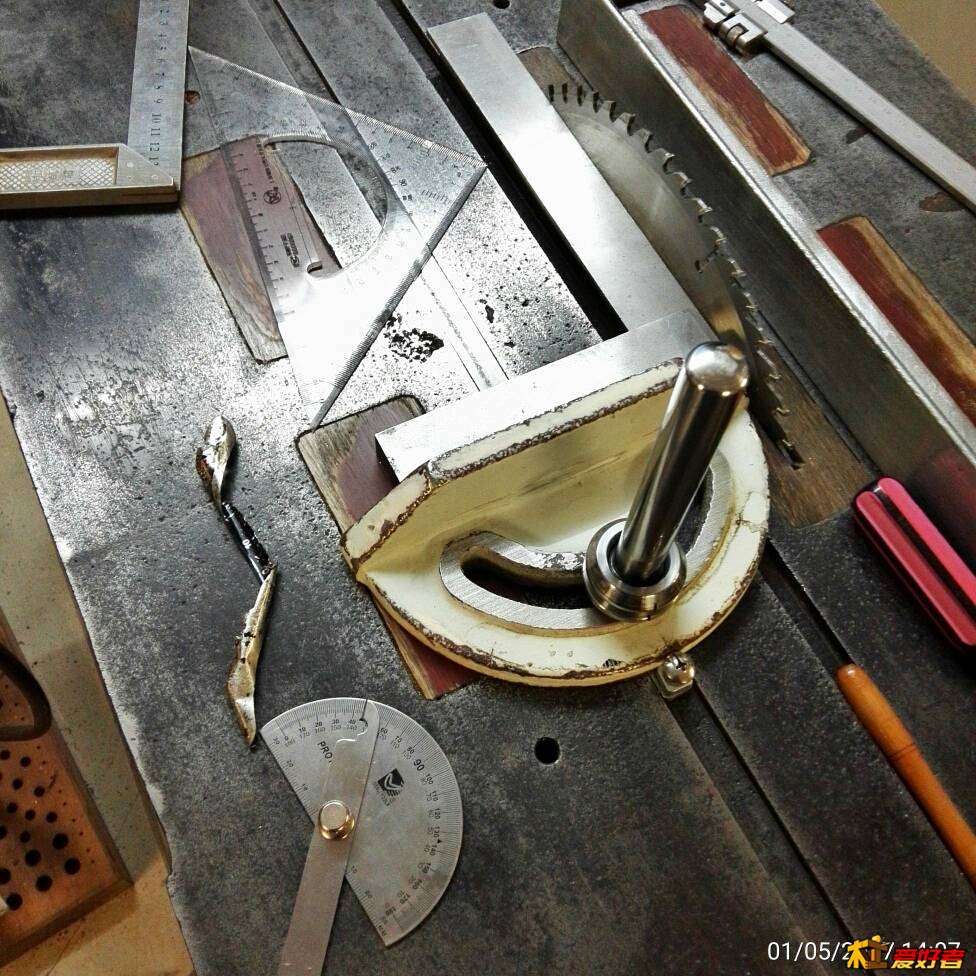

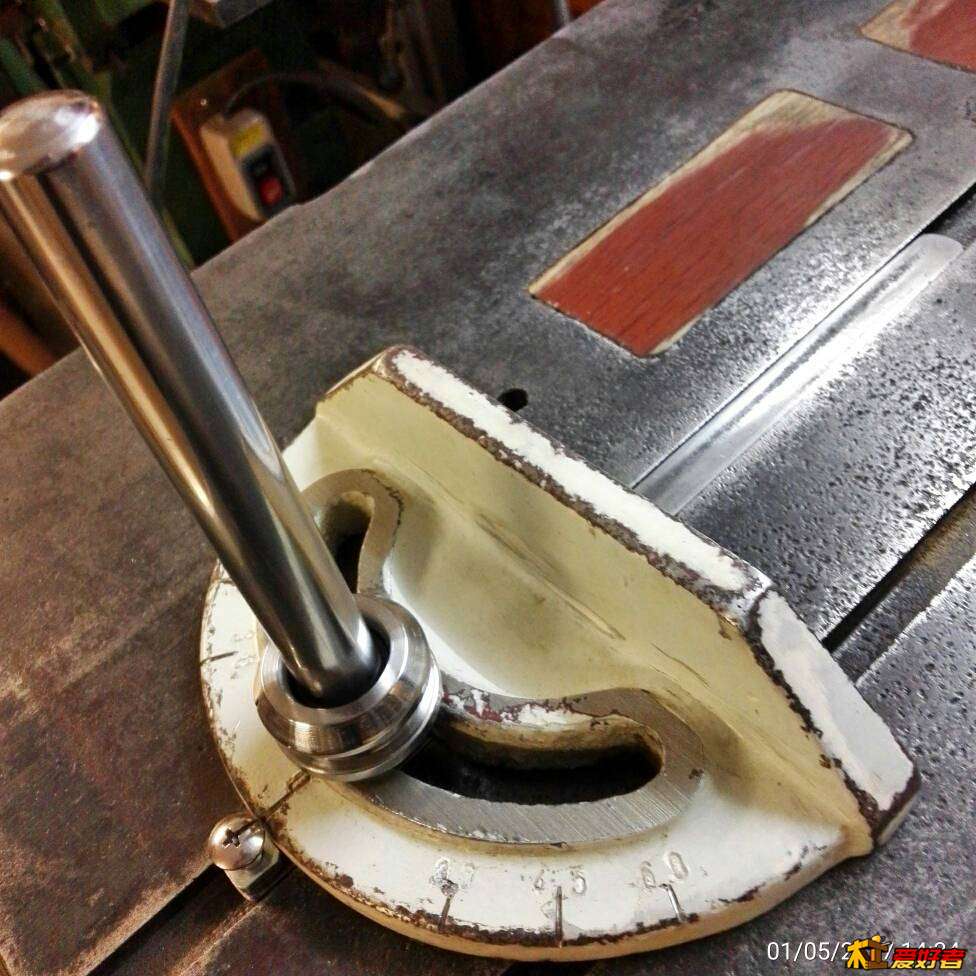

这块半圆盘上的刻度标记是贴纸的已经破旧不堪，且不准确。在台面上用量角器三角板量体裁衣，重新刻画了0度、30度、45度和60度刻度，用钢印号码冲数字，结果发现白色漆太厚一冲漆面就碎了，再铸铁上试了一下也冲不上去只好做罢了。小吊磨上小砂轮片刻上刻度算是完工。
8 U7 I  h' C' p5 [6 z8 o


: k9 L. x3 s( w+ ~* n4 v# H: m. U; d8 Y

/ R7 s0 y' L0 j! t( t3 K

h2ochu

至此这台自制台锯终于完工！感谢各位木友的支持和回复，祝大家diy愉快！
( O8 e/ P5 `- ?/ H

wjx136

看完不得不回贴，牛逼啊！先关注了再说
