学做台锯

h2ochu

驿风 发表于 2016-12-27 12:24
兄弟加油，也有类似的东西，想折腾个台锯，向你学习

( ^$ {( z& Z! s) y4 \& b4 C一起来动手
/ k! ~0 p. N6 b8 M6 E! Y! T* g

Aaron大叔啊

我就爱折腾，成功失败都无所谓！重要的是享受过程祝你早日成功
; \; J" m5 D+ F+ H' ]/ ]8 K! F

杀菌剂

支持！
8 J0 F& E' a% h) |

h2ochu

Aaron大叔啊 发表于 2016-12-27 14:36
1 x% Q8 ^& [& A( B  p& Q我就爱折腾，成功失败都无所谓！重要的是享受过程祝你早日成功

5 c9 g/ D9 J+ |6 \3 [+ g; n谢谢木友，同乐！
% D6 e" v1 e  F  q, ]2 X2 D

h2ochu

杀菌剂 发表于 2016-12-27 16:03
0 Q: B, t! J8 l  k' ~. B' n支持！

谢谢木友支持
9 B# T* l3 x" W; d! X

h2ochu

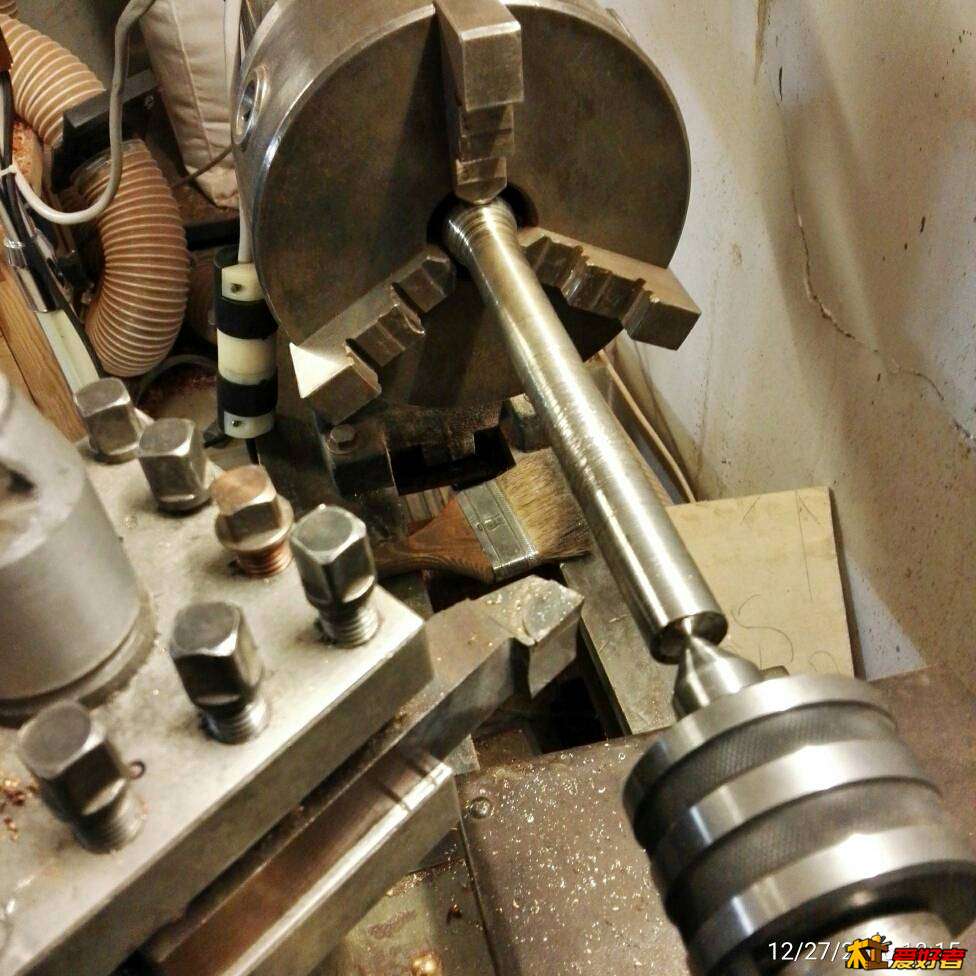

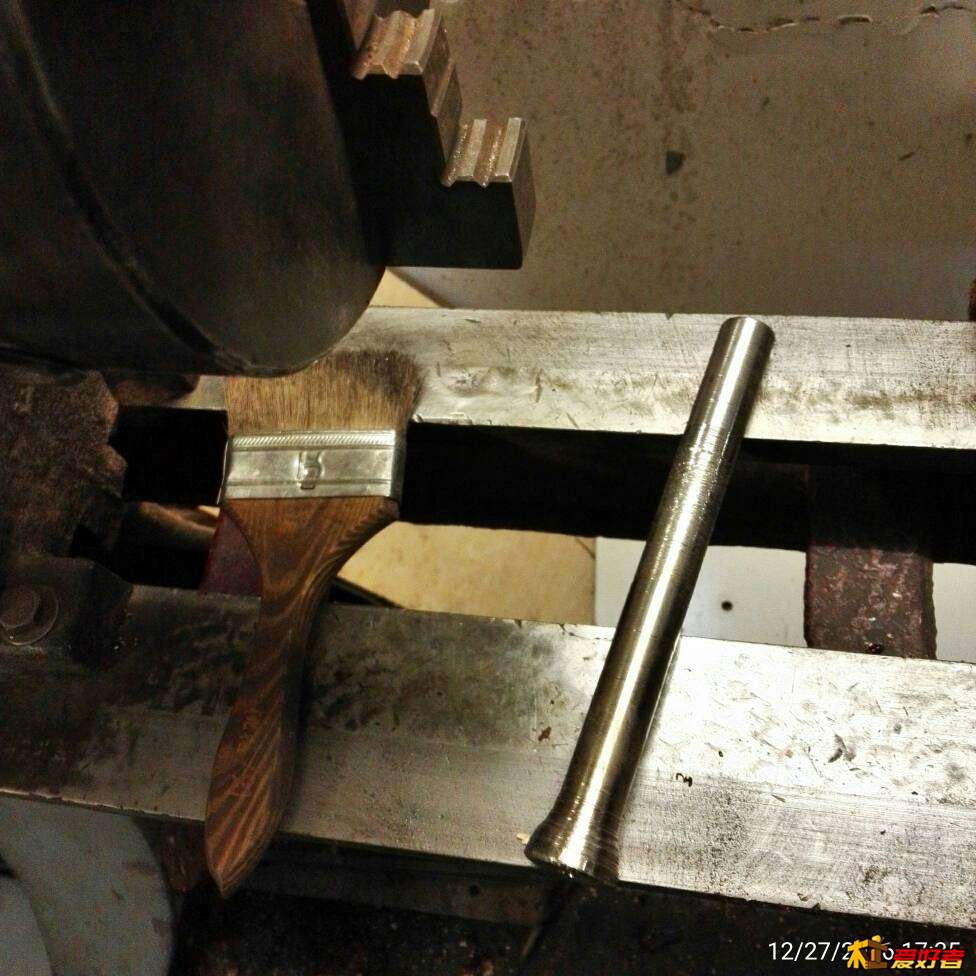

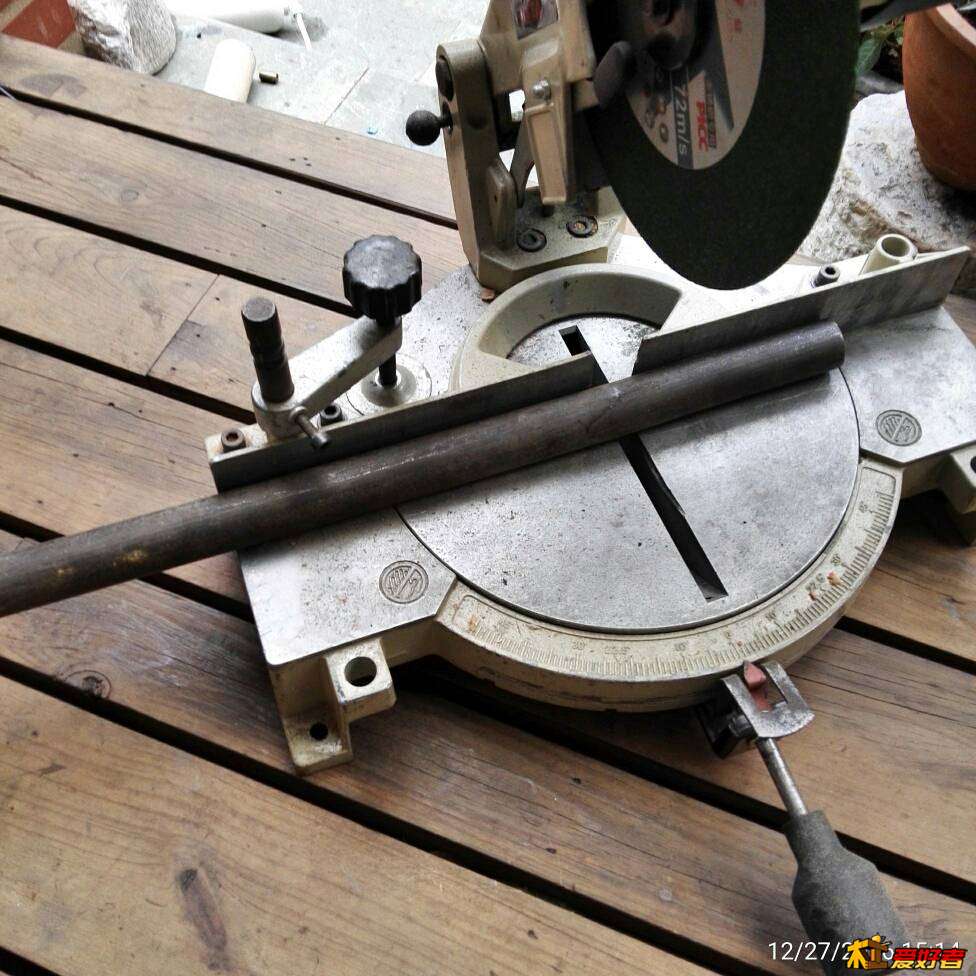

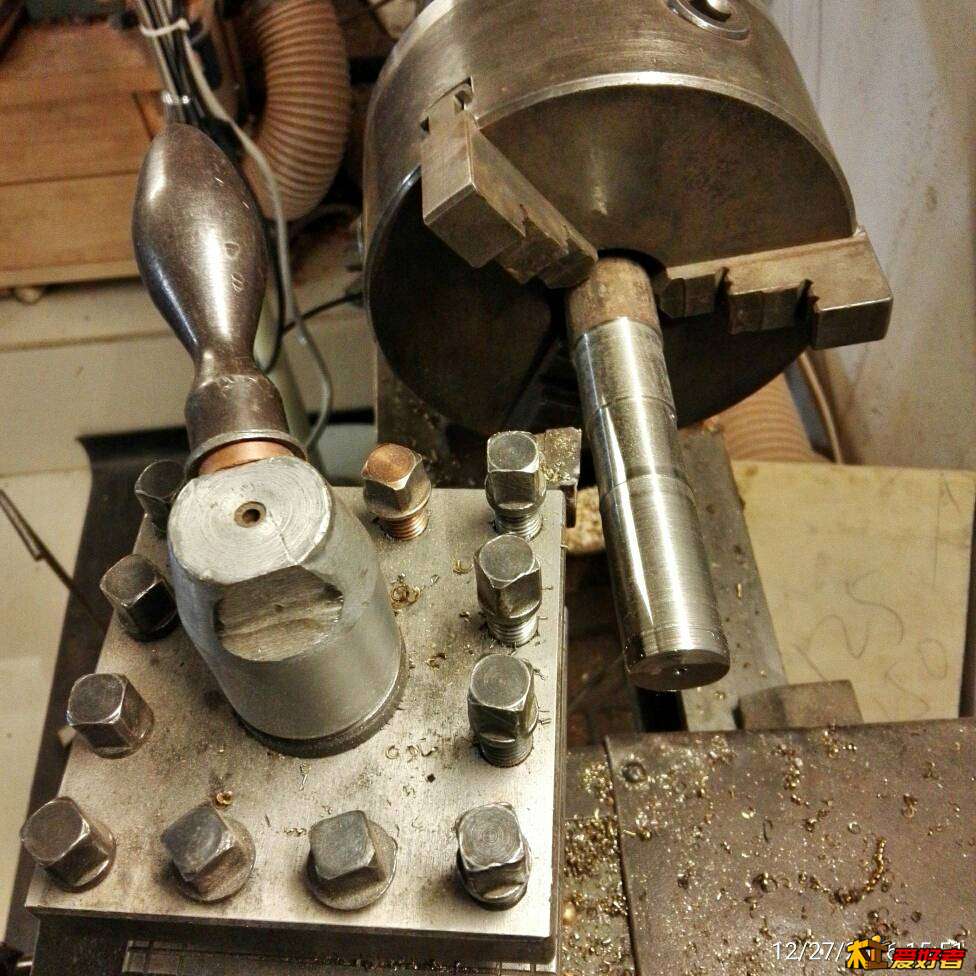

为了将机芯吊装在面板上，我需要做一对吊耳并安装轴承、轴。翻出家里平时收集的各种铁，一块块端详，有一对轴承座可用，轴承内孔20mm，找了几根轴直径都不对，只好自己车一根。刚好有一段直径30mm的圆钢，要车削到20mm不容易啊！终于车出来表面很粗糙，不能叫轴只能算个销子
  j$ x" v5 M6 U& B
& C$ j6 |- O) g- @! T3 b


9 l& R% D. A% H+ g; R4 O

h2ochu

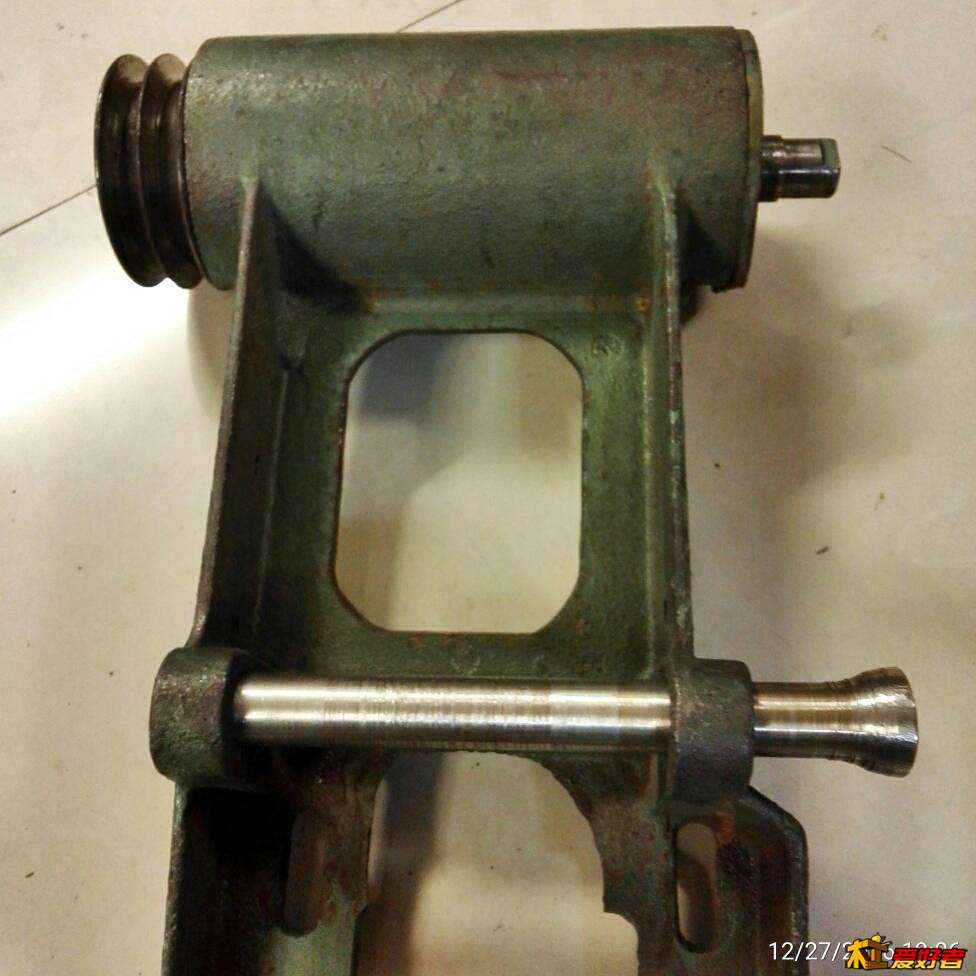

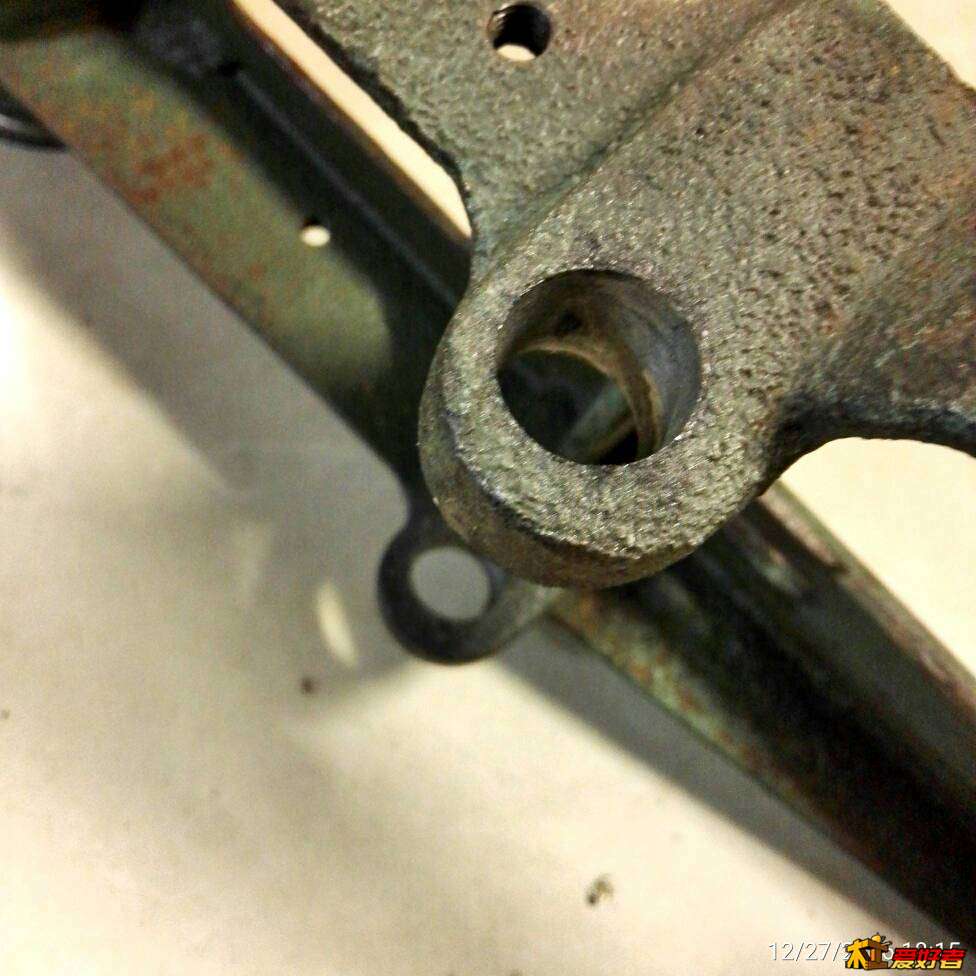

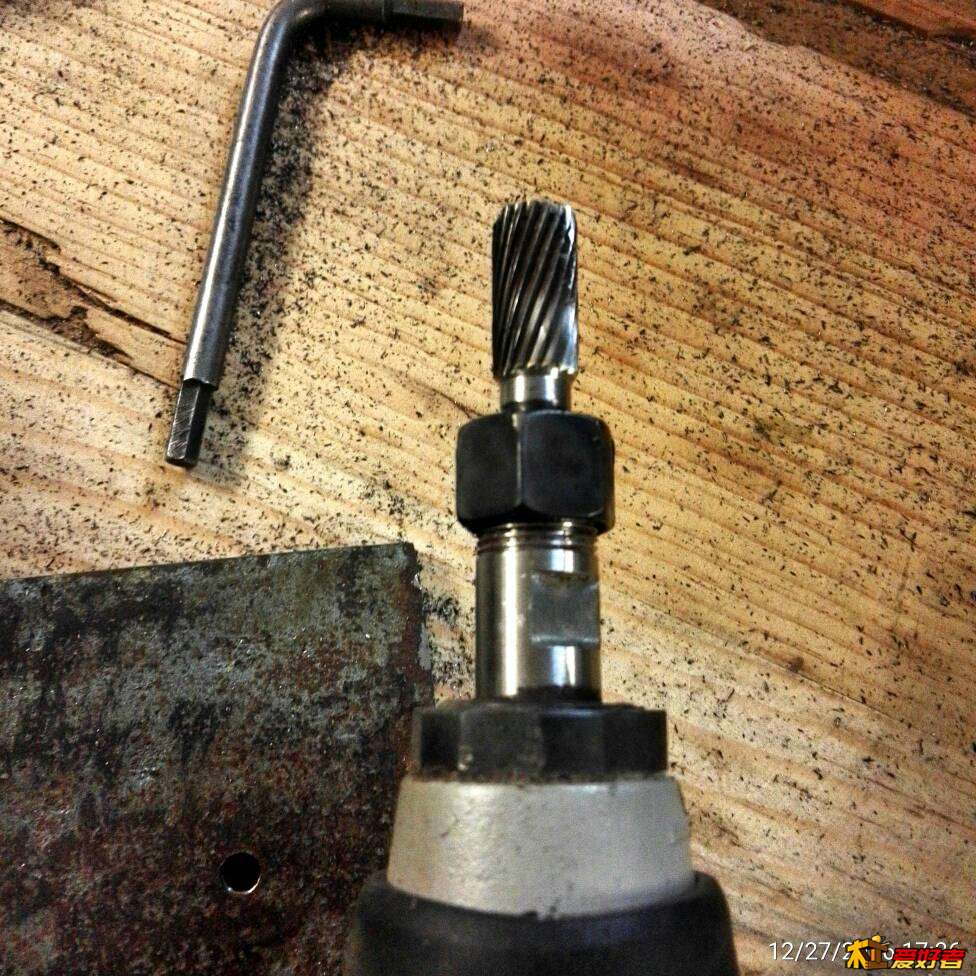

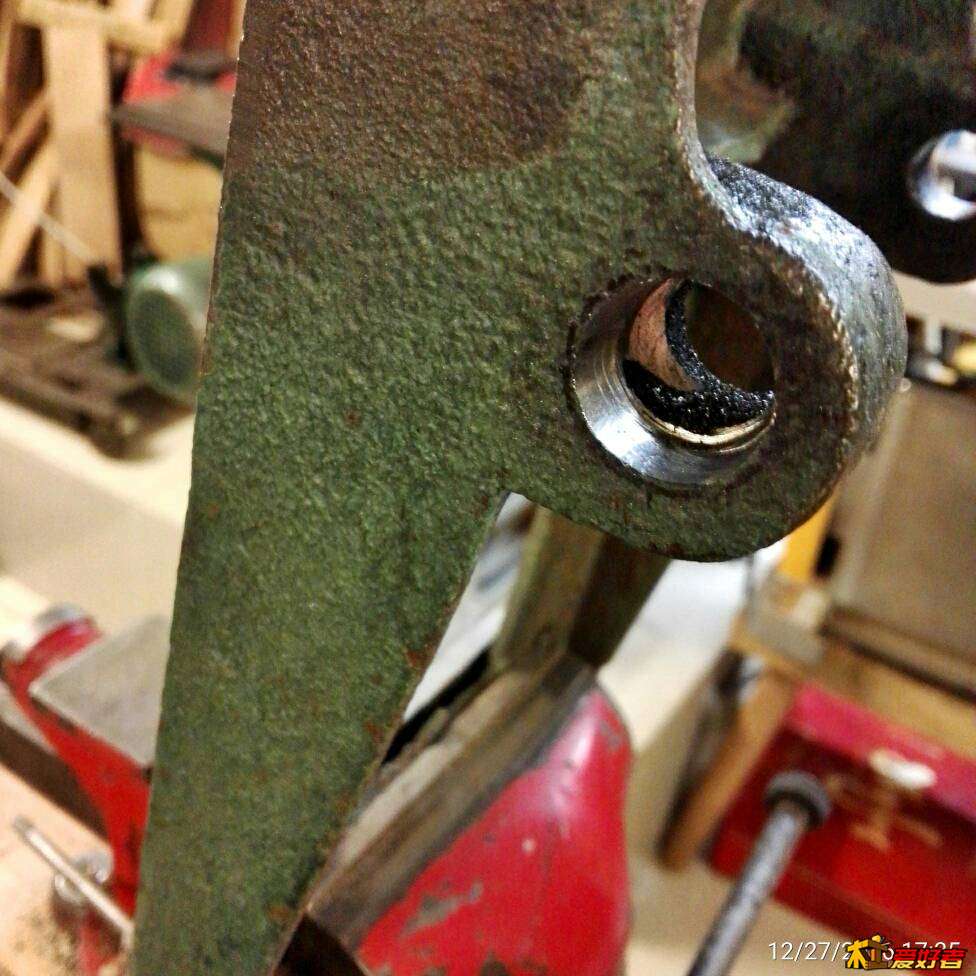

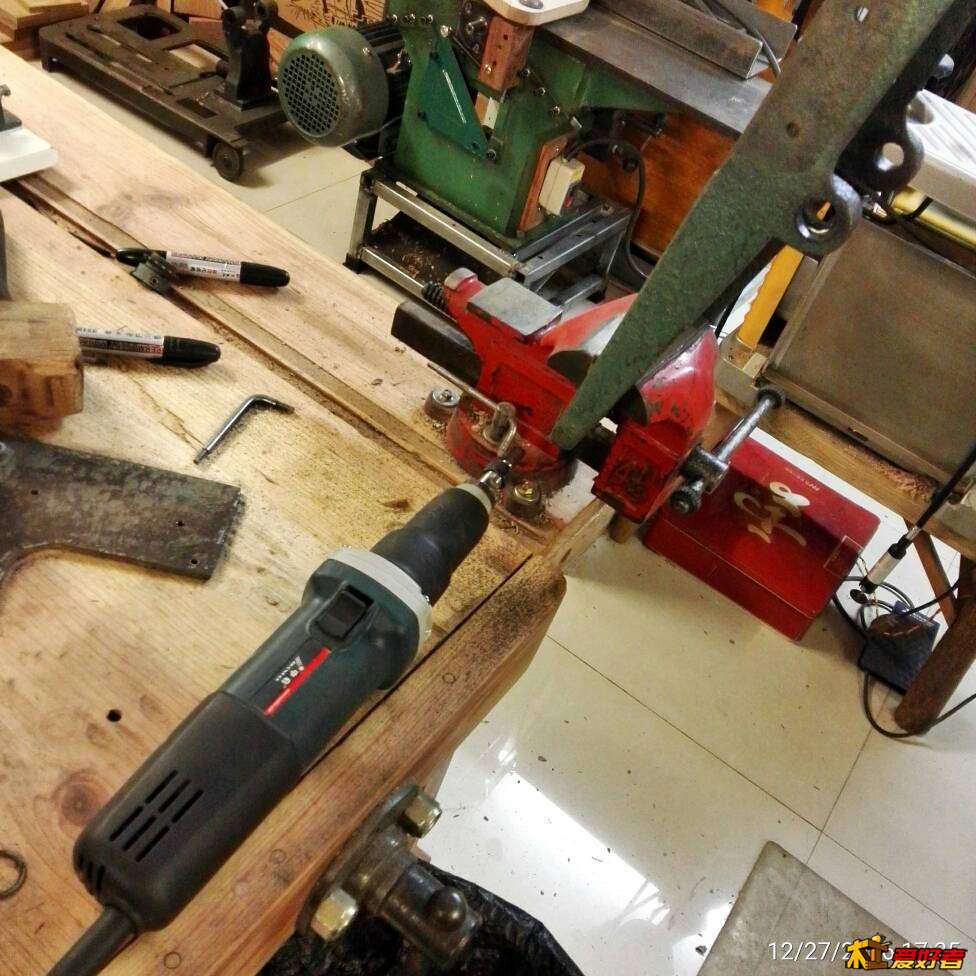

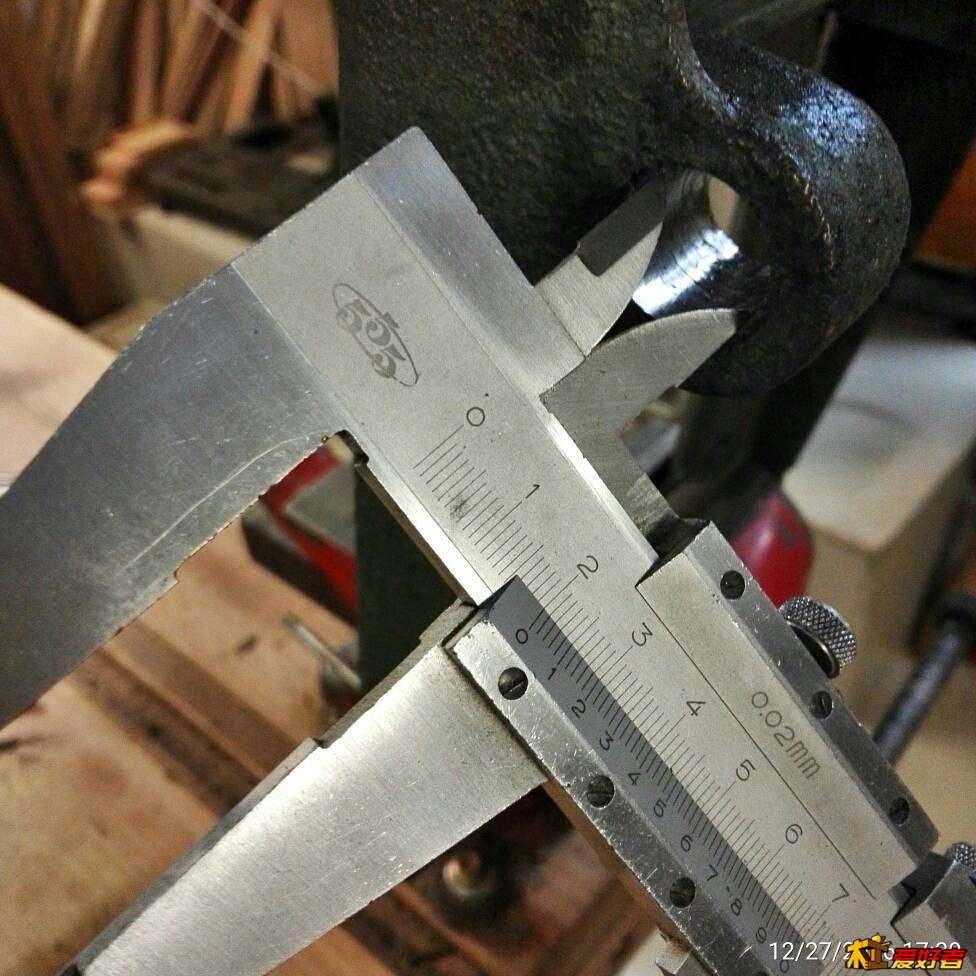

耳朵上的孔以前是16mm的并且孔开的偏向一边，要扩成20mm.的孔才能用。用我的高速钻加上合金锉刀头扩孔

9 \+ g  b/ @0 b) L3 J0 w
9 v0 A# e( o/ o, r$ S2 l' P


5 j0 T# Y6 u4 F6 v

青龙鱼88

重型武器，

h2ochu

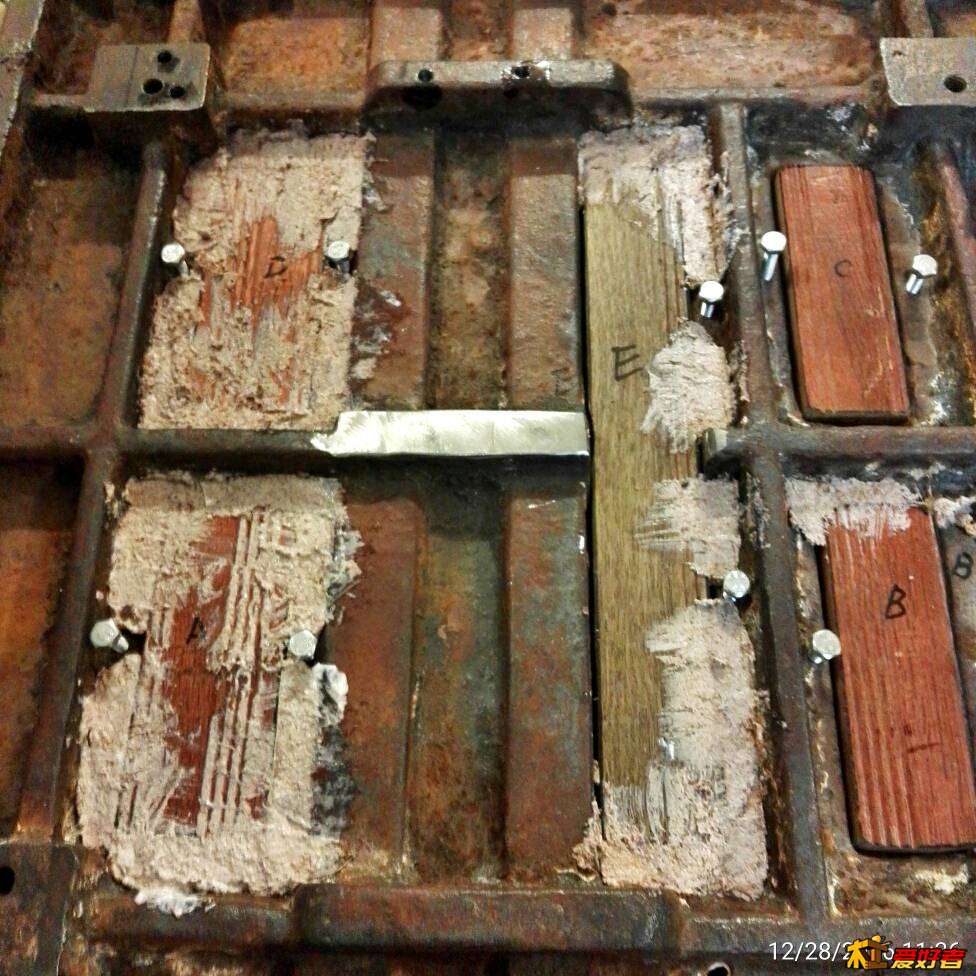

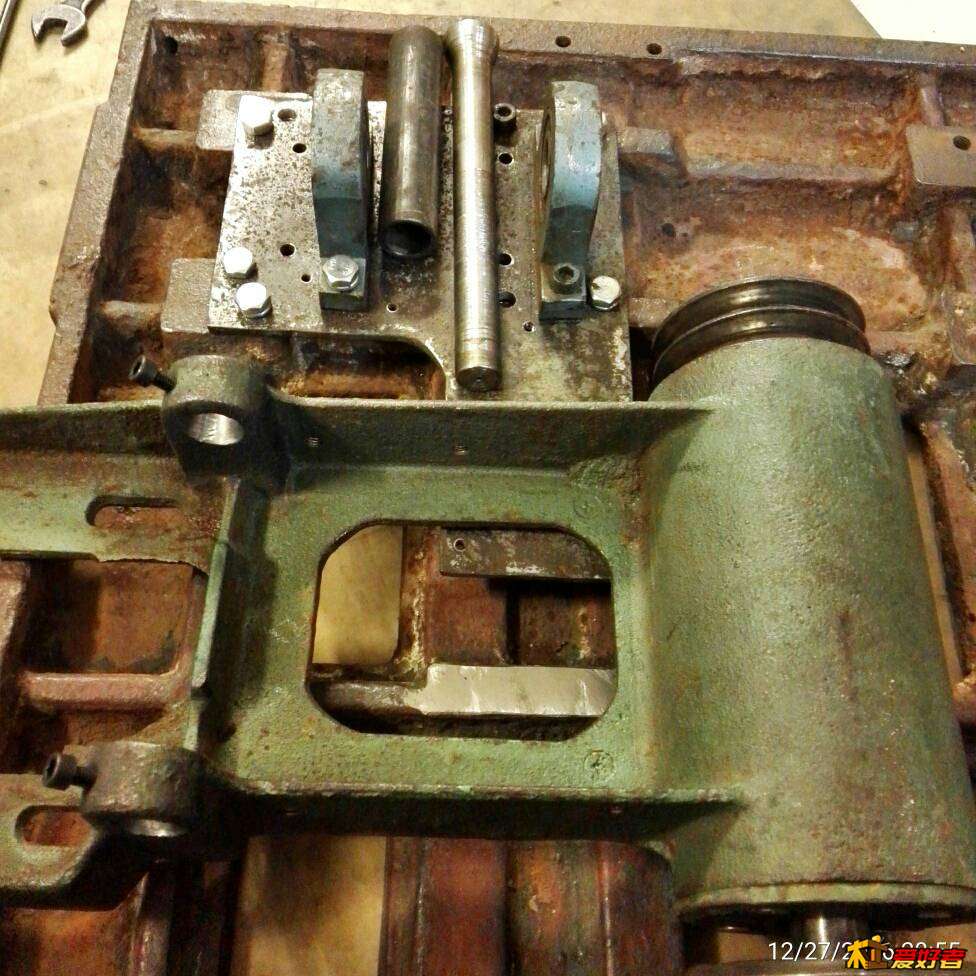

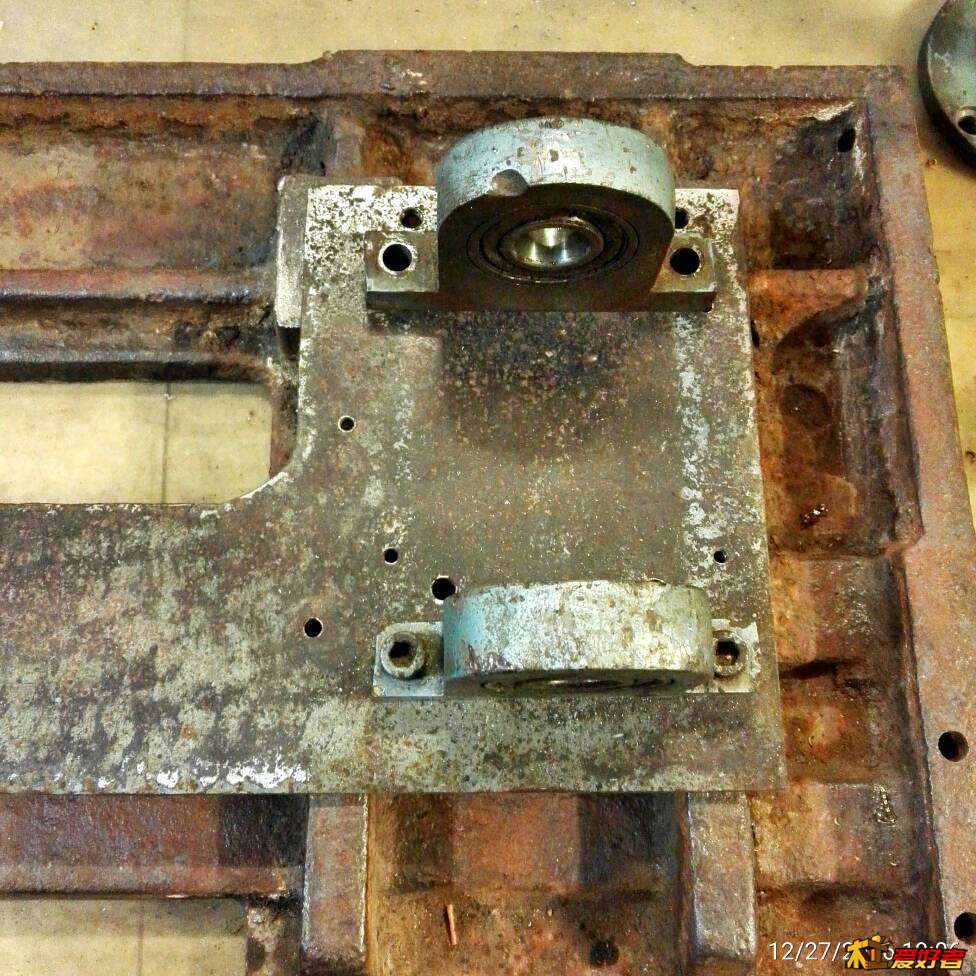

几个可用的部件准备好了，定好位，准备打眼。
$ I! d7 t' Z; Y5 _* r3 k, H; S
$ I% E& R! ?# ?" l- A

7 q' E, N* l: K4 c4 y
. T4 {) @4 l$ l6 u. d  f* R

h2ochu

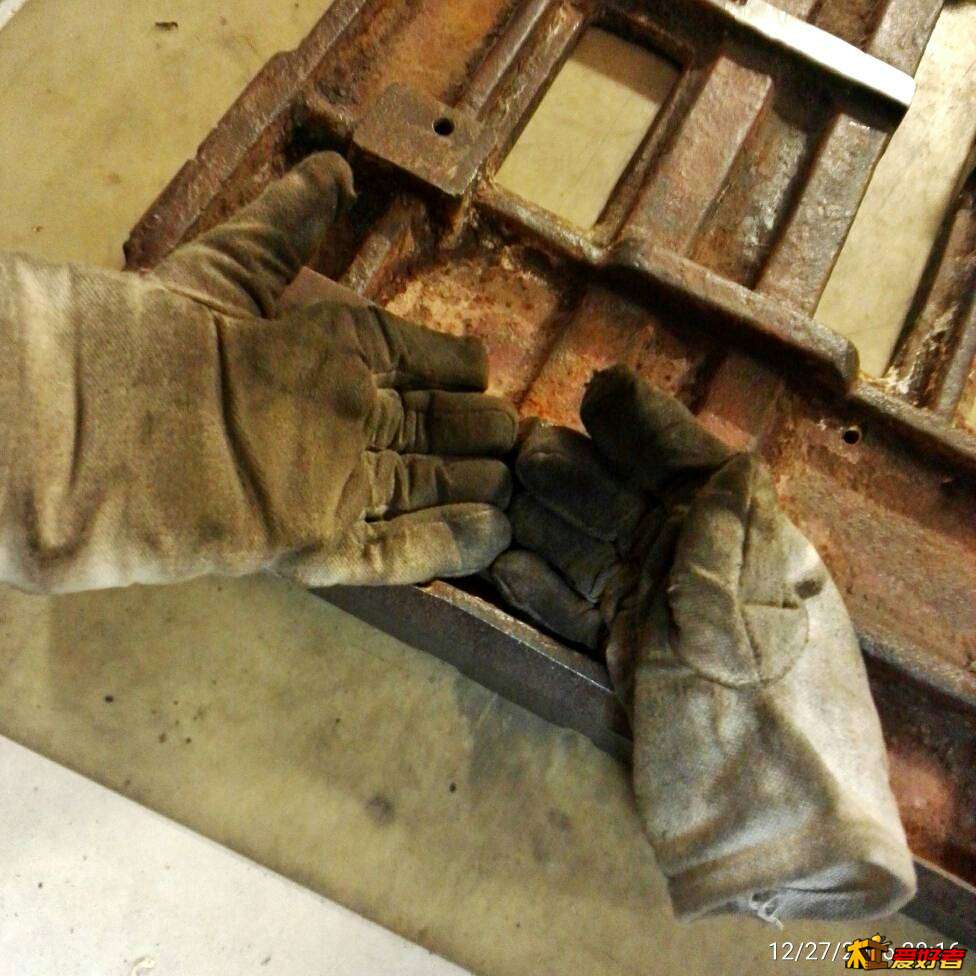

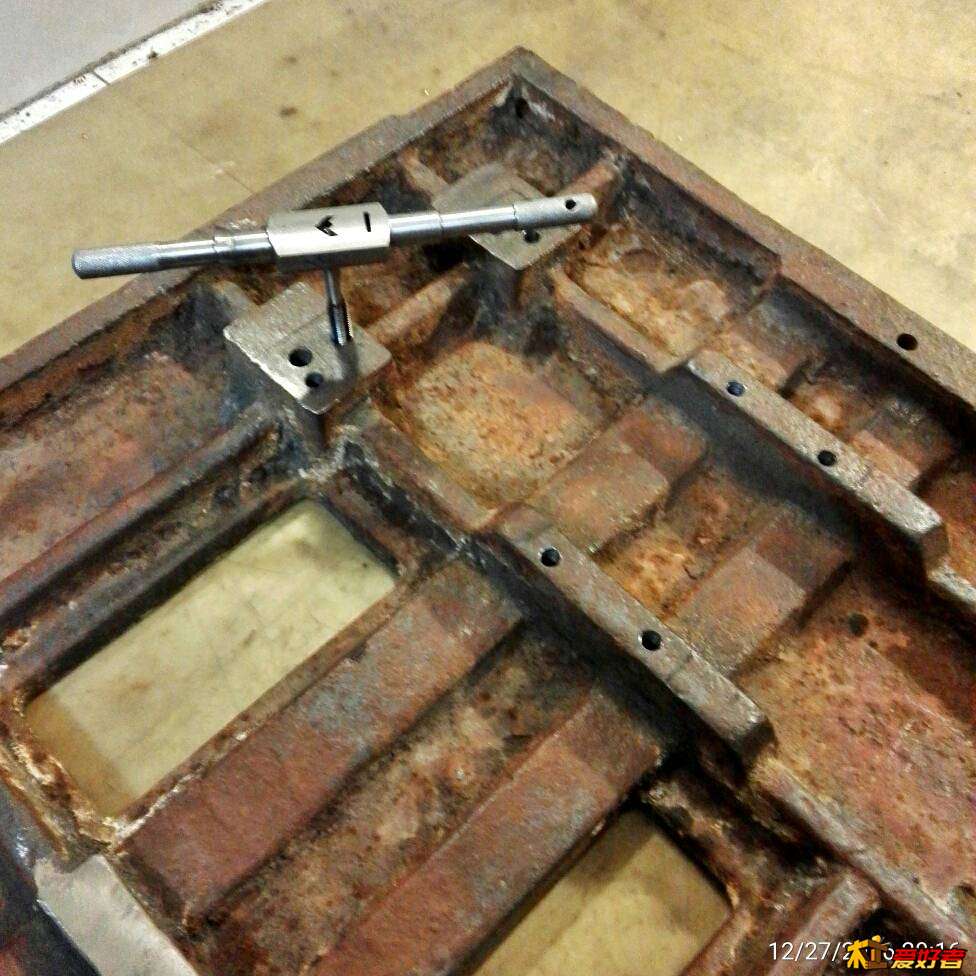

台板太重了用台钻打眼行不通，该我捡来修好的飞机钻出场了！强力插入瞬间打好几个6.8mm的孔，攻上8mm的螺纹，每一层次上4颗螺丝强度够了。
很累了收手明天接着干。
1 e, c4 Y1 u$ o1 K2 @, u3 @
( q' i) `3 d: z" B5 U: l+ l. V) C
# \$ H: X4 A0 c- }) l+ _

h2ochu

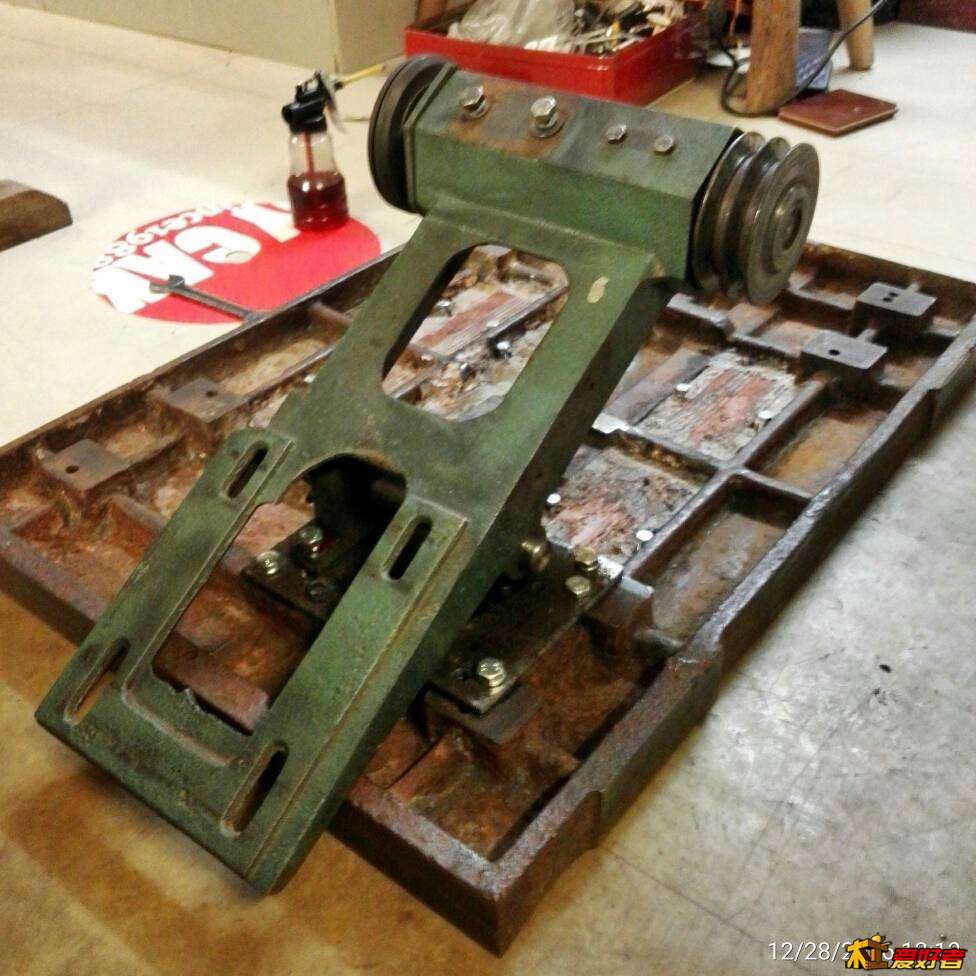

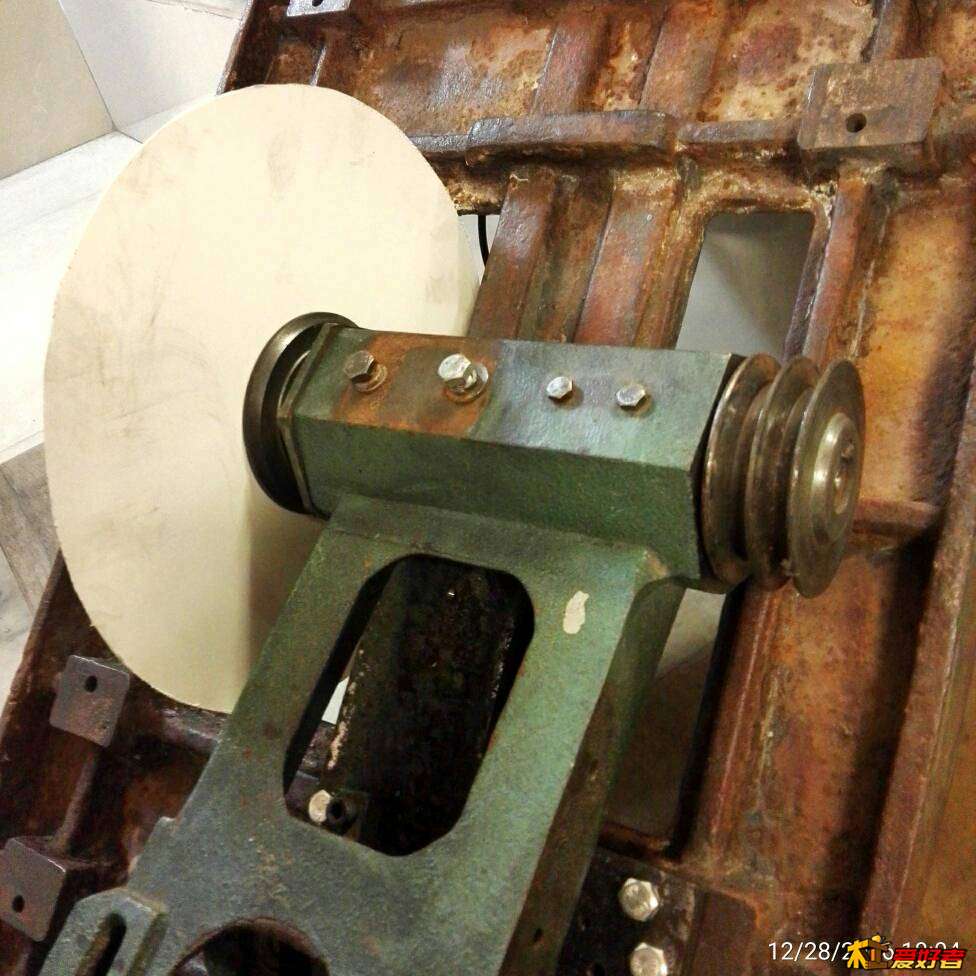

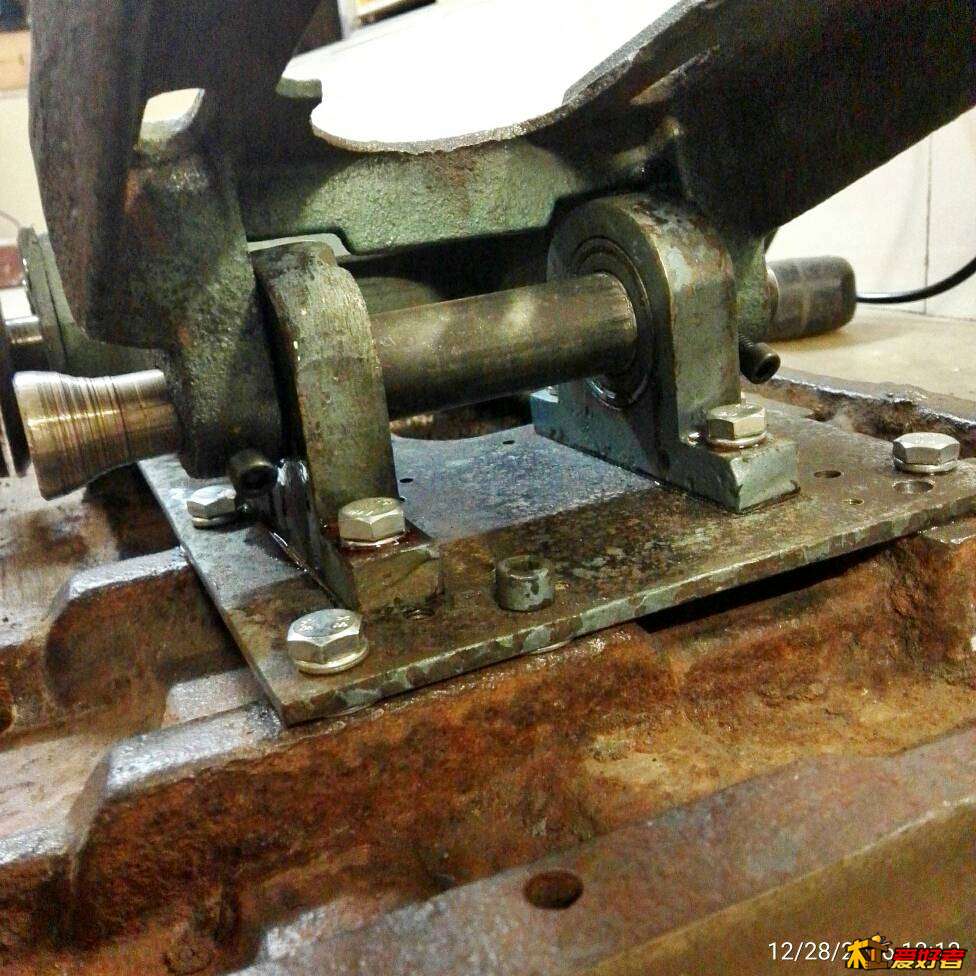

锯轴装好了，摇了摇架子不偏不摆纹丝不动，进展顺利
( N: p* T/ N( P( k
, o) A* T) z+ P: d
# c% C8 X; K$ f/ e2 [) {

h2ochu

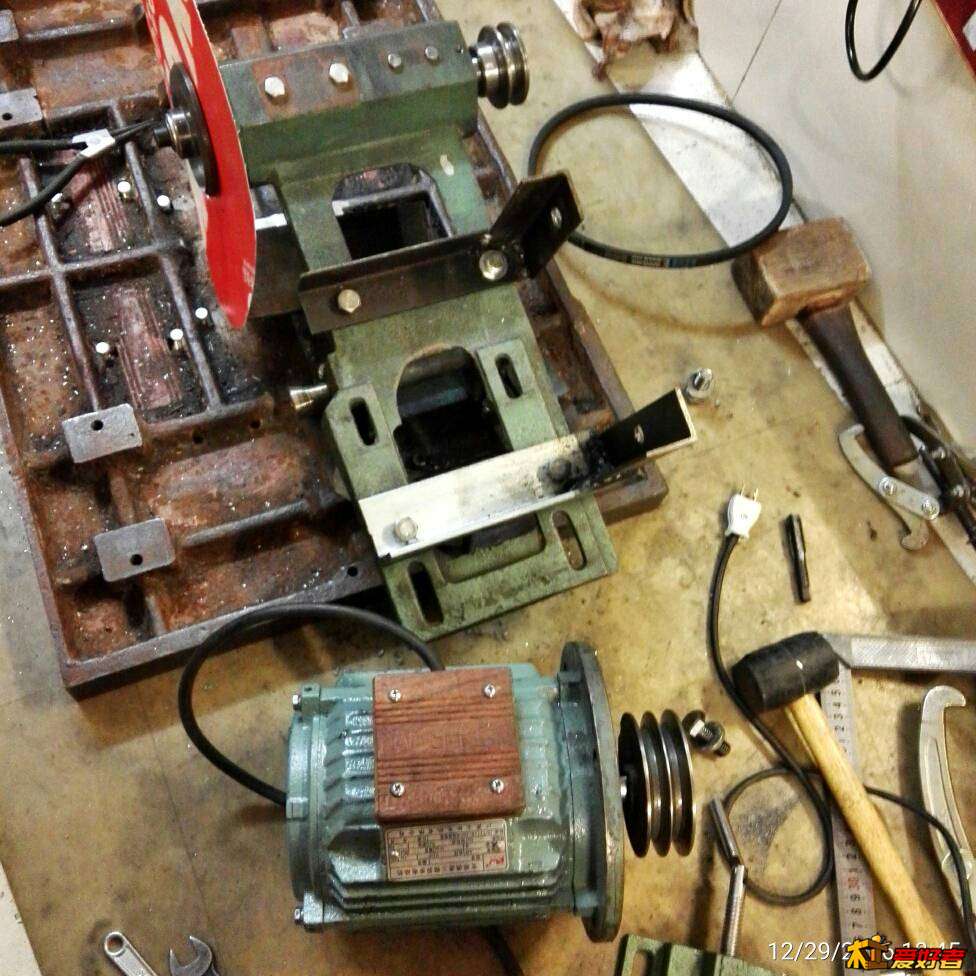

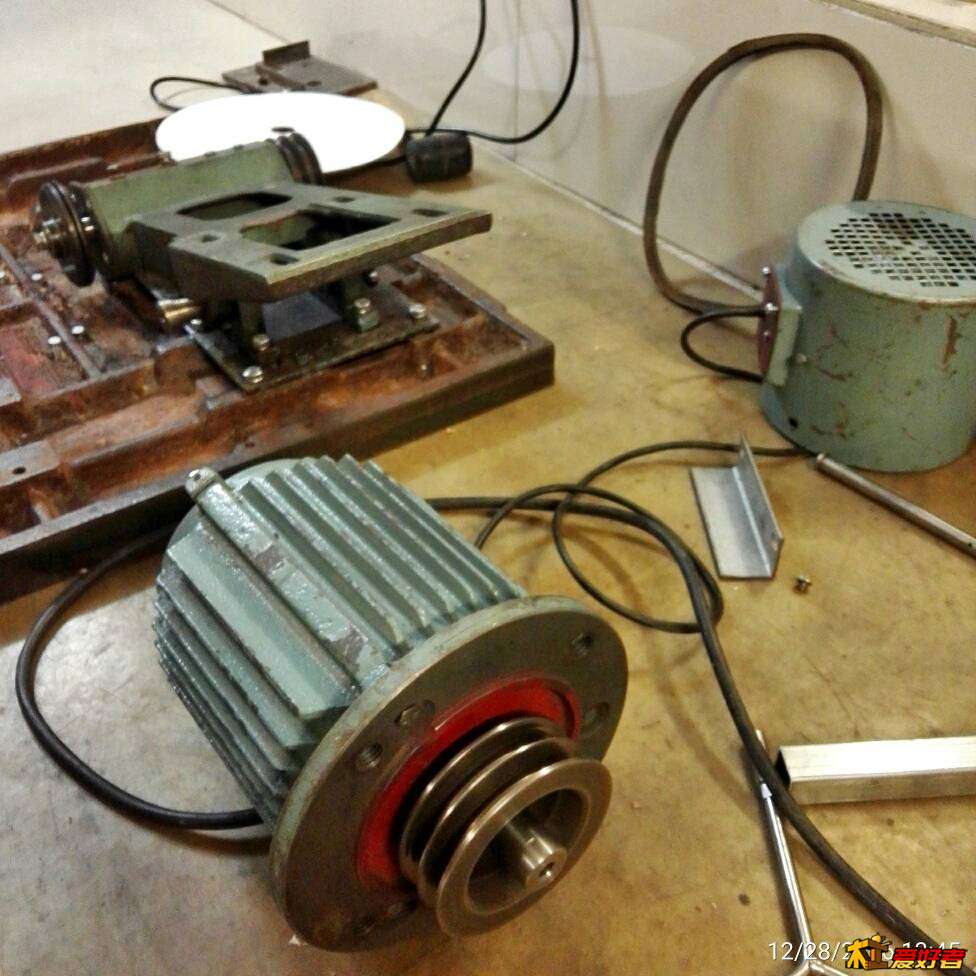

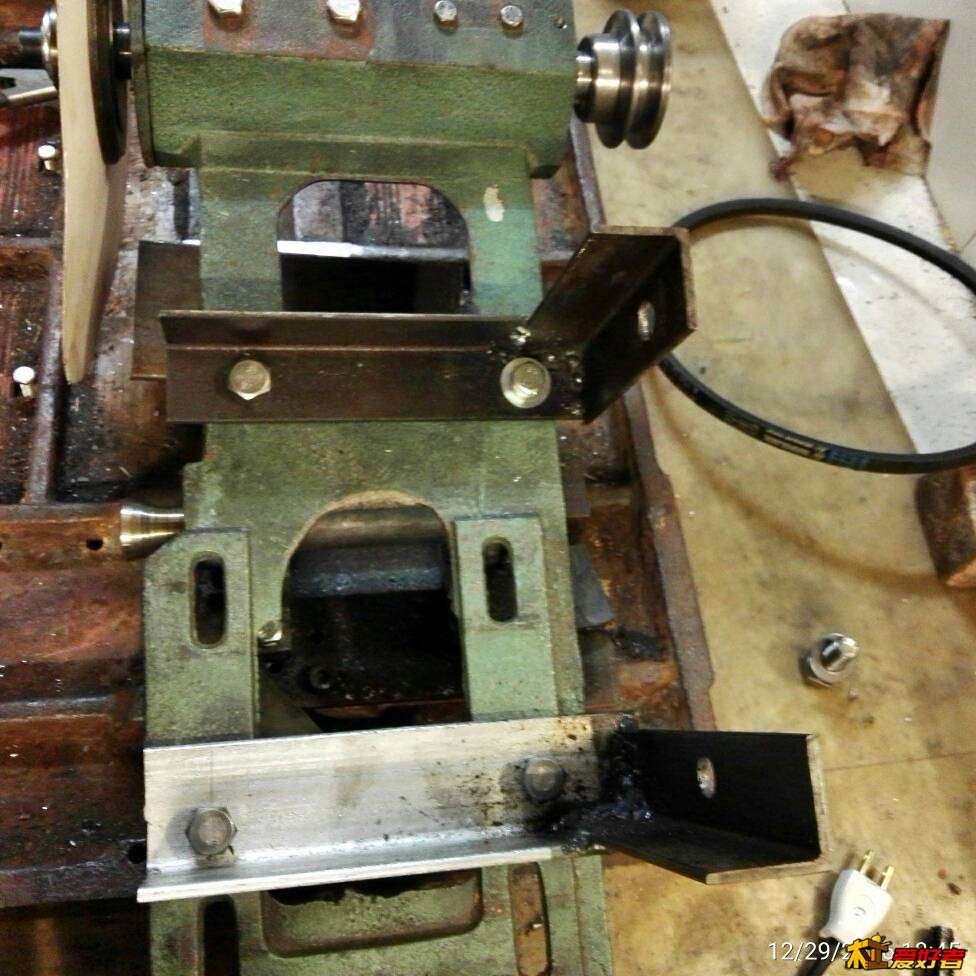

下面是想办法安装电机，现成的皮带盘刚刚合适，这台电机运转有力稳定静音，2800的转速，各项都符合我的目标，对于这个架子来说电机如果是卧式的就完美了，可惜这种立式机得费神安装，用角铁想想办法变立为卧。
7 [, s& D: N$ x- Y8 y
2 C3 q4 o1 s7 S$ e* F; Q6 ~
2 _; p8 h  v# S+ I& |

h2ochu

越来越重，一个人难翻动了，今天终于将电机和皮带盘弄好了，开机平稳静音。

a-energy

大工程，有看头！

h2ochu

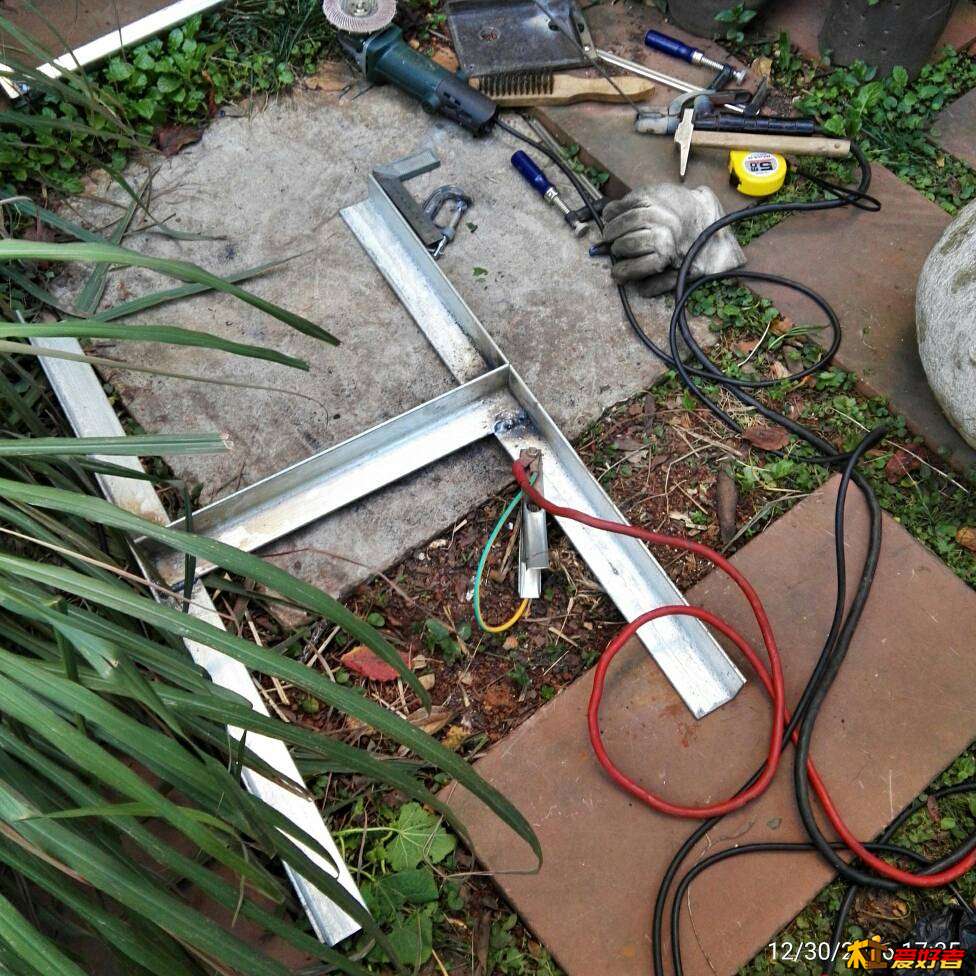

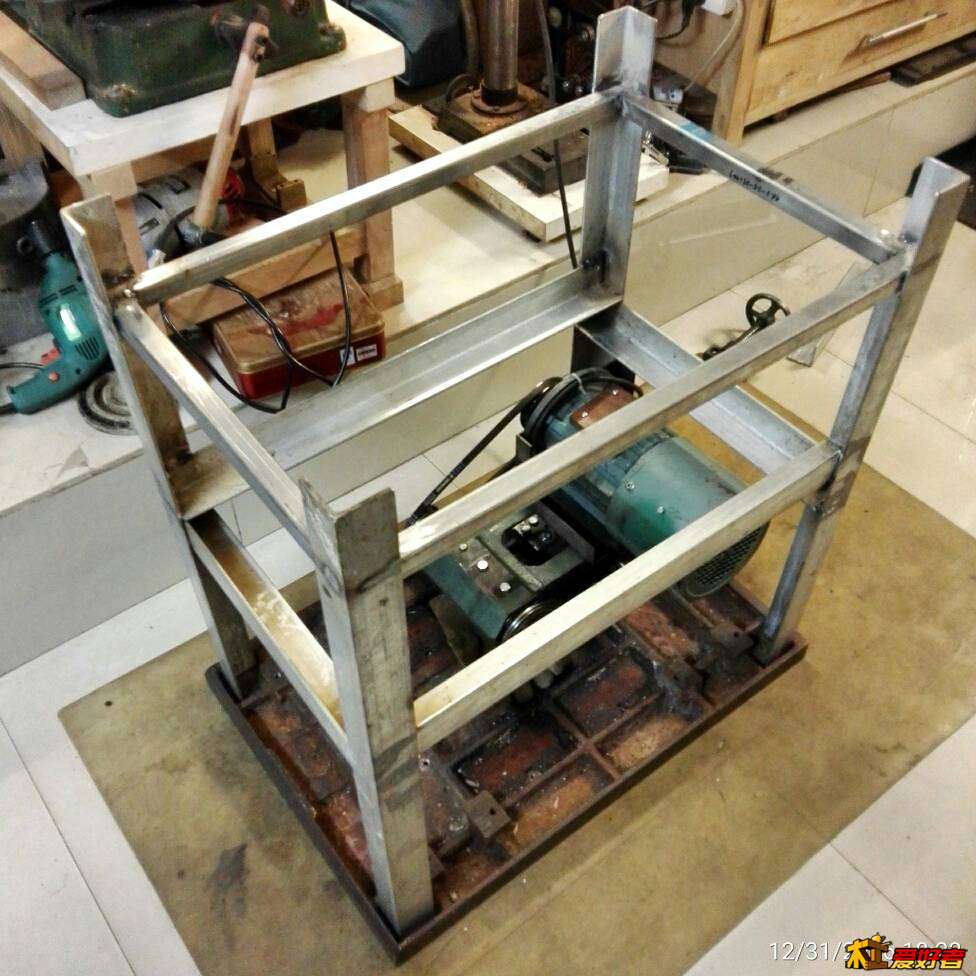

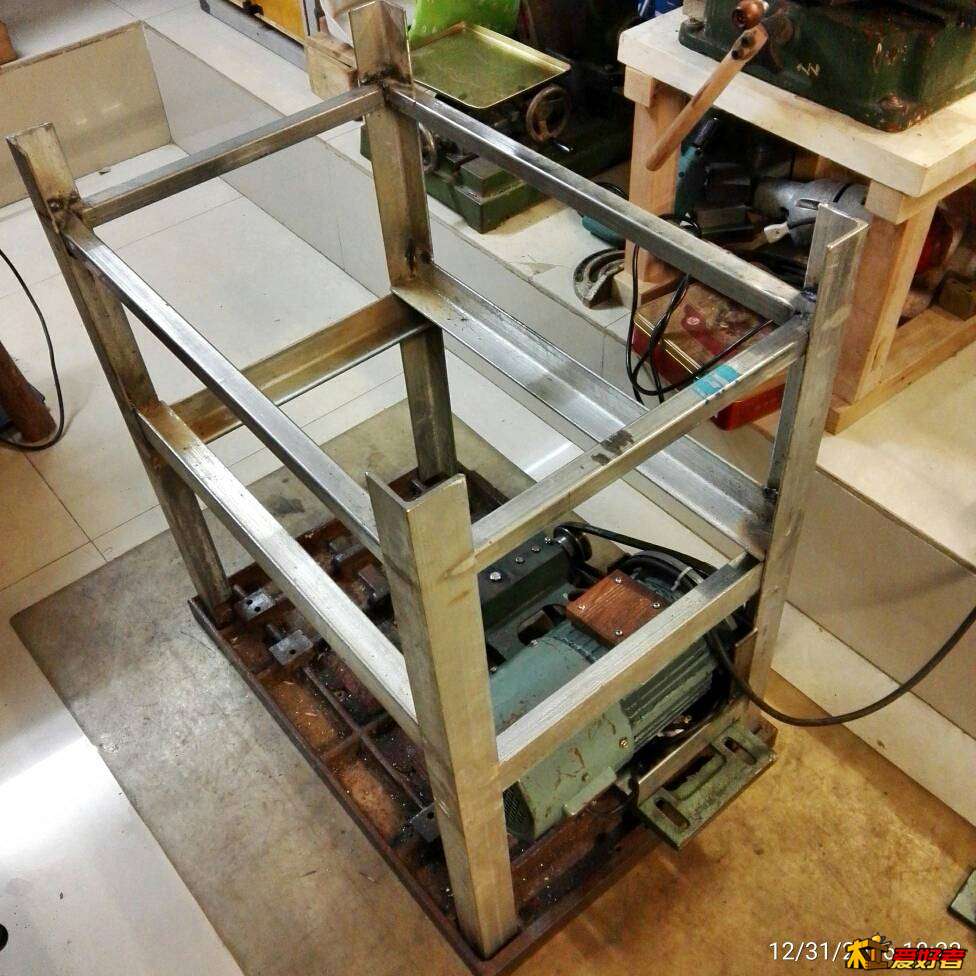

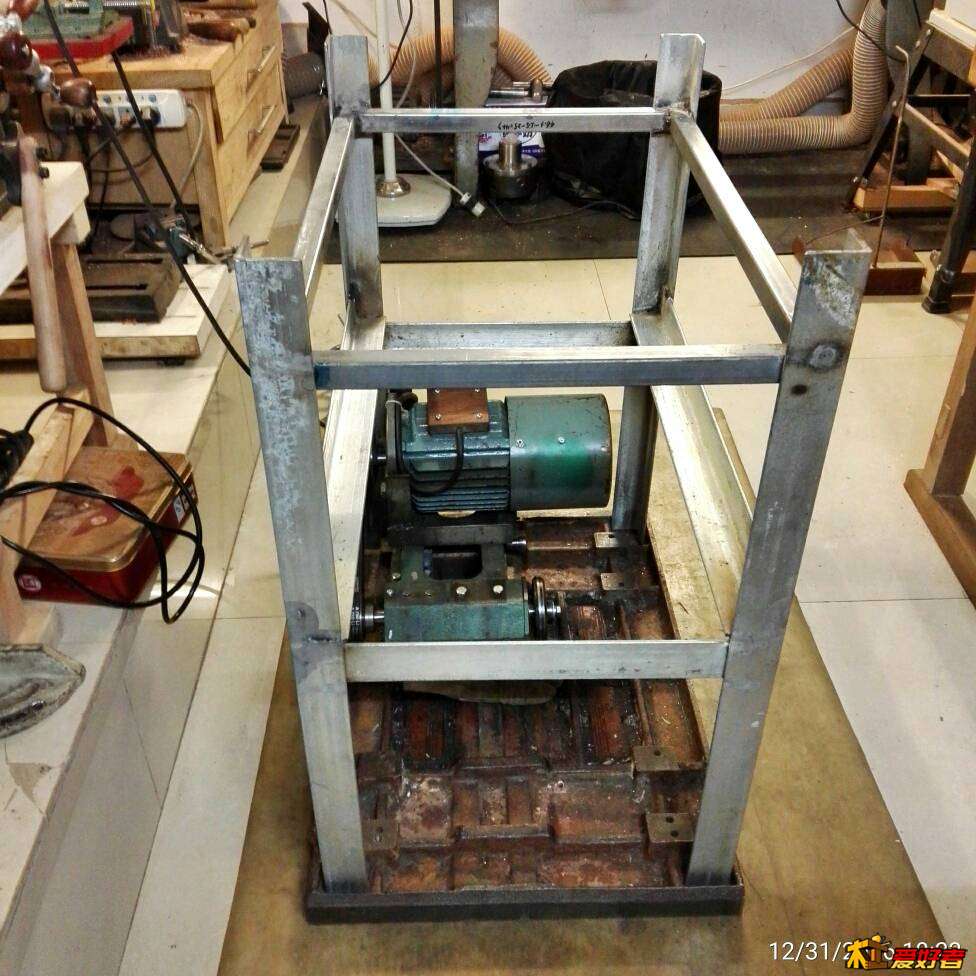

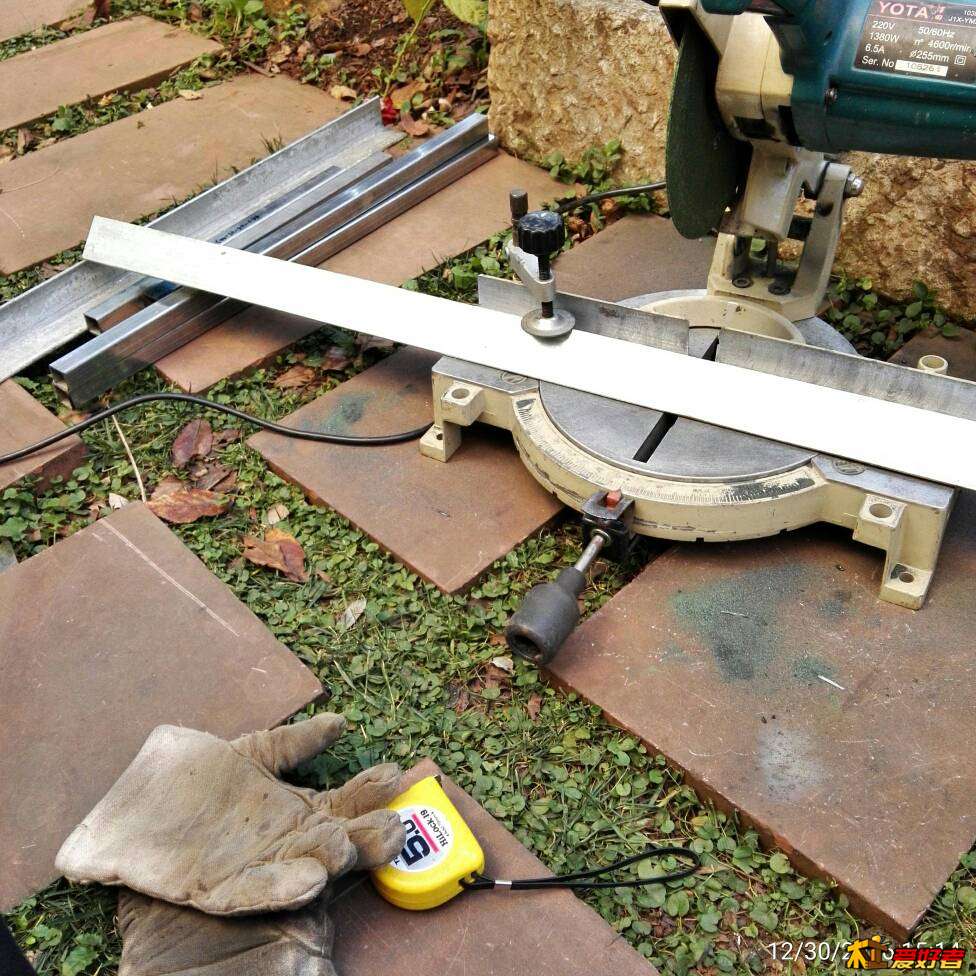

架子用料50×50×5㎜标准角钢焊接，整机重量130多公斤了，一个人翻不过来。逐步接近尾声，待续～
