电气控制系统问题解答帖

zyixin · 发表于 2016-12-16 10:56:09

1.运动控制器怎样和伺服电机系统连接（非闭环）？
2.这样和用步进电机有多大差别？
3.能否给个连线图例！

miaominglei · 发表于 2016-12-16 11:15:03

支持，我刚学习，攒机器中

随便搞 · 发表于 2016-12-16 15:30:02

kissyou36 发表于 2016-12-16 08:08
, b" ~. F9 k9 U2 ^可以说的详细一些吗？我听的不是很懂。

我雕刻机先是维宏的系统，我想改成MACH3的。然后我买了个MACH3的控制板，连了电脑的并口，但是步进电机没反应。步进和驱动都是好的，我觉得我的MACH3软件里也没设错。所以我想查下是主板并口没信号输出还是MACH3的控制板有问题。

xcj126921 · 发表于 2016-12-16 16:45:33

楼主是好人热心肠

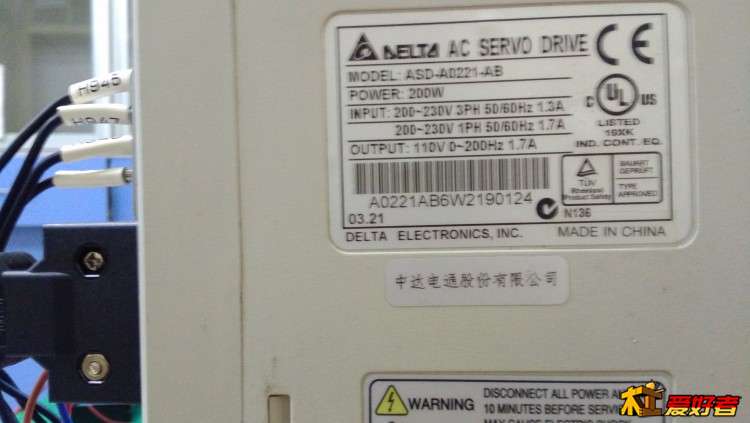

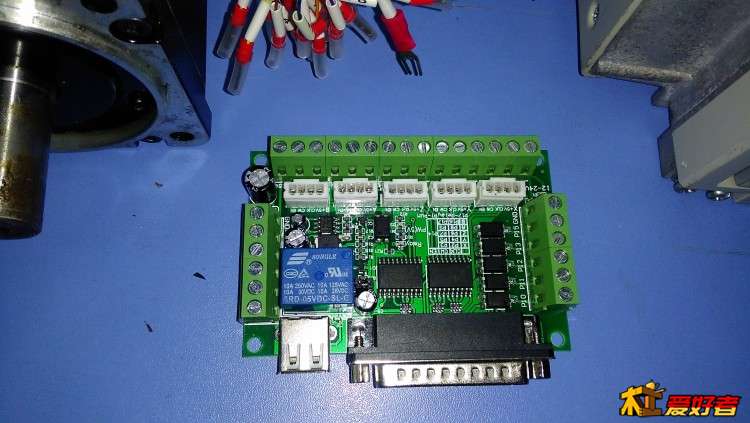

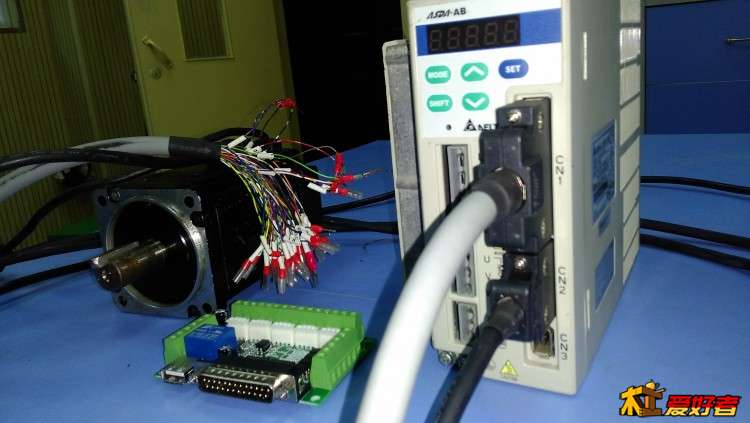

我有台达的驱动器（二手好的）在宝上买了块18元左右的接口卡现在想用mach3来控制驱动器。就是不晓得CN1怎么接线,想请楼主帮我研究一下。谢谢！QQ1806639233

kissyou36 · 发表于 2016-12-16 17:56:18

随便搞发表于 2016-12-16 15:30' |0 m, n# w" v- c* H
我雕刻机先是维宏的系统，我想改成MACH3的。然后我买了个MACH3的控制板，连了电脑的并口，但是步进电机没 ...

通常来说这种问题都会发生在软件的设置上，可以先测试一下MACH其它的功能，如水泵，主轴；
电脑的并口是可以测量到信号，需要比较高档一些的仪器，如果有示波器最好。

kissyou36 · 发表于 2016-12-16 18:03:50

xcj126921 发表于 2016-12-16 16:45, O8 U9 X# e% T+ x. q! z; N4 S
楼主是好人热心肠4 x; u8 P; d5 {( q' |3 e3 b( i

& n9 O8 v- o; ~! D) {& V我有台达的驱动器（二手好的）在宝上买了块18元左右的接口卡现在想用mach3来控 ...

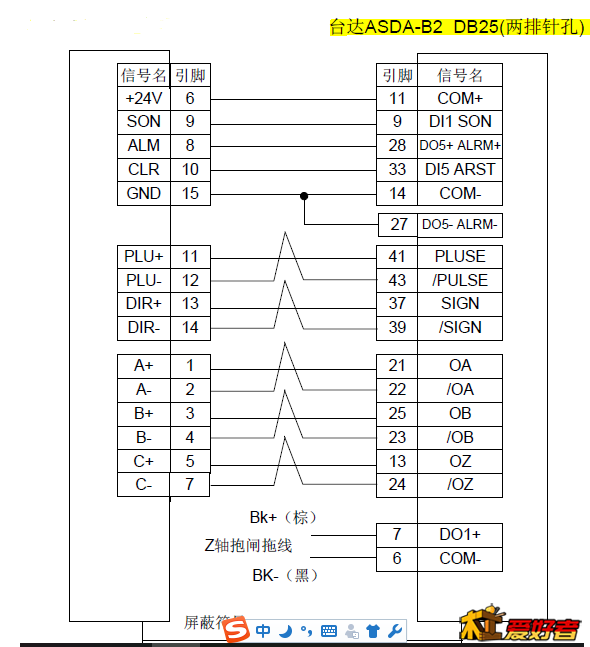

你好，可以测试一下附件的图片，如有问题请回帖。

xcj126921 · 发表于 2016-12-16 20:08:16

kissyou36 发表于 2016-12-16 18:03( X- V' Z( w; M% ~
你好，可以测试一下附件的图片，如有问题请回帖。

没看懂啊

我这个驱动器是AB型的另外我想问的是驱动器上的CN!和接口卡是怎样连接的？

xcj126921 · 发表于 2016-12-16 20:13:31

kissyou36 发表于 2016-12-16 18:03
# ?2 M, m7 c/ w' ~% ?7 \你好，可以测试一下附件的图片，如有问题请回帖。

台达驱动器的技术资料台达传不上去

xcj126921 · 发表于 2016-12-16 20:16:19

kissyou36 发表于 2016-12-16 18:03
' G: `7 m- s* j" i% Z: ]5 L9 h你好，可以测试一下附件的图片，如有问题请回帖。

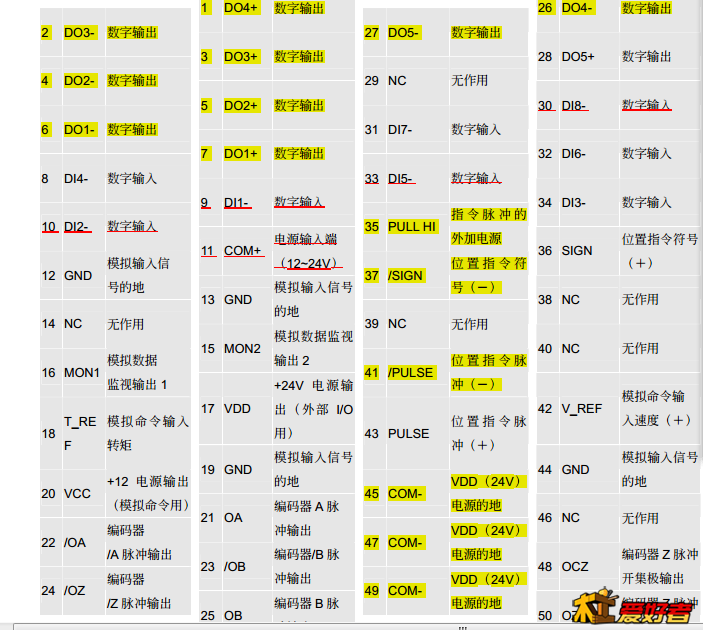

这是CN1的50针脚的说明图

随便搞 · 发表于 2016-12-17 02:34:52

kissyou36 发表于 2016-12-16 17:56
( e* `& t2 Q0 j$ V2 r9 k通常来说这种问题都会发生在软件的设置上，可以先测试一下MACH其它的功能，如水泵，主轴；
3 D* _3 W1 `7 Z1 I9 r9 P+ A电脑的并口是 ...

http://www.zuojiaju.com/thread-597840-1-1.html

麻烦看下这个帖子里的设置，我觉得好像没设错呀

kissyou36 · 发表于 2016-12-18 11:09:18

xcj126921 发表于 2016-12-16 20:160 D6 B) p0 [ @5 H9 |% A4 o
这是CN1的50针脚的说明图

通常的伺服需要连接一下的信号端口，你可以对比一下，
1电源 24+
2电源24—
3使能 SON
4脉冲+  PU+
5脉冲—  PU-
6方向+  DL+
7方向— DL-
从你给的图上可以看出，36，37接方向41，43接脉冲11，12接电源、
先测试

kissyou36 · 发表于 2016-12-18 11:13:20

随便搞发表于 2016-12-17 02:348 L1 \0 Q4 t D( a* n) ^4 O& ^
http://www.zuojiaju.com/thread-597840-1-1.html5 ]1 X) t5 E6 u$ l; W
: Q6 F$ t, T% H' e/ k0 S$ b2 w
麻烦看下这个帖子里的设置，我觉得好像没设错呀

可以先把使能的线拆掉再测试。MACH3的设置现在还不是很清楚。我下一个测试一下。

随便搞 · 发表于 2016-12-18 15:38:14

kissyou36 发表于 2016-12-18 11:13" W7 j+ h" o' ^- |, p. Y* W
可以先把使能的线拆掉再测试。MACH3的设置现在还不是很清楚。我下一个测试一下。

使能拆掉也没反应，所以我搞不清楚到底是什么毛病

kissyou36 · 发表于 2016-12-19 08:11:53

随便搞发表于 2016-12-18 15:38- m; z. L: r& x6 }1 u6 J
使能拆掉也没反应，所以我搞不清楚到底是什么毛病

你好，请告知以下情况
1系统版本
2MACH3版本
3你的并口是自带的还是用卡转的？
