自制带式往复锯

杰瑞鼠

psyyllago

好创意，脑洞大开，连杆用的妙!
1 R; N' s6 k: x: x& d

木友行空

psyyllago 发表于 2016-11-13 22:38
好创意，脑洞大开，连杆用的妙!

谢谢关注！
2 X& p& s! X- R; e3 K连杆两头都装有轴承，防止往复时出现冲击声。
# ^) k  A1 s9 A5 m, g+ G0 v- b

清河不清

从结构看是从带锯移植过来的。并且对一些机械基本原理不是很清楚。

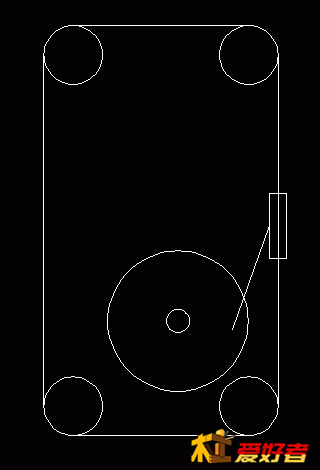

给你一些建议。如图所示，四角改成小直径轮，这样结构更紧凑。直径大小以钢绳参数适当选择。
7 C* V0 s7 i3 P, g, m用偏置曲轴滑块机构。合理利用电机功率提高效率。有急回特性，向下拉较慢，向上较快。曲轴用大轮，电机用小轮这样减速问题也解决了。锯条定位用滚动要比滑动效率高，虽精度相对低。不过在这样的机器中已不是问题了。
% D) @# o) A/ O; x: R% T

清河不清

补充一点，锯条涨紧不要采用硬连结，用弹簧。

木匠的崽

设计巧妙，不好办的是锯条会很容易钝，锯齿使用率很高，相对带锯而言

fyw9007

聪明的设计，成功的DYI

木友行空

清河不清 发表于 2016-11-13 23:02
9 l2 j- d# M: P5 j3 X7 f; k3 W从结构看是从带锯移植过来的。并且对一些机械基本原理不是很清楚。
给你一些建议。如图所示，四角改成小直 ...

' g6 f& ~$ m! j( {/ e1 j: n不错的建议！感谢木友的支持！

木友行空

清河不清 发表于 2016-11-13 23:05
补充一点，锯条涨紧不要采用硬连结，用弹簧。

很好的建议！

清河不清

刚看到好多大神主意不错。
根据具体情况要确定的参数还不少。

木友行空

木匠的崽 发表于 2016-11-13 23:06
& B8 j$ f8 g) H$ q设计巧妙，不好办的是锯条会很容易钝，锯齿使用率很高，相对带锯而言

$ w' B3 S+ ^  r8 k5 h往复锯的缺点就是某部分的锯齿使用率过高，没办法，只能多备锯条了，钝了就换。但往复锯的优点是锯条的运动速度可以较低，不用担心锯条脱轨伤人，动力可以不用太大，简单易做，调整方便，容易成功。
% e* H1 F" f7 _' L2 T( B0 s, T: I

木友行空

fyw9007 发表于 2016-11-13 23:06
3 }) d! X* M( A, C& A2 c聪明的设计，成功的DYI

谢谢支持！
1 \- Z" ~  E+ H, g) Y/ G

木匠的崽

木友行空 发表于 2016-11-13 23:15
往复锯的缺点就是某部分的锯齿使用率过高，没办法，只能多备锯条了，钝了就换。但往复锯的优点是锯条的运 ...

0 ?4 T* R# y$ [4 n  W, j# l在理，曲线锯条感觉蛮耐用的，就是可能不太好固定

wei2244

好牛啊……

爱犬叫牛牛

这架势就是造带锯的节奏呀
