自制带式往复锯

阳春林

, i# N' U- ?6 Y1 u. _
: X; I$ x) v: ^) J4 f6 H建议装上下锯卡，以固定锯条。在受力大的情况下可以保证不会跑偏。拉力弹簧弹力可以适当加大，电机功率还可以再大一点。还有两轮子不要搞成半圆，半圆的话就限制了锯高，如果上下运动的行程不超过木材的厚度的话，是不可能排木屑的。电机应该加装减速装置，个人估计此种机构，锯片的线速度应该要比一般带锯要少，但应该要保证行程大一点。

木友行空

wjsxy 发表于 2016-11-13 21:06
2 b6 Z. O( [, }; F0 [  j& j上面的从动轮原理上似乎可以用两个直径较小的轮子代替，降低高度。下面的轮子还没有想出用小轮子代替的的办 ...

在制作这台锯之前，也有过您的思路，也制作出样品，用4个V型滑轮做支架，但制作后一旦钢丝绳张紧些，阻力就增大很多，最后放弃了，这个大盘制作完成后，在钢丝绳张的很紧的情况下仍惊奇发现转动的阻力很小，所以最终定型为上下两大盘，盘的直径270mm。
6 z* P) N+ [' f- G  Z( B2 Y

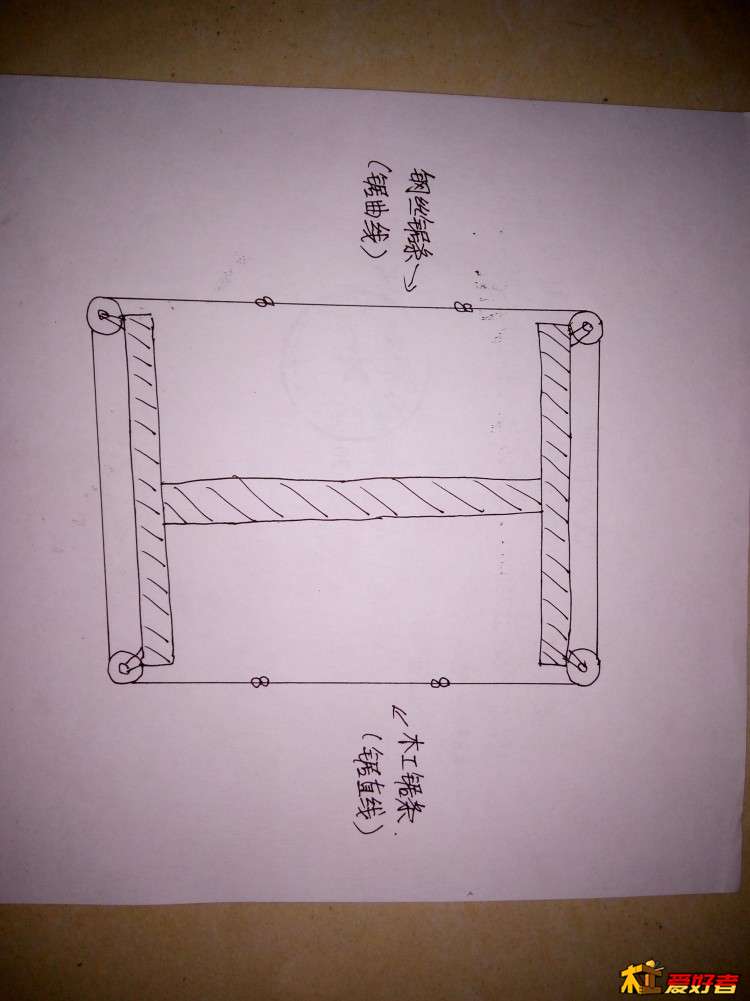

原4小轮见草图
9 V  z  V4 B. w2 w- i" M2 _; v

尽情摇摆

小白问下？这样的锯子与电圆锯倒装在使用时有什么不同的针对性？？
3 U9 b; R& q8 ^4 q& ]

木友行空

sorrowlee 发表于 2016-11-13 21:11
9 Z4 d8 o( d+ B不行。比我想像的差点。等我出来。应该可以多用才好。你这个单一了点。

期待木友的作品。
5 m8 z# L2 S6 L. C4 l4 ^* t

木友行空

阳春林 发表于 2016-11-13 21:16
这是发明，不是模仿的，这种结构甚至比商业化的线锯更简单。不是那句，能达到同样的使用效果的前提下，越简 ...

谢谢您的欣赏！DIY的乐趣而已，乐与木友分享！木友的欣赏就是DIY的最大动力。
# _1 \  E+ J1 `) v
. q/ p5 j4 D- b之前我在百度多次搜过往复锯，目前暂时没有看到这样结构的往复锯，是否本人搜力有限。

木友行空

阳春林 发表于 2016-11-13 21:28
建议装上下锯卡，以固定锯条。在受力大的情况下可以保证不会跑偏。拉力弹簧弹力可以适当加大，电机功率还可 ...

谢谢！
板下有2个轴承锯卡的，台面上的是木质锯卡，锯条基本不偏。

广阔天空

木工凯歌

尽情摇摆 发表于 2016-11-13 21:30
小白问下？这样的锯子与电圆锯倒装在使用时有什么不同的针对性？？

小白回答小白。 应该是厚度吧！

木友行空

阳春林 发表于 2016-11-13 21:22
% p! j1 c: g& k& b' s曲轴结构，楼主能妙用，善哉，善战。。。。。。。。我打算模仿一下行不？其实此东西能与生产厂家联系的话， ...

发帖就是与木友共享，共同受益，共同提高 。
6 Z# {, ?. h/ \" d# _2 H( }

木友行空

木工凯歌 发表于 2016-11-13 21:41
小白回答小白。 应该是厚度吧！

正确！
( h; C0 v, A9 }0 S% I3 p+ P* W8 `主要是厚度问题！圆盘锯倒装我也有一台，厚度不足40mm，但这种方法可以大幅提高切割厚度。
5 ], t3 I3 D+ i1 j) D$ c) y

木友行空

00:00:00 发表于 2016-11-13 21:25
. w2 L) t9 \& `5 S带锯条是带锯机，线锯条就是拉花锯，一机多用，我顶，脑洞大开

) T/ X3 m8 P0 o  U/ ~5 D6 R5 y- m; L目前设计有三种锯条：木工锯、钢锯片、钢丝锯，

7 o5 Y" Z" }9 ~3 a( @都已试装过，换装锯片简单容易，效果各不相同，一机三用。
6 S- p* L4 p' j( [/ D

木友行空

戈壁黄杨2016 发表于 2016-11-13 21:26
确实大神级别

7 b9 h3 d! z& ]% C0 z( g/ E过奖了，新手木友而已。

jionce209

厉害，佩服！

wjsxy

木友行空 发表于 2016-11-13 21:28
" z) j  z, P$ P) ^: D3 |" N在制作这台锯之前，也有过您的思路，也制作出样品，用4个V型滑轮做支架，但制作后一旦钢丝绳张紧些，阻力 ...

拉紧后阻力大，可能是：1.没有装轴承，2.拉紧后轮轴倾斜。
9 b5 R  L: ^9 k+ l使用双轴承结构（即轮轴两端轴承支撑）有可能解决这个问题。

另外这个图中的中间支撑条应该在靠边的---带锯那样的U型结构，不应该在中间，否则会减小切割宽度。
& p  _# A8 q# C
主要是下面小轮下的大幅度往复应该用什么方法，我没有想出来，我不是搞机械的，对机械结构知识非常有限。

0 Q0 M  F( Z2 R! L$ `; I还想问一个问题：小幅度高速往复的曲线锯，切割操作中感觉是连续的，您的大幅度低速往复锯不知道切割操作是否有间断感？

木友行空

wjsxy 发表于 2016-11-13 21:58
拉紧后阻力大，可能是：1.没有装轴承，2.拉紧后轮轴倾斜。
! P9 n. G2 Y5 u' _, }$ Y' I使用双轴承结构（即轮轴两端轴承支撑）有可能 ...

是有点间断感，就像手工快速拉框锯一样，没有带锯那种均匀的感觉。
