材料收集了一年全铸铁桌面级雕铣机初步成型，顺便出多余的材料。

机会 · 发表于 2016-10-16 21:48:41

一般工业机都达不到5un，这个套设备达到5um太遥远

tac2djs · 发表于 2016-10-16 21:49:22

ttys 发表于 2016-10-16 21:280 w' x0 E* k; }& v( z8 P: [3 J6 s6 W
再补充点，看你z轴滑台，也不合适，1000w的电机加上无动力主轴，就靠那块小小的的10mm厚的铁板支撑，有点太 ...

用光栅就必须闭环了，原本滑台是带光栅的，被卖家拆走卖了，光栅安装架都有，只不过目前还木有深入到这么高级的使用领域，原先设计有一套400W伺服做动力，但实在是不会用，说明书全部日文的，翻译了半天没看懂，搞不懂如何SERVER ON 就是使能，只好老老实实换电机，原本是全部使用闭环伺服定位的机器，现在只能全部改成5相步进（或两相基本步距角0.9度的步进），等我深造成小神了再换成伺服，估计那时候又会换套机器了，先用起来慢慢来吧

tac2djs · 发表于 2016-10-16 21:56:33

本帖最后由 tac2djs 于 2016-10-16 22:07 编辑

ttys 发表于 2016-10-16 21:44. q; B* n/ ]% C! f) {* z
作为铣，你的z轴立柱，和z轴滑台那块滑板，都薄弱了些。你装上主轴和电机，用手推推主轴，试试是不是会 ...

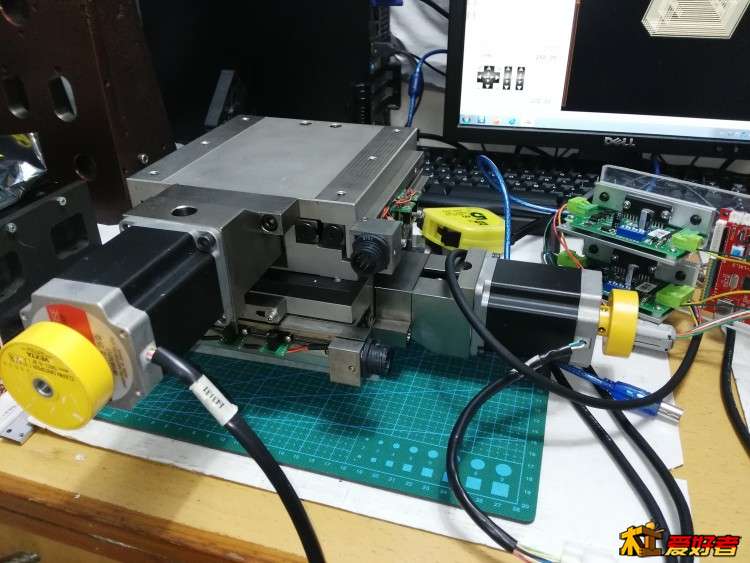

立柱还可以18mm面板加加强筋不算单薄，滑台那个板是有点（原先那个就是雕刻机Z轴挂个高速电机而已，现在负重是比较大），先试试，不行的话把美国PARKER的换上，我是不舍得把PARKER十字滑台拆开，因为拆开后再装上去可能就达不到原厂的精度了，那套严丝合缝精度很高，钢性很好，整体铸造美式的东西很厚重，成色很新，不舍得拆开

心烧不退 · 发表于 2016-10-16 22:12:28

本帖最后由心烧不退于 2016-10-16 22:13 编辑

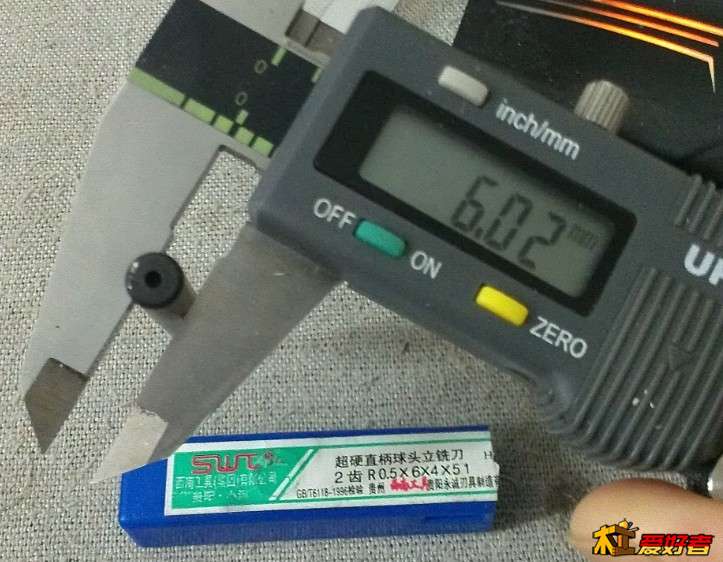

　　进口钨钢铣刀误差大概１丝，国产西南白钢铣刀误差大概２丝，你想到精度达到０.００５是什么概念？就算你用全新最好的配件，各种高科技测量手段精密安装，铣刀量过再做刀路，还不是不行，没有恒温无尘空间精密件都变得不精密

tac2djs · 发表于 2016-10-16 22:22:35

本帖最后由 tac2djs 于 2016-10-16 22:31 编辑

心烧不退发表于 2016-10-16 22:129 O C% Z: F0 {
　　进口钨钢铣刀误差大概１丝，国产西南白钢铣刀误差大概２丝，你想到精度达到０.００５是什么概念？就算 ...

好吧我预期有误，把小数点挪一位把

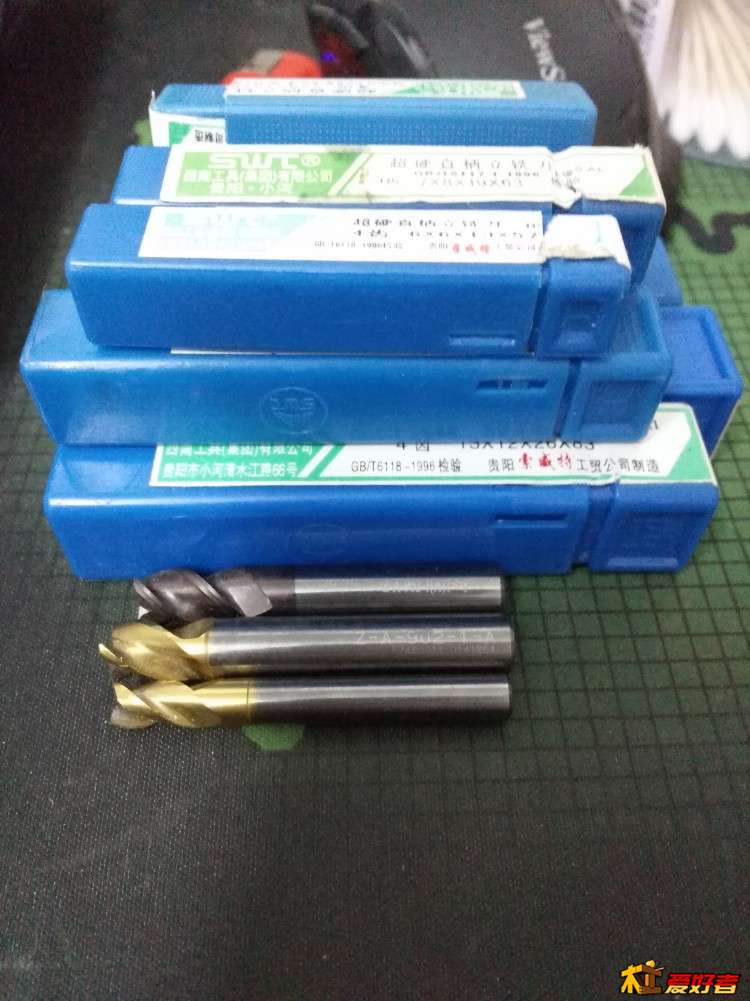

西南的我已经不用了，最早家里有个手动小铣床就买的一整套西南的铣刀，上数控我现在准备的都是AKOK的涂层铣刀，这个精度不错，西南的都已经锈掉了

心烧不退 · 发表于 2016-10-16 22:29:31

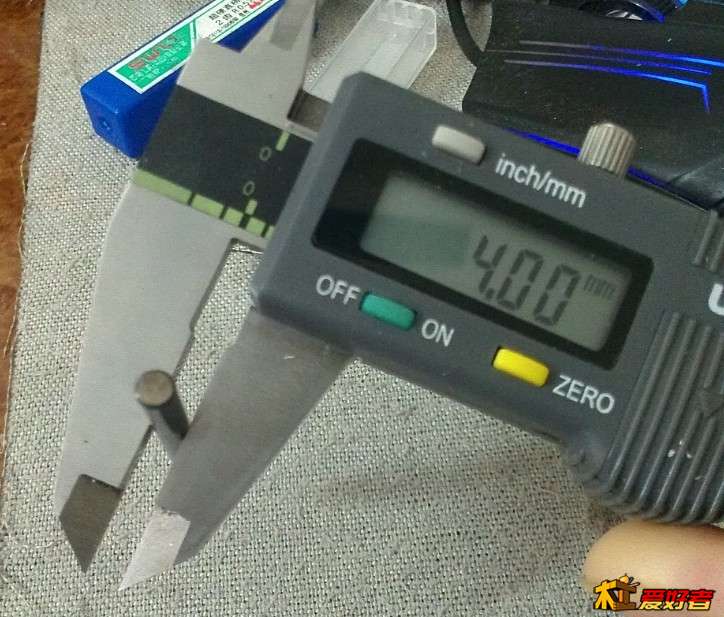

　　我量的还是刀柄，如果量刀刃哪误差起码要*２才行，西南刀太差了我买了都没用，现在都是用河冶的，铣的好像不可能精度１丝以内，１丝以内只能磨

tac2djs · 发表于 2016-10-16 22:34:12

心烧不退发表于 2016-10-16 22:299 D& a7 O" g8 l2 L% y
　　我量的还是刀柄，如果量刀刃哪误差起码要*２才行，西南刀太差了我买了都没用，现在都是用河冶的，铣的 ...

我现在也准备D一个小磨床和一个数控小车床，材料准备得差不多了，磨制的东西精度是可以保障的，哎。。。DIY之路漫长

shushihong · 发表于 2016-10-16 22:34:35

ttys 发表于 2016-10-16 21:28
1 `5 |! C; Z! T3 r, w, `; I) l再补充点，看你z轴滑台，也不合适，1000w的电机加上无动力主轴，就靠那块小小的的10mm厚的铁板支撑，有点太 ...

老兄高见，分析的相当透彻，学习了

tac2djs · 发表于 2016-10-16 22:50:17

ttys 发表于 2016-10-16 21:05
' X% k6 T' m- N ^# M$ M对个人diy做机器来说，买尽可能高级的滑台组件，是保证精度的唯一好办法。但楼主D机器还有好多概念上的误区 ...

大神，我现在很多方面的知识还比较欠缺，望能多给点建议，让我先组好这第一台机器，谢谢

backkom5166 · 发表于 2016-10-16 23:13:01

这机器能到5U，德玛吉那些机器估计要贱卖了。。。

tac2djs · 发表于 2016-10-16 23:14:20

backkom5166 发表于 2016-10-16 23:13
' d2 d2 U; O+ y! \这机器能到5U，德玛吉那些机器估计要贱卖了。。。

只是期望

one486 · 发表于 2016-10-17 02:28:25

唉~~~
又來一個歪脖子的主

進發些沒禮貌的帖.....

jorack · 发表于 2016-10-17 07:45:34

挺不容易的

zm62 · 发表于 2016-10-17 12:44:47

5UM...,,,,,这么高的精度？

zm62 · 发表于 2016-10-17 12:45:09

做什么东东？
