材料收集了一年全铸铁桌面级雕铣机初步成型，顺便出多余的材料。

tac2djs · 发表于 2016-10-16 01:08:41

本帖最后由 tac2djs 于 2016-10-17 00:51 编辑

前言：自从开始看机械美学的文章对数控加工设备着魔入坑也又一年多了，期间一直琢磨着制作一台真正能适合家用的高精度桌面级数控机械，从一开始泡论坛看各位大神用手枪钻就能捣鼓出一台机器来，于是一窍不通的我购买了台钻十字虎钳小切割机开始用POM板材试制雕刻机，瞎折腾了半年（纯工作业余时间）发现更本不可行没那么简单，连几个孔的孔距都无法保证一致组装出来的机架摇摇晃晃！于是就开始查阅各种专业的资料，开始恶补相关知识后画图纸开始找有加工能力地方代加工机架，期间的辛酸一天都吐槽不尽！先是伟大的某宝上的代客加工，那个黑啊，加工费比材料贵上几倍不说，到手精度还很差，有精度可以的但价格更贵！试了两家后觉得很不划算，要改也麻烦遂放弃自己找实体店加工！找了几家大型设备齐全的加工店，价格也合适开始制作，材料都自己买，期间也由于专业知识的欠缺浪费了很多银两。看似设备齐全的店，口口声声说十几年的老师傅精度保证，结果试了很多家还是达不到理想的精度，打孔攻丝铣个槽什么的还能将就，要做个整体工件精度竟然能相差一个毫米，每个店都很忙批量加工，对我们这种小生意根本不当一回事！
这样又折腾了几个月一事无成，时间和银两耗费巨大，论坛的朋友劝我买个现成的省事省钱，可我偏偏是个钻牛角尖的人，不把问题搞清楚不找到解决办法誓不罢休！为了保障工件的精度并节省开支和时间，我把精力开始放在寻觅和收集高精度的进口拆机零配件和组件上，原因很简单材料材质精度有保障价格能接受，和小工厂加工的东西比真实一天一地，虽然理论上是旧的但很多工件成色和精度远比加工点出来的东西好上百倍，有些工件简直漂亮得能用惊艳来形容！花了半年时间逛遍了二手机床机电市场收集材料，由于材料的不可复制可遇不可求，只要觅到觉得有用的价格合理的材料就收，家里整个阳台几乎都被这些霸占！住在顶楼没电梯的房子真是苦煞我了，那些铸铁件和钢板还有滑台拖板之类每件都是几十公斤的家伙，搬这些材料上楼简直搞垮了我的腰，所以除非必要，我基本都不会再搬动这些出门！买回来的材料必须大清洗去污和保养，每周一次对全部工件上防锈剂，WD-40已经用掉近十罐了呵呵看着都养眼舒服（不喜勿喷，纯个人爱好）
正文：最近整理出一套适合我的工作室（阳台）摆放的小雕刻机组件，花了3天时间去数控加工些安装孔，总共20个孔，余量都放了半毫米以适应他们的加工精度可用来做微调整

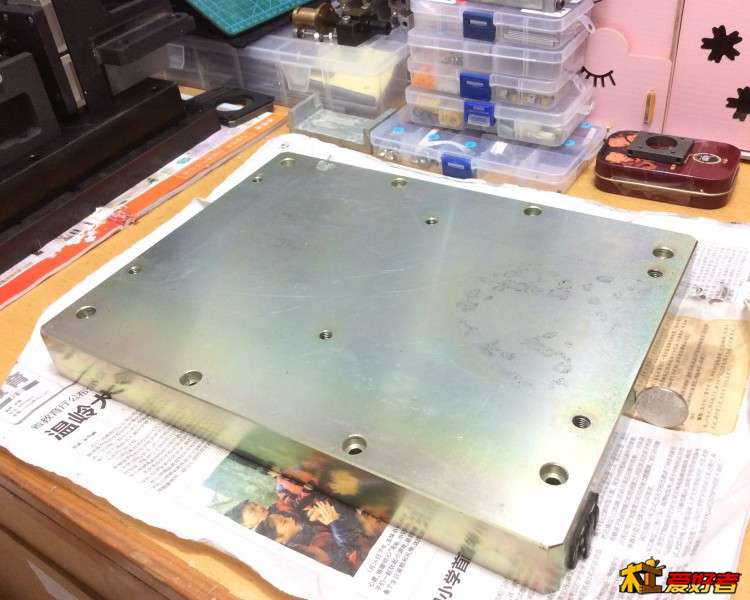

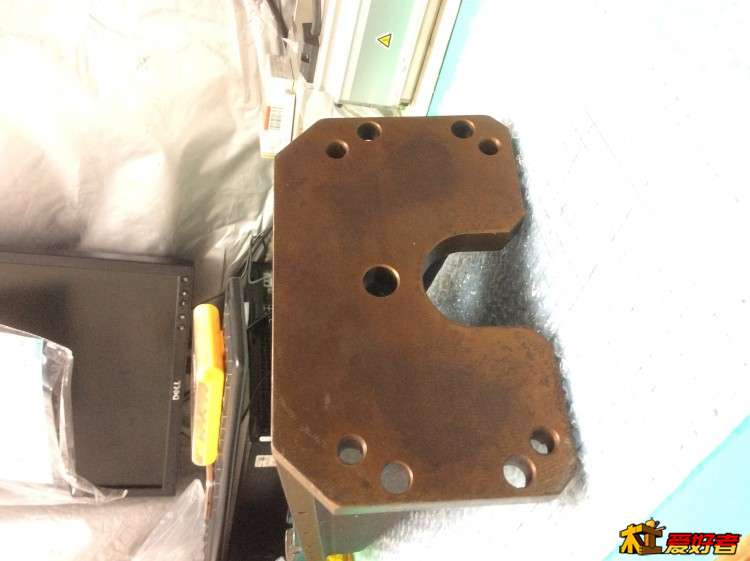

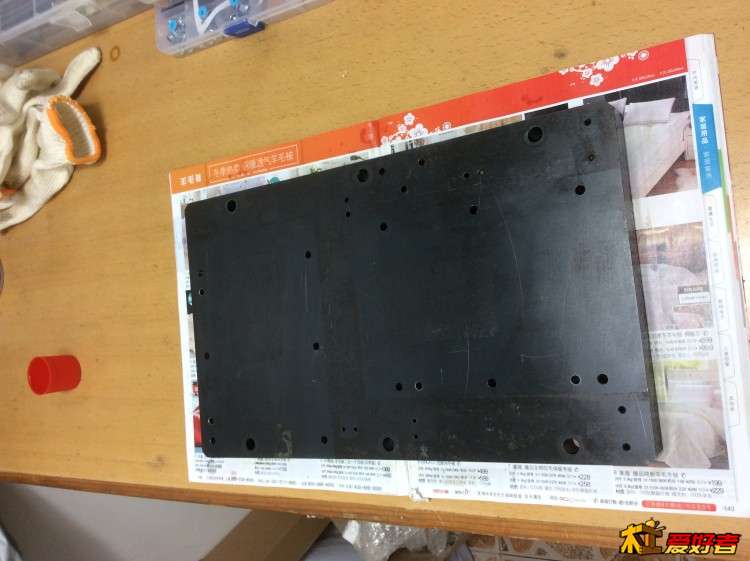

雕刻机底板厚20铸铁长宽415X250端面全部磨制，和XY轴一起出自国外的芯片生产厂家晶圆雕刻机上拆下的。

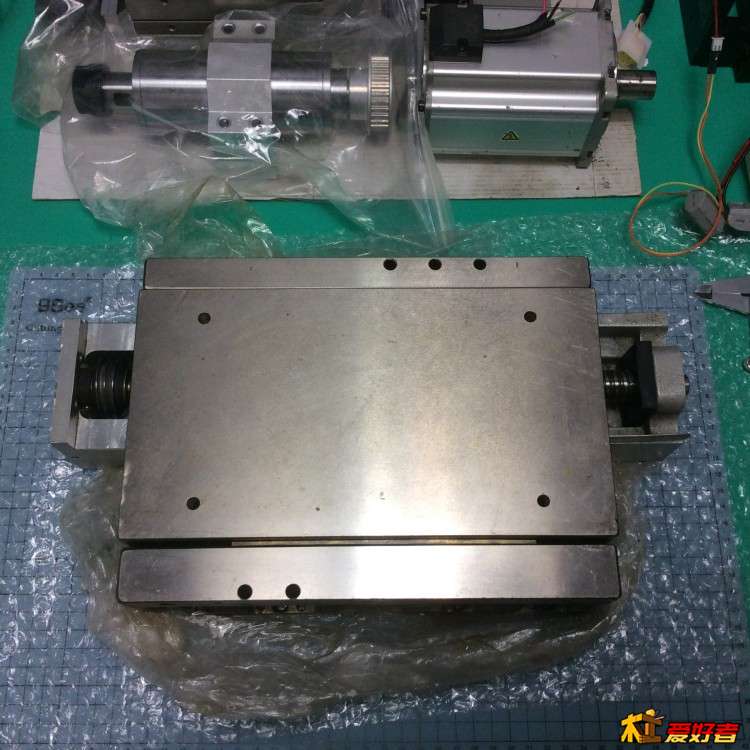

XY轴铸铁一体成型，长宽230X126，行程150，1402磨制丝杆交叉滚柱DV导轨，无一点间隙，到手时从机器床身清理出大量绿豆大小的芯片晶体。

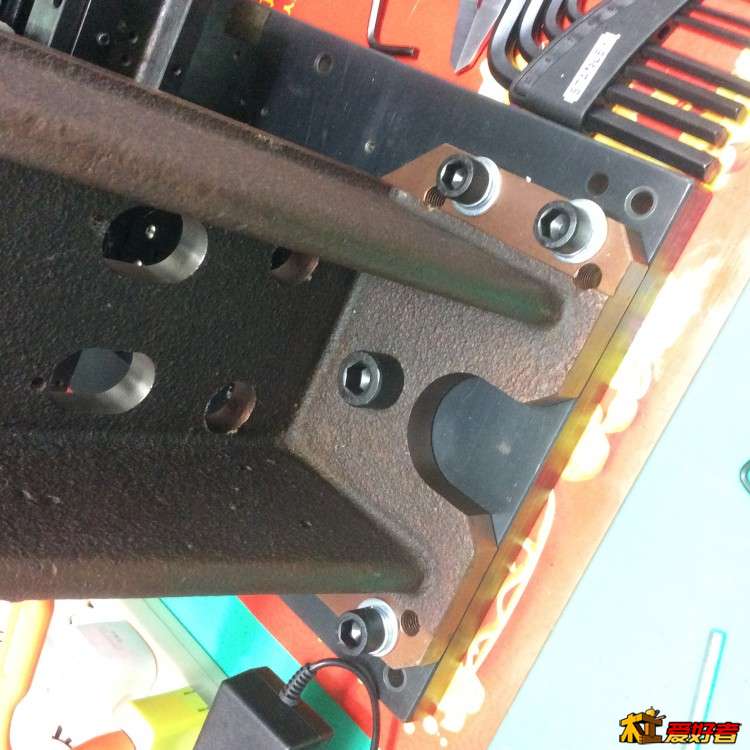

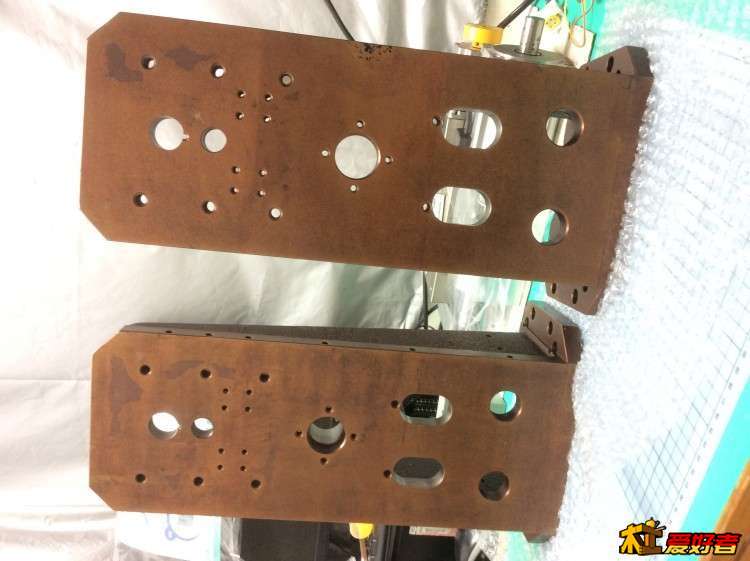

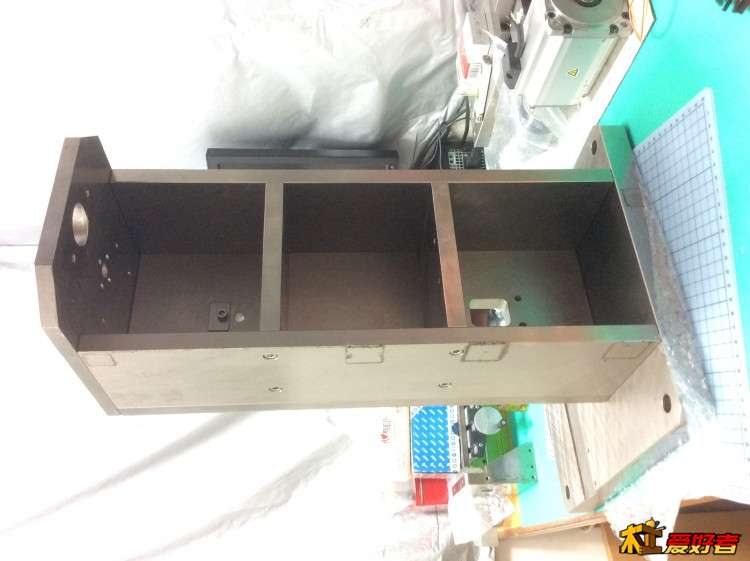

Z轴立柱铸铁一体带加强筋385X200X120端面厚18精铣和磨制，整体有一层类似钴的金黄涂层。

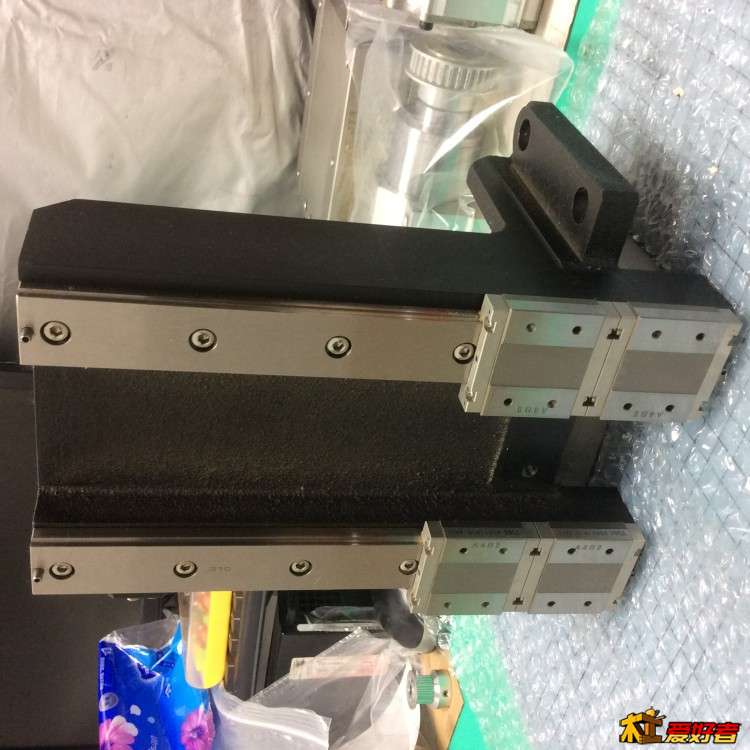

Z轴滑台THK整体球墨铸铁铸造，表面喷涂磨砂质感防锈层端面全部磨制，245X140X65，1205NSKC3级磨制丝杆交叉滚柱DV导轨行程100。丝杆有点小准备觅到长短配套的1402丝杆把它改了。

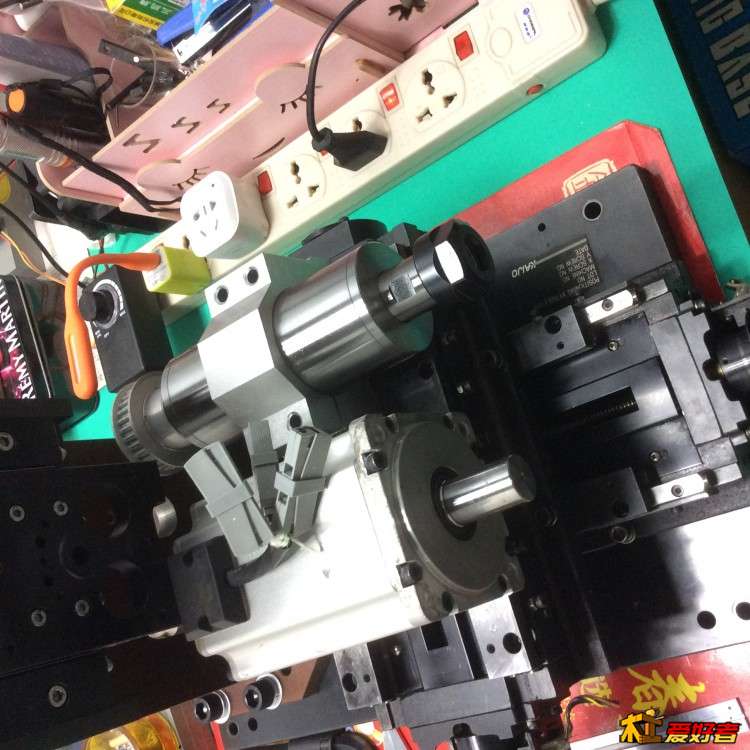

雕刻机动力源使用松下A5伺服电机1000w3N扭矩配合ER20高精度无动力轴，准备做3级变速使主轴在1800-10000转区间可调转速以适应雕和铣。
机器总重90公斤左右，可能底板下面还会上一块28公斤的铸铁基板来增加自重，祈望精度能达到整体5UM以内期望能铣钢材，具体参数还在计算中，铝和铜是没问题了。大家参谋下这机器怎么样，Z轴电机架和变速装置还在设计中，有没有比较好的方案，动力电机80伺服无动力轴552，下面上图！

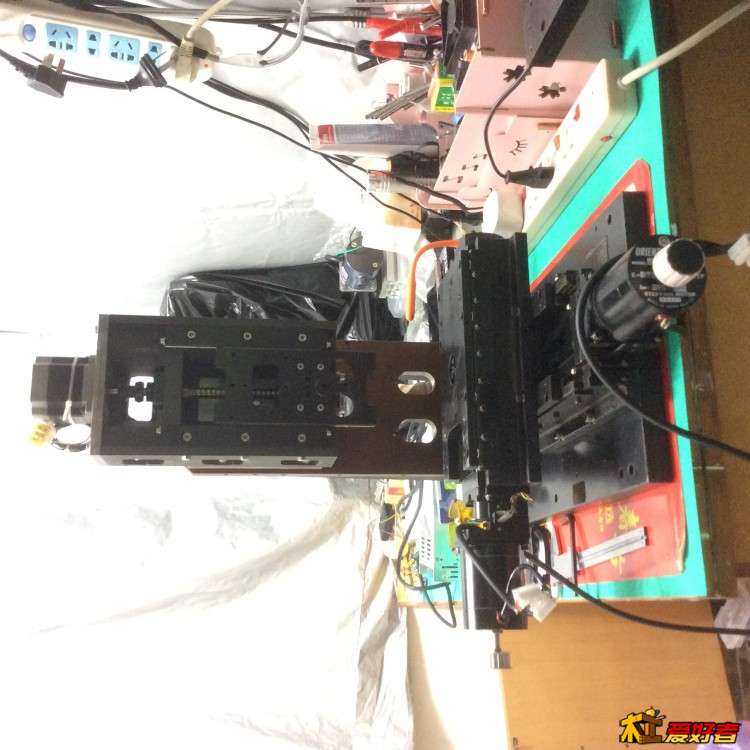

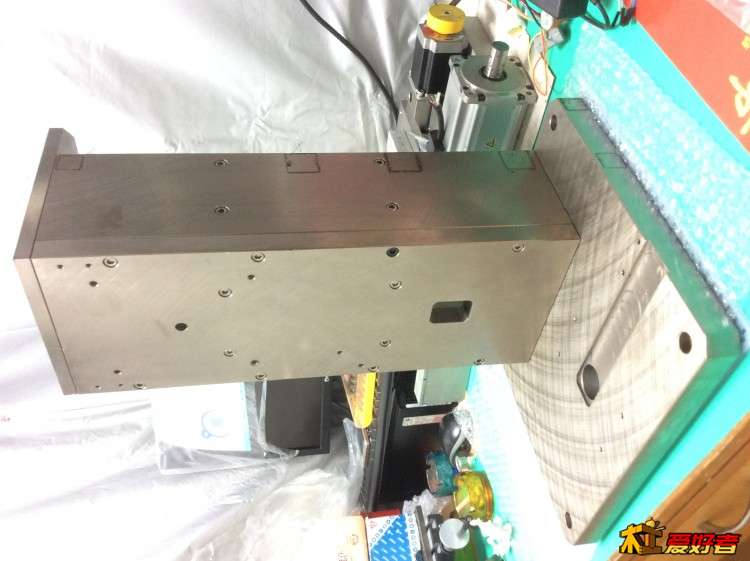

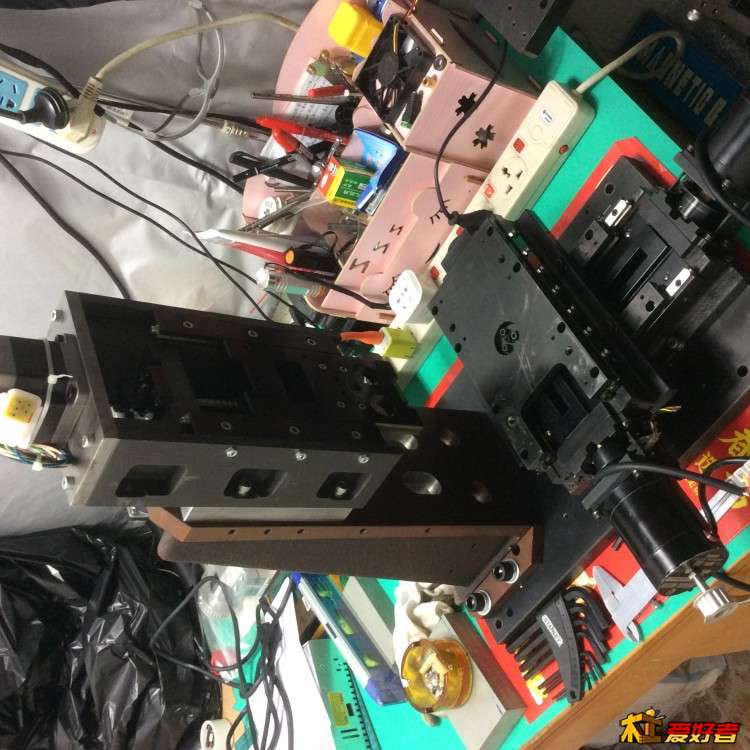

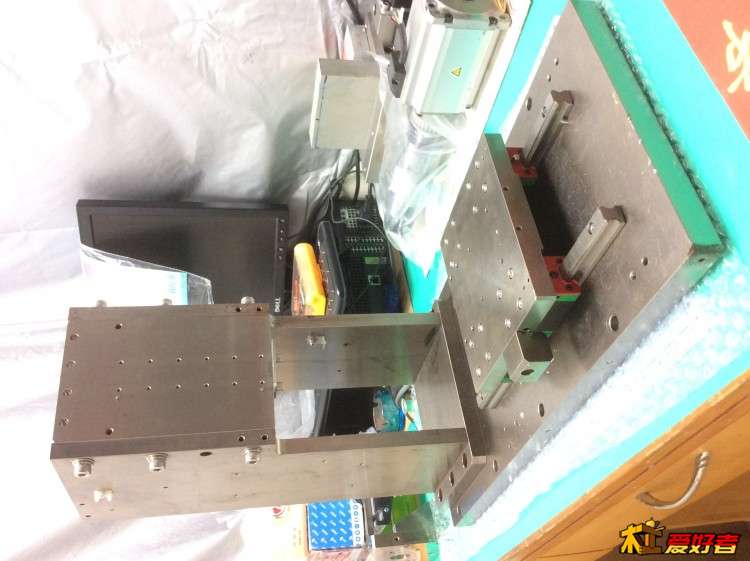

以上是组装好的自用雕刻机架，用来制作我需要的产品已经足矣！家里地方小阳台和客厅的一角已经变堆货场了，堆放的太多设备和材料足够开个店了，太占地方引起家人的不满，无奈出售掉一部分给家人添置的柜子腾个地方，具体材料如下图片，很多东西，件件都是精挑细选的好东西，只是用不到了，雕刻机机架还有2个半成品组件，不是不好是太重，和家人合力抬上楼之后就再也没有力气和勇气搬出去加工了，实在有点大桌子上放不下。。。

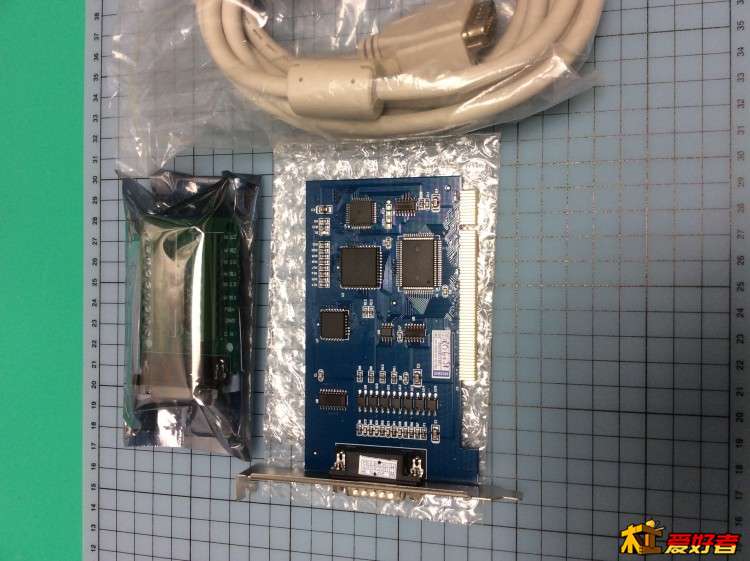

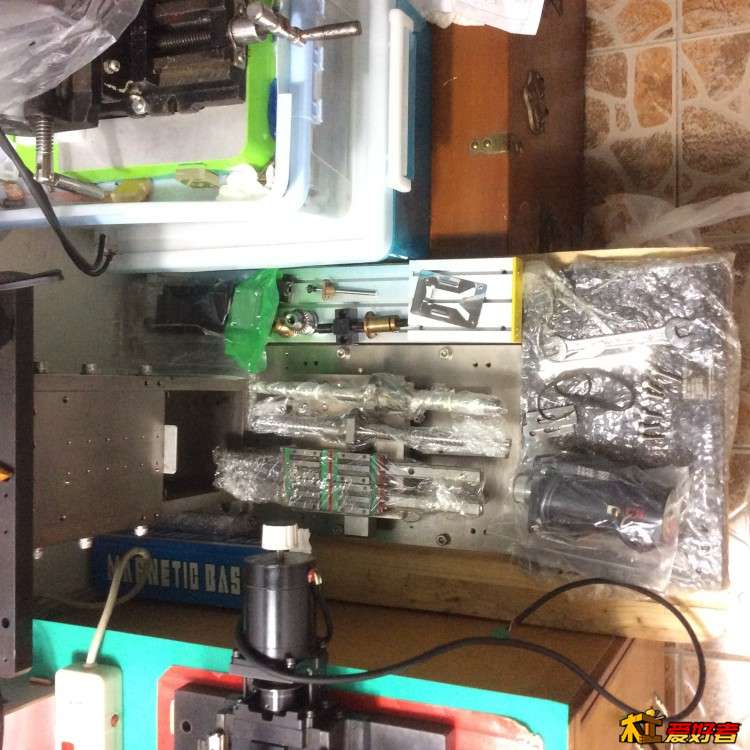

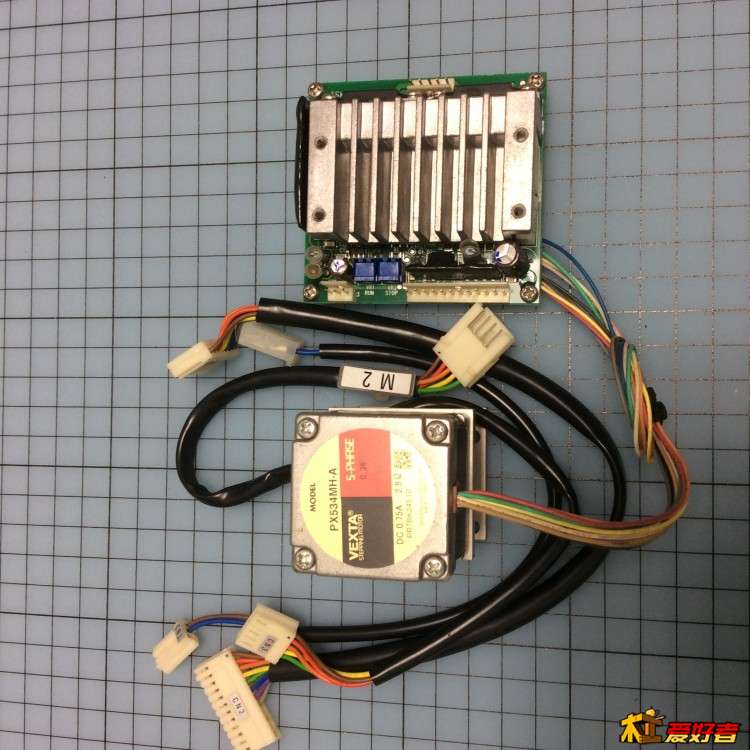

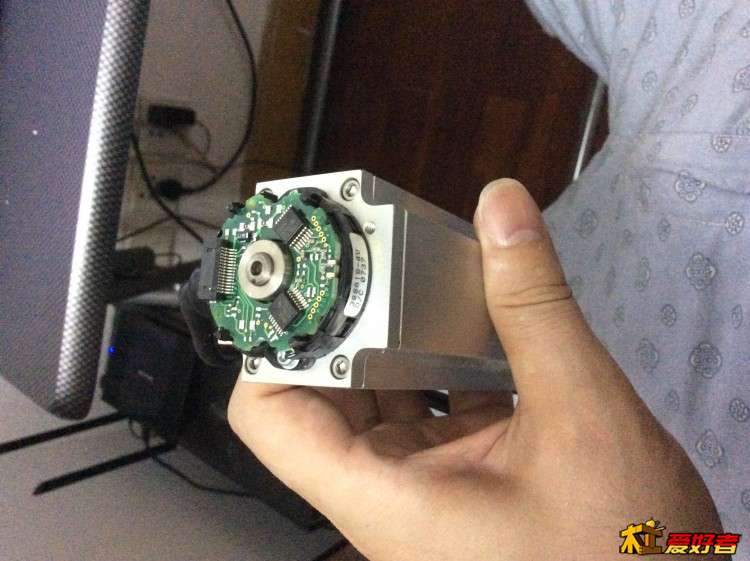

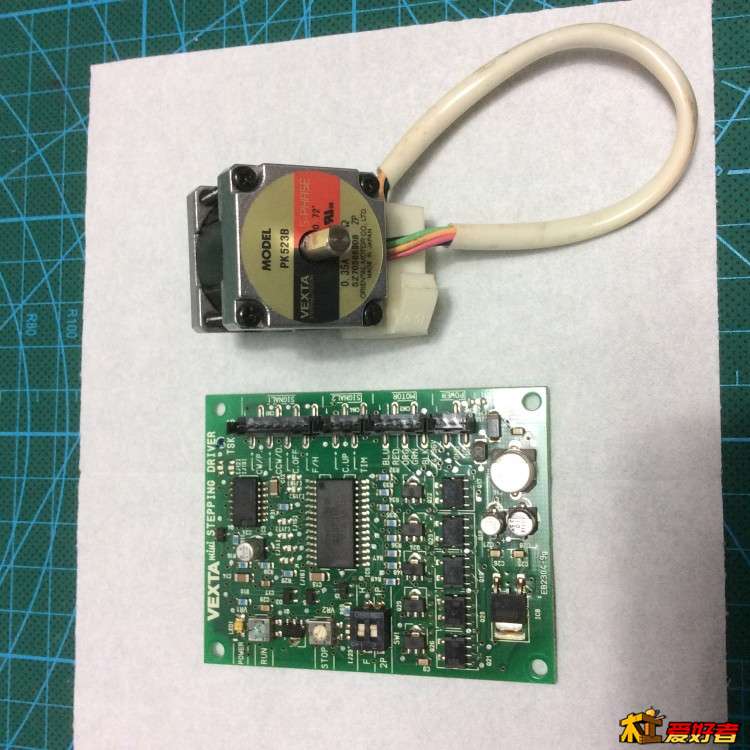

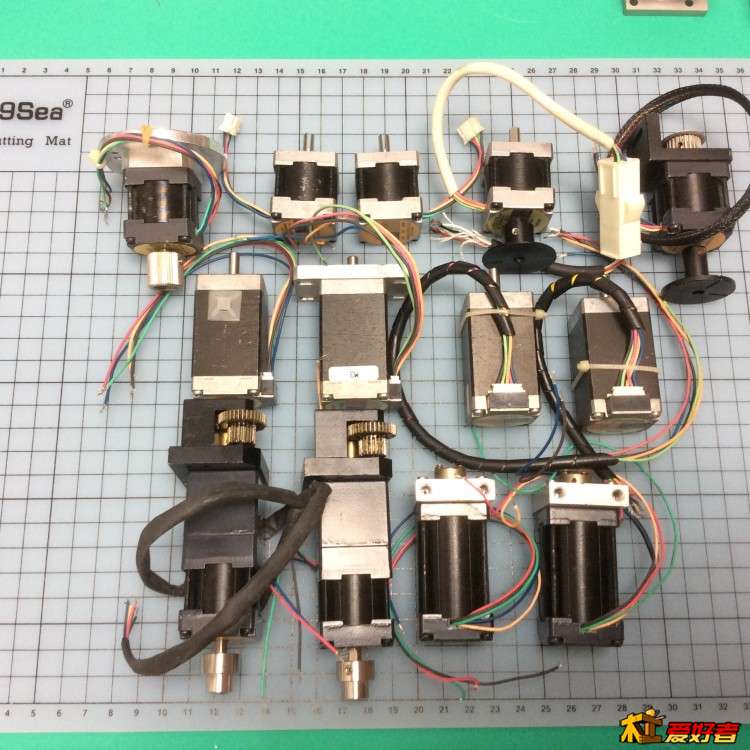

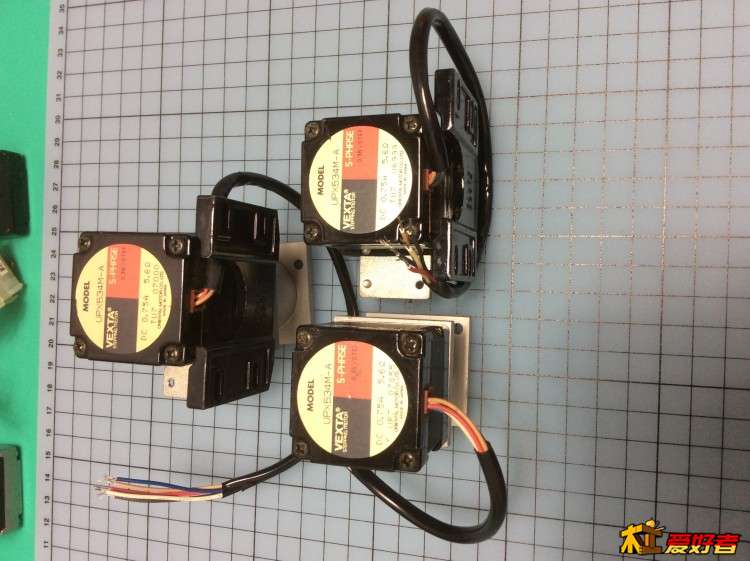

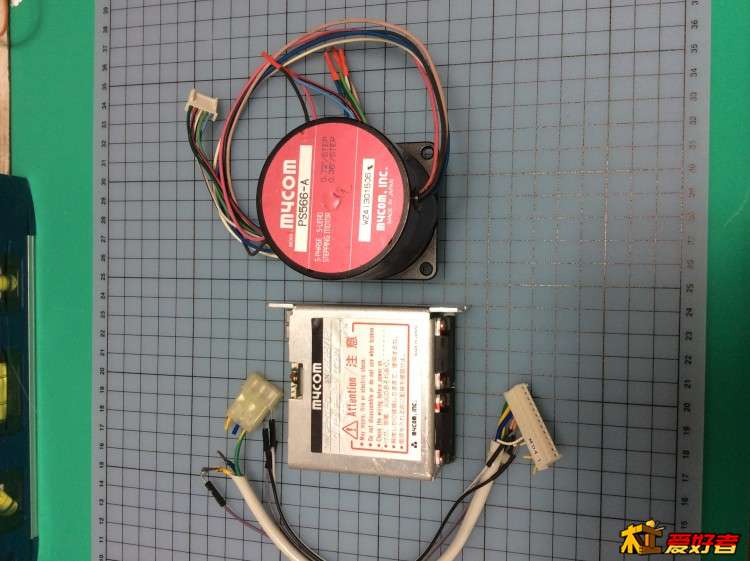

以下是待出售转让物品的部分图片，图片陆续上传，东西实在太多见谅，需要的朋友留言，我会抽时间建好淘宝店铺写好具体参数供大家浏览。

补充内容 (2016-10-24 16:51):
累死了，忙了一天，拍照开店上传商品，才完成一半，剩下的下周抽时间上全，工作比较忙只有晚上下班后才有空，论坛的朋友需要什么旺旺或私信留言议价！谢谢捧场！
地址在第5页，不知道发地址合不合规矩版主见谅啊~

爱犬叫牛牛 · 发表于 2016-10-16 02:33:16

佩服你的韧劲和执着，听着过瘾，看着舒服。静待早出成果！

tac2djs · 发表于 2016-10-16 03:33:05

爱犬叫牛牛发表于 2016-10-16 02:33
佩服你的韧劲和执着，听着过瘾，看着舒服。静待早出成果！

感谢捧场，我也在期待中呵呵

dengkek · 发表于 2016-10-16 04:51:39

谢谢分享

WWL1215 · 发表于 2016-10-16 05:58:17

这个立柱尺寸多大？要出吗？还有伺服功率多大的？

tac2djs · 发表于 2016-10-16 06:31:45

WWL1215 发表于 2016-10-16 05:58
这个立柱尺寸多大？要出吗？还有伺服功率多大的？

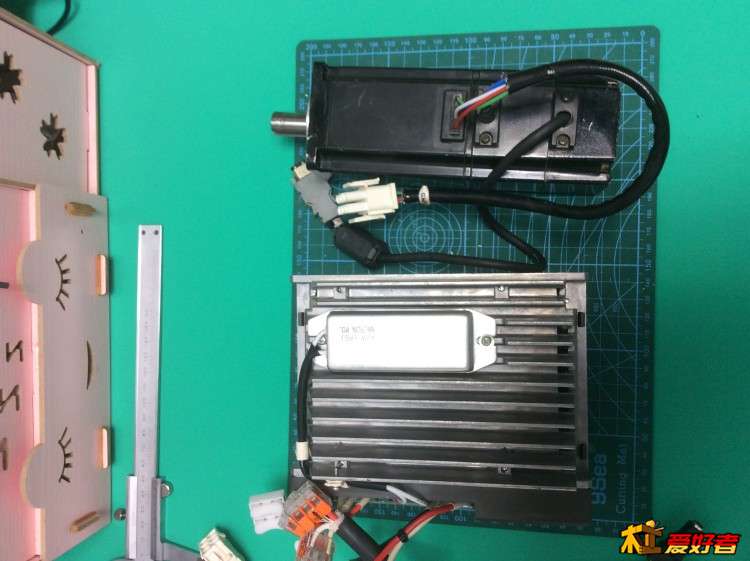

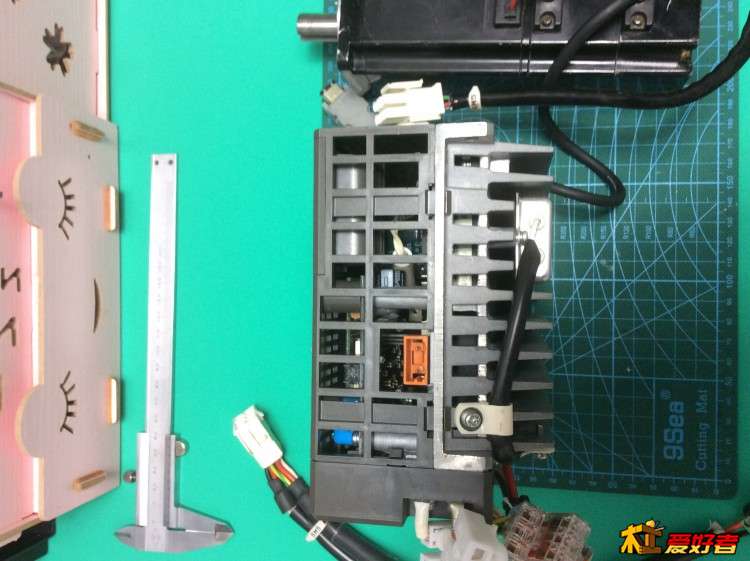

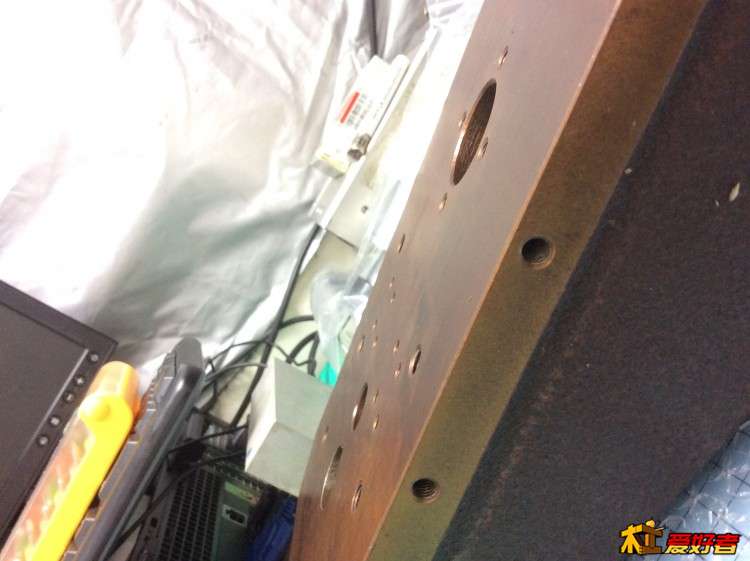

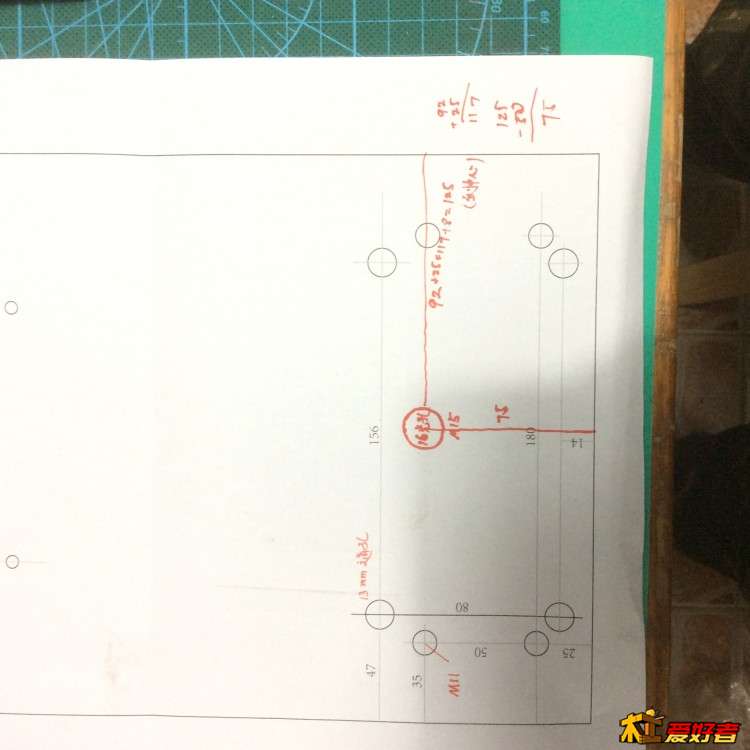

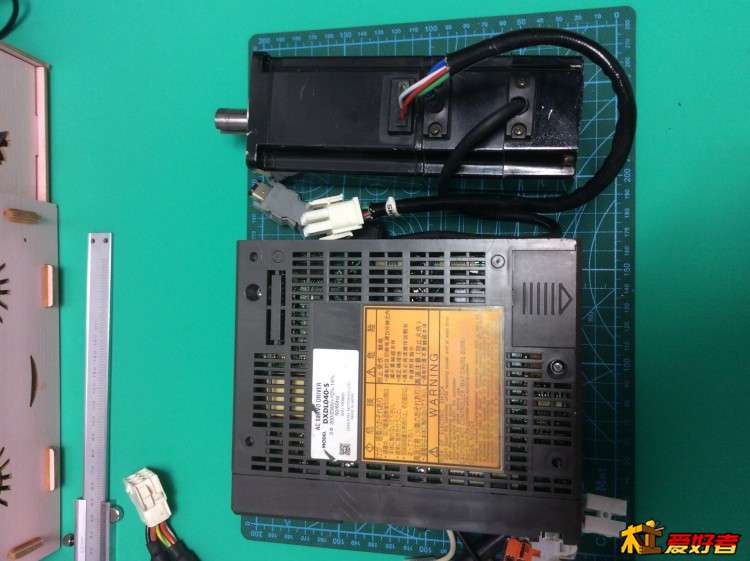

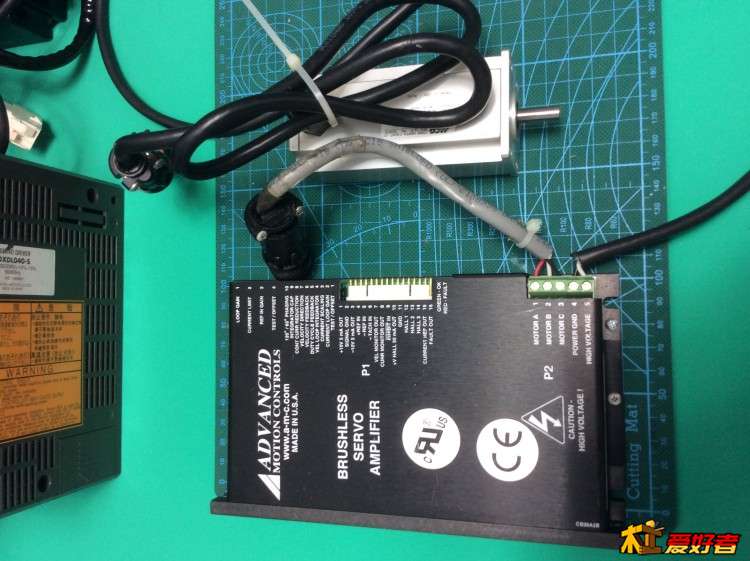

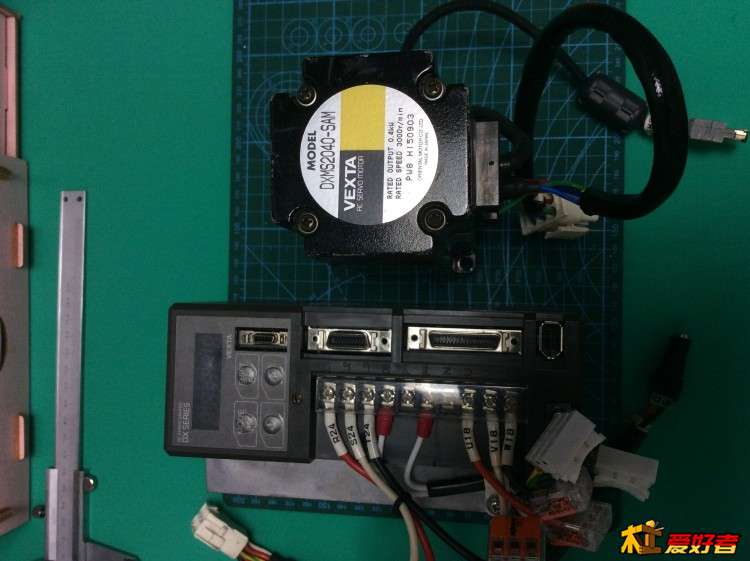

立柱高385，面宽150面板厚18，底部尺寸长宽200X120，安装孔尺寸见图。伺服两套，一套美国AMC无刷直流伺服驱动器40-190v2200W15A电机是美国MCG90V9A无刷伺服电机，另外交流伺服一套，日本东方（由富士代工）400W整套，两套伺服都是9成新，驱动器接近全新，都有完整的原装说明书，出售原因是因为有了更大功率的1k松下A5了，这些都是原本买了做主轴动力电机用的，没打算用伺服电机来定位，5相步进对我铣为主的机器足矣。需要什么请私信，谢谢！
