犀牛刀路插件rhinocam

zjhzhjx · 发表于 2016-10-15 09:40:50

Super169 发表于 2016-10-15 02:44
; K6 a* c% a+ T! o( @非常感谢楼主详细的回覆, 真的想立刻就开机试试. 有时间真的要看看教学.
# P2 n. l% P4 j M- s; C/ X0 ^, D1 Y( L# B& Y; [
我之前做的模型, 大都是用 S ...

本来回复另一位木友的时候，介绍了圆雕那块（4轴），用的是dp（desk-p-r-o-t-o),配了图，所以到你这里就简单说了，但那回复要被”审查“，我也不知道为何要审查。如果你雕个人像，建议就用dp,我试用一下，打个比方感觉该软件像”傻瓜型照相机“一样，雕出来东西还行吧，出刀路也还快，反正同样雕像我们用powermill算死机了--或者那台老电脑不行？rhinocam的4轴怎么说呢，还是你自己先分析下，如果这个圆雕是类似机械造型的，或一个机械造型加一些浮雕什么的或者说这个4轴上需要二次或多次分加工，而且有尺寸需要的，rhinocam比较好用。难不难你是不是问到要不要后处理那些问题？如果2d加工和浮雕3轴加工，直接出刀路直接到mach3里就能用了，不需要后处理或删除一行什么的，浮雕抬刀问题我是在浮雕下面一点做个平面-安全距离默认6，就不会抬刀了，如果不加平面，我发现就会抬刀，原因我没研究过，而且很奇怪的是rhinocam里模拟是不会抬刀的，到mach3里就会抬刀---这个加工前要先观察下有没问题。还有一个是rhinocam处理圆的定义可能不太一样，到mach3里会出错，我现在是折中一下，不用犀牛的圆，重新描成曲线，就不会出错。后处理这块，我也是一遍实践一边学习着解决，总体说来，一个软件你的去试下，如果不适合自己，那就换别的，还有，如果有机器实践才行，那样会学的很快。教程方面，我只看到一个教程，是英文视频，到3轴为止。5轴我机器不够，也没去学，大家都说5轴很难，反正感觉2d-3轴-4轴应该一个比一个复杂。

zjhzhjx · 发表于 2016-10-15 09:43:05

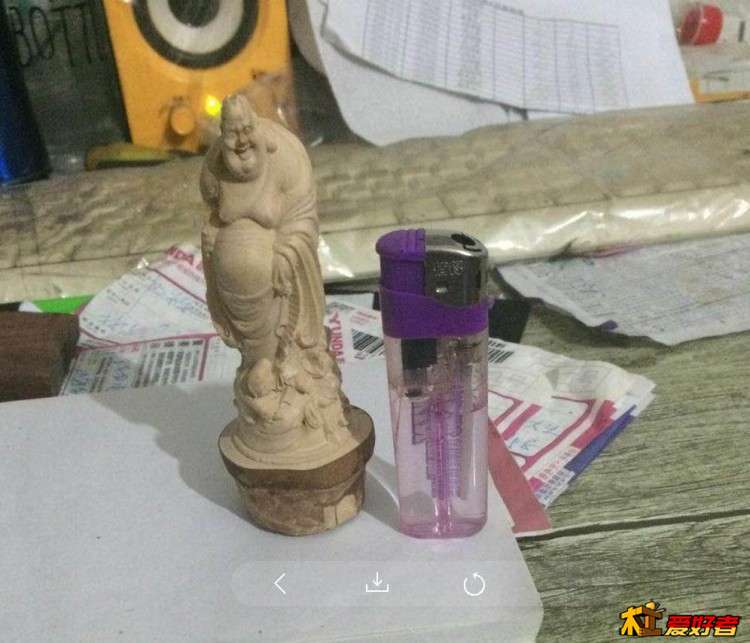

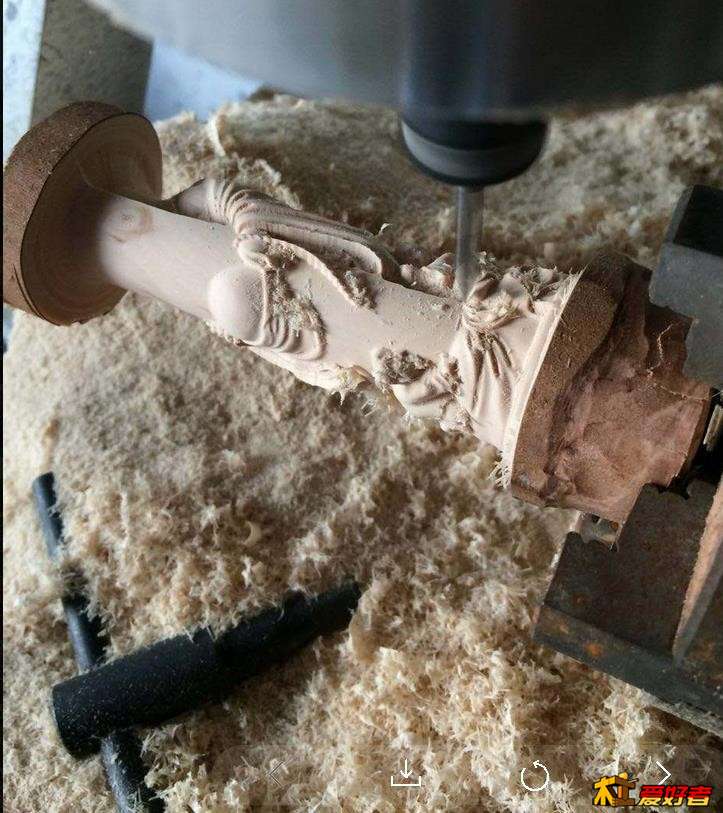

这是我朋友用我的机器试机时用deskproto做的刀路，感觉比较方便出刀路，效果也还可以

zjhzhjx · 发表于 2016-10-15 09:48:32

Super169 发表于 2016-10-15 02:44
# x- Y. y# }4 ]5 U* }( Z非常感谢楼主详细的回覆, 真的想立刻就开机试试. 有时间真的要看看教学.
4 W7 t2 z0 x7 g6 u" @+ t* Z4 D, g J
我之前做的模型, 大都是用 S ...

用SolidWorks 昨天看到 SolidWorkscam，估计和rhinocam一个原理，就是一个建模软件软件公司给他出个配套加工插件，你研究下 SolidWorkscam 就不要重新学rhino了。如果真要导 rhino能读取iges stl dwg 等这些工业格式，也能读取obj等那些像maya 3dmax zb
建模的格式

Super169 · 发表于 2016-10-17 00:54:35

zjhzhjx 发表于 2016-10-15 09:483 F# {+ E. j3 @" o; b" V
用SolidWorks 昨天看到 SolidWorkscam，估计和rhinocam一个原理，就是一个建模软件软件公司给他出个配套 ...

大大耐心而详尽的回覆, 非常感激.
小弟最近才换了一台雕刻机 (之前的是2020铝材做的玩具机), 还在学习建浮雕中.
同时也买了个 A 轴, 所以很想多了解四轴刀路的做法. 但因为种种原因, 还未用得到.
而且, 自己也不会出刀路, 只是勉强看了一遍 DP 4轴的教学, 感觉不太复杂, 只是未能实践.
我也相信, 如大大所说, 实践中学习, 比空看教学更有用, 可惜机器上有些问题要先解决.
感谢大大的热心帮忙.
