犀牛刀路插件rhinocam

caoxfu · 发表于 2016-10-14 13:07:12

我也在学习该软件。

老吴NO1 · 发表于 2016-10-14 14:39:01

学习了，谢谢分享！

天天的玩偶 · 发表于 2016-10-14 16:51:09

犀牛的确不错，是标准的工业设计软件，精度很高，但转换到其它软件后，精度有瑕疵（我遇到过破面情况）作为木工或玉石来说，精雕与ARTCAM或圆雕ZB已经足够用，要想有更高的提升，再去玩玩犀牛吧，插件比较多，如珠宝类插件很强大！

zjhzhjx · 发表于 2016-10-14 19:36:59

统一回复下大家，首先对大家关注表示很感谢。

zjhzhjx · 发表于 2016-10-14 19:38:10

mdb1989 发表于 2016-10-13 21:325 f: f% y* ~! _) a; |# H0 X
你有中文教程吗？想试试你的法子，

目前没有，我也是看到别人很笼统的一个介绍，去网上搜索教程，只有一个英文的教程，自己捣鼓捣鼓。我自己用的比较熟练的情况下，可能会做一个详细点的“图文流程”吧，教程不敢谢谢

zjhzhjx · 发表于 2016-10-14 19:41:19

sjg3857 发表于 2016-10-13 21:511 k, P- E# H0 E4 y: M: S6 U
好文章先收藏了楼主有时间研究一下关于4轴雕刻造福我们

谢谢，我还在做我自己的一个项目，现在4轴还没用的很顺，也就是说还没完全了解rhinocam4轴的脾气，只是试编了几个，有他的一些优点，做到那一步，我应该会做个介绍。目前我做了解的情况看来，4轴也有些他的优点。本来我已经装了powermill2010那个版，但我电脑总报病毒，没法子，因为有网银什么，只好删掉了，以前的一个老电脑，算powermill太慢了。我和朋友还试了deskproto，我觉得这个软件做圆雕也不错的

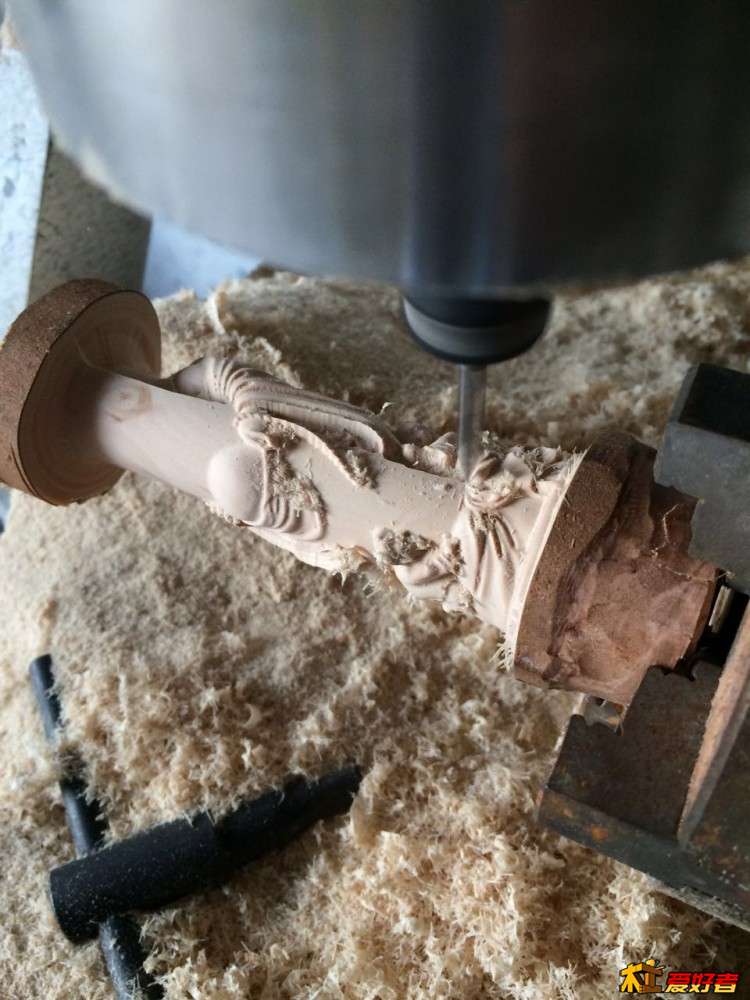

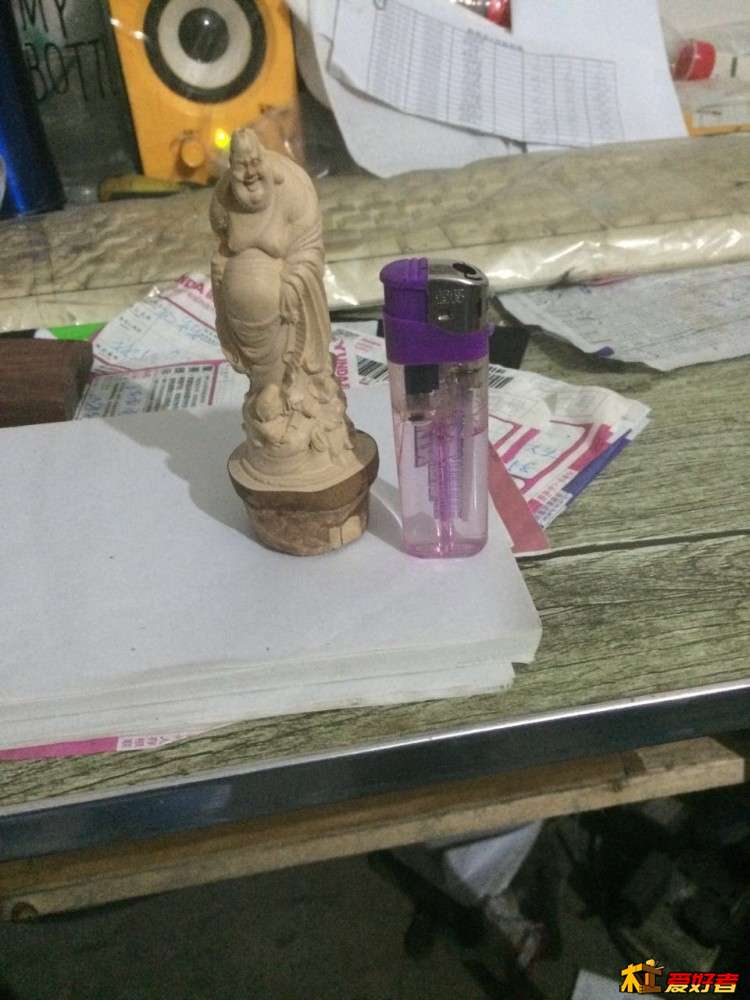

这是我朋友用卖我的雕刻机试机给我看的时候做的，用deskproto,应该比较简单好用的软件。我可能倾向于用这个软件加工生物体，用rhinocam加工需要装配的，需要一定尺寸配合类似零件那种。

zjhzhjx · 发表于 2016-10-14 19:50:22

one486 发表于 2016-10-13 22:00& K" ~( Y7 ~2 [9 n
如果你要走向3D..會玩到sil....... M8 T/ s. `5 }0 c
那...
$ k: A' f; U2 s- a% _* D% c, S建議你...不要走彎路....趁早放棄犀牛!!!!

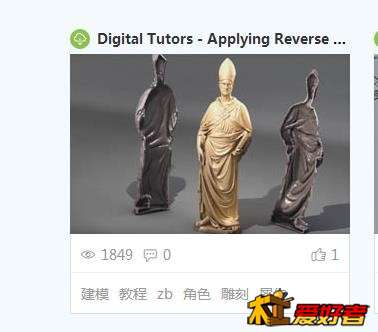

谢谢，你说的是不是STL格式问题？看做什么加工了，建议被破面困扰的朋友，可以参考一个国外视频教程，快速用zb修复破面的然后用zb重拓扑和重建模教程，

非常好的一个利用犀牛和zb来加工雕塑模具的教程。

zjhzhjx · 发表于 2016-10-14 19:51:22

zzy9903 发表于 2016-10-14 08:37
) k7 C3 w$ {: {3 _很好，软件没接触过，但是不管那款软件，用好了，学精了，都能出好作品，顶楼主一个

是的我觉得软件很多，能适合自己能做出需要的东西的就是好软件

zjhzhjx · 发表于 2016-10-14 20:04:40

ljl_tianjin 发表于 2016-10-14 09:50
. Z6 W- q+ q: m7 l) D+ P; X( c' \请教下后边那个用浮雕的怎么整的

首先，用犀牛的精准建模功能按图纸描线后建一个“定位模型”，这种模型的特点是计算出这个定位模型轮廓，厚度等，将来用于装配，很多后背还要和背景装配用的一些造型，类似机械方面的，
然后导出成obj格式，再导入到zb，一般情况下，我会先导入到3dmax先观察下有没有什么错误，然后再导成obj for zbrush 的格式
导入zb,这里有2种情况，一种是用zb来重建模或拓扑，另一种用别的软件修一下。
zb加工，这个就无所不能了，如果你的zb技术了得，可以做出任何你想要的效果
再做下减面，
重新以obj格式导回犀牛就行了，这里rhinocam有一个比较好的地方，obj格式模型和犀牛里另建的模型或只是一个面（不论破不破口）都可以同时存在做刀路，两种格式模型都能识别，不需要模型处理--3轴浮雕，4轴我没试过。配合毛胚拾取功能，可以换各种刀具，进行二次或多次加工，我的双面铣换了4次刀，用了4-5种加工方式呵呵

zjhzhjx · 发表于 2016-10-14 20:15:29

Super169 发表于 2016-10-14 12:20
3 D F/ D% X }) t; x请问对於立体的身件, 是否在设定好雕刻机後, 就可以直接出四轴或更多轴的刀路?

rhinocam的套路和其他软件差不多，导入一个模型，先设定机器--一般好像第一次设定过就好了，设下加工尺寸，我是3040，所以设+200，-200mm,再设下几轴，选下3，4，5？但后面也可以重设定，再设定对应的控制软件，我是用mcch3的单位是mm,教程国外是用英寸的，如果你参考教程，他设数值的时候你自己要换算下，要么你就按教程，把所以都设成英寸为单位。然后设置毛胚，然后毛胚对齐零件，毛胚在世界坐标系的设置，再设置加工原点，再选加工策略，再设置...这个你的看教程了或help文件，然后就可以出刀路，然后可以模拟，看有哪些问题没，输出.nc,我是用mach3再模拟看下有没错误，再加工。很笼统的简介，希望你想进一步了解的话，看下教程

one486 · 发表于 2016-10-14 20:30:26

如果還是要再過一次ZB.....那為什麼不一開始就zb呢?

修補!?....對啊...多碰幾次...你就修到不要不要的....
這些都是眾多前人的血淚!
看你怎麼想囉....
犀牛沒有什麼.不好....

只是在stl要出刀路這一段...出錯率高到想罵人~~~

zjhzhjx · 发表于 2016-10-14 21:37:47

one486 发表于 2016-10-14 20:30& v1 j P6 c" D
如果還是要再過一次ZB.....那為什麼不一開始就zb呢?3 M- X& W. x2 Q$ _7 h

0 {' U8 A0 Z+ r/ l- O3 \! K1 w- @: ]修補!?....對啊...多碰幾次...你就修到 ...

主要看你做什么了，如果是一件工艺品或艺术品，不需要很精确尺寸和比例的，当然可以用手工雕刻3d扫描就好了或是直接zb就行了，关键我的船模是有比例的，很多零件是要加工好以后装配，不能随意发挥的，所以要用犀牛先过一遍，每个软件都有的他的特点，关键看你能不能用到了。还有你可能理解错了，本文不是重点讲rhino的建模或建的模在别的软件里好不好，而是讲rhinocam，发挥犀牛操作上的一些精准和rhinocam加工零件比较偏机械类精确加工和界面比较友好，--比如你去雕个要装配的模具我估计没有人会用zb来建模。要能在比较新的电脑里（像powermill和比较新的artcam在win8、win7 64位上还不行）能用，充分利用新点电脑好的性能提高计算速度。当然我说的是业余玩家，如果你是正版用户，那完全可以忽略安装问题了。

zjhzhjx · 发表于 2016-10-14 21:44:31

我看到很多教程介绍欧式沙发脚都是买一个脚或用人家的模型改一下，或max建模，但我就是直接用犀牛建模，然后用zb修一下，再加点浮雕花纹，再导会到犀牛，需要配合的地方尺寸还是非常精确，而不需要配合的地方--浮雕，又利用了zb的优势，所以，关键看你怎么来使用一个软件了

one486 · 发表于 2016-10-14 22:44:58

同意!
樓主主要用到犀牛在CAD這一段!.....這部分用哪一種CAD都行...甚至SketchUp草圖大師都可以
我主要提醒的是在--藝術多邊3d建模..stl上
非精密尺寸的運用上...不論是3d max maya zb...什麼都好...都可以避免破碎面!

破碎面!已經是犀牛的軟肋....

還是老話
軟件用的上手~~用的熟~~都好!!!

Super169 · 发表于 2016-10-15 02:44:52

zjhzhjx 发表于 2016-10-14 20:15
4 G' P! |0 i! w! S$ \1 [7 ?/ Arhinocam的套路和其他软件差不多，导入一个模型，先设定机器--一般好像第一次设定过就好了，设下加工尺寸 ...

非常感谢楼主详细的回覆, 真的想立刻就开机试试. 有时间真的要看看教学.

我之前做的模型, 大都是用 SolidWorks 做的, 请问是否都要转成 STL 才可以开启?
要设定4 轴雕刻, 困难吗? 教学是否已有 4 轴设定的内容.
