应坛友们要求先把铸铁立柱机的三维模型搞 出来

13932318361

晟意雕刻 发表于 2016-9-16 22:02
! m1 U# p: j' I7 h9 m加A轴吧？

* [' _. g3 Y2 S; C  _: {  E& A% g9 E当然啦，   行足够了

13932318361

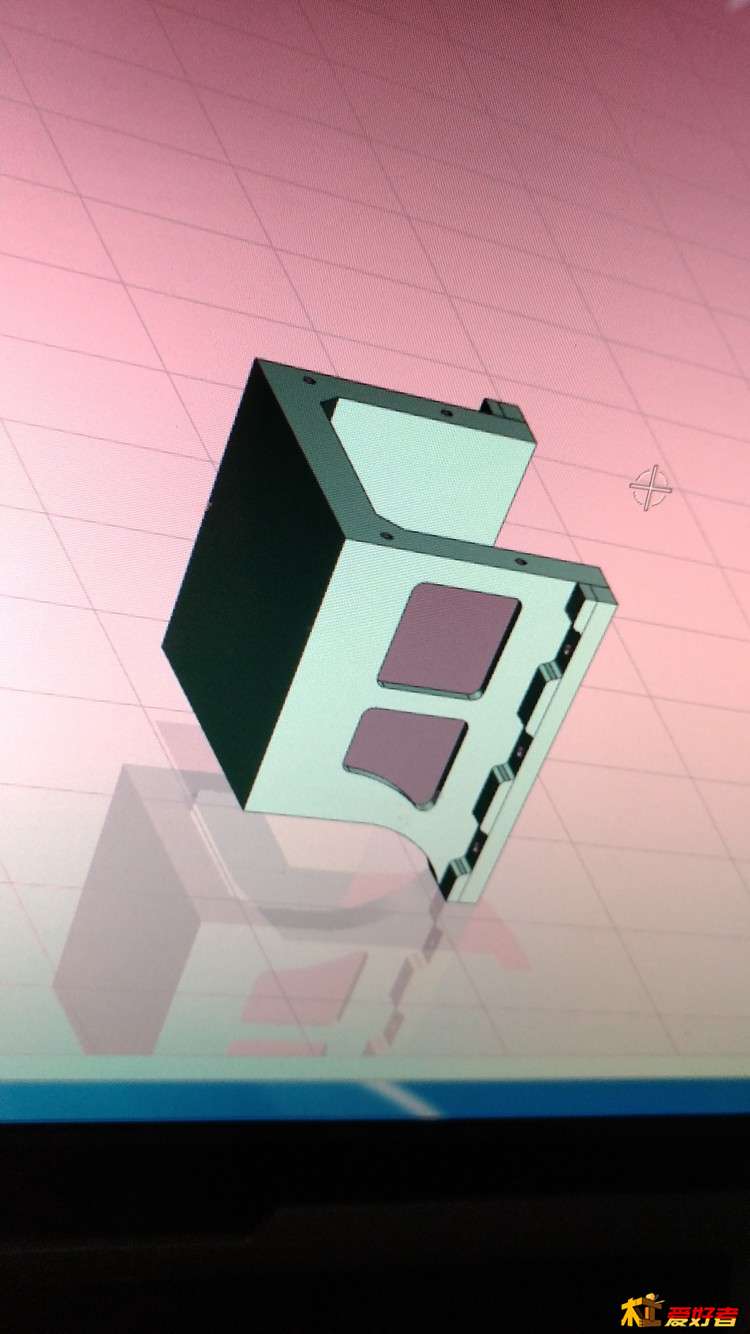

仿了一个， 无动力主轴机架。  感觉不过关，
3 H8 `7 g" U% v% s

13932318361

13932318361 发表于 2016-9-16 22:13
仿了一个， 无动力主轴机架。  感觉不过关，

! V2 V2 k$ n5 s& z- c. ~, |铸铁   6.9kg...机头

13932318361

. R9 v) p) r! e% ?
………

qxmgfl

13932318361 发表于 2016-9-16 21:51
光机架现在是  190Kg.....不希望再重了。设计前我确实也考虑过  行程也是够的，  就是为了方便以后升级。 ...

本人也在ZX、ZY的调整遇到瓶颈，想请教楼主。。
- W3 e4 }6 o2 f

小样1122

看看有没有机会搭车。190kg还是太重了点，但看设计图大侠连三角镂空都用上了也就没得说了。底座建议加锁孔位，方便把机子锁定在其他台面。

13932318361

小样1122 发表于 2016-9-17 03:04
% |- k& a% j/ G( ?- W看看有没有机会搭车。190kg还是太重了点，但看设计图大侠连三角镂空都用上了也就没得说了。底座建议加锁孔 ...

" k( e5 W* P3 |嗯  底座的底部也全用了  三角镂空  和圆形  减重加固了。。。。 一开始是准备给底座下面俩块  40毫米的铸铁条，再装防震垫铁的。考虑到机身挺重的，感觉不靠谱。  放弃了。   准备把底座下面做些修改  防震垫铁直接装底座下面 。

13932318361

感谢大家不断的提意见。。。合理的建议一并吸收。。。已经迫不及待想动工了

sooryou521

你以后想省机架改五轴吗？y轴行程是不是余量不够呢？我看你设计的Z座并不宽、厚。加谐波和步进个人感觉空间很局促。这些纯粹个人看法。不对勿怪。我也想搭车弄一台。

13932318361

Z座你是指  立柱吗？   立柱底座固定处 280毫米宽。用的M16紧固。厚度为54毫米

13932318361

sooryou521 发表于 2016-9-17 11:23
+ G. U0 d# Y: }+ Q4 N' Z: `) s( H+ f你以后想省机架改五轴吗？y轴行程是不是余量不够呢？我看你设计的Z座并不宽、厚。加谐波和步进个人感觉空间 ...

. B  S" S' }. o0 C2 T9 i6 oz座你是指  立柱吗？   立柱底座固定处 280毫米宽导轨处为200毫米。用的M16紧固。厚度为54毫米

sooryou521

qxmgfl 发表于 2016-9-16 12:40
) T6 d, ?' y; {+ L8 P楼主喜欢立柱机，志同道合。。
$ y5 ^+ n5 E% W0 |! h/ V- J+ m( X& [
* p9 f. u0 |& Y7 p* z0 {提几点：

8 B4 H  Q8 H' T  z+ F# p9 M$ }0 p不用那种十字结构。那立柱的尺寸就要再加高了，把余量算上。要接近10多厘米吧？有加工中心的话。Y轴用丝杆燕尾式的怎么样？
7 A8 o: l  E& g0 x; }1 o

sooryou521

主轴座。我都习惯说z座。

13932318361

sooryou521 发表于 2016-9-17 11:33
不用那种十字结构。那立柱的尺寸就要再加高了，把余量算上。要接近10多厘米吧？有加工中心的话。Y轴用丝 ...

没必要的，这台机器我就是打算加工一些小的金属模具的45#慢点可以的。除非你想重切削。。非要加工调质硬度  300－330HB的 40Cr   35rMo材料。我厂里有  加工中心和  铣床。

13932318361

sooryou521 发表于 2016-9-17 11:35
9 K- Q: u; s, W, G$ O# g主轴座。我都习惯说z座。

主轴机架是20毫米，我发的是框架，中空部分装伺服。还有紧固结构。。。  这个轴很尴尬，又要强度  又要重量。
