应坛友们要求先把铸铁立柱机的三维模型搞出来

13932318361 · 发表于 2016-9-15 23:01:22

WWL1215 发表于 2016-9-15 14:113 l* m7 \* _5 Z' d5 ?2 _' L
机头部分不能过重，因为加配重太麻烦。机头部分用铸铝是否可行。

既然上无动力了拿目的很明显了。再用铝。。。机架强度有有了，震动从刀具传过来，机头无法过滤掉。。。这机架也就白瞎了。。。。个人认为机头还是铸铁机头

13932318361 · 发表于 2016-9-15 23:05:43

xotpren 发表于 2016-9-15 22:58
& p/ j% y0 Y5 S& n3 O. g$ D1 B+ l我是小白听大家的

那今后要学的东西可多了

linss1 · 发表于 2016-9-15 23:09:00

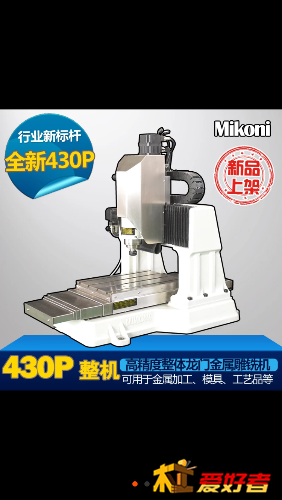

想做个这种的可惜太贵了，光机就2万

13932318361 · 发表于 2016-9-15 23:14:15

linss1 发表于 2016-9-15 23:09
& M) }( f3 @" L H; m( I想做个这种的可惜太贵了，光机就2万

这确实是一款好机器就是太贵了。。。。我有一台铝板机了。却比较迷恋立柱机器。

13932318361 · 发表于 2016-9-15 23:16:01

linss1 发表于 2016-9-15 23:09% s/ g* A" [; F' |- @) B
想做个这种的可惜太贵了，光机就2万

铝板机固定龙门一样震的厉害

东方不举 · 发表于 2016-9-16 07:50:32

加油，有机会一起研究五轴

13932318361 · 发表于 2016-9-16 08:41:01

东方不举发表于 2016-9-16 07:50
q: F1 n8 X4 n3 O加油，有机会一起研究五轴

哈哈不敢想，现在的目标就是把三轴做好，做的精细一些。。在这里向大家学习

东方不举 · 发表于 2016-9-16 09:29:01

13932318361 发表于 2016-9-16 08:41
5 L& p% I; C# V9 O0 M哈哈不敢想，现在的目标就是把三轴做好，做的精细一些。。在这里向大家学习

五轴和三轴一样的机架，双摆头都有现成的。

13932318361 · 发表于 2016-9-16 09:43:46

东方不举发表于 2016-9-16 09:29
7 ^0 C8 ]! Y0 C, f4 A6 C五轴和三轴一样的机架，双摆头都有现成的。

说是这么说，对5轴的结构还是一头雾水...三轴的质料可以找到不少。

东方不举 · 发表于 2016-9-16 10:50:52

13932318361 发表于 2016-9-16 09:43
P/ O# e* P1 i1 C说是这么说，对5轴的结构还是一头雾水...三轴的质料可以找到不少。

固定龙门，台面移动，跑起来和三轴一模一样，本来应该装夹主轴的地方，在XY平面装双摆头固定。对了哥们，我这里有个小件，你看方不方便用铝合金雕一下，报个价格给我。

qxmgfl · 发表于 2016-9-16 20:40:50

本帖最后由 qxmgfl 于 2016-9-16 20:44 编辑

楼主喜欢立柱机，志同道合。。

提几点：

1、重量要够，大于200Kg;
2、立柱请预留ZX 、ZY方向的调整裕量;
3、电机在条件允许的情况下，尽量用大扭矩的步进或者选用伺服;
4、有时间可在设计上预留四轴或五轴空间，以便日后整机升级，节约机台费;5、最好别用X、Y轴转换块的十字结构。。

13932318361 · 发表于 2016-9-16 21:51:35

qxmgfl 发表于 2016-9-16 20:40) u9 i! f d6 @% x& |& M' W0 S
楼主喜欢立柱机，志同道合。。6 q3 R: I n0 |9 \5 Q: x

% f) C3 D- ]& ?0 R) M1 t提几点：) t6 v8 R3 k# i& |, U) Z7 L( g

光机架现在是 190Kg.....不希望再重了。设计前我确实也考虑过行程也是够的，就是为了方便以后升级。。准备上750w伺服。。至于x y部分能否指点一下呢？

晟意雕刻 · 发表于 2016-9-16 21:58:10

我要搭车！

晟意雕刻 · 发表于 2016-9-16 22:02:55

13932318361 发表于 2016-9-15 22:41
( f* c3 S: f% i/ K3 J( k" F尽量吧，有什么建议提提。我做修改

加A轴吧？

晟意雕刻 · 发表于 2016-9-16 22:08:58

我有台大JJ，也喜欢立柱机，老司机，带上我
