直播：从一张照片变成木马

alin999 · 发表于 2016-9-8 09:13:54

85255536 发表于 2016-9-8 08:02$ k" v4 h$ v& b$ m7 C) z
结构是不是稍改下

看木纹是那样但是蝴蝶榫是垂直木纹的这样更结实

hpmj · 发表于 2016-9-8 09:20:13

论坛能工巧匠真多

见习科学家 · 发表于 2016-9-8 09:32:36

85255536 发表于 2016-9-8 08:022 {8 A+ D0 l- G0 f+ ]2 o! Z" Y1 P
结构是不是稍改下

貌似两边都是一模一样的，难道说透榫？是在不行太棒＋原木榫估计就没问题了

见习科学家 · 发表于 2016-9-8 09:38:29

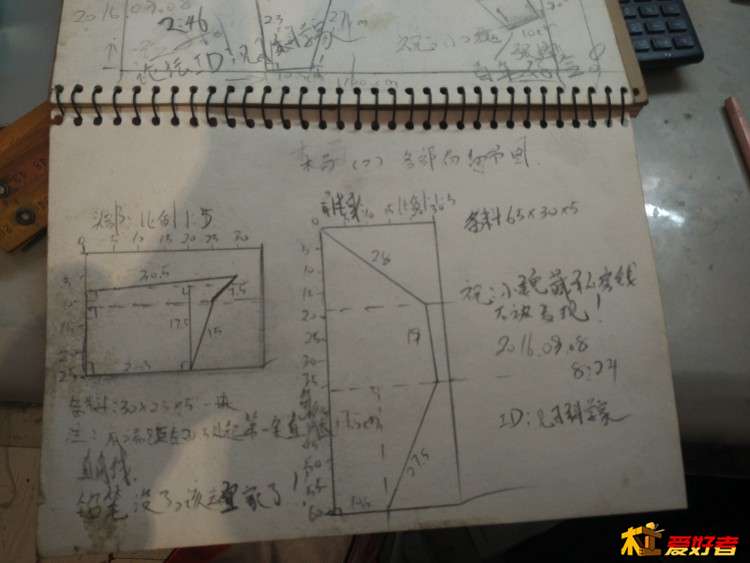

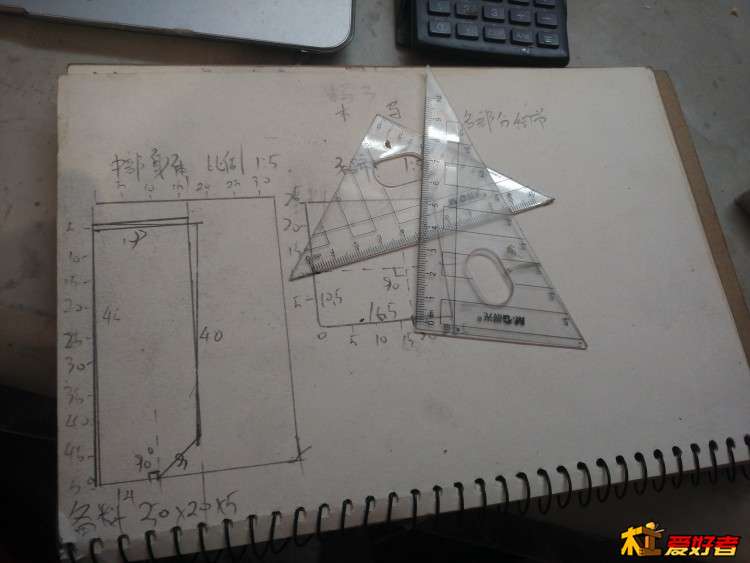

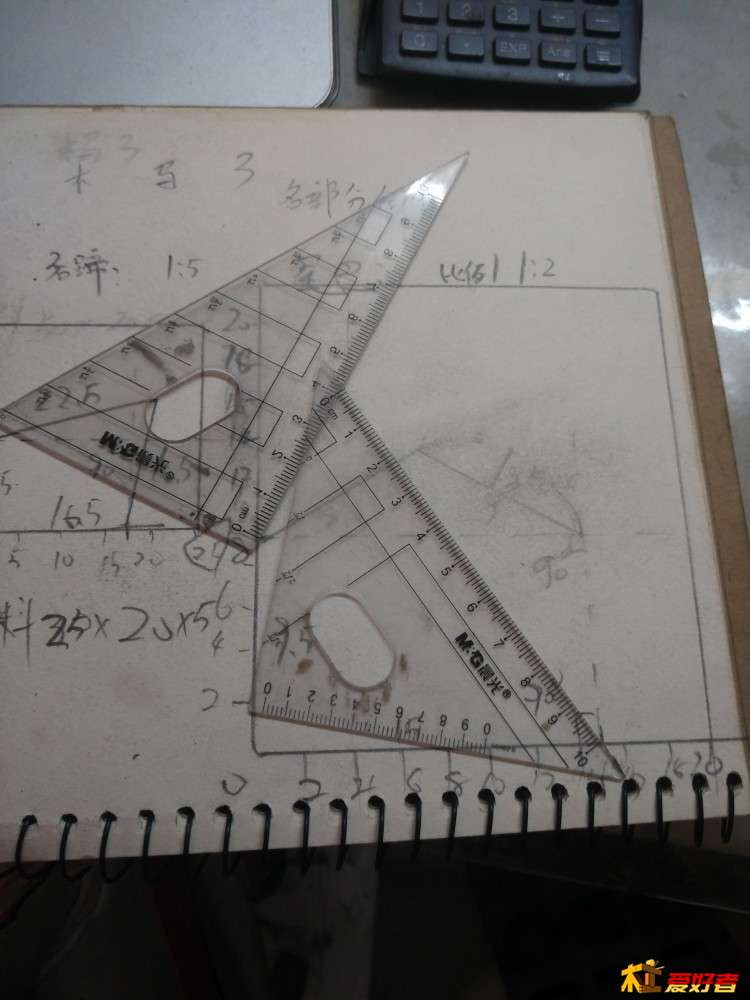

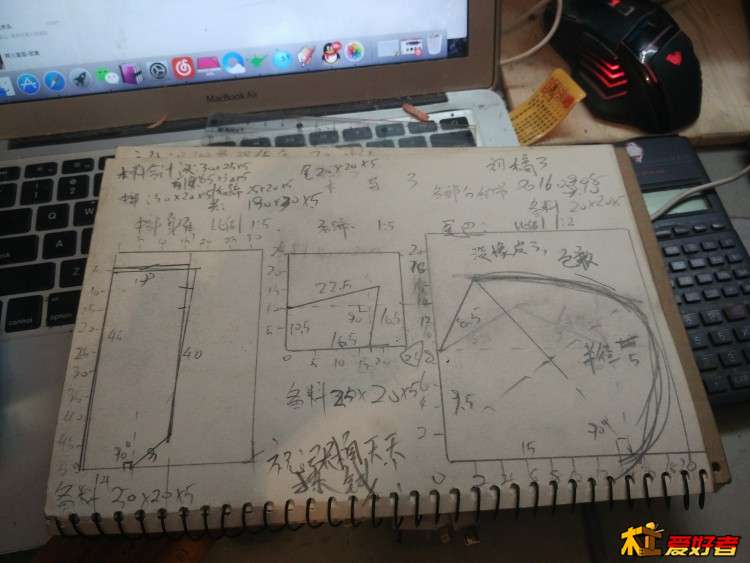

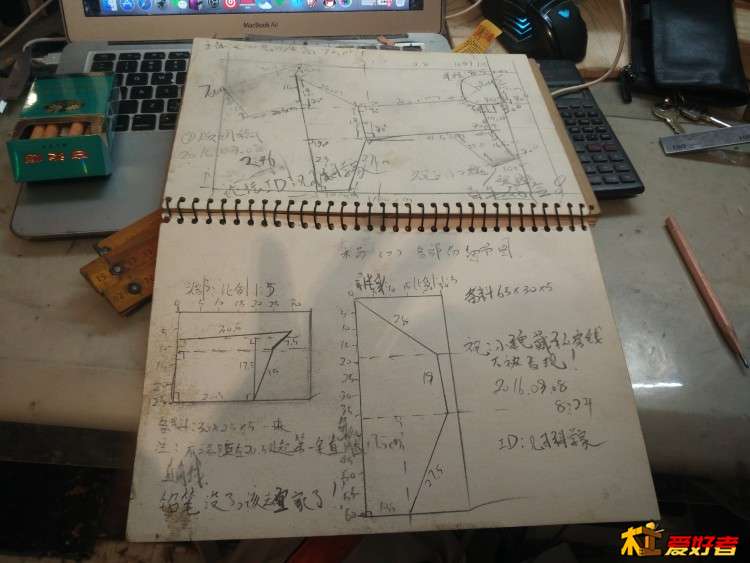

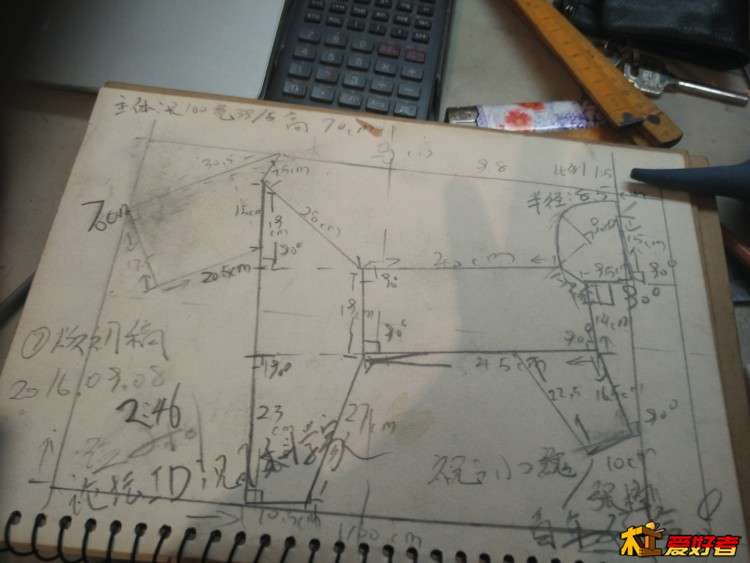

细节图纸画好了，
主体需要木料：190*30*5 单位cm

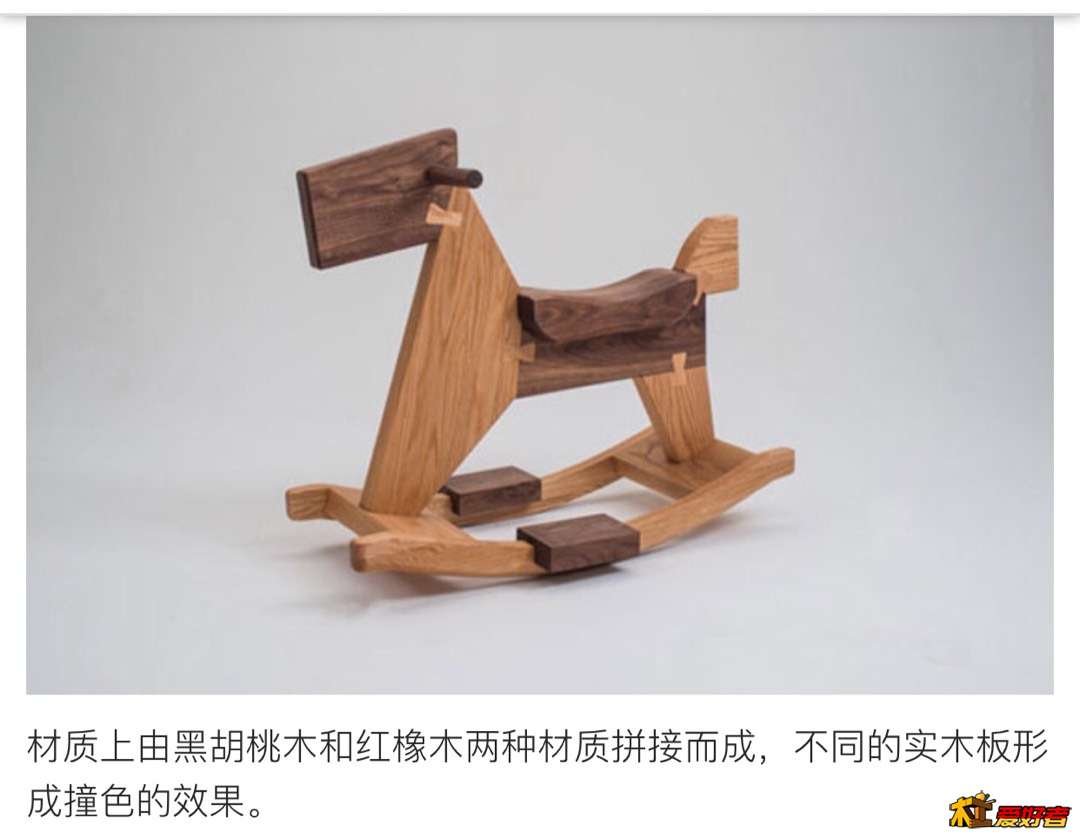

原材料是黑胡桃＋红橡木，淘宝了下，好贵，先拿破木头做个样品吧，心理有谱了在买好木材，样品也可以给我儿子留着

话不多说上图

再见不遗憾 · 发表于 2016-9-8 09:47:08

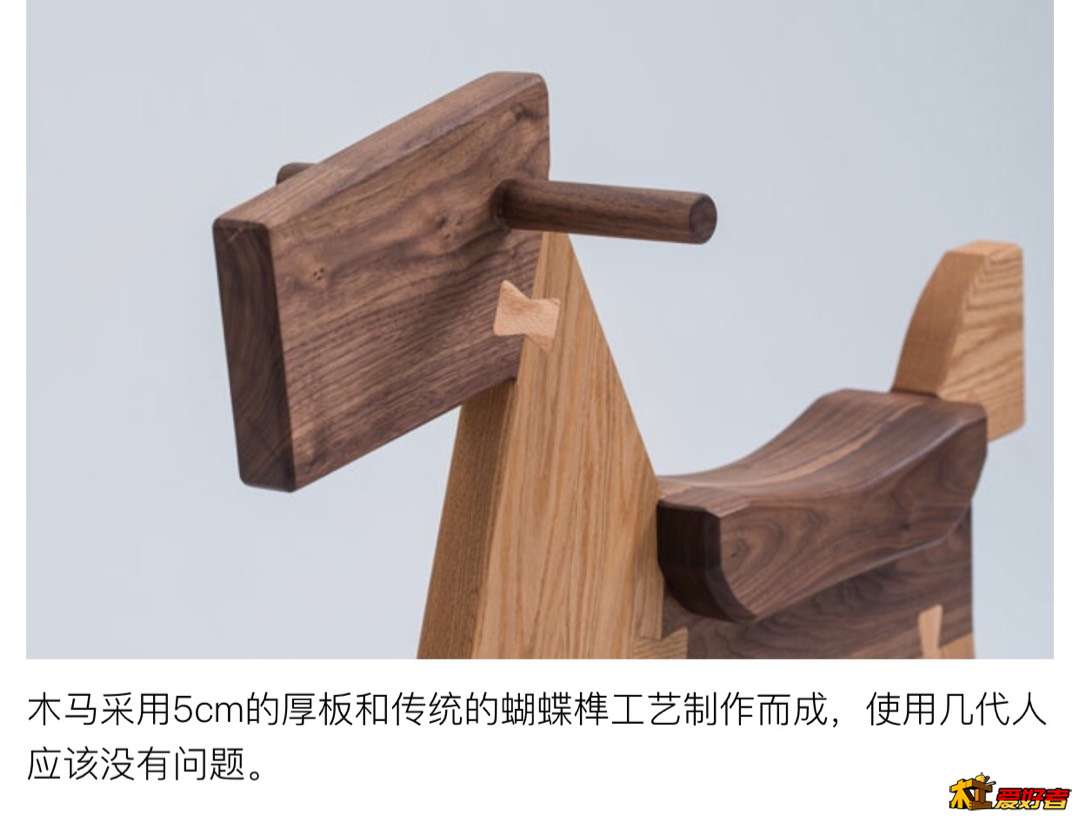

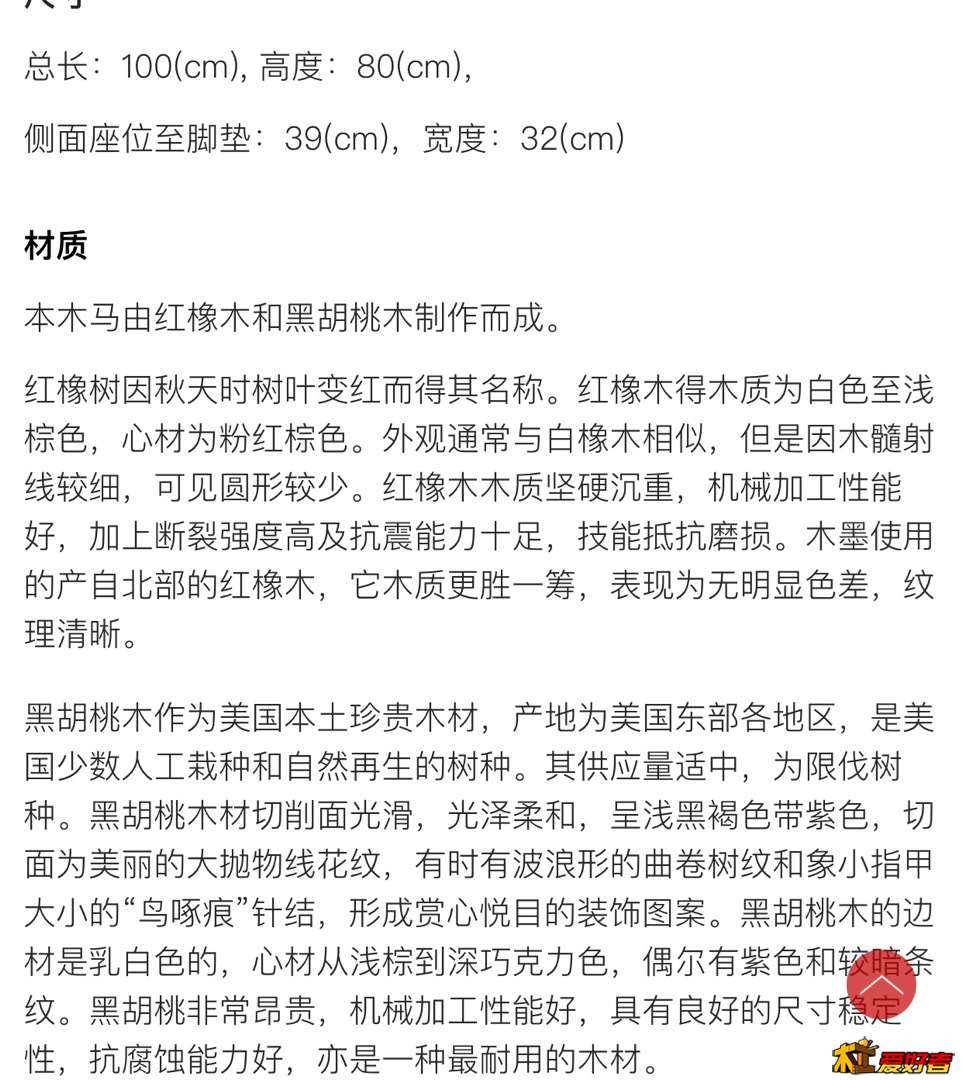

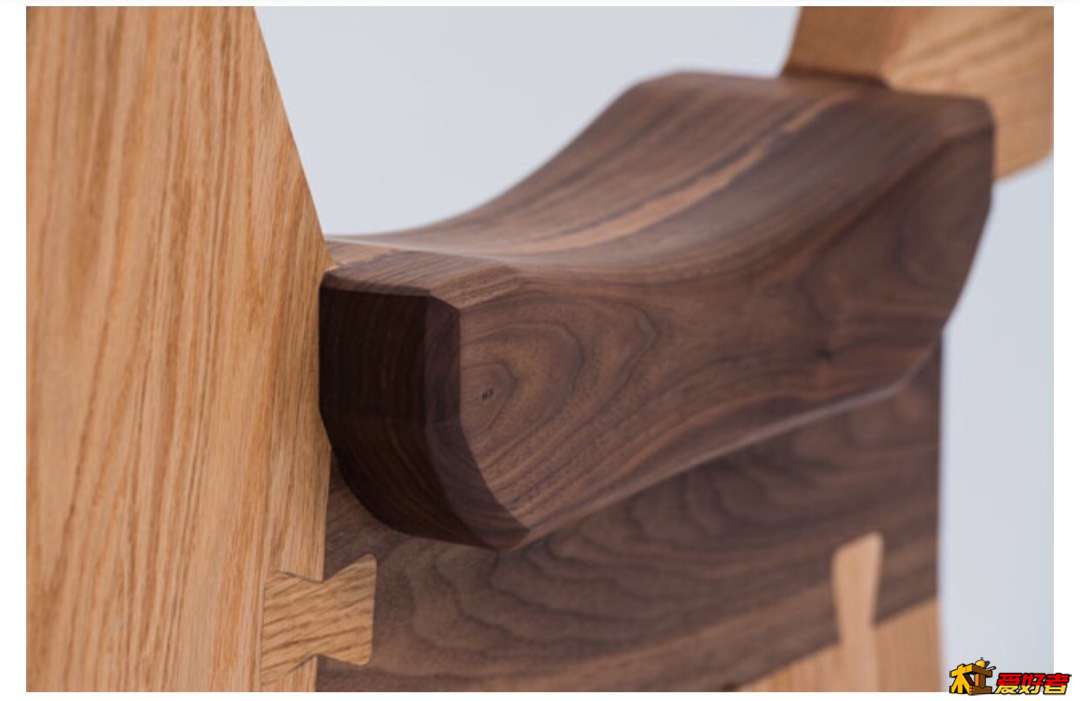

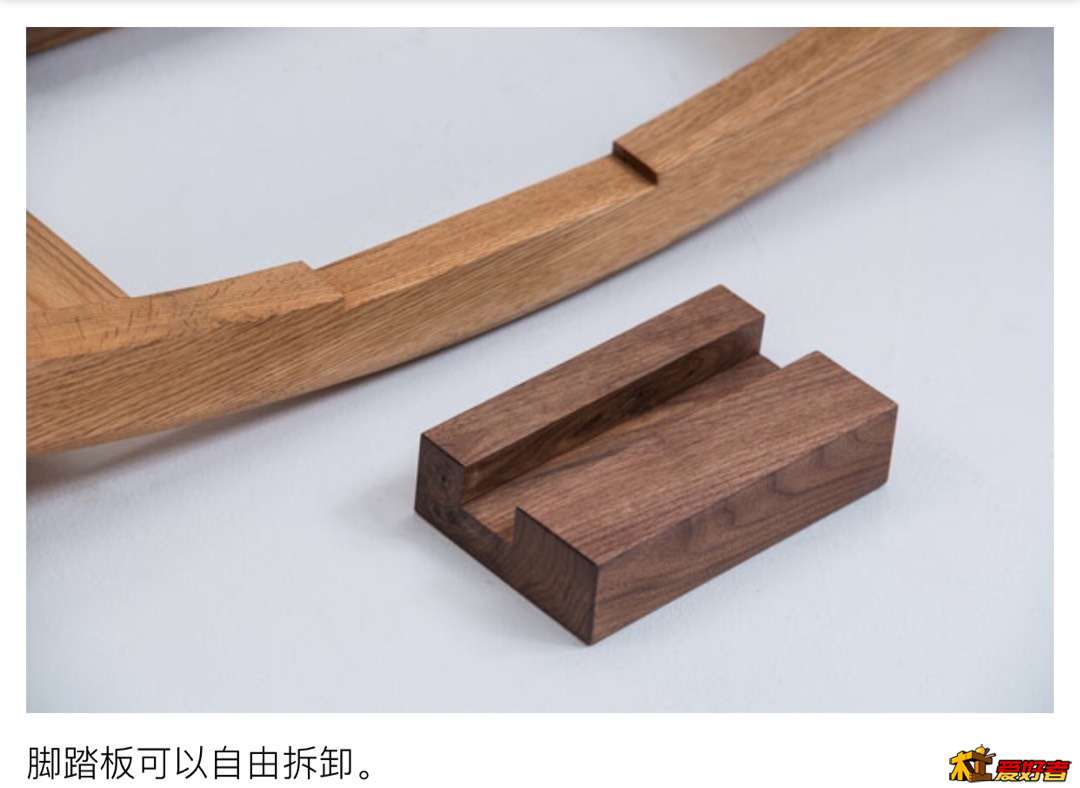

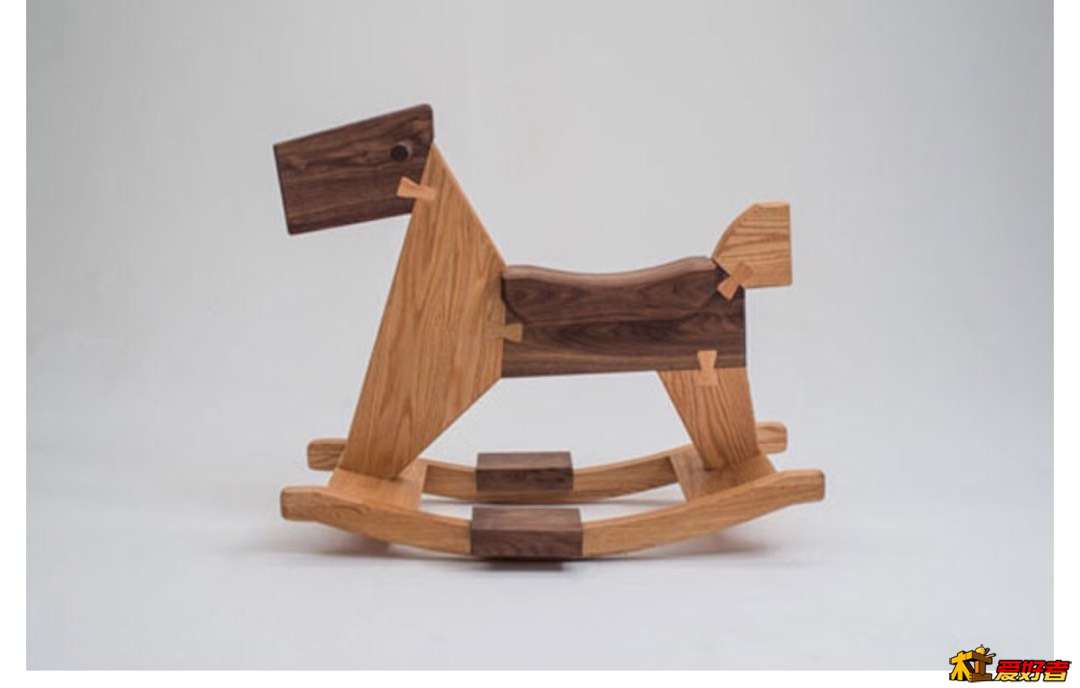

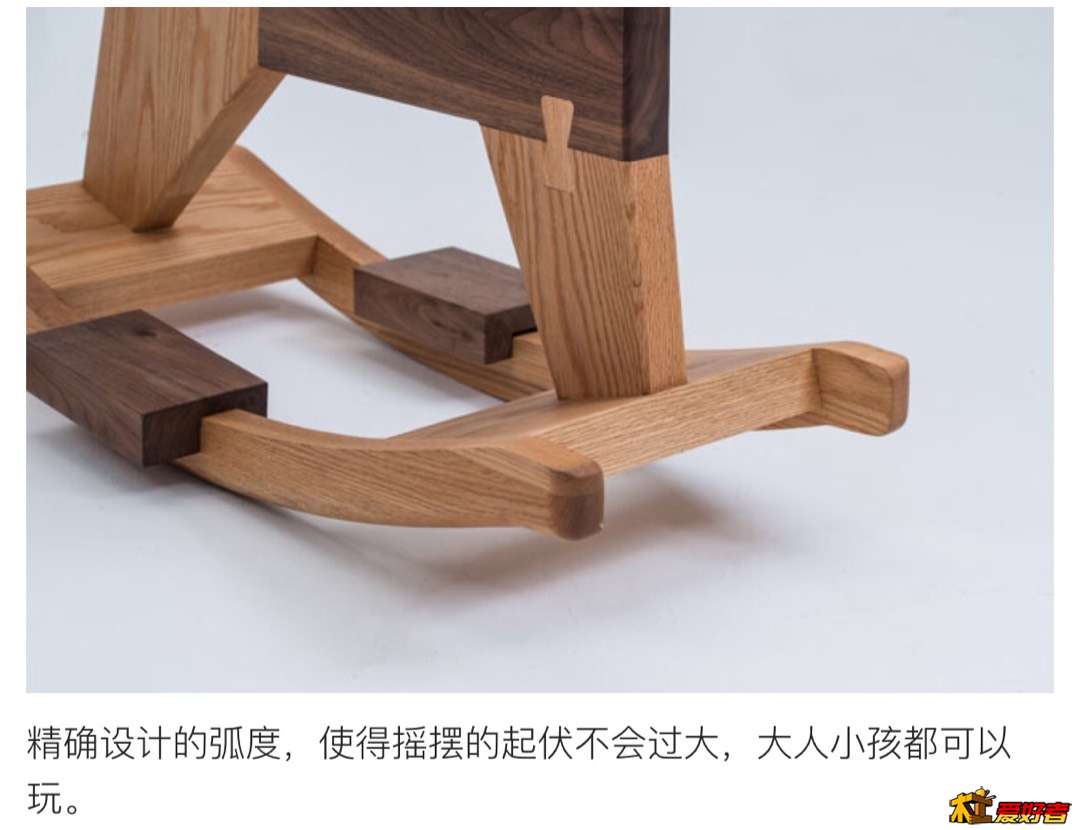

找了一些图，希望对你有用。

再见不遗憾 · 发表于 2016-9-8 09:48:27

太湖非神 · 发表于 2016-9-8 09:57:41

85255536 发表于 2016-9-8 08:02
0 q( a5 V" D: t/ R+ m9 n' Y结构是不是稍改下

如果拼接的严丝合缝，重力作用下不会出什么问题。实际上我更担心把手的地方，毕竟那里会经常用力。

楞恣儿 · 发表于 2016-9-8 10:19:33

有劈裂的可能性，仅仅是可能性。因木板可能挺厚，所以也不容易劈裂。不过关键地方能用上螺栓的话还是要用

sinoark · 发表于 2016-9-8 10:42:02

不错不错！

见习科学家 · 发表于 2016-9-8 11:47:47

再见不遗憾发表于 2016-9-8 09:48

万分感谢，给您1万个赞～～
这可真是扒图了，希望能直接扒出实物加油！

仅此声明：此贴只为木友交流娱乐使用，不涉及任何商业用途

见习科学家 · 发表于 2016-9-8 11:55:17

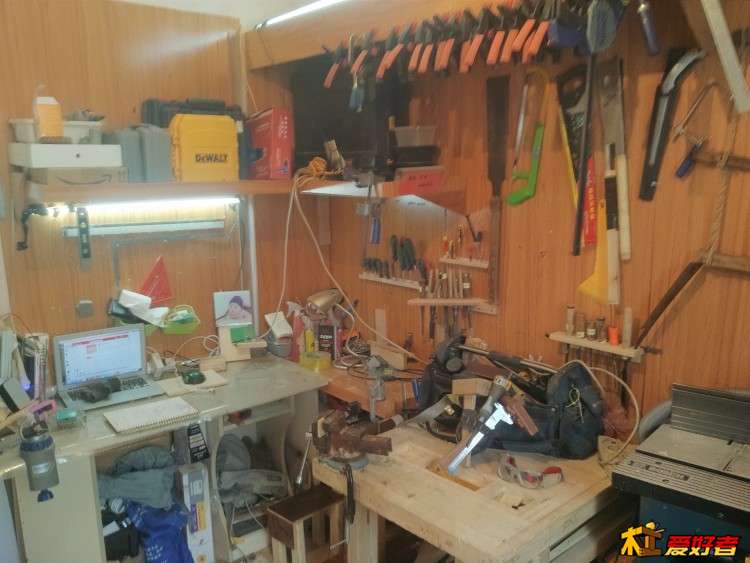

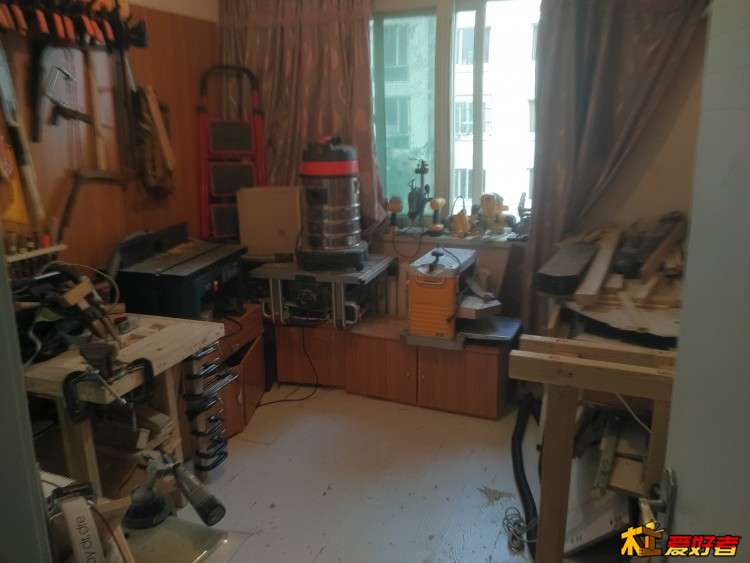

秋田先生在书中写过：“整洁的工房是一天的开始。”

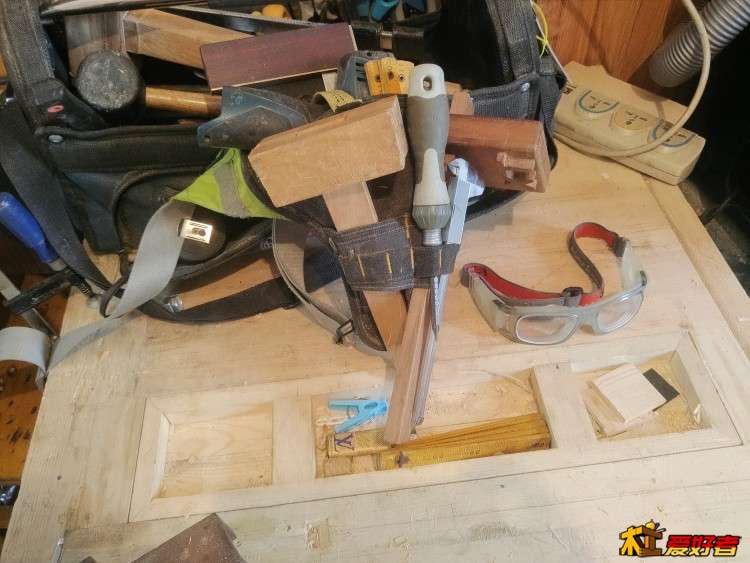

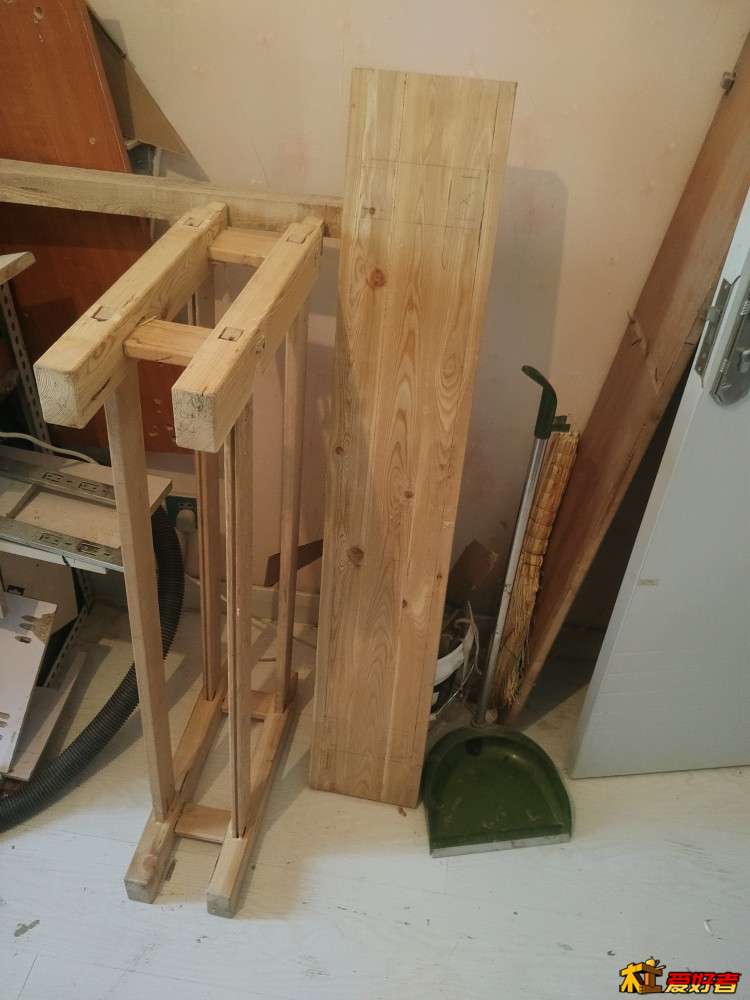

这些就是每天和我共同奋斗的兄弟们，之前做的长木凳还差凳面开榫眼安装了，争取上午搞定，下午正式进入木马制作阶段，从选荒料开始，一步步的和大家分享，一直都是闭门造车，可能有很多方法不当，还希望大家多给建议、
ps:玩木头里我可能是铅笔削的最差劲的吧

v

meteornk · 发表于 2016-9-8 13:12:48

见习科学家发表于 2016-9-8 11:55
% P* P p- v; Y$ `; Y秋田先生在书中写过：“整洁的工房是一天的开始。”8 R! }0 Q8 V4 T" A- f
这些就是每天和我共同奋斗的兄弟们，之前做的长木凳 ...

手套不错。保护应该非常到位。
哪儿搞得？买的，做的？

huoph1006 · 发表于 2016-9-8 13:12:49

个人见解：1、只是蝴蝶榫连接感觉不够牢固，里面应该有圆木榫
2、前后只有两个腿支撑，就像一张两腿的凳子，垂直受力可以，实际使用中难免左右摇摆，尽管木头较厚，这个地方的设计有所保留
3、下方两个弯木长度不够，小孩使用过程中会最大幅度摇晃木马，会出现堕马意外（前后翻）

见习科学家 · 发表于 2016-9-8 13:28:01

meteornk 发表于 2016-9-8 13:12
N% t5 B" q& E手套不错。保护应该非常到位。) E" ]5 P8 V5 Z1 I2 ~9 e2 k
哪儿搞得？买的，做的？

2副手套，昨天伤了大拇指所以里面多戴了一副薄的。
手套牌子是美国技师－创造者

美亚15刀买的，某宝有同款你可以找下，挺好的，他大拇指，食指，中指这三个是半指，无名指和小拇指是全指，保护的不错，而且还留出了手指摸顺纹逆纹。

东西好归好，就是忒不耐操，好像我用的也有点狠

见习科学家 · 发表于 2016-9-8 13:33:41

huoph1006 发表于 2016-9-8 13:12
% z4 w3 R. m2 d( H% B& `个人见解：1、只是蝴蝶榫连接感觉不够牢固，里面应该有圆木榫
6 y2 U0 w# _% P8 r+ {2、前后只有两个腿支撑，就像一张两腿的凳子 ...

感谢您的建议，因此帖非原创贴，只是照猫画虎仿其样子做，是否能做出设计者的精髓也有待商榷。
秉着对原设计者的尊敬，我也不好妄加评论，毕竟该作品的美感还是有目共睹的

如果成品有缺陷也定是咱技艺不精，只得其形，未领其神
