直播：从一张照片变成木马

见习科学家 · 发表于 2016-9-8 02:02:51

背景介绍：

  本人木痴宅男一个，从今年元旦过后就一直宅在家鼓捣木头，除了买木头和周六周日逛逛二手破烂市几乎闭门不出。

  陆陆续续做了很多东西，一直想发帖于大家交流，无奈每次想起之时几乎都完成大半，无法完整记录。

恰逢近日发小大婚，新娘是个珠宝设计师，童心未眠在某宝看见一原木木马，十分喜爱，无奈卖家已经下架（废话，一个木马卖将近1500销量能好才怪了呢。），就逼着小木给他做，随手甩过来一张图片二人就去度蜜月了，还要求我蜜月结束之前完工。

  我擦。就一张图片没有尺寸做个毛线啊。罢了，凭着发小15年的情谊那就做吧。正好借这机会发个直播帖，逼着自己记录过程，和大家分享木头的快乐。

  咱先看看这个价值一台DW618的木马到底长啥样上图

见习科学家 · 发表于 2016-9-8 02:08:55

兄弟们，大家替我评评理，就一张照片，还tm侧面的，有个毛线用啊。
哎，求人不如求己，还的寡人前往某宝一探究竟。

查了半天总算有所搜获，找到一张正面照片，

从图片和卖家描述的之言片语中所获得的信息如下

总长度：100cm

宽： 39cm

高： 80cm

木材厚度 5cm
主要材料：黑胡桃红橡木。（淘宝查了下居然这么贵？？咱还是先拿松木试做一个吧）

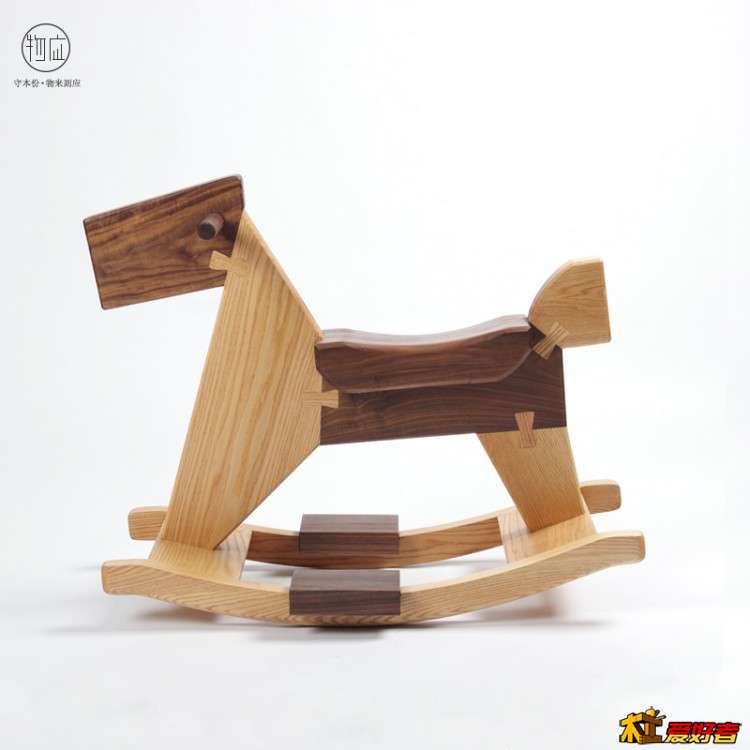

正面图片 TB2t7kDsFXXXXcqXXXXXXXXXXXX_!!2458721820.jpg


见习科学家 · 发表于 2016-9-8 02:22:14

  知道长，宽，高了，试着画画图看看

  不行啊，因为木马的多边形都是不规则图形，角度也不清楚，所以画的的形状也奇形怪状。

挠头啊，在看看手里的资料，（看个毛线啊，不就一张图片么？）

  咦，图片也是实物图啊，也是真实比例啊，那是不是可以试着通过图片里的比例尺寸来推算下真实尺寸呢？

正所谓思而不学则罔，学而不做则空。小伙伴，动起来｀～

见习科学家 · 发表于 2016-9-8 02:28:13

笨人笨招，试着量图片里的总长，知道事物总长度是100cm，图片里总长为10.4，得出图片比例1：9.6单位cm
试着量量身长，咦，好像靠谱耶

图片里总长为10.4cm

得出图片总1cm＝实际9.6cm

试着量下身长

推下真实尺寸

见习科学家 · 发表于 2016-9-8 02:49:42

为了发小我也真是瞒拼的了，先圈个框框，因为没有角度尺，也不知道什么方法来确定角度，只有采用土办法，找到一个直角交点，确定原点到其他两点的距离，然后通过直角延伸来下整图的第一笔

我找到小马身体的左下角和边端是成直角的，位置在整个80*100的图片框里距离边度端4.5cm，通过换算也就是实物木马的身体部分左下角距离左边端纵向43.2cm，距离低端图片里是4.35cm那实物也就是41.3.

实践出真理，抱着试试看的态度开始尝试画图，下第一笔

见习科学家 · 发表于 2016-9-8 03:11:37

下了第一笔一切都简单了，一个直角一个直角的着，一个端面一个端面的量

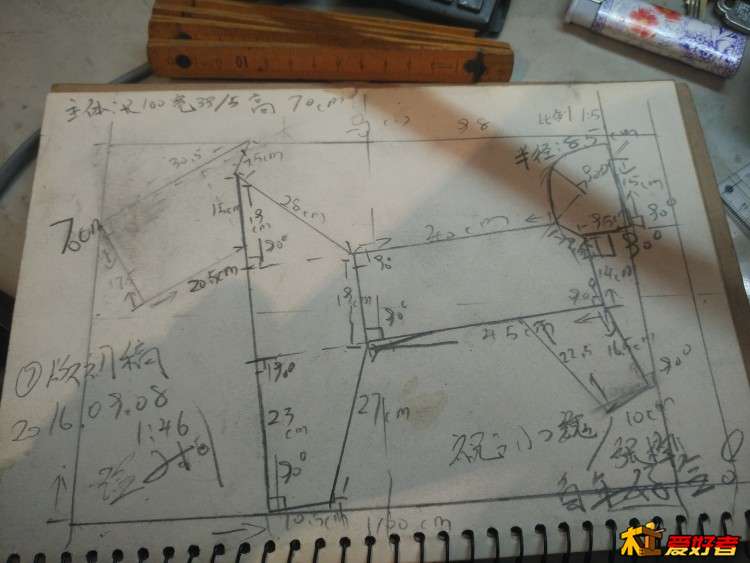

图画的不好大家凑合看，毕竟没专业学过，一直都是闭门造车。也欢迎沈阳的木友与我联系啊大家可以交流交流

一人，一狗，一堆木
半学，半做，半蒙圈

见习科学家 · 发表于 2016-9-8 06:44:23

虽然图画好了，但毕竟纸上谈兵缺乏实践支持，想想办法先搞个1:1的东西弄出来看看

突然想起来前几天看论坛一个前辈发的制作圈椅的帖子，老前辈是现在纸壳上画出型，然后再下料的，咱虽然没做过，也照猫画虎多试试

还真差不多，下面就具体细一下主体当中每个部件的尺寸和需要的木料的尺寸吧，
因为技艺不精，平时主要靠捡木头尝试的做，撑死也就是买点松木4*6方而已，这个需要厚5cm，还真得掂量掂量手里的料，毕竟买指接板对我来说太奢侈，不拿实木做还看不出效果，看来拼板是在所难免的了，

天色不早，各位看官小的先去休息了，明日咱们在继续，

乐在原木生活 · 发表于 2016-9-8 07:29:15

哇，我把这张照片打印了一份的，也是给一个朋友制作。哈哈。

乐在原木生活 · 发表于 2016-9-8 07:29:43

向你学习啊

胆结识 · 发表于 2016-9-8 07:31:25

找个AutoCAD，导入点阵图片，然后描下来，再按比例缩放，就OK了。也可以用Photoshop描下来。最后把描下来的图片导入excel，跨页面打印，就得到几十张A4纸，拼一起就是1：1精确图了。其实把关键点确认好之后，自己画，会更符合DIY精神。顺便说下，这个木马确实漂亮，祝楼主早日完工，给大家饱饱眼福！

见习科学家 · 发表于 2016-9-8 07:48:37

胆结识发表于 2016-9-8 07:31
找个AutoCAD，导入点阵图片，然后描下来，再按比例缩放，就OK了。也可以用Photoshop描下来。最后把描下来的 ...

听君一席话胜看十年网盘啊！！

学习了

85255536 · 发表于 2016-9-8 08:02:39

结构是不是稍改下

killgod2013 · 发表于 2016-9-8 08:18:34

松木易断..切记....

驿风 · 发表于 2016-9-8 08:36:46

这个不错，加油

无锡壮士 · 发表于 2016-9-8 08:49:17

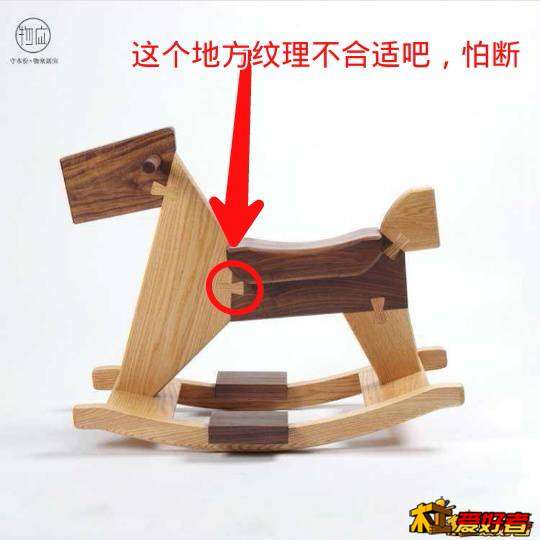

样子不错。显然不能用简单的蝴蝶榫结构连接。应另有企口或饼干榫加强。
