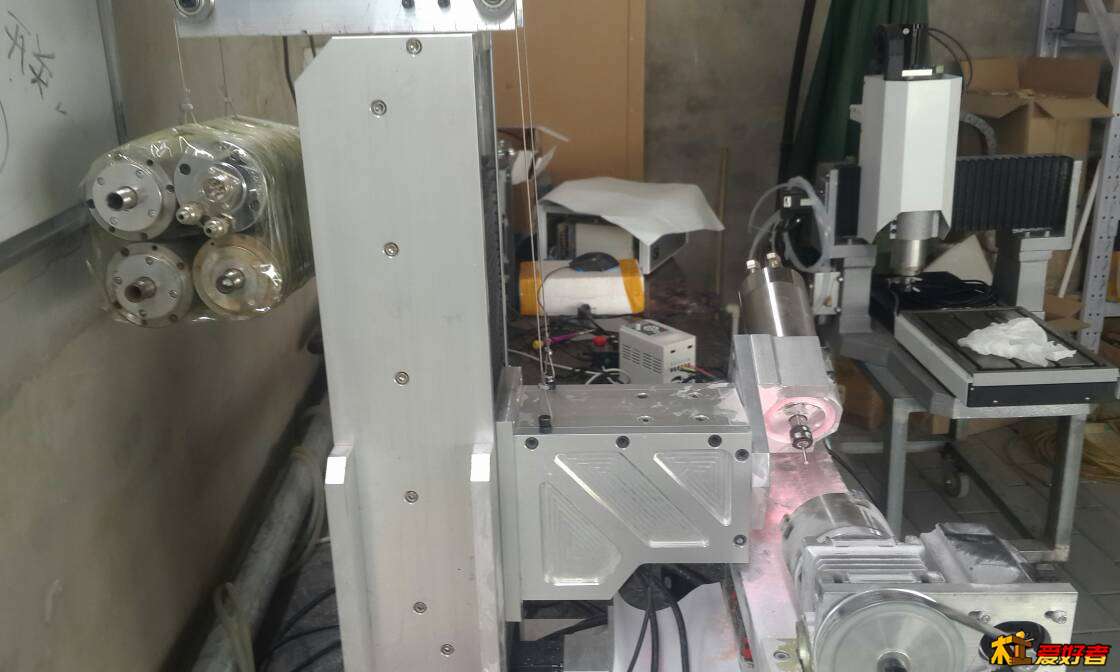

跟风5轴BC，BA

pm58

好机！好机！！帮顶。。。

one486

高科技

林大夫

恭喜，恭喜！
0 `  R- A* \4 n5 K- O  D+ u+ p' I1 G

林大夫

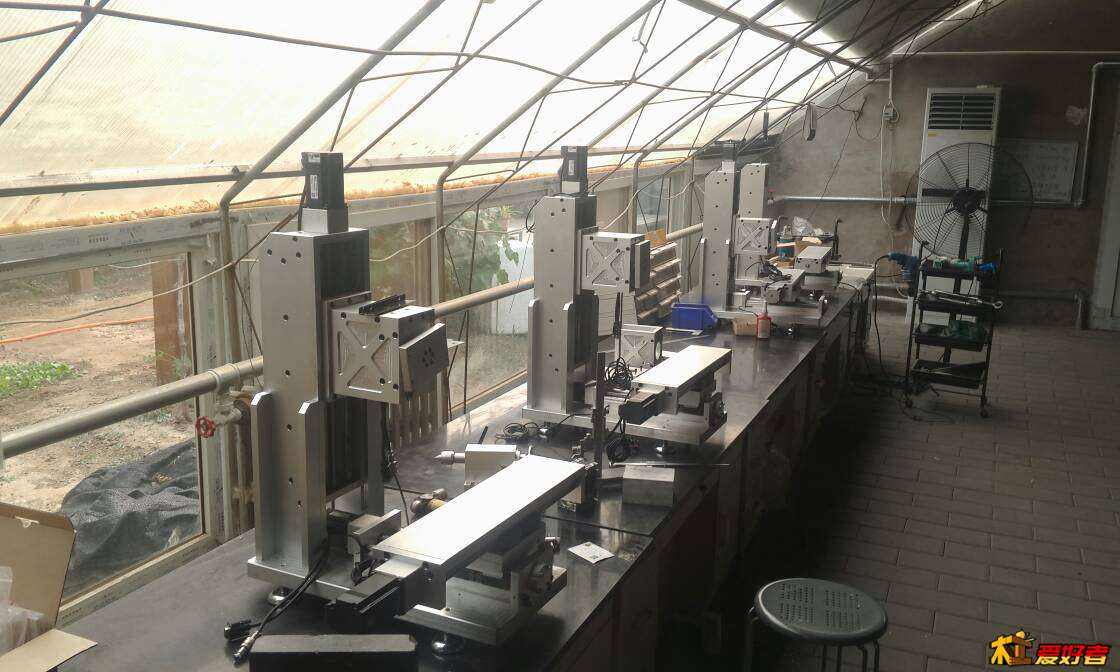

我这批4台就要完工了

Mr.焦

都这么厉害，不知道说什么了

百造山神机营

林大夫 发表于 2016-7-7 22:10
( c8 n. |& y/ P) |1 J我这批4台就要完工了

) b  \8 a) b2 z  n+ ^: R6 M总感觉你这个Y导轨宽度太小，加上X倒装，给人一种不协调的感觉……

林大夫

百造山神机营 发表于 2016-7-7 22:18
总感觉你这个Y导轨宽度太小，加上X倒装，给人一种不协调的感觉……

) F& B4 i( t/ X# x+ t有利有弊，如果加宽势必影响x轴行程，x轴获得行程势必又要加长x轴。最主要的是这个都是模块共享的，这个机器的y轴是我方轨3轴机的z轴模块总成，x轴和z轴又是用了我方轨三轴机的x轴部分。上批机器客户已经连续高强度使用一个多月用于生产首饰腊模，反应良好。

~海蓝~

看的心里痒痒的

林大夫

还有一个问题你可能已经注意到，上批机器摆头和你这个一样夹具是偏心的，目的是减小摆长。这批4台安客户要求改了回去。下图是上批的样子。
! v4 h8 r1 E" N( q" i" p
. P& R+ n- H- G

林大夫

请忽略临时的配重

樵夫砍柴

留名，，过几天查看雕刻好的东西。。。。。。。。。。。。

请更换用户名

这么厉害

百造山神机营

林大夫 发表于 2016-7-7 22:31
还有一个问题你可能已经注意到，上批机器摆头和你这个一样夹具是偏心的，目的是减小摆长。这批4台安客户要 ...

6 G$ n' p1 U, z) G我这个电主轴摆长可以任意调整，4个螺丝松开上下移动。

林大夫

上次我一个讨论RTCP得帖子被一些人狂咬，那么你这个机器为何放弃RTCP功能的控制卡而选用mach3呢？
* R  Y& w6 G8 b" L0 S7 Y

百造山神机营

林大夫 发表于 2016-7-7 22:32
5 {0 G  G- }& P$ ?请忽略临时的配重

9 J, i+ ?. S* i" v我专门选了个轻的主轴，目前测试Z上移F3000不会掉步，F4000会堵转。考虑F3000算快了就不搞配置重了。
