得伟dw733压刨的拆解维修保养及精确调试~~~~~~~

argone

图片发表于两分钟前？小黑还没有睡觉啊。呵呵。。看来小黑大哥是拆上手了。要是换我的话。估计要拆一天两天了。并且指不定装不装得回去呢

shychico

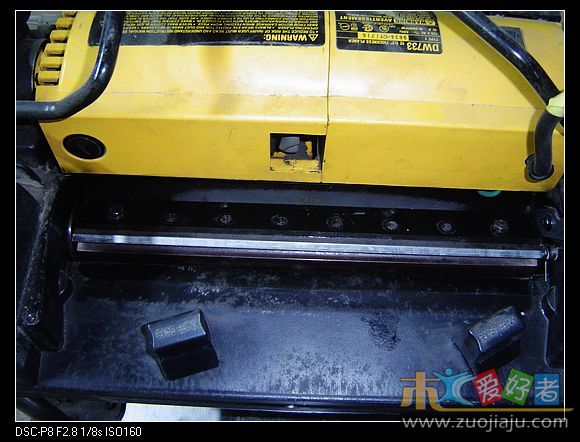

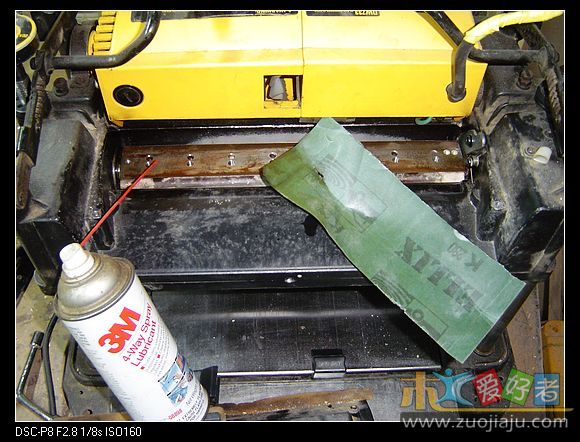

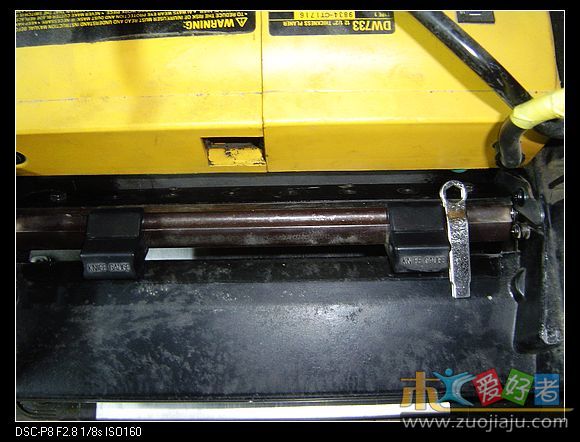

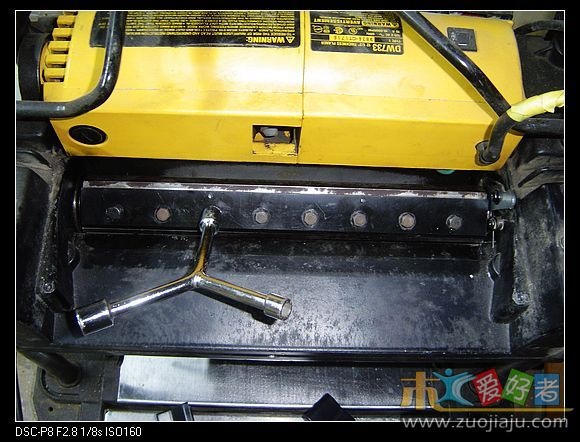

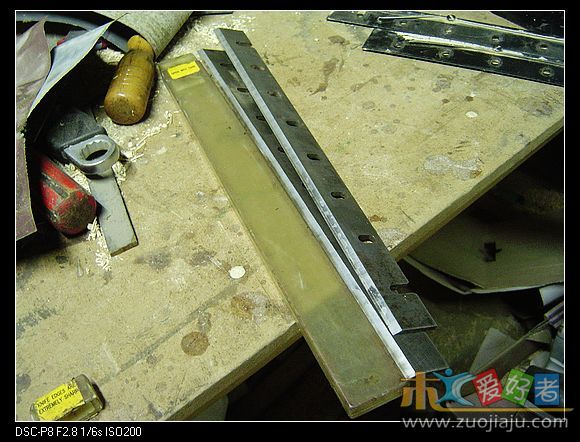

用磨床新磨的刨刀，装好~~~先拧左右两侧的螺丝，不要拧紧，用手按下刀片再松手时，刀片应该能够被压片内侧的钢丝再顶起来，可在刀片及压片上喷些wd40以增加润滑。然后使用磁铁对刀器定位后，拧紧螺丝~~~
5 e3 ?1 G  F$ _" y$ B; @, E+ q


: r4 F2 z5 Z) A4 M4 c; _

* z4 u) L; {' T+ I
0 |/ I6 b; M7 ?* M
( _. u: w# s! U) Z0 @; s" r& N

shychico

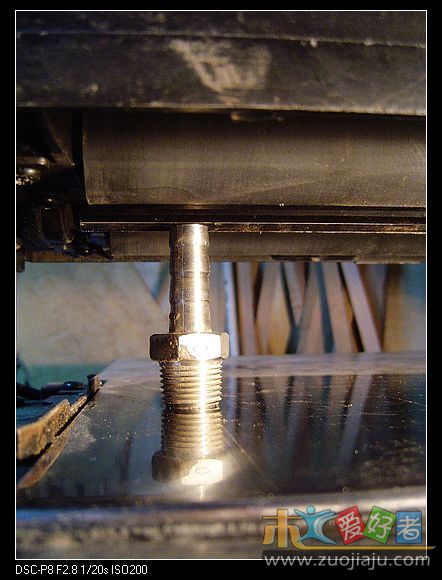

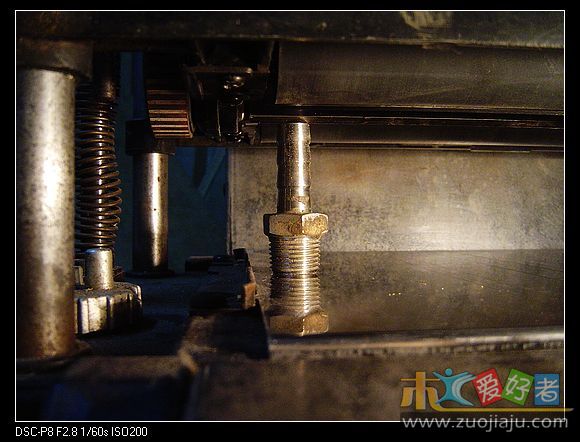

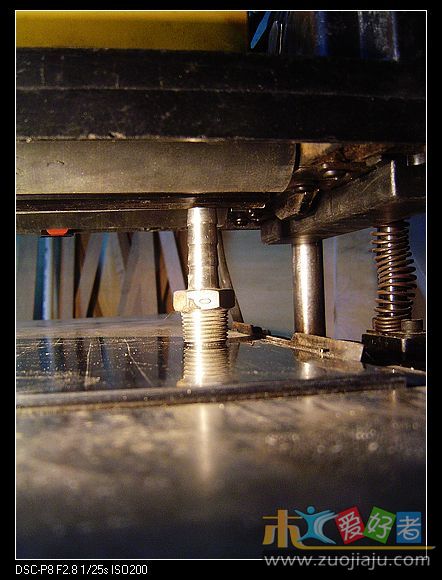

再调试刀片的水平度，即刨刀刀片与地板的平行度，以保证压刨左右两侧刨出的木板厚度完全一致~~转动刨刀轴将刀刃调节到最低位置，找一个不锈钢的自来水嘴做标尺放在底板上，位置在刀刃的正下方，摇动摇把将刀刃降到刚好贴住标识顶部~~

shychico

再将标尺移动到刨刃的另一侧，检查两侧是否一样高，我的刨刃两侧高度是不一样的，左侧刨刃略低，需要调整~~~

shychico

7 ~9 q4 e. B9 F) u1 g+ M

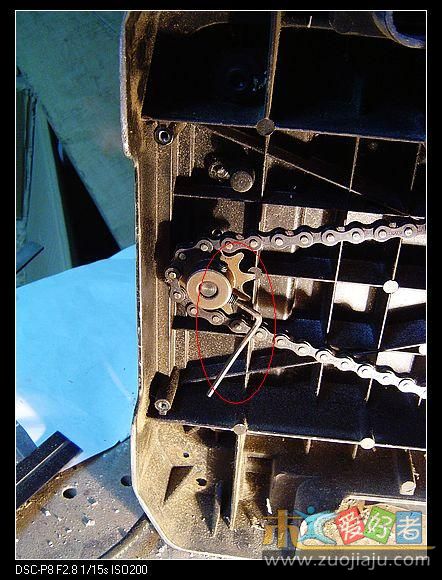

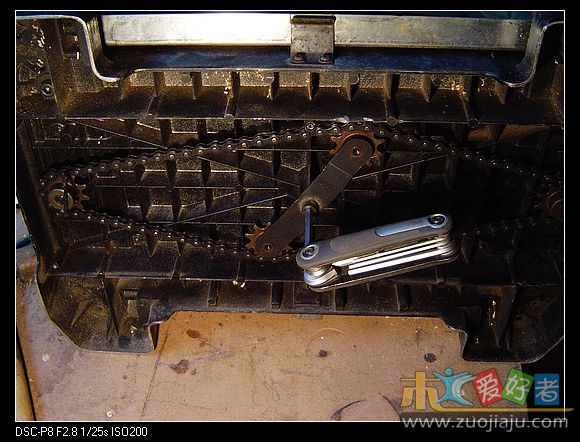

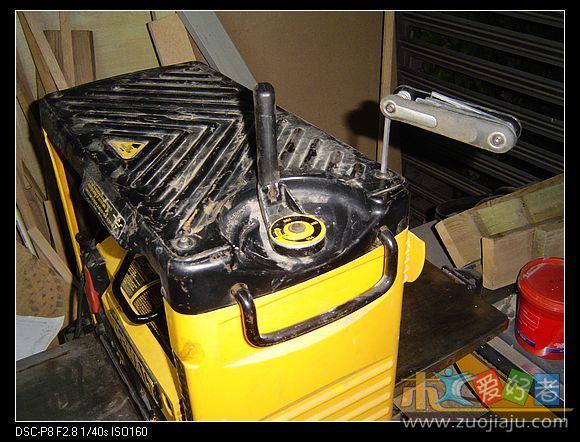

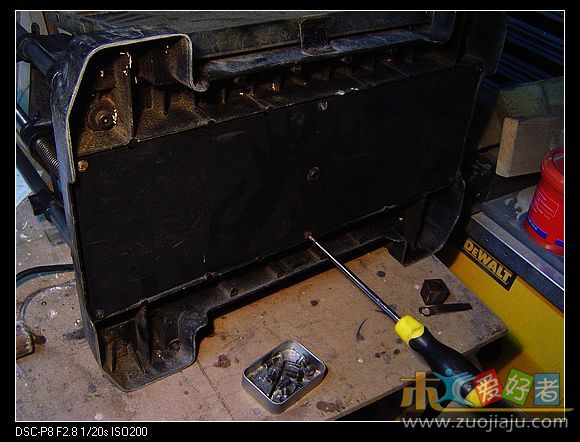

将压刨反过来，拆掉底部塑料护板，露出升降同步链条~~将摇把那一侧的链轮上的钉丝松开（有2颗），摇动摇把链条就不会动了，只有这一侧刨刃能够升降，另一侧保持不动，然后翻过压刨调整刀片高度与标尺一致，然后再拧紧链轮的顶丝。




! J. X4 U! N0 F/ a" T+ ~. B9 {

shychico

' x( L* V5 E. J0 o& E; ?
8 L8 m% q3 d% d$ B. v) m/ w- R5 q调整链条的张力，将中间带有2个链轮的摇臂螺丝松开，然后扳动摇臂将链条张紧再拧紧螺丝。张紧力的标准以用手指链条，能够按下5~10mm为适合。调好后，将塑料盖板装回~~

shychico

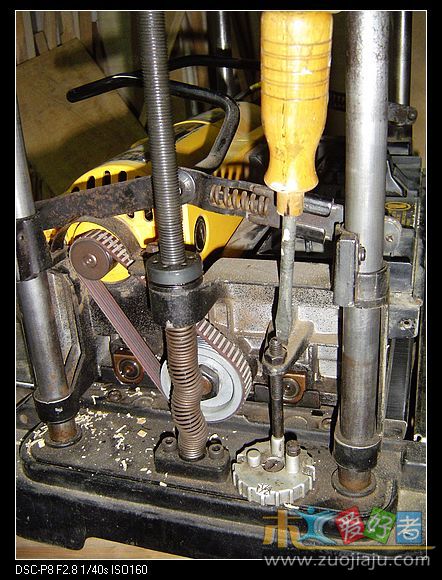

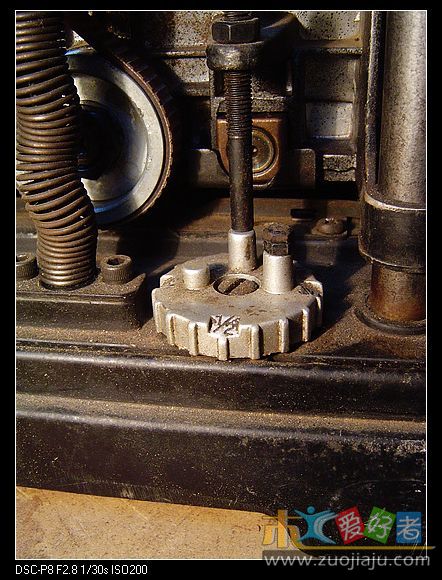

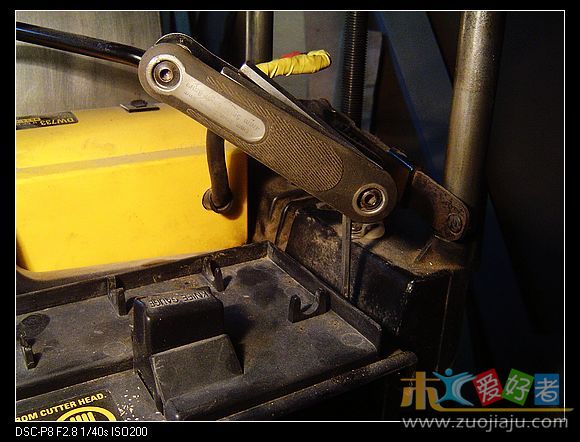

调节快读标尺，将快速标尺转盘转到1/2寸处，然后降下刨刀，降到使定位螺栓顶住转盘标尺~~

shychico

先把集尘罩装好才能开机，因为不安装集尘罩，刨刀轴是被自动锁住的，开机会很危险~~~

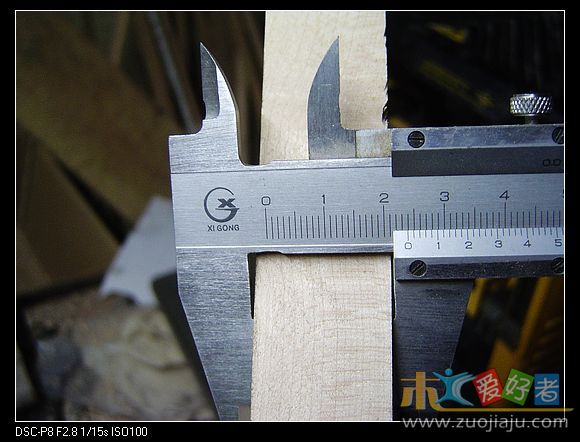

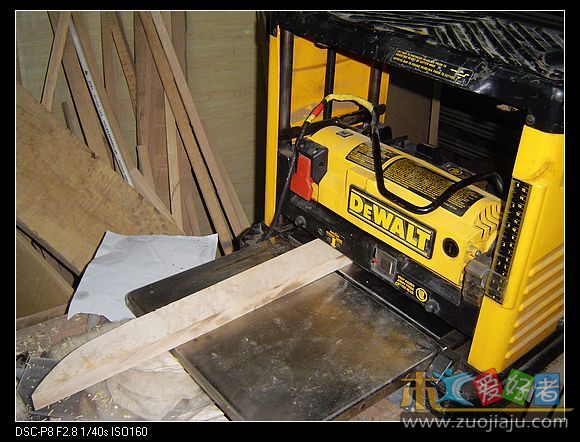

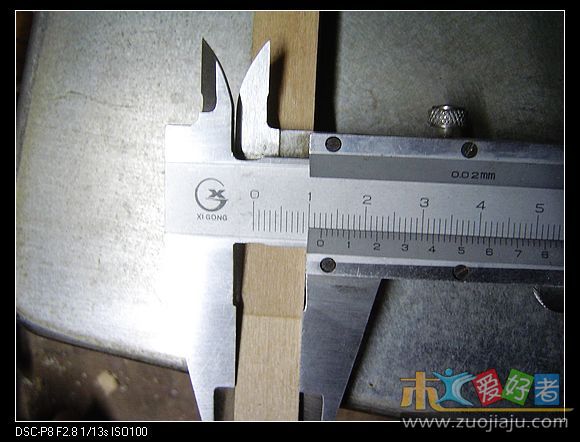

: v6 p: L: P4 y% w找一块厚度略大于1/2寸的木板或木条，开机过压刨，然后测量刨出木料的厚度，如果不是1/2寸，则需要调节。调节那个顶住快速标尺转盘的螺栓，再开机刨木料测量，直到调好~~~

shychico

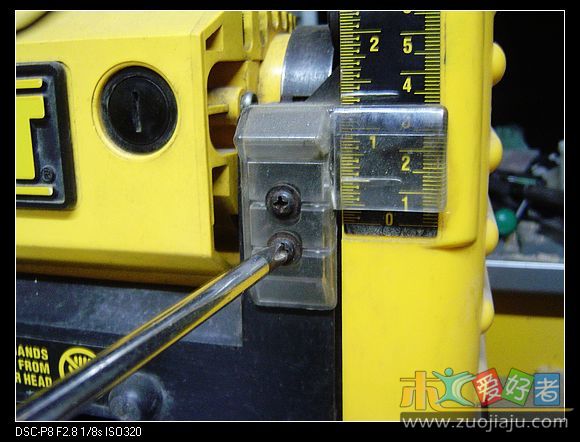

然后安装好压刨外壳，最后一步骤，调节压刨标尺，找一块木板过压刨，然后测量刨好的木料厚度，再将标尺指数与木料的厚度一致~~~

shychico

保养调试过后的733声音小了很多，主要是除了电机的声音外没有了其它异响了~~~磨过的刨刀很锋利，暂时削木如泥~~我的dw733终于又洗心革面重新做鸡了~~~
5 z8 O8 Q7 \2 o! n: D1 I7 }今后一定要定期保养~~~~

shychico

回复  shychico

( q5 x! T9 g) L$ ~: b
    你还真狠， 我都拆过8次了，也没拆过电机。不过我可没有用上拉马， 一拿就下来。 ...
peleepei 发表于 2010-5-14 23:33

* e# L  N% d% [& E& r

. d" F# @0 ?) H; D. Z) `% e   我的电机还好，基本没有太多磨损~~~~

shychico

图片发表于两分钟前？小黑还没有睡觉啊。呵呵。。看来小黑大哥是拆上手了。要是换我的话。估计要 ...
" Y6 u) k1 }+ G; y% l' z5 rargone 发表于 2010-5-15 00:59

   2周前就拆开了，加工配件，今天才装好~~~

argone

回复 42# shychico
我在网上瞎逛了一大圈，然后又洗完澡了。小黑你终于盖好楼了。。呵呵。最近越发的觉得玩木工不是那么简单的事。需要很大的耐心和毅力的。别的暂时不说，就特服你这股热情和认真劲~

紫塞风华

佩服佩服 楼主动手能力真强啊 专业级的

鬼头蟹

在满手油污的情况下，还要分心拍照，这无疑增加了检修的难度、工作量，居然每一环节每一步骤都有片，是一部733的分解组装的教材。此贴能惠及很多有733的木友。
2 d3 w  a* q: k: q6 |  i
5 J; j( m) I* S  S8 t另：轴承加润滑油脂，以不超过轴承腔体体积的三分之一为宜，如果轴承全部的腔体都填满了润滑油脂，启动时阻力增加很多，严重的甚至烧毁电机。润滑油脂多加并不能延长使用周期，润滑油脂不是被消耗掉的，而是逐渐氧化变质了，所以多加少加都会同周期内坏掉变质的。
