得伟dw733压刨的拆解维修保养及精确调试~~~~~~~

shychico

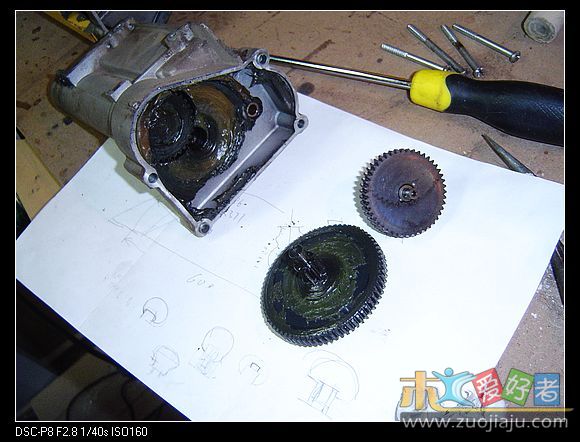

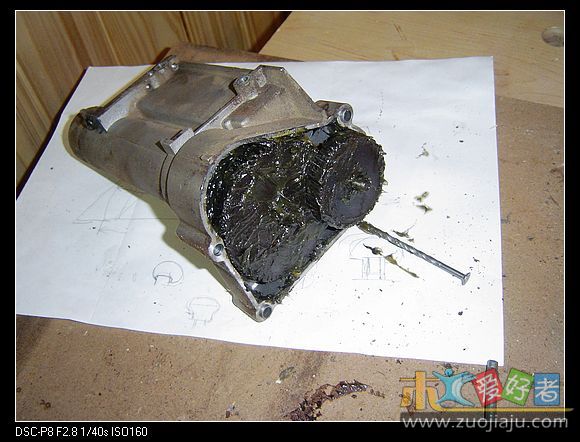

检查齿轮，我的这个电机里面的齿轮几乎看不出有什么磨损，而且齿轮箱里的润滑油状况也挺好的，于是装回去，再将齿轮表面涂上润滑油（就是将原来的润滑油挖出来再涂抹）。因为电机转子部分比较难拆，而且从外部检查及转动听声音感觉应该没什么问题，所以就不再继续拆解电机了


# n& f9 {2 l) v4 w

shychico

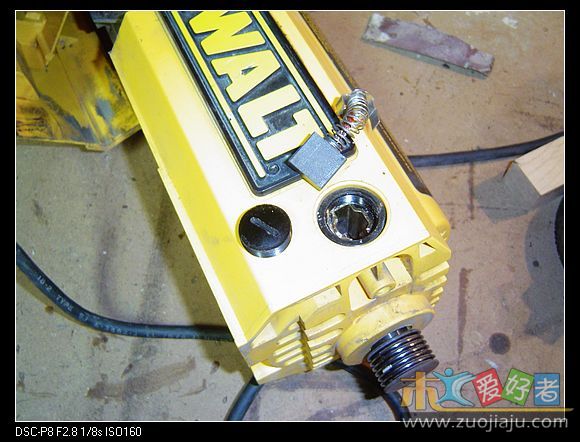

3 e' A& M& N$ d$ q/ Y8 f检查碳刷，情况良好~~
然后重新装配好，步骤与拆解相反，注意螺丝别漏装了（拍照非常有帮助）~~~

shychico

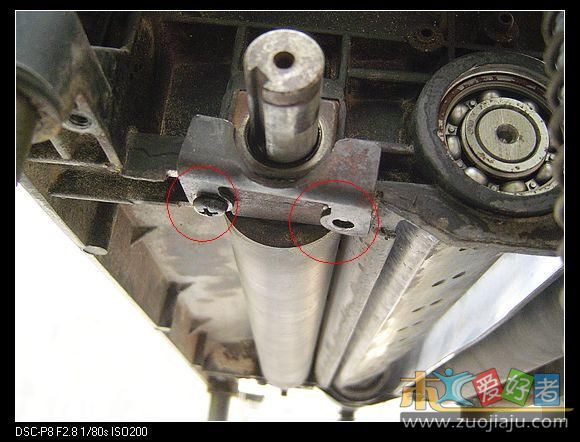

拆解送料胶辊，在拆卸前先在螺丝及轴等部位喷些wd40以便使拆卸更容易，螺丝在胶辊轴的底部，注意摘下之后的零件安装位置，入料出料的弹簧不一样的~~~

=saga=f117whw

回复 4# 今晚打老虎
( X. e+ O0 k* J
所有机器移动底架做好后   我也正在考虑做德伟压刨，台锯，斜切，和方榫机的共4个移动底架，脚轮已经买好了。能把你的结构方案给我借鉴下吗。
    正犹豫是用木头做还是用6分水管焊接呢。

shychico

2 w2 R% a8 l" ?6 L& t

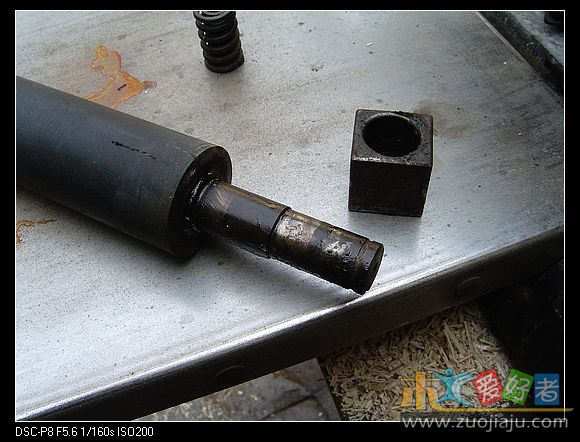

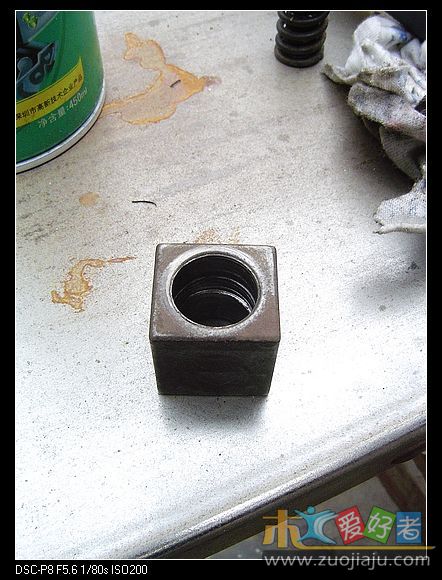

& q8 i4 m! x7 t% U& A7 h清洗轴及轴承（我使用的是汽车化油器清洗剂喷罐，很好用），发现一个轴承（这个方块）内部已经磨损严重，已经磨成椭圆了，并已经裂开了，损坏严重无法使用了。压刨噪音（吱吱叫）的原因找到了，还好只是这个轴承坏了，胶辊轴并没有磨坏~~
. U0 h/ {! i+ L7 ^9 Y# z这个方块轴承磨损致损坏的原因，我估计是因为日久生锈，长期带锈磨损导致（洋二手工具，不见得是我使用而导致的）。此轴承仅是一个轴承套，与胶辊轴之间为滑动配合，并无滚珠轴承，所以很容易生锈（尤其是夏季不经常使用的情况下），一定要注意定期注油保养，以免损坏~~~

pop601

做得 好，有没有损坏什么？你做什么象什么，一专多能呀……

今晚打老虎

我用2.5CM*6CM的木方做的，连接用斜孔定位+直孔螺丝固定的方法

shychico

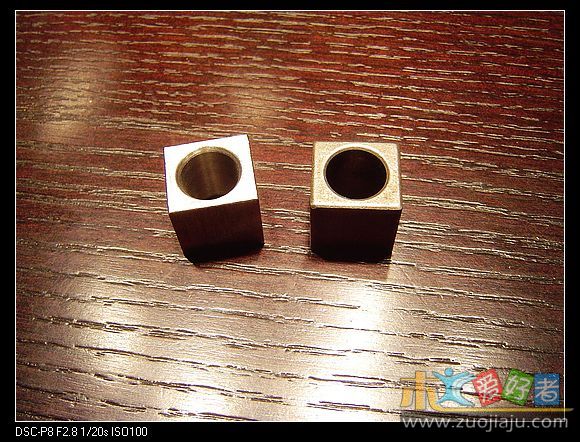

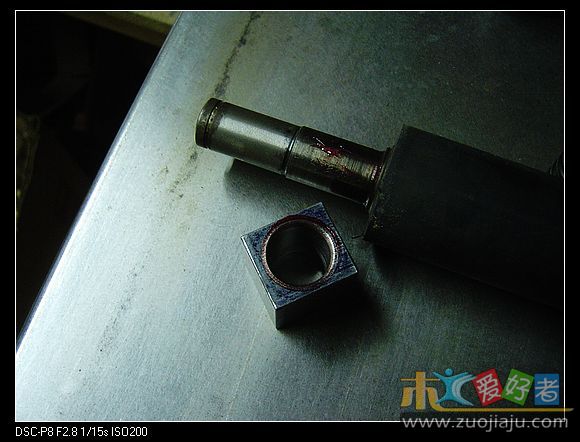

按照原尺寸重新加工一个轴承（左侧），在轴承内部及胶辊轴处抹一些润滑油（或喷一些wd40也可以），重新装配~~

shychico

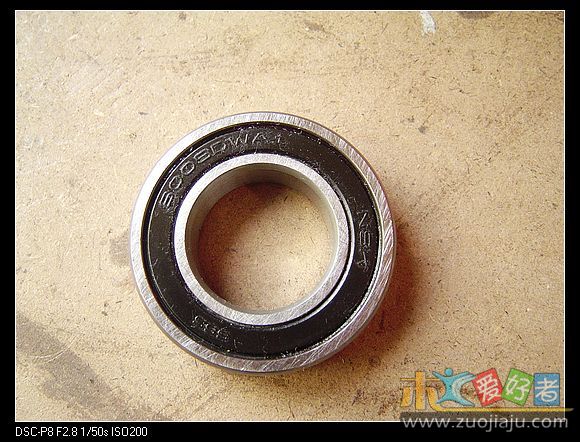

下一步检查压刨刨刀主轴轴承，曾尝试将刨刀轴整体拆下，但好久也没拆下来，遂放弃。所以只是将轴承塑料油封盖敲开检查并重新换油~~

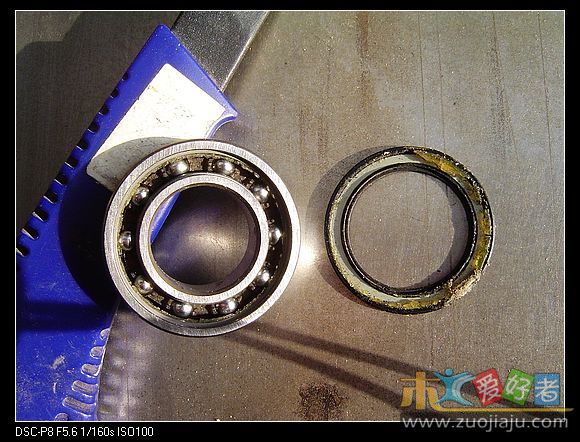

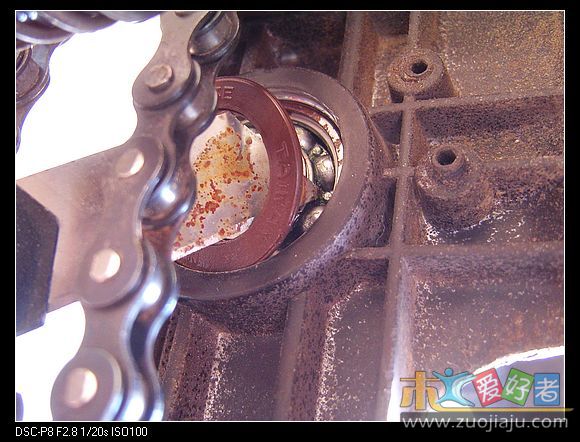

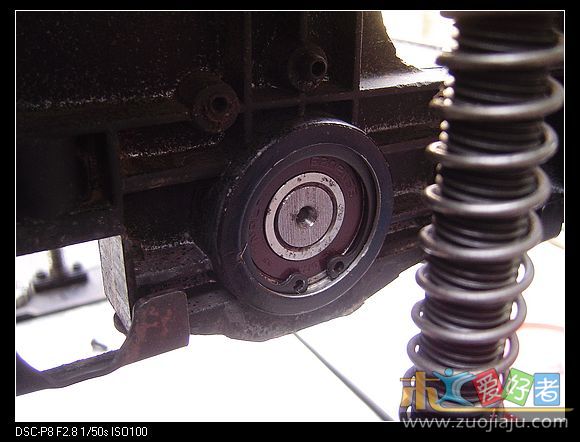

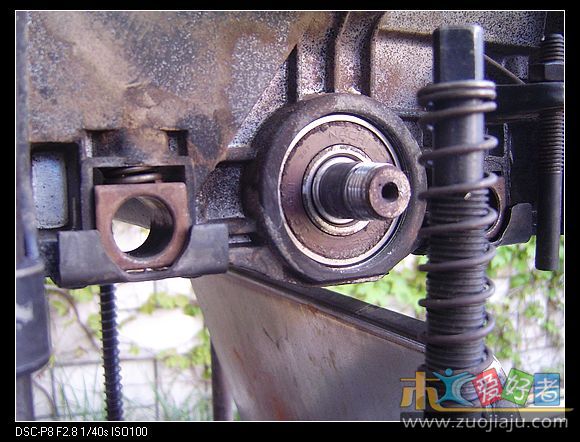

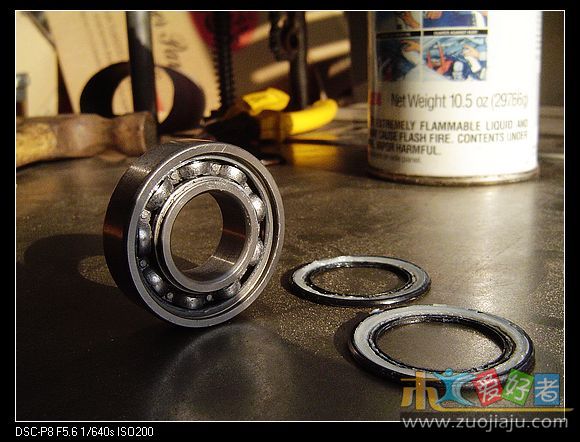

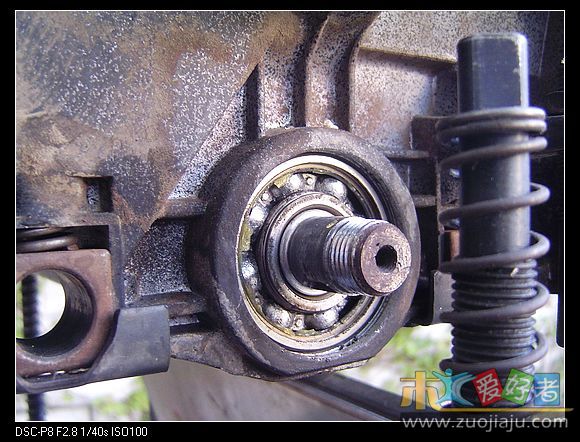

( ^4 S0 _8 u# @9 y6 ?# V5 T5 x% e传动链条一侧的刨刀轴承露在外边，容易检查~~用刀片撬开塑料油封，检查发现轴承里的油已经有些干了，所以用化油器清洗剂完全清洗干净，再涂上新的润滑油，在重新装配~~~

shychico

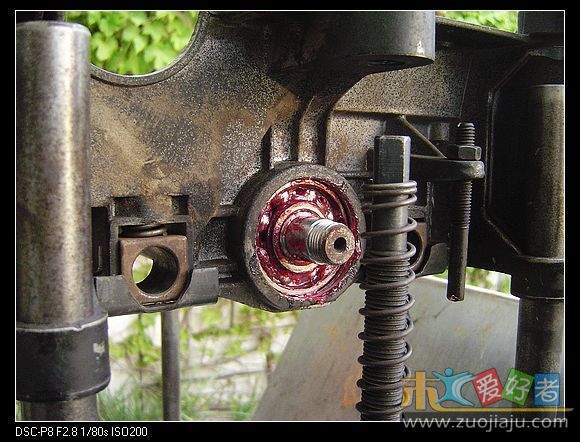

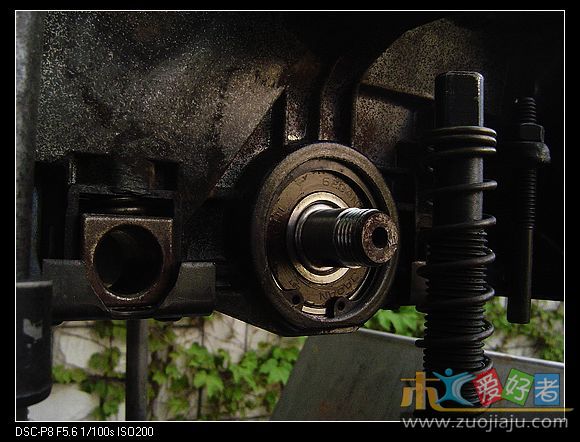

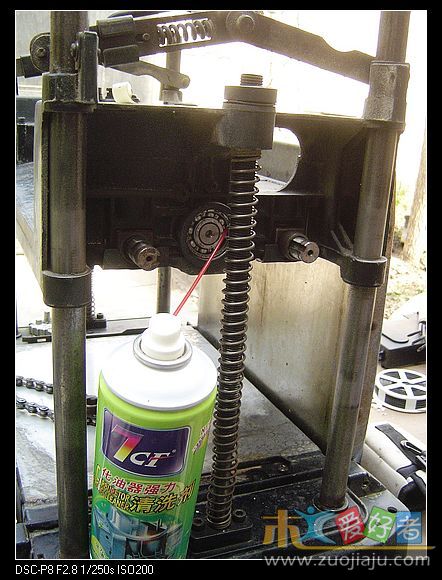

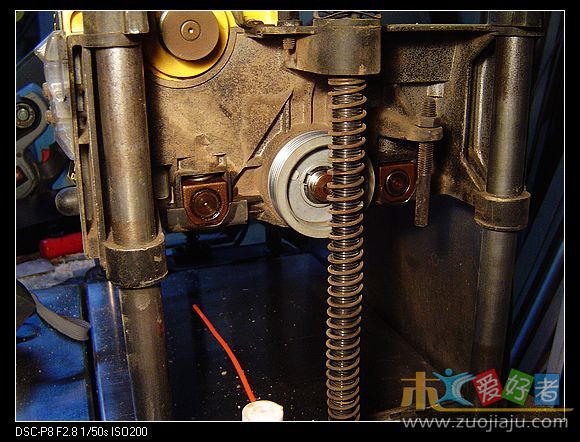

另一侧的轴承比较麻烦，因为轴承外有个传动皮带飞轮，必须拆掉飞轮才能露出轴承，而拆飞轮时发现调节升降的丝杠将飞轮挡住，所以必须将丝杠拆开才能拆掉飞轮~~~

shychico

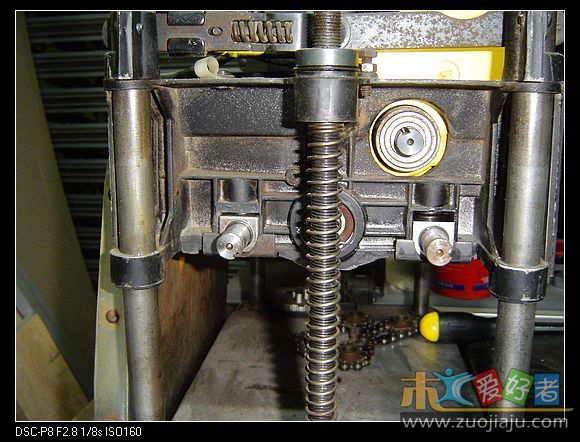

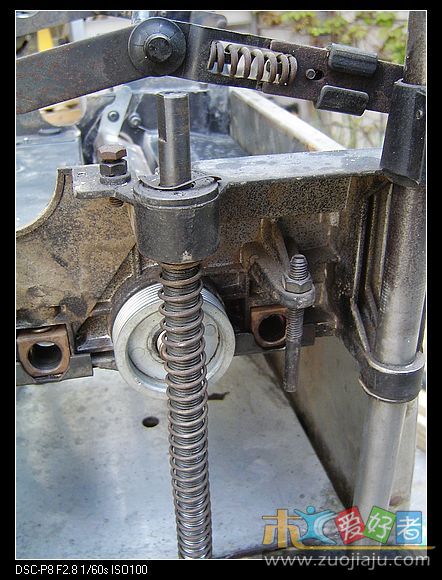

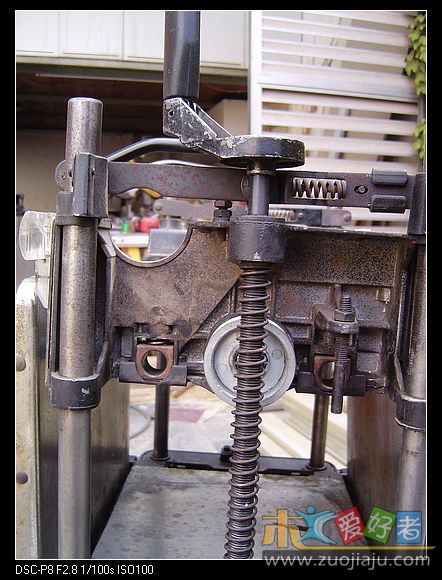

摇动摇把，将压刨升到最高处然后拆掉摇把，再把升降机构整个提，高度超过丝杠的高度，此时丝杠顶部从升降机构脱开，就有了一定偏移角度，就不碍事了可以将皮带飞轮拆下来了，皮带飞轮与轴之间有个轴键，很小的零件不要弄丢了~~~

shychico

! y3 M9 X, W# W& S; G  f

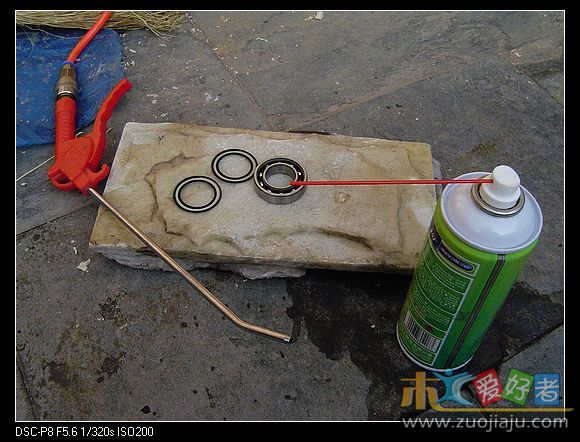

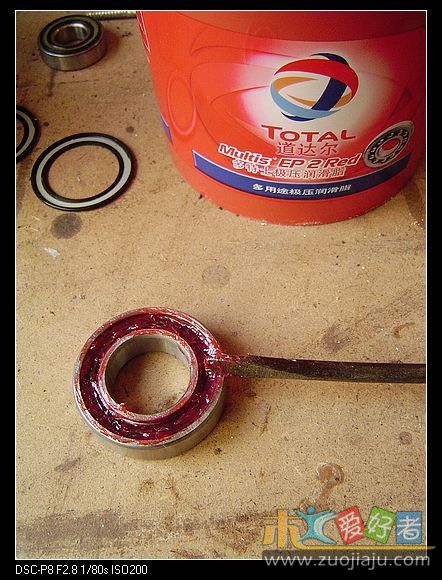

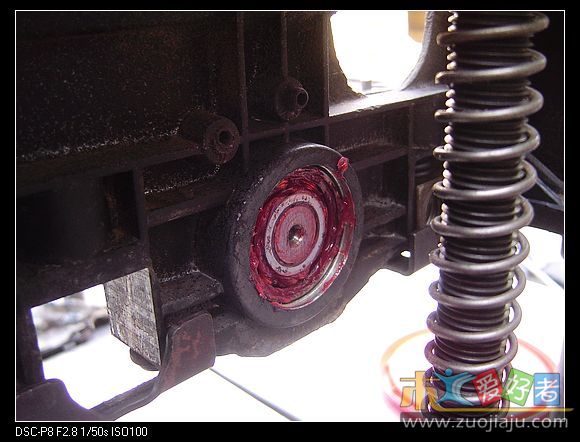

清洗轴承，换油，然后在按相反的顺序装配回去，对面的链条也装配好，链条及飞轮处应喷一些dw40，以后此处也应定期润滑保养~~
; N! t2 R' L: N5 }

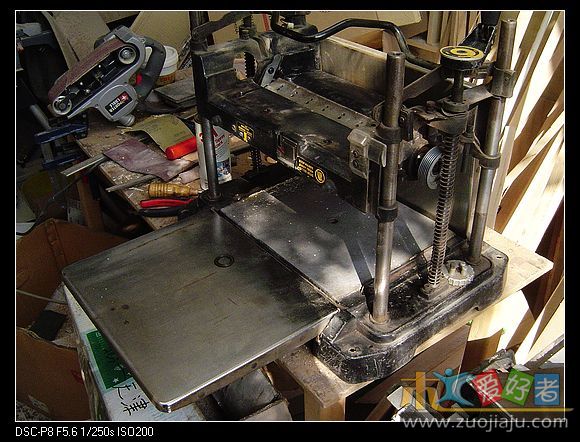

电机、皮带等也都重新装配好~~~

& A& A6 h% Q& Q6 ~) t
% c4 @5 J* @" Y( |" i

shychico

关于轴承的换油保养，我在之前曾经使用从我的dw618雕刻机拆卸下来的轴承（雕刻机运行时轴承已经非常响了）试验了一下，清洗、换油，感觉换油后大大改善，所以733的轴承就按此方法直接换油了~~~

rqh32

德伟的做工和用料都是很不错的。 我把我的压刨也大卸八块了

shychico

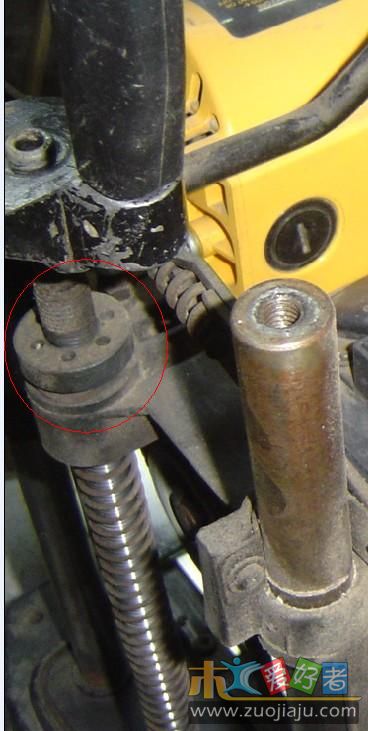

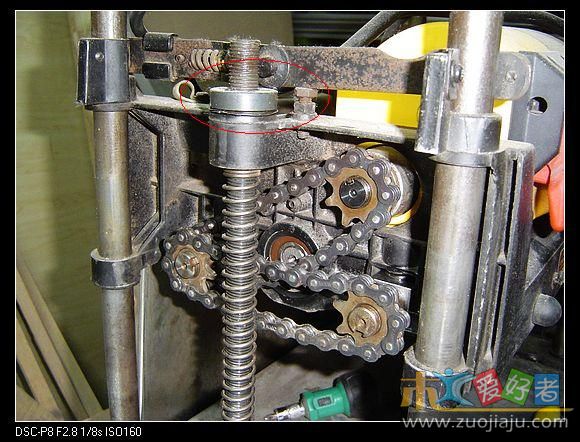

在两侧丝杆升降机构的顶部各有一个圆形螺母（红圈处），有6个孔，有一个孔内有个钉丝与升降机构相连防止圆形螺母转动，圆形螺母下面有个波浪形的垫圈。我想了半天没发现有什么特殊作用，应该是储存润滑油来保证丝杠润滑、升降轻便的吧~~~~因担心润滑脂易粘灰尘，所以喷些wd40，此处以后也应经常润滑保养~~~
