得伟DW618雕刻机更换轴承的过程~~

dlc11306

" w  `2 i0 y# z/ a今天回到家再次运转618无负载1分钟，停机 手触摸上去，发烫的难以接触，估计80度至少！
根据各位木友的说法，机器绝对有问题，于是决定拆机，效仿楼主小黑师傅的步骤
% K: H4 y- s$ M1 z1 S7 M（由于扳手张开尺寸不够，薄片螺母无法拆掉）
让大家看看我的618拆机图吧：

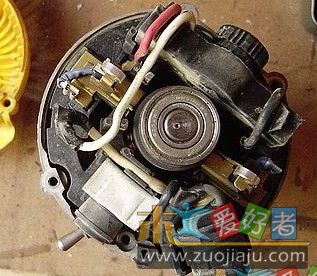

电机上盖拆掉后，大家仔细看
/ O1 Y! ^/ C1 a; L# r

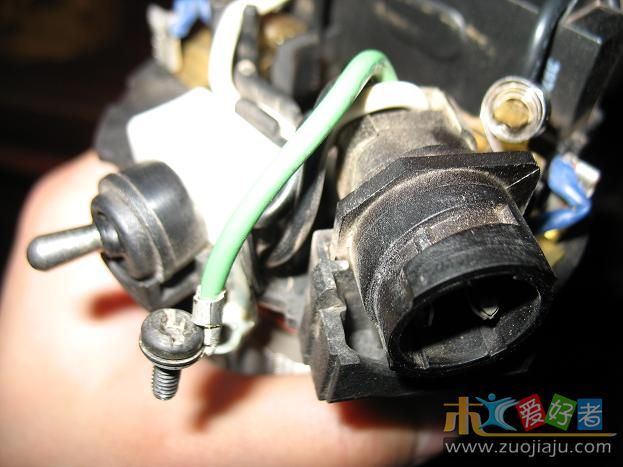

3 h5 V; v9 f: T3 N似乎比楼主的机器上多了根地线，要先拧掉这个螺丝，才能把定子拔掉
5 O, R8 n6 a0 X+ b

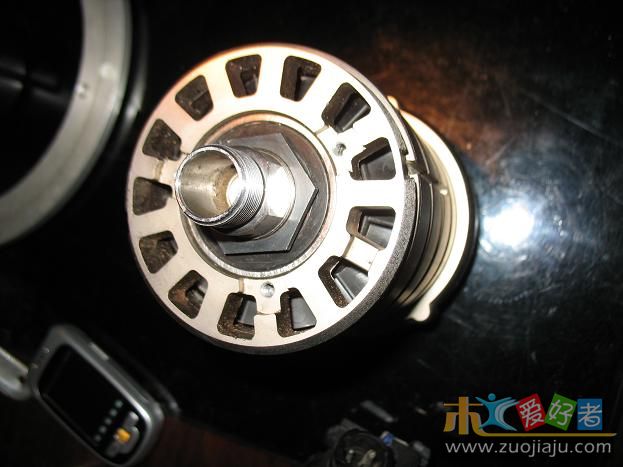

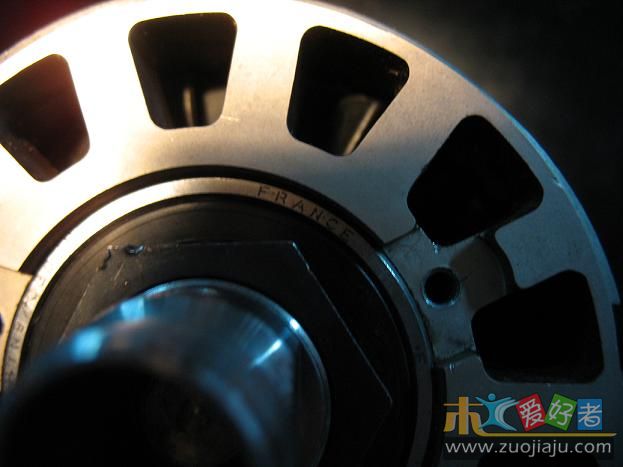

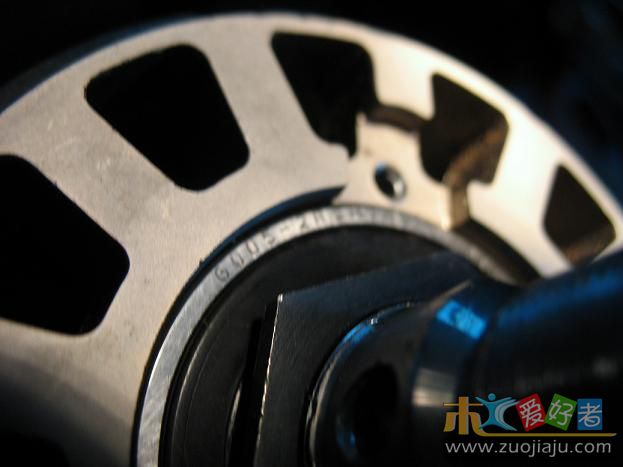

) c4 y: Q6 T  Q( ]下面是电机主轴的轴承
* n0 E" Q: \9 m$ s( O; i* |7 a4 O

$ ~, c$ v' W( {) X+ L# `) p0 L

3 z# v3 s7 A$ [4 Q- o7 B9 T

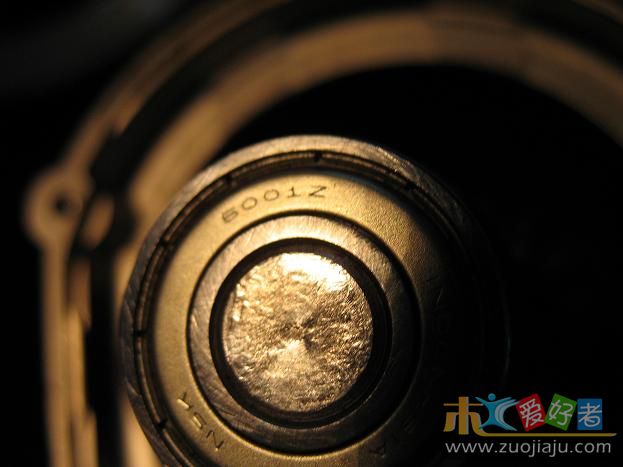

! P0 k  R# p! g$ T  I0 h/ z下面是电机转子顶端的轴承nsk 6001z

, ]" i! [9 A( O% P

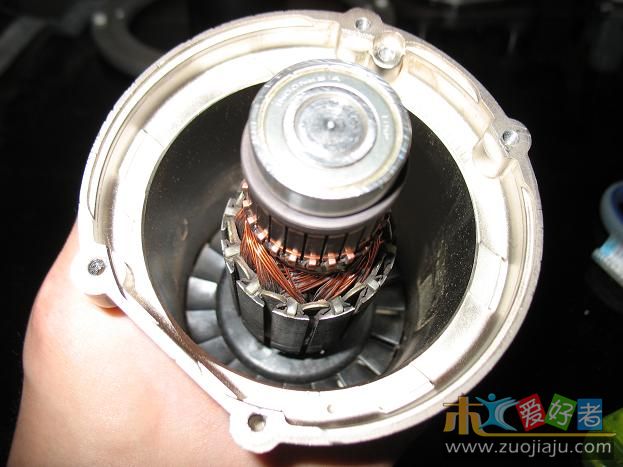

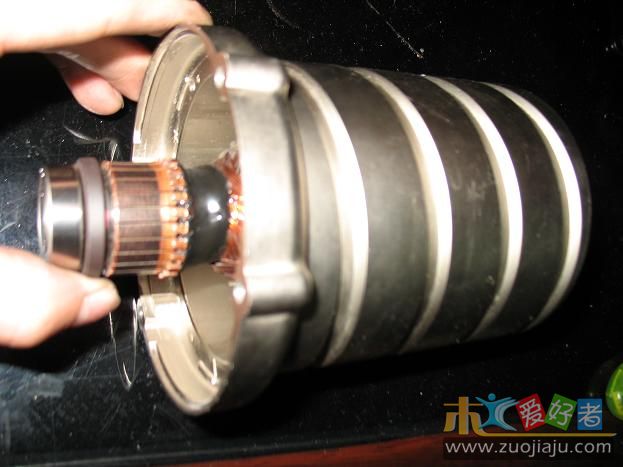

1 s( c5 O; o, N6 f0 Y下面这个图显示的是 我用手可以轻松晃动转子，转子好像可以倾斜至少2度，这个现象正常吗? 是不是说明我的6005轴承已经严重磨损了，从而导致机器发热如此厉害？ 请教楼主以及各位木友了，谢谢了先！

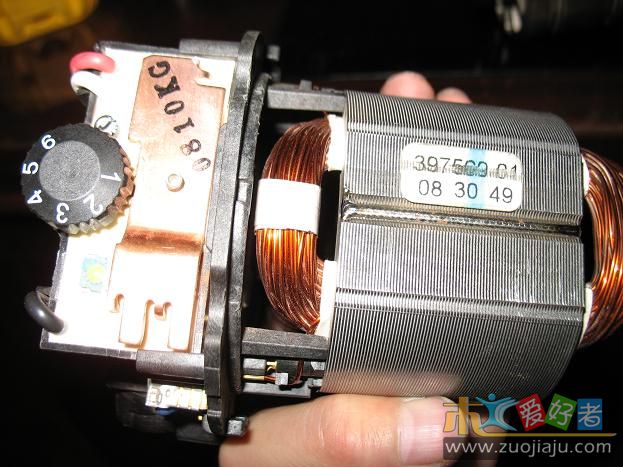

1 ^% l- ^' [1 @+ p0 z下面是定子的图片，供大家欣赏 呵呵
: W* s$ e5 e9 L  e& ]+ R' y6 M

glc5151

真新啊，果然好机，做工一流，用料实在，机子发热可能是转子的问题，我有几个就是转子发热，不知有没有得救

shychico

# P6 W& {7 R4 g
无负载开机1分钟就80度了，肯定不正常了~~~
0 m. Z$ A# W# ^2 S/ H/ ]
% W. g$ O) a# B) E5 F7 L( a另，我的618确实没有地线，我看你的电源线是可以从机身上拔下来的吧？我的不可以，就是一体的~~

dlc11306

真新啊，果然好机，做工一流，用料实在，机子发热可能是转子的问题，我有几个就是转子发热，不知有没有得救
5 _4 R% b1 S' P& ]( H* s* I* jglc5151 发表于 2010-5-5 21:52

转子发热原因是不是因为轴承严重磨损导致的呢？ 在如此高转速条件下，转子的旋转已经失去了一个旋转轴心，而是一种伞状的旋转轴，或者说是晃动式的旋转，从而导致换向器与电刷剧烈摩擦，以及轴承的剧烈摩擦，所以温度急剧上升，噪音偏大（我这个机器噪音勉强还可以接受的）有没有做电机修理的，对这个比较懂呢？

shychico

转子发热原因是不是因为轴承严重磨损导致的呢？ 在如此高转速条件下，转子的旋转已经失去了一个旋转轴心 ...
! M" j! V7 E; gdlc11306 发表于 2010-5-6 09:54

8 h$ h4 P; [" ~' N" j7 ^0 ?

   那就花10几块买个轴承换上试一下呗~~~

dlc11306

回复 50# shychico

轴承淘宝上查不到，机电市场不确定有没有的买，对了楼主哪里搞到的啊？ 给个链接 呵呵

shychico

& c4 A, H& H7 d% N8 c

回复  shychico

轴承淘宝上查不到，机电市场不确定有没有的买，对了楼主哪里搞到的啊？ 给个链接 呵呵
& @5 g: n! t6 v) p8 Ydlc11306 发表于 2010-5-6 10:25

; c. y; t  B) F! ^$ Q7 Q
0 k2 t$ E8 S0 B
   我就是在五金城买的~~~~淘宝上有很多啊，怎么会找不到呢？~~~你就搜“nsk 轴承”，有1万多搜索结构，然后挑几家合适的商家问一下~~~

douchunming

动手能力太强了

dlc11306

我就是在五金城买的~~~~淘宝上有很多啊，怎么会找不到呢？~~~你就搜“nsk 轴承”，有1万多搜索结构 ...
shychico 发表于 2010-5-6 10:37

nsk很多 6005没有 我问过好几家了

13981889943

这个贴太有营养了，感谢楼主和每一个跟贴者

shychico

nsk很多 6005没有 我问过好几家了
% Q8 K4 i# k: r6 r. cdlc11306 发表于 2010-5-6 10:43

# m9 Y5 A& Z5 K) A- v

) @2 L) K# o* E+ K" O- o9 c2 Q" ]http://search.taobao.com/search?shopf=newsearch&q=nsk+%D6%E1%B3%D0+6005
$ l* f% A% A) T
看看是么？

dlc11306

恩，找到了，但是卖家推荐我用7005，尺寸规格一样，转速可以达到60000rpm，但是没有密封圈，他推荐我用6005vvcm，带塑胶双面密封，极限转速32000，又是深沟球轴承，就是价格太高35元啊
# v$ J( f; w/ A( j" `7 f: ]深沟球轴承是最具代表性的滚动轴承，用途广泛。适用于高转速甚至极高转速的运行，而且非常耐用，无需经常维护。该类轴承摩擦系数小，极限转速高， 结构简单，制造成本低，易达到较高制造精度。 尺寸范围与形式变化多样，应用在精密仪表、低噪音电机、汽车、摩托车及一般机械等行业，是机械工业中使用最为广泛的一类轴承。主要承受径向负荷，也可承受一定量的轴向负荷

shychico

恩，找到了，但是卖家推荐我用7005，尺寸规格一样，转速可以达到60000rpm，但是没有密封圈，他推荐我用6005 ...
dlc11306 发表于 2010-5-6 11:36

6 M& J- |1 ?( E+ v! Z  \- ]   那你就买个试试吧~~

和尚爱潘婷

发热如果买来都这样应该是修改过绕组的！就像我以前的890

dlc11306

发热如果买来都这样应该是修改过绕组的！就像我以前的890
( y! x& R# D5 Z. a和尚爱潘婷 发表于 2010-5-6 14:20

我也记不清买来是不是发热了，以前也没注意这个事情，最近用了加长刀才发现热的厉害 电机的外壳都发热
