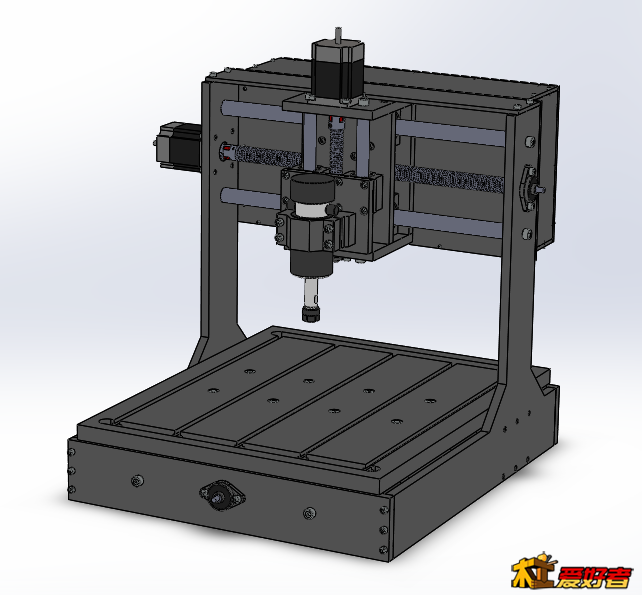

CNC 铝合金+型材制作全过程成本1500以内 ---求精

hanglas · 发表于 2016-5-6 09:56:44

z5377 发表于 2016-5-5 16:53
20光轴吧，丝杆座直接用立式光轴支架吧，有10*20的轴承，10*22的角接触轴承，把靠电机这边的支架开大点就行 ...

朋友说的不错，锌合金轴承窜动量太大，特别是使用一段时间后特别严重，把滚珠丝杆的精度浪费了。如果一定要用锌合金轴承还不如用T型丝杆加双螺母，精度差不多的，但成本有很大下降。688轴承配合16mm光轴支架。688内径8外径16每头装两个。看楼主的主轴座，可能整套机器的瓶颈在主轴。说错了勿怪，我的机器跟你的差不多，但立柱是井字的（两根立柱当中加横担）不然加工时立柱会晃动。机器整体不错，但小细节要完善，我一开始的样子几乎是翻版（区别是T型丝杆传动，滚珠的太贵了）。楼主上海的吗？具体什么地方能透露点吗？我周边就我一人玩好寂寞。

alex.sz · 发表于 2016-5-6 10:09:24

很漂亮的机器。曾经也设计了一款铝合金的，只是一直没有动手做。

请更换用户名 · 发表于 2016-5-6 10:22:42

谢谢分享！

七孔蜂窝煤 · 发表于 2016-5-6 10:26:45

清单图不是太清楚啊！麻烦分享一下呗！楼主大爱无私！185149913@qq.com

子陵_00 · 发表于 2016-5-6 10:27:18

我感觉你挺厉害！！

wjlove99 · 发表于 2016-5-6 10:35:45

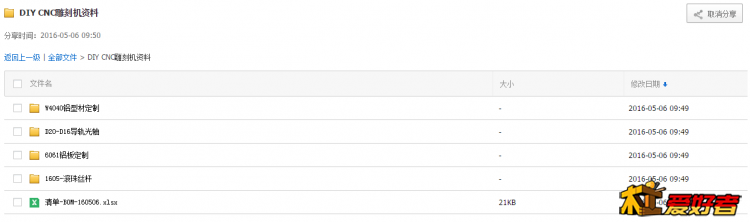

由于要资料的太多，就不一一回复了。整理下资料放网盘，有需要的自己下吧，仅供参考。如有其他问题可以QQ：1085086320
既然是DIY，希望各位自己尝试设计，享受是这个过程。正个过程中可能会遇到各种各样的问题，等把这些问题都解决了，也会学到很多东西，同时也能把CNC了解的更透彻些。

资料中的是定制规格图，直接发给淘宝厂商就能定制。其余是标准件，淘宝链接可以直接购买。
另外说明下：规格图中<6061铝板定制>材料100块左右，加工是请朋友帮忙加工的，这几件的加工费用估计要大几百。

链接：http://pan.baidu.com/s/1jIgy3ky 密码：c6m9

wjlove99 · 发表于 2016-5-6 10:37:06

七孔蜂窝煤发表于 2016-5-6 10:26
清单图不是太清楚啊！麻烦分享一下呗！楼主大爱无私！

36楼有资料连接，可下载！

wjlove99 · 发表于 2016-5-6 10:39:58

hanglas 发表于 2016-5-6 09:56
朋友说的不错，锌合金轴承窜动量太大，特别是使用一段时间后特别严重，把滚珠丝杆的精度浪费了。如果一定 ...

说的有道理，以前没用过锌合金轴承，图便宜。确实便宜没好货！

wjlove99 · 发表于 2016-5-6 10:40:41

p7878 发表于 2016-5-5 18:59
能给份清单和3D图吗，

36楼有资料连接，可下载！

wjlove99 · 发表于 2016-5-6 10:44:25

p7878 发表于 2016-5-5 18:59
能给份清单和3D图吗，

36楼有资料连接，可下载！

oyanggg · 发表于 2016-5-6 10:51:53

已下载，谢谢

895473340 · 发表于 2016-5-6 11:00:05

楼主能给份清单吗？谢谢895473340@QQ.COM我这有灰度图，你用的话找我，有50多张吧

895473340 · 发表于 2016-5-6 11:02:35

谢谢已下载刚才没看到

xjchenhy · 发表于 2016-5-6 11:02:43

聪明的楼主大人或者已下载资料的大大们

我刚刚登录准备下载资料，提示网页过期，谁能再给我发一份呢？874276303@qq.com

非常好记 · 发表于 2016-5-6 11:06:12

楼主能否给张清晰的清单和3D图吗 539601066@qq.com 谢谢
