CNC 铝合金+型材 制作全过程 成本1500以内 ---求精

wjlove99

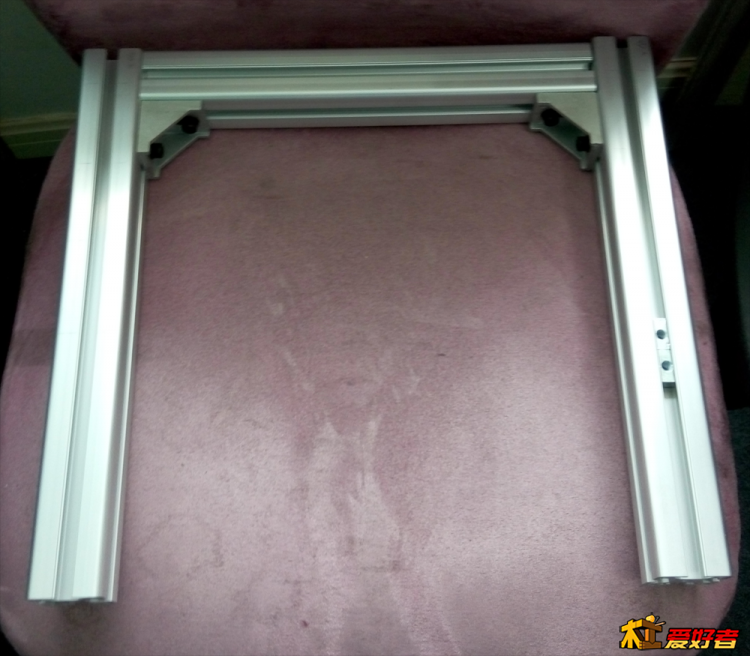

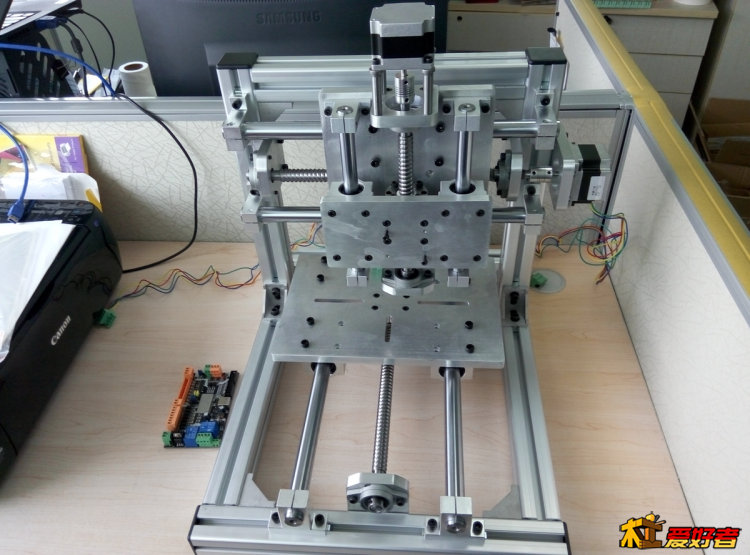

1.机架采用4040W型材和6062（12mm厚）铝合金板材
2.设计活动行程：X.209mm；Y.264mm；Z.95mm；
3.加工行程：X.140mm；Y.200mm；Z.50mm；

主轴后续上了继续传作品！

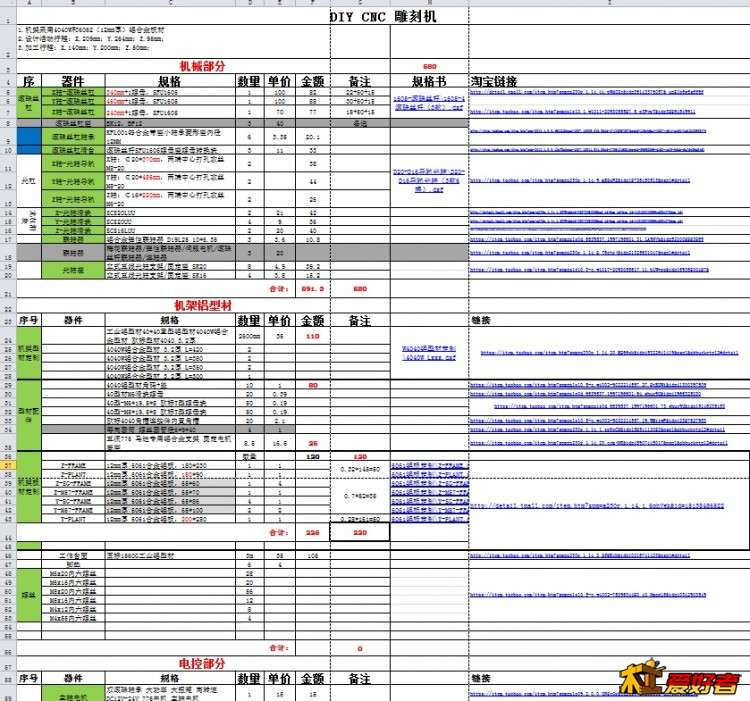

需要资料和清单的36楼和47楼有下载链接！

z5377

20光轴吧，丝杆座直接用立式光轴支架吧，有10*20的轴承，10*22的角接触轴承，把靠电机这边的支架开大点就行了

z5377

好机器，准备什么主轴

wjlove99

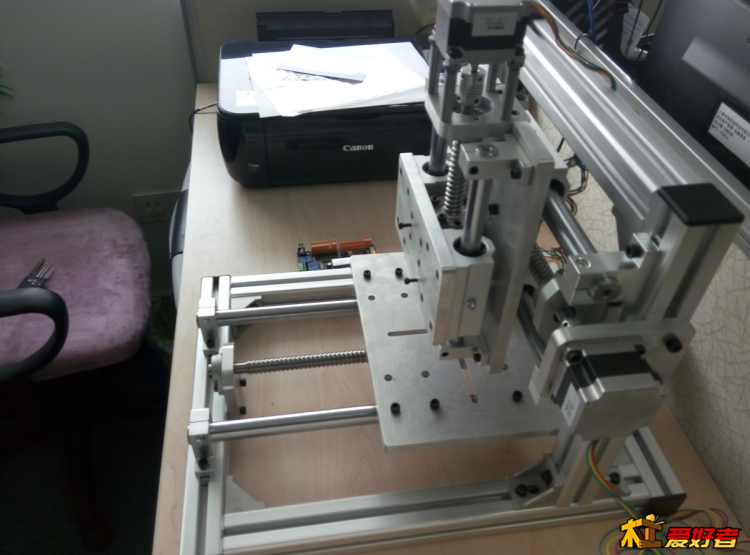

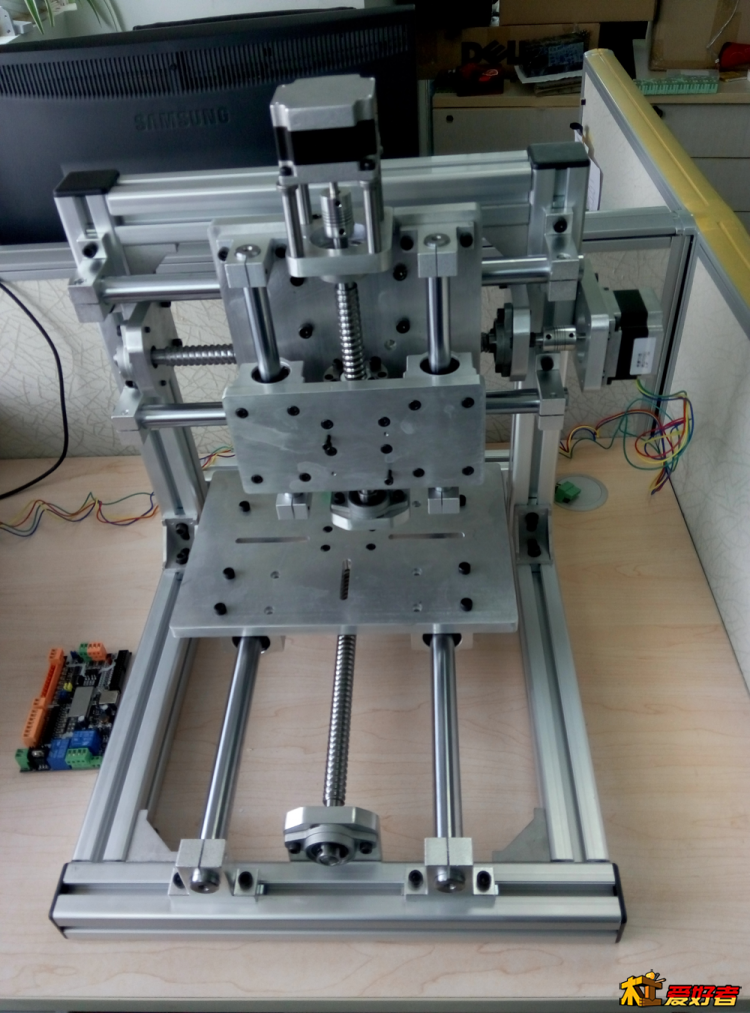

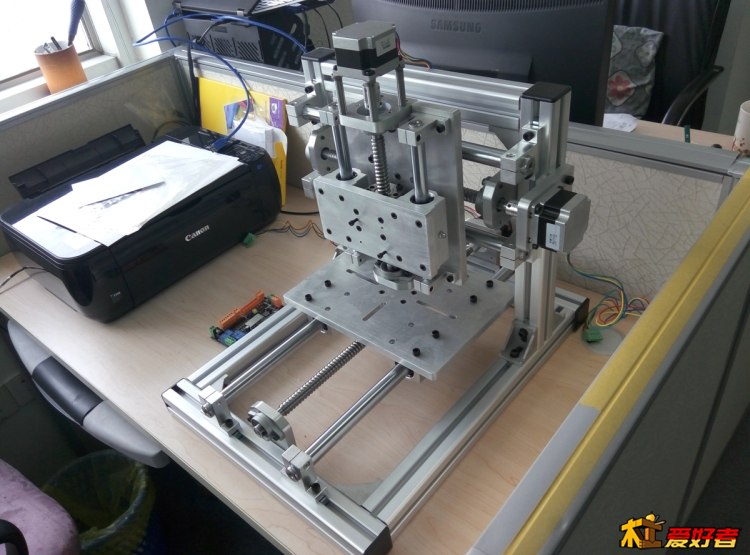

刚调试三轴都OK了，还没上主轴。后续上了主轴再上作品！

wjlove99

z5377 发表于 2016-5-5 16:53
20光轴吧，丝杆座直接用立式光轴支架吧，有10*20的轴承，10*22的角接触轴承，把靠电机这边的支架开大点就行 ...

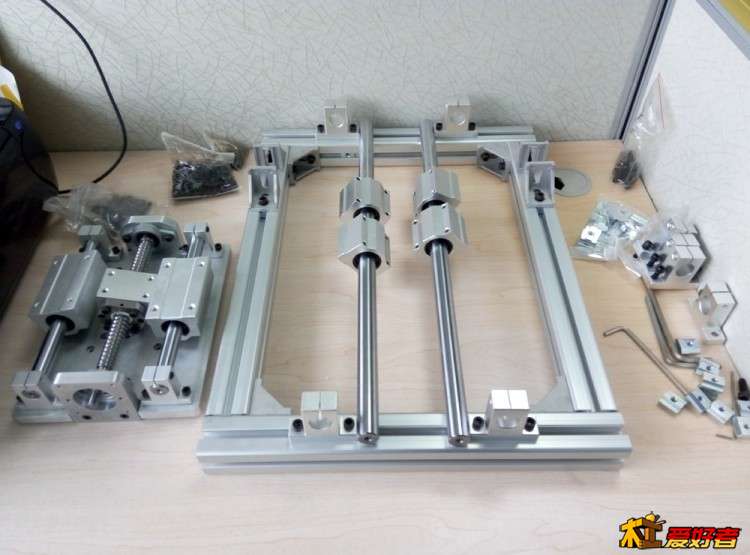

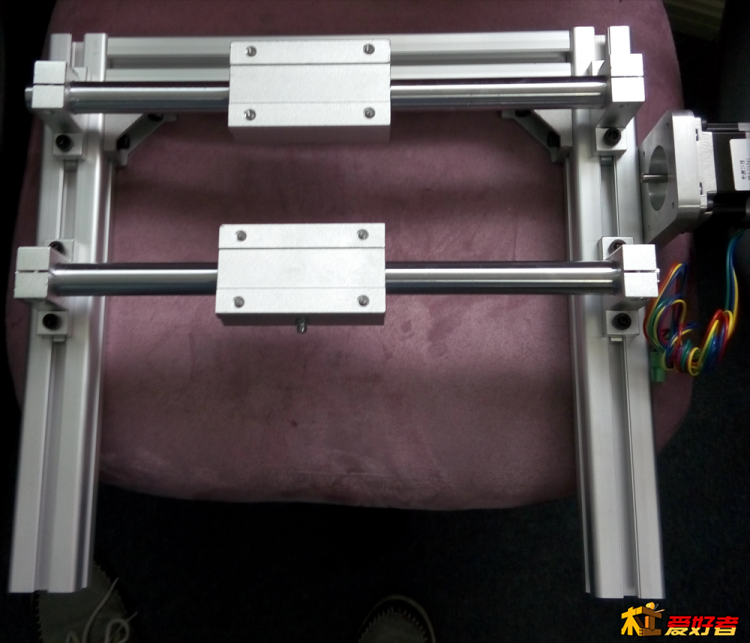

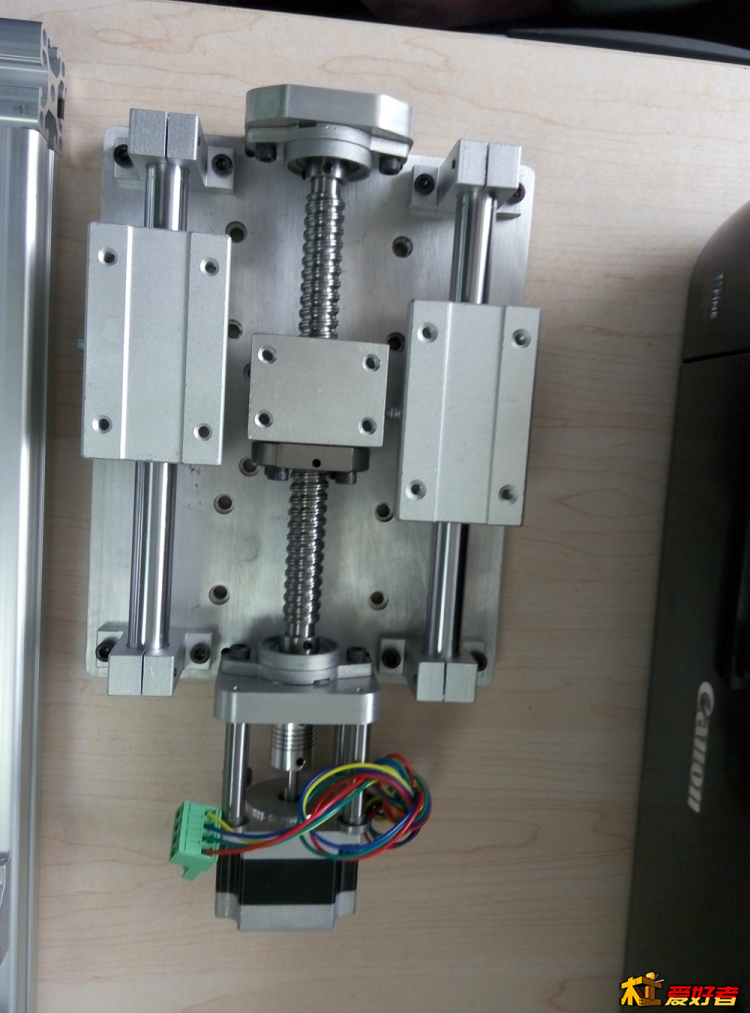

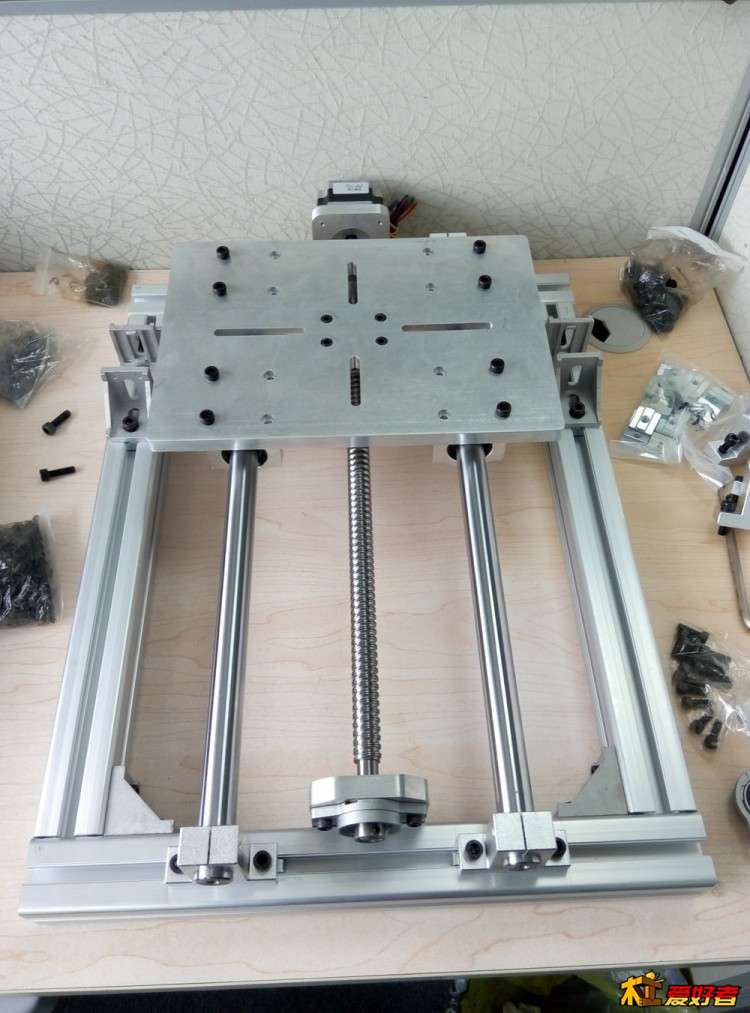

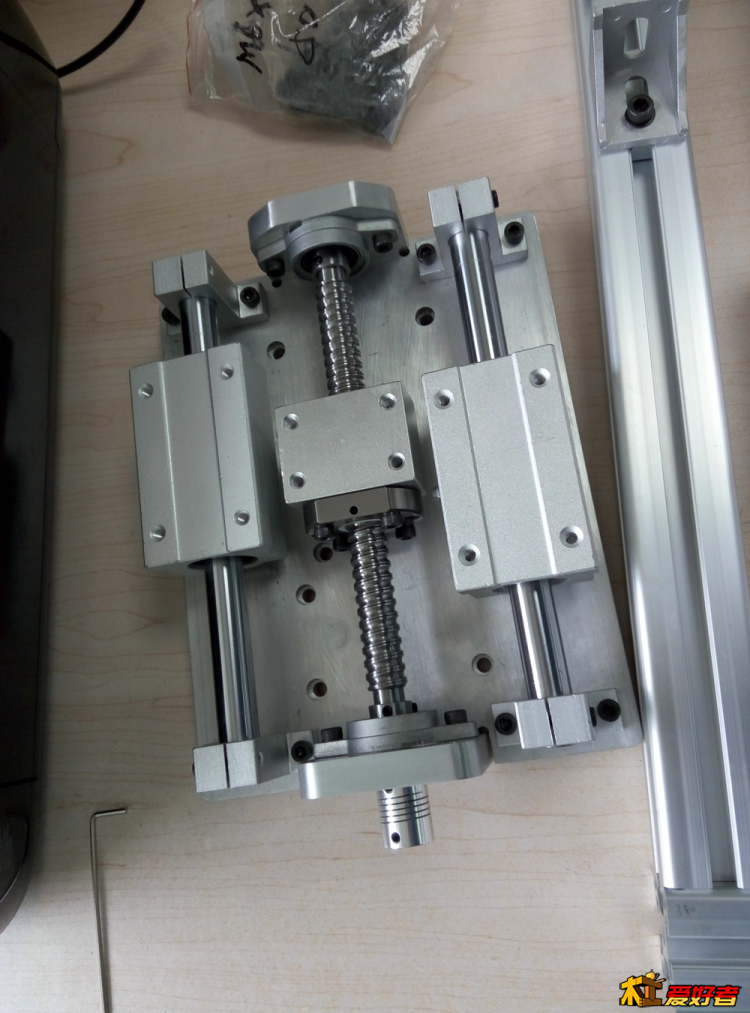

XY轴20光轴，Z轴为了节省空间用的16光轴

袁-木头人

我也要做一个

wjlove99

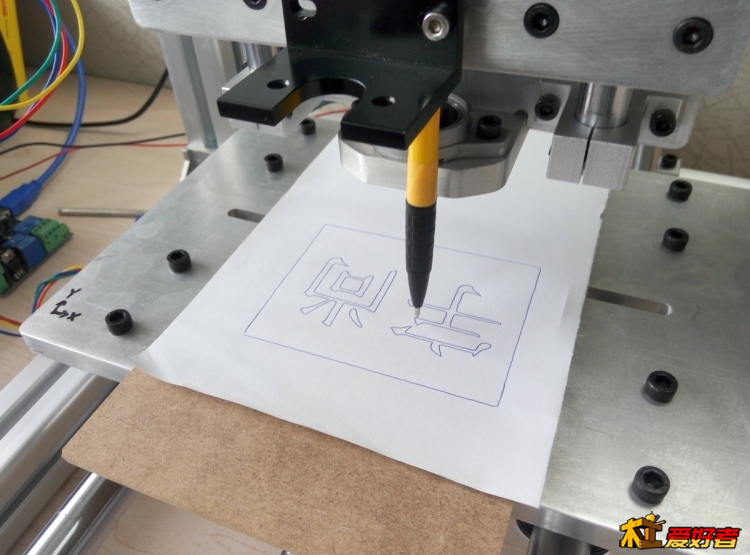

调机

obfc001

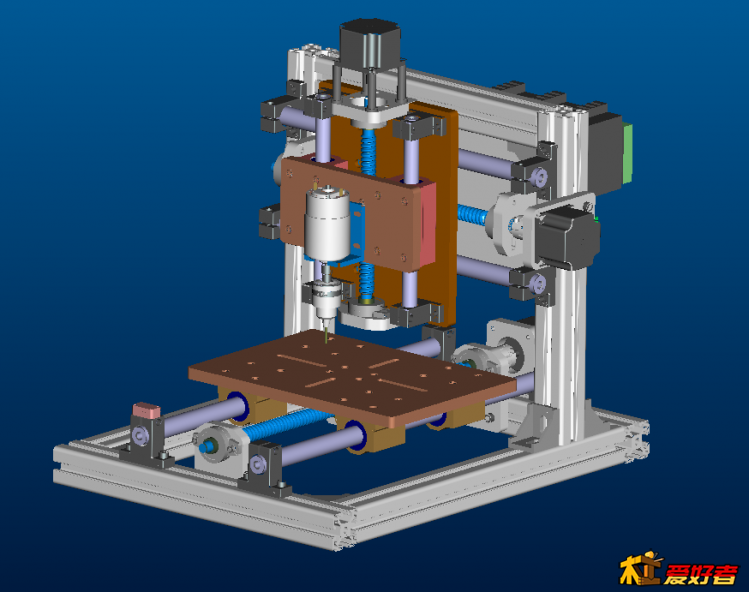

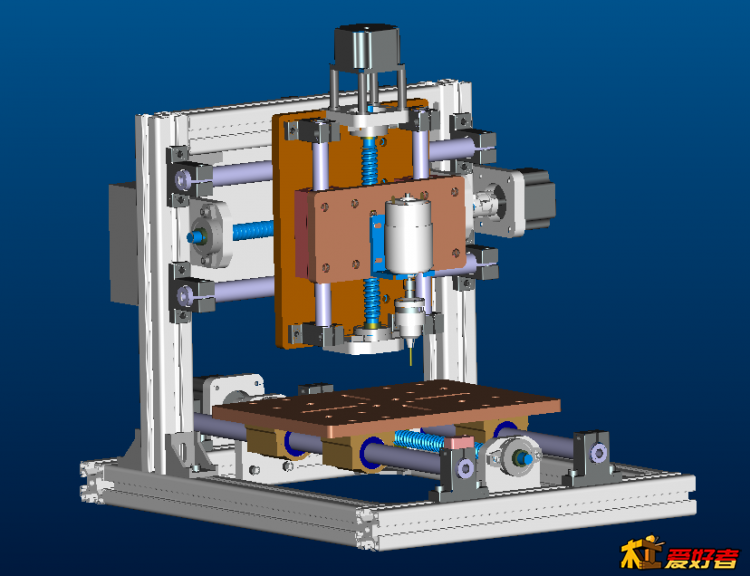

从三维图看主轴很小，等着楼主继续晒。

p7878

能给份清单和3D图吗，327186679@qq.com

zms999

建议楼主量产，我先报名要一台。天天逛论坛，不如动手做！

zms999

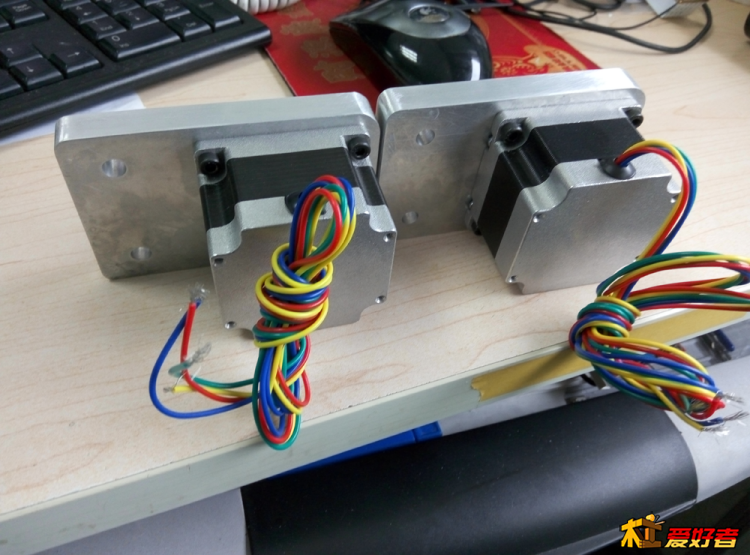

用的是42步进还是57？

/db北方的狼

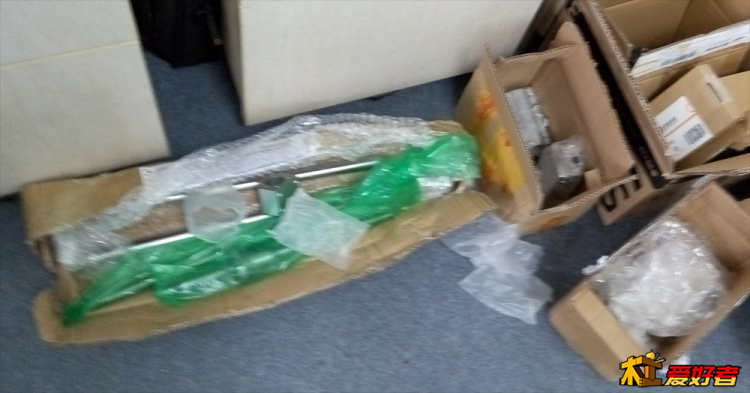

比我的玩具机行程大 不过这种小机子没有必要用滚珠丝杆吧

aweixinga

型材机架用了多少钱钱？

orange99lover

腻害！

lvdanswn

楼主能否给张清晰的 清单 和3D图吗  290397987@qq.com 谢谢好人一生平安
