本帖最后由 wjlove99 于 2017-4-17 22:30 编辑
. h( ]$ ~' i w* @ S
/ R: W) `6 C, h0 v/ V8 G 应各位爱好者要求，现将更新后的各器件规格及清单共享给大家参考制作。3 b2 M; ?# W% g6 U
说明：2 W3 v$ b. d9 Y! n' w
1. BOM清单中某宝链接可能有些失效了，请大家根据相应规格再去搜搜。7 t9 W7 w) s* N; g" q# _3 {
2. 由于后来升级主轴775电机为300W主轴，需要更新其中一件（Z-PLANT）结构，更新后的规格（Z-PLANT-300W） 也共享了。
3 I; G L0 i6 x3. 整体成本（1500）大家不要太较真，由于后来升级了300W主轴，总体花费在2000左右；当然，因为定制件加工是朋友帮忙免费做的，这个可能也为我节省了几百吧。
, ]6 {. _( C$ x% G( x' g B7 d% ~* Q+ M1 f6 _: U/ K

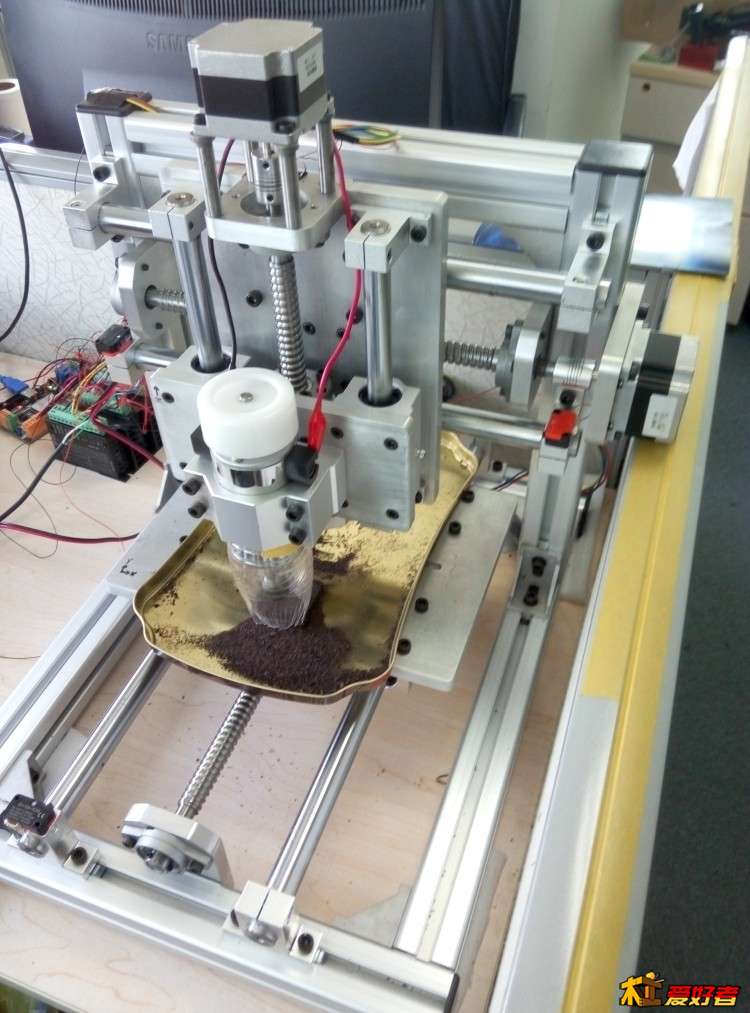

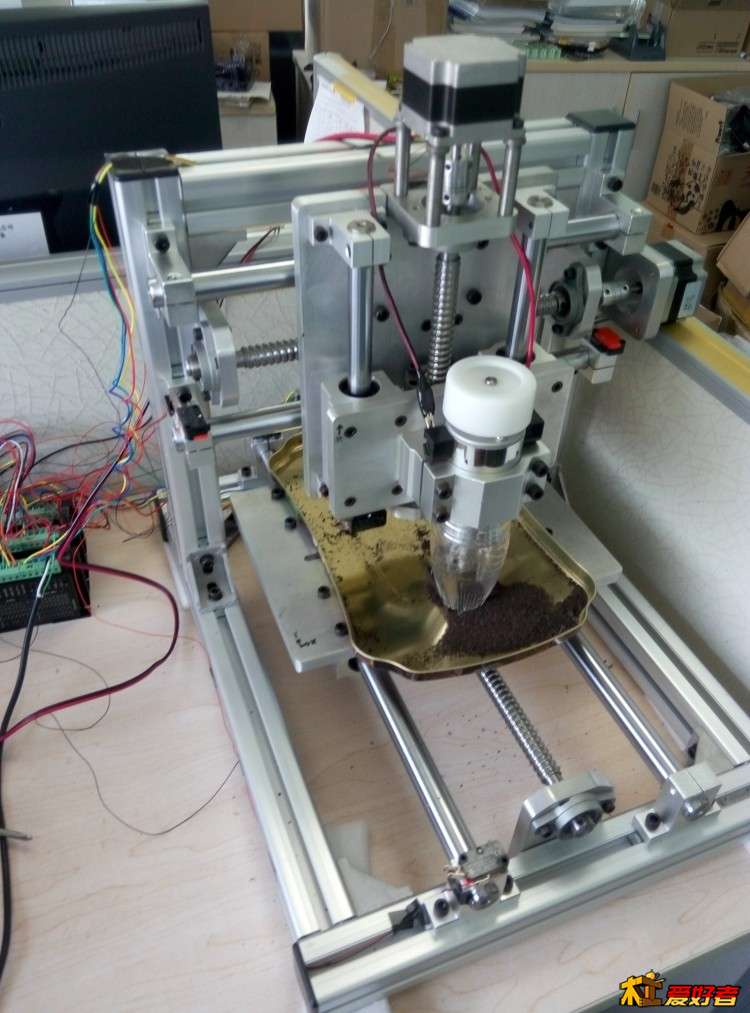

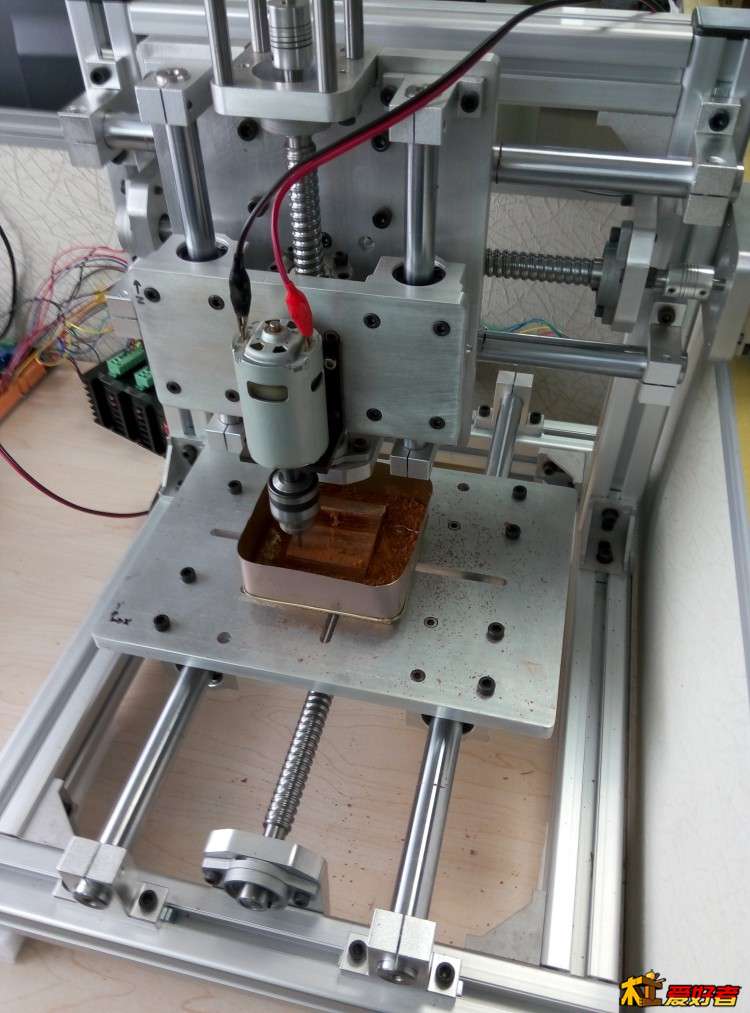

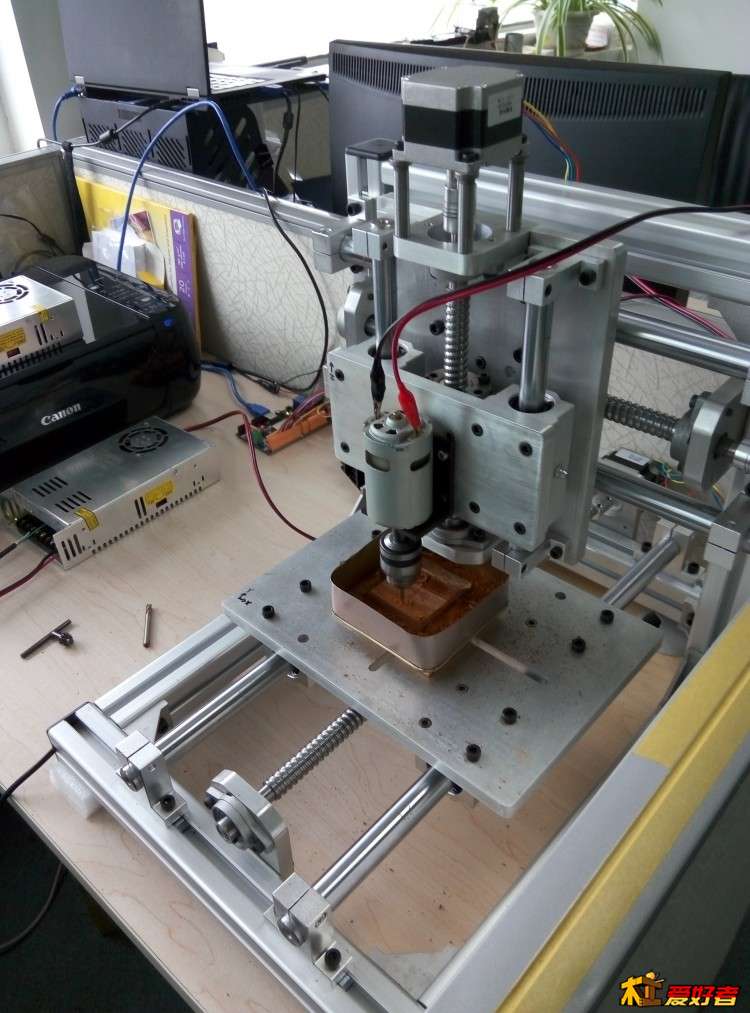

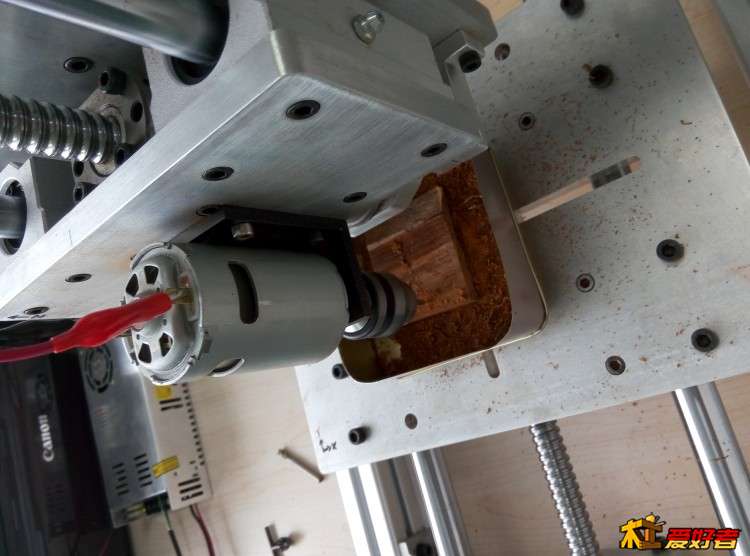

升级为300W主轴与775电机整体图对比：
) F. P; V0 g1 Z7 S
2 L8 E" q5 a, a: E7 D+ t
* d5 X. _0 h$ t9 k1 e9 |

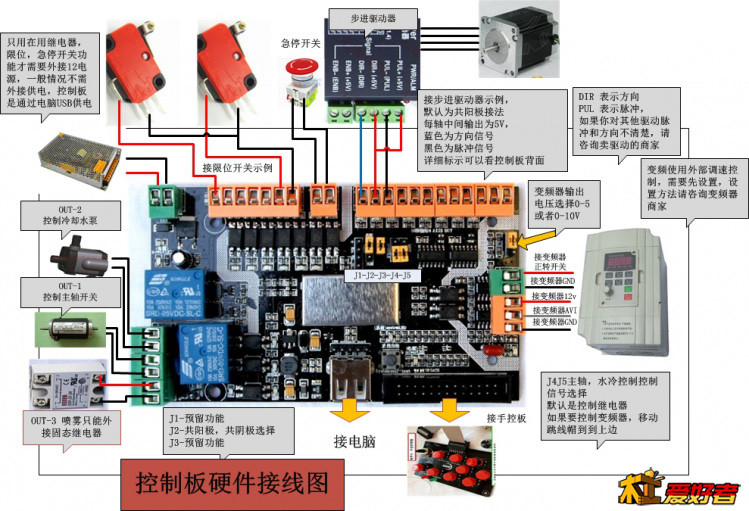

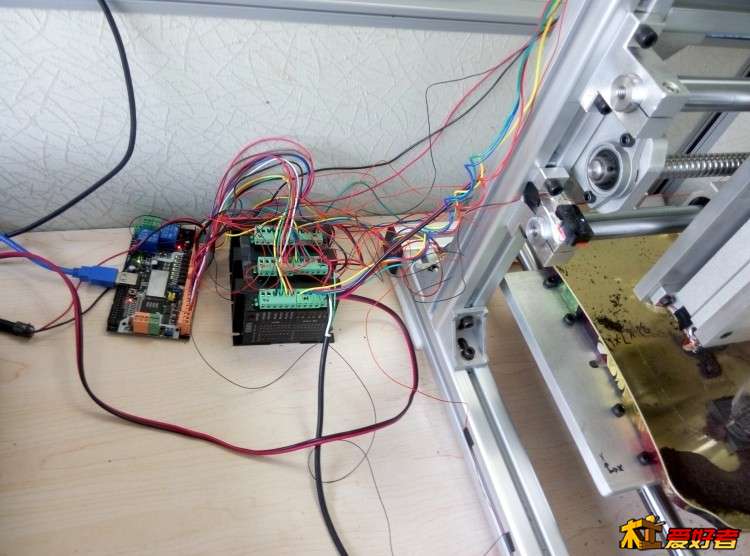

1 }, p8 g/ J8 s' E8 _有爱好者要求的线路连接图奉上：
& q, q* P8 A" Z) \/ v6 y
6 F# n0 O; U2 s2 X7 g4 ]6 s: `: D
加工视频：$ J1 m0 n( w& O- r4 L
http://i.youku.com/i/UMzE2NDg5MzI4OA==?spm=a2hzp.8253869.0.0+ k3 |3 Y& s$ i) p- F+ Q- ^# ?
! o' c+ B1 z0 r. [6 r( r- g, V# ]3 I4 I' Q& \ K( Y" C

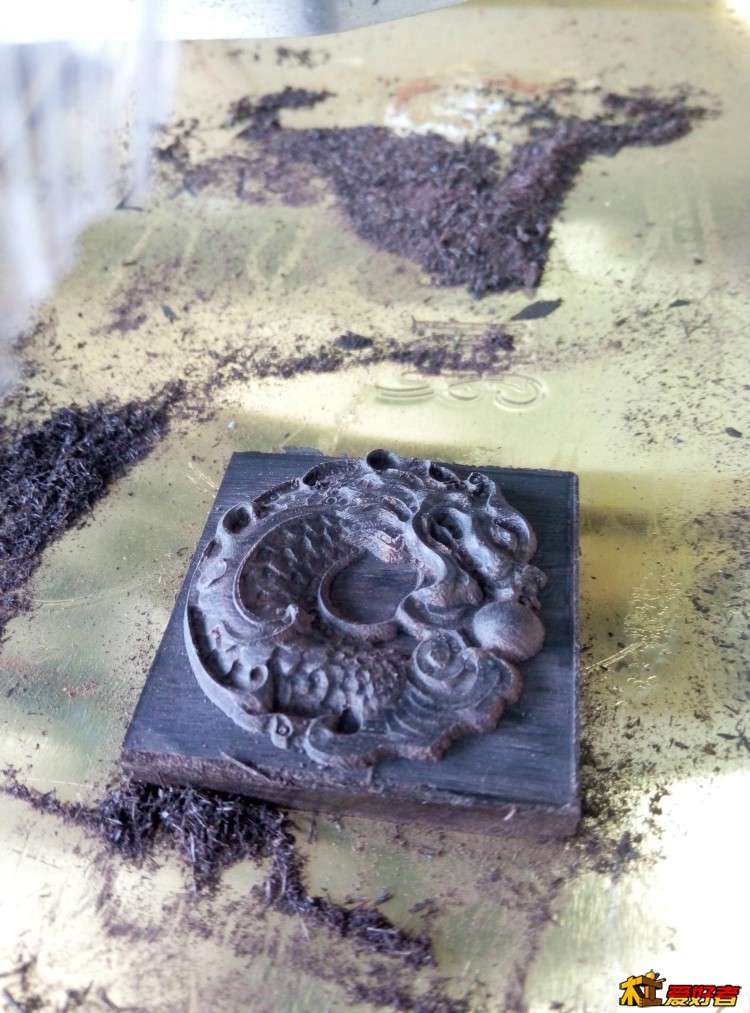

单面雕刻完的效果：$ a7 J" N' D- F6 k! g. }
: z' Q3 Z- S. L
4 {( ?! d5 W4 X& h% ^* r* C! v
BOM清单：
' B6 l7 Z* t/ p$ G! H6 Q
1-清单-BOM.zip
(19.48 KB, 下载次数: 384)
6 h: Y ]! ~- N* M8 A* ~
% q/ s1 G7 o4 n1 K& H定制件规格（含CAD格式和PDF）：& I& d7 Y0 z v2 j6 Q& p
DIY CNC 定制件规格-new.zip
(2.69 MB, 下载次数: 357)
" p3 r( A) {3 G, h8 v* R" w5 t
: o' F/ J! \1 ]! H$ C6 w# m
& L7 W/ L) b3 s4 i9 J6 P
0 L$ x: n W4 q2 A6 ^
希望对各位爱好者有所帮助，做出自己的CNC。( d9 W8 U: G% W/ a4 x- t2 [3 Z
( U ^4 C# d$ ~/ R6 T3 ~/ S
（去年刚发帖没多久，某宝上就有商家卖这款机器，好像销量还不错~_~,所以后续一些资料更新，就不想在放出来让别人牟利了。现在想想又何必呢，能帮助更多爱好者，做出自己的CNC在，这样就够了。）- c# Q% m; D7 _# G' x4 M
