自制旋风集尘筒

pop601

两个45度弯头接在一起就是一个90度弯，它加大了弯道，由急弯变成了缓弯，使风在管道中更加暢通。风力输送 ...
经建 发表于 2009-12-23 18:23

( E0 Z4 p  V4 T! T
能不能请你画个简图 ，我怎么也想不出是怎么连接的，谢谢你。

佳宾

终于等天周末可以试试我的旋风集尘了，也不要说太多了，所有的联接还是暂时的。
4 x( a/ {# F9 P# v

/ v$ [' R3 V. g( i& J% d& l

经建

回复 33# 佳宾
- Q, |" l! O7 P你那个视频很直观

阳光咖啡

这个旋风集尘器的制作经过各位大侠的几轮改进是越来越成熟了！
- Y, k, C2 t0 y/ p' a. K( D  c
/ k2 e2 k; W- Z+ g( A1 V& Q2 a我就是找不到这个塑料的安全锥，一般都是橡胶的，很软不能用！神啊，来一个

阳光咖啡

还有一个问题大侠们没有说：进口的管径是不是最好要大于出口的管径还是相反

巴鲍勃

就一个字：高

lby111

欢迎改进！

佳宾

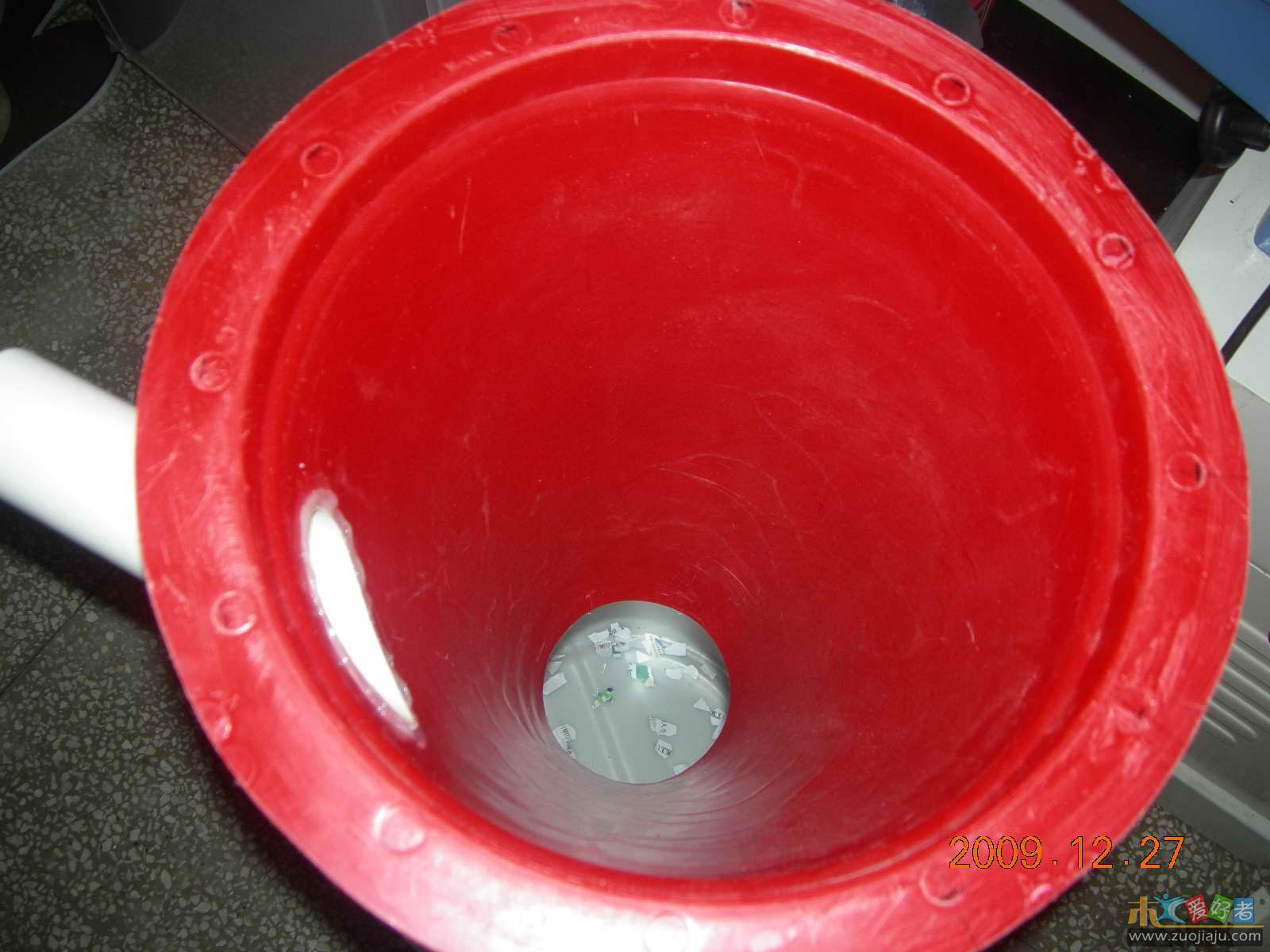

你可以从图上看出我的进口管径要比出风口管径要小一号， 当初是以大号管径为准的。但对当我把斜口也锯好了，放在上面比的时候发现进口的管径显的粗了。于是又配了现在的细口径的管子。我想这个里面也是有原因的，进风口不能太大，比出风口小一号比较好。这样进去的风速会加快，形成的旋风比较强。 而出风口大的一个好处就是减小风速，这样细小尘土也不容易跟出。

meiyitian

打磨的方法很有创意，集尘的事情我还没想过呢，因为工具还没买呢，呵呵！不过考虑了下，旋风的结构可以产生更大的吸力吗？如果是的话，建议楼主考虑连接吸尘器的管子别放在水平位置，而是微微上翘，这样旋力会不会更强些呢？呵呵，个人拙见！期待大家回应

meiyitian

打磨的方法简直有点神奇，非常好！个人以为，如果旋风可以产生更大力的话，建议楼主考虑连接吸尘器的管子可以微微上翘，应该可以产生更大的吸力吧！个人拙见，期待楼下回应！

佳宾

再上新视屏，这次我把把所有的联接做好了，这次风力比上次强劲多了，用一个字来形容就是爽！连下面筒里也形成了龙卷风。请看下面的视屏，帮助你了解垃圾是怎么被旋下去的。

8 t% x: h) D- \- c. v, v. |

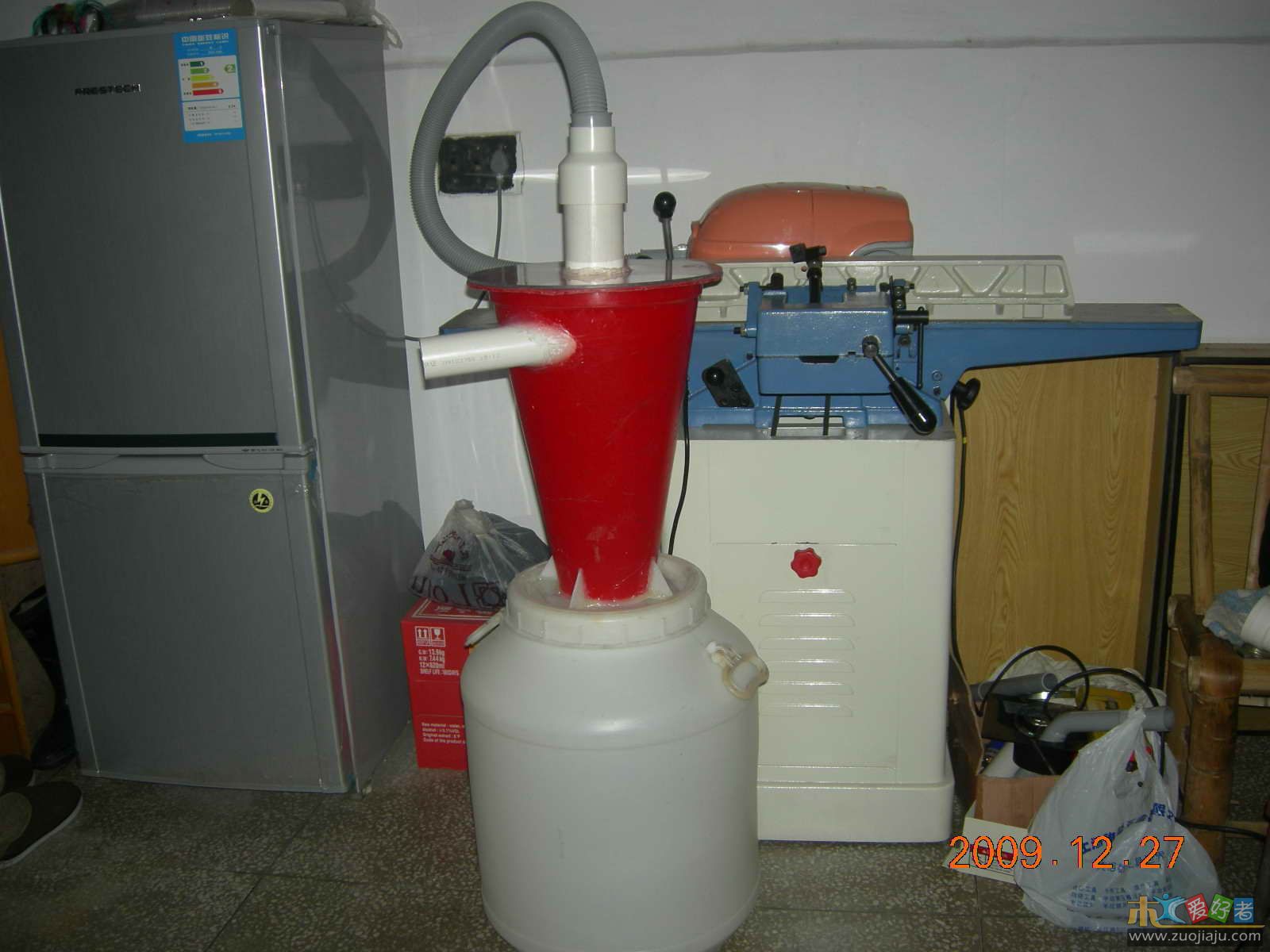

跟我的台刨联接好了，我的家用吸尘器是1000W的,对付台刨所产出来的木屑足够了。外面就没有象以前一样木屑满地飞的状况了。

为了验证是否有垃圾被吸到吸尘器里，我特意把我的吸尘器内的垃圾袋清楚干净晾晒干后开机做业了一段时间后打开了垃圾袋如下图。可以看到垃圾袋内没有一点木屑。

雷文

太好了，有时间我也要做一个{:1_273:}

樊大饼

连接吸尘器的是侧面的白管吗？将吸尘器的吸尘管与之相连即可吗？上部的白管接到工具上？工作时吸尘器的垃圾袋是否还在吸尘器上，

佳宾

回复 44# 樊大饼

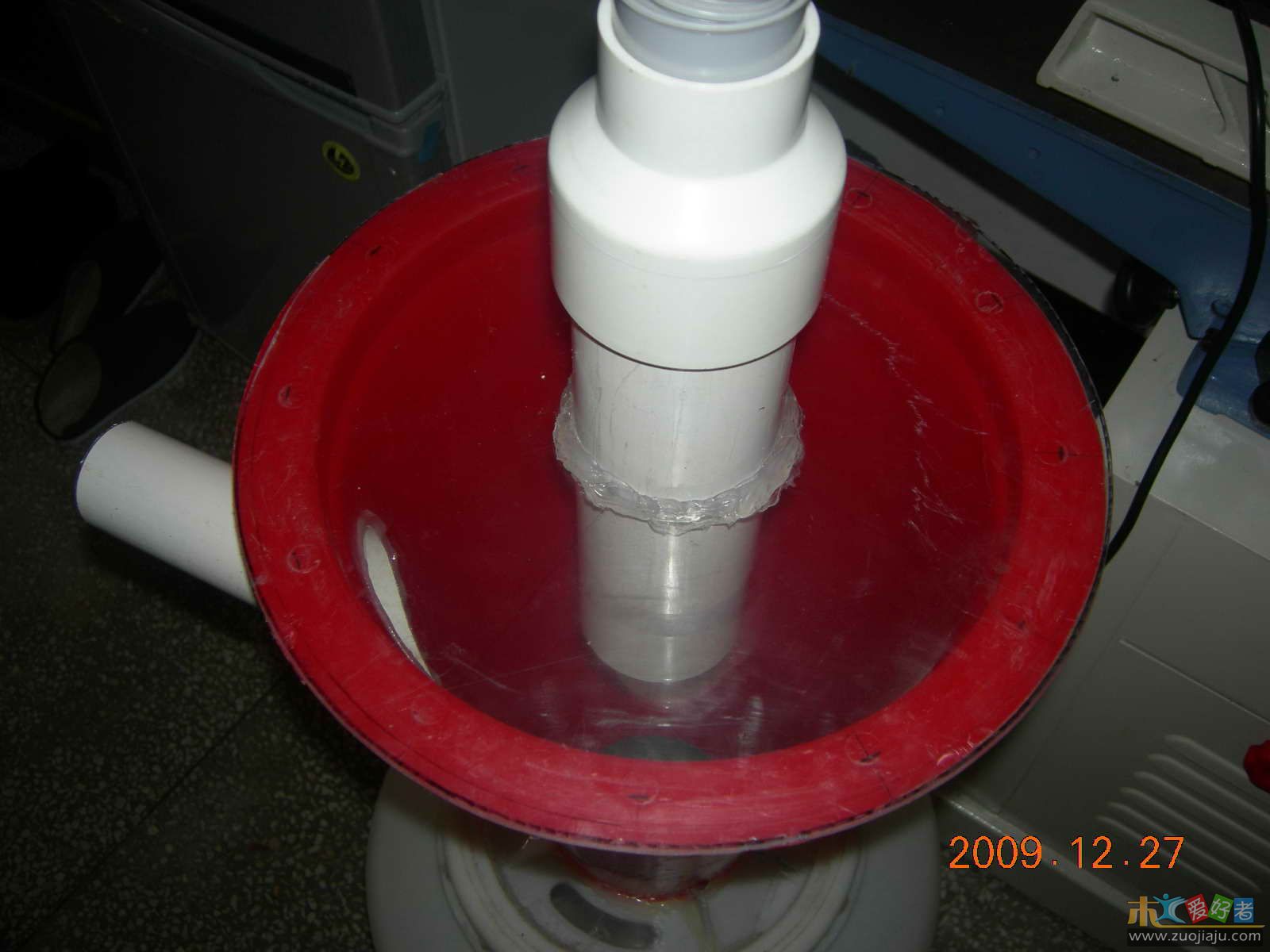

连接工具的接口一定是从侧边进入的，顶上的是出口专门连接吸尘器的。这样才会在里面形成旋风的效果，反之则不会起作用了。请看下面的连接图。工作的时候垃圾袋是装在吸尘器内的，这样也起到了过滤空气的作用。
* }4 O% s+ _* l: q0 R" ~3 M
" D; Y- F2 A9 l6 h5 E# _& F) A

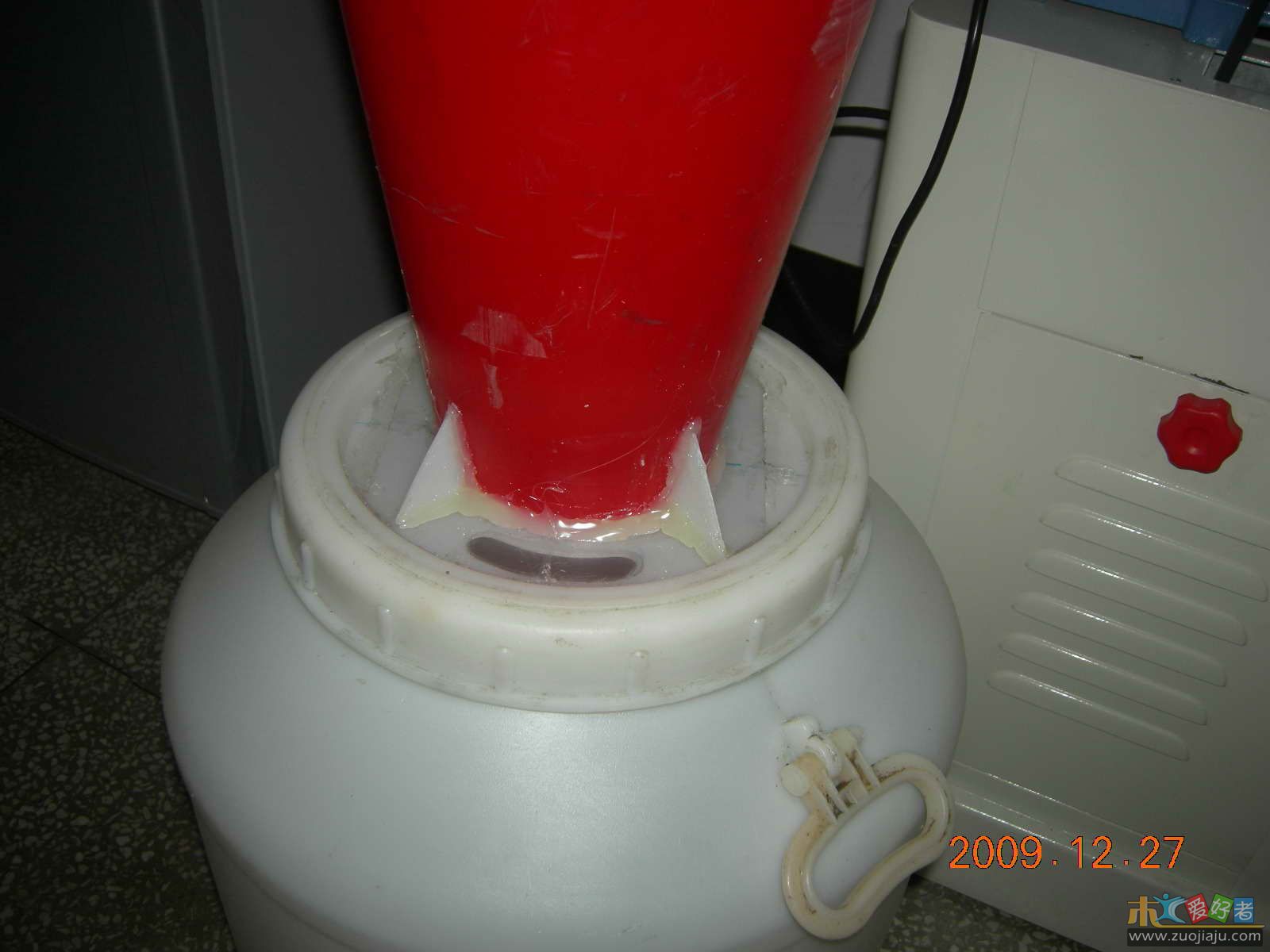

- D  b# [3 K, j4 K% D8 a另外回老严，下面由以前的硅胶改成了热溶胶，特意去买了支热溶枪，反正这玩意也是DIY的必需品。而且现在我加了四根筋，牢固度自然是加强了很多。多谢各位木友的指导！！！新年快乐！！！
& g& Y2 ?' y7 j7 \5 V2 a0 d( C

樊大饼

上面的出风口好像是由粗变细了？进风口的管子是几寸的，下面的这个大白桶还需要密封吗？
