自制旋风集尘筒

佳宾

用的是街边买来的8元一支的硅胶，下面的地方老严说的对。有空的时候再加多几根筋。下面连接的是一个很大涂料桶。 也是跟别人要来的，看到过好象店里也有卖的。等硅胶稍稍硬点了薄弱的地方再多些。这个周末试完了我会再上些图的。谢谢！因为上面是透明的，是可以直接看到它的运作原理的，我会拍一段电影。就是不知道怎么放上来。

bj2008

这是目前最好的锥桶了，设路障的部门将要损失惨重了。哈哈！

adsl1320

我也有一个停车的锥形筒，材料不一样，很薄，很能软，不能用！！！！{:1_197:}

sxtchxm

打磨管子的办法太有才了

iamyanh

哈哈，不是吧，这么浪费，我用的是铜版纸折出来的锥形纸筒，吸起来不错的锥形筒太贵了，我用的是日历的纸折成一个锥形，效果非常不错，也没有见变形，后来用了更硬的铜版纸。

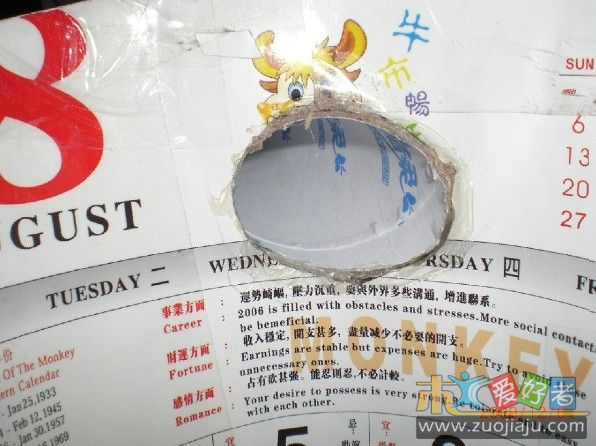

日历纸加个卫生纸的纸筒

sxtchxm

弯头应采用两个45度弯以便有效减小风阻

佳宾

多谢指教，原以为90更美观一点。原来不是那么回事，学习了。下次就把吸尘器口直接接上来就是了。

iamyanh

这个系统发贴真麻烦，害我讲得语无伦语。我第一次用日历纸加纸巾纸筒做的旋风，灰尘全部被吸进旋风下面的收集筒了，锥筒绝无变形。后来嫌风口太小，用铜版纸再做了一个大风口的，效果更好了

佳宾

再教大家一招，怎么样把PVC的管子锯的又平又齐。

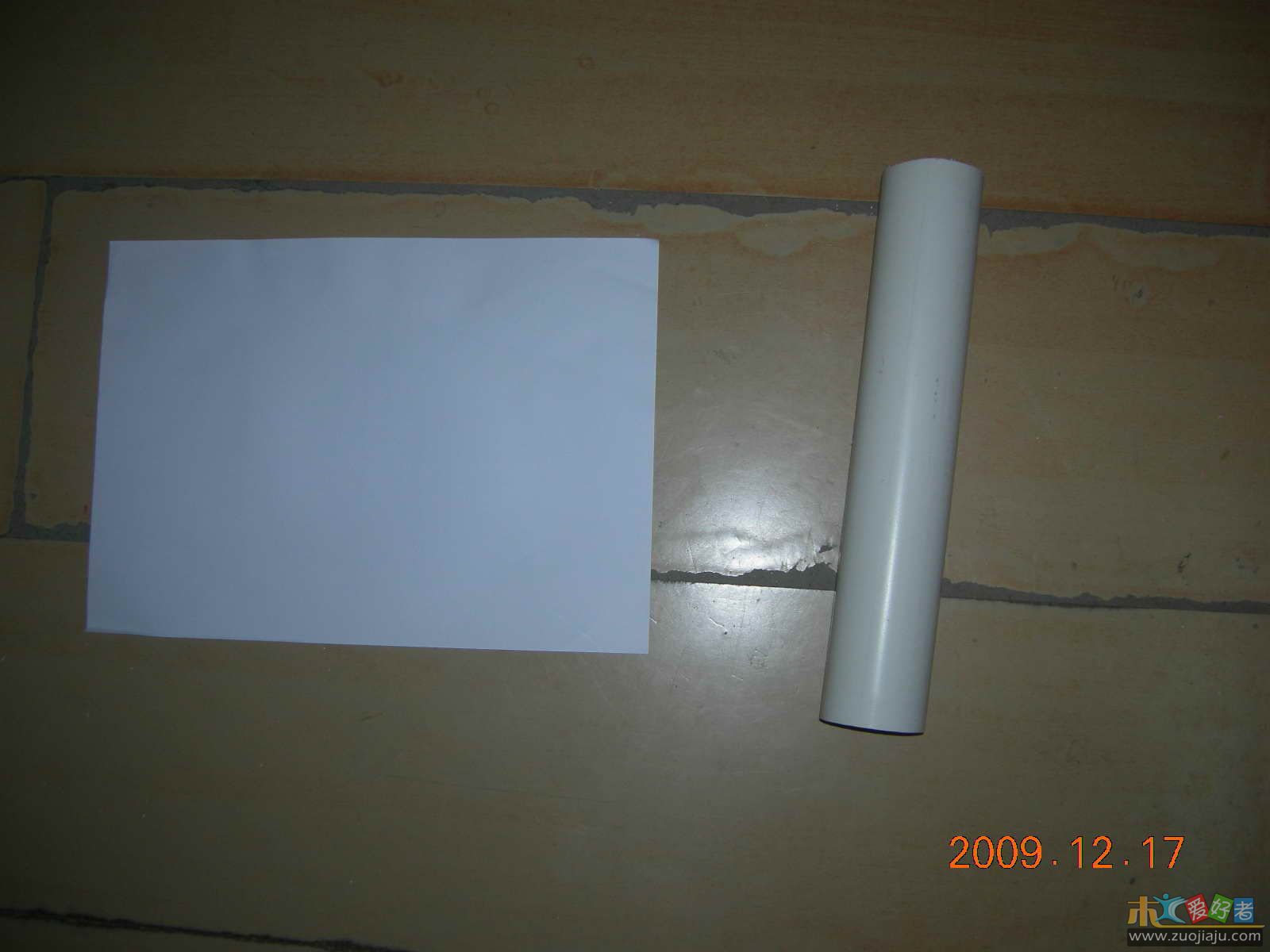

第一步：准备一张A4纸，一头用小胶纸粘住然后卷起来。注意两边的纸一定要对齐，这样说明两头截面是水平的。

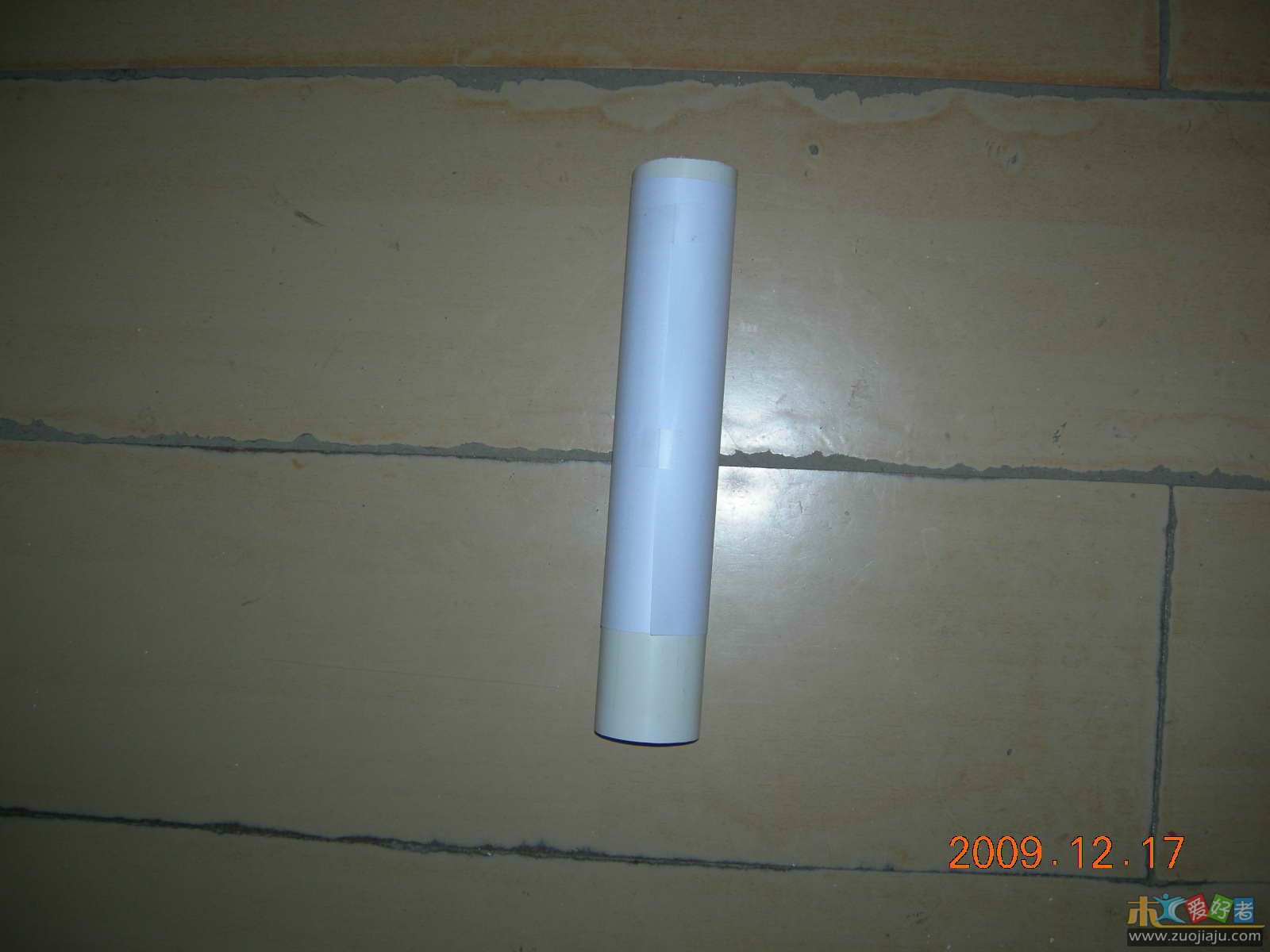

% G1 i9 `5 A# |现在就是两边对齐的状态了。用小胶纸粘住，确保两边不会移动。

9 \! ], U8 B9 h( \7 l6 J: B' L4 }

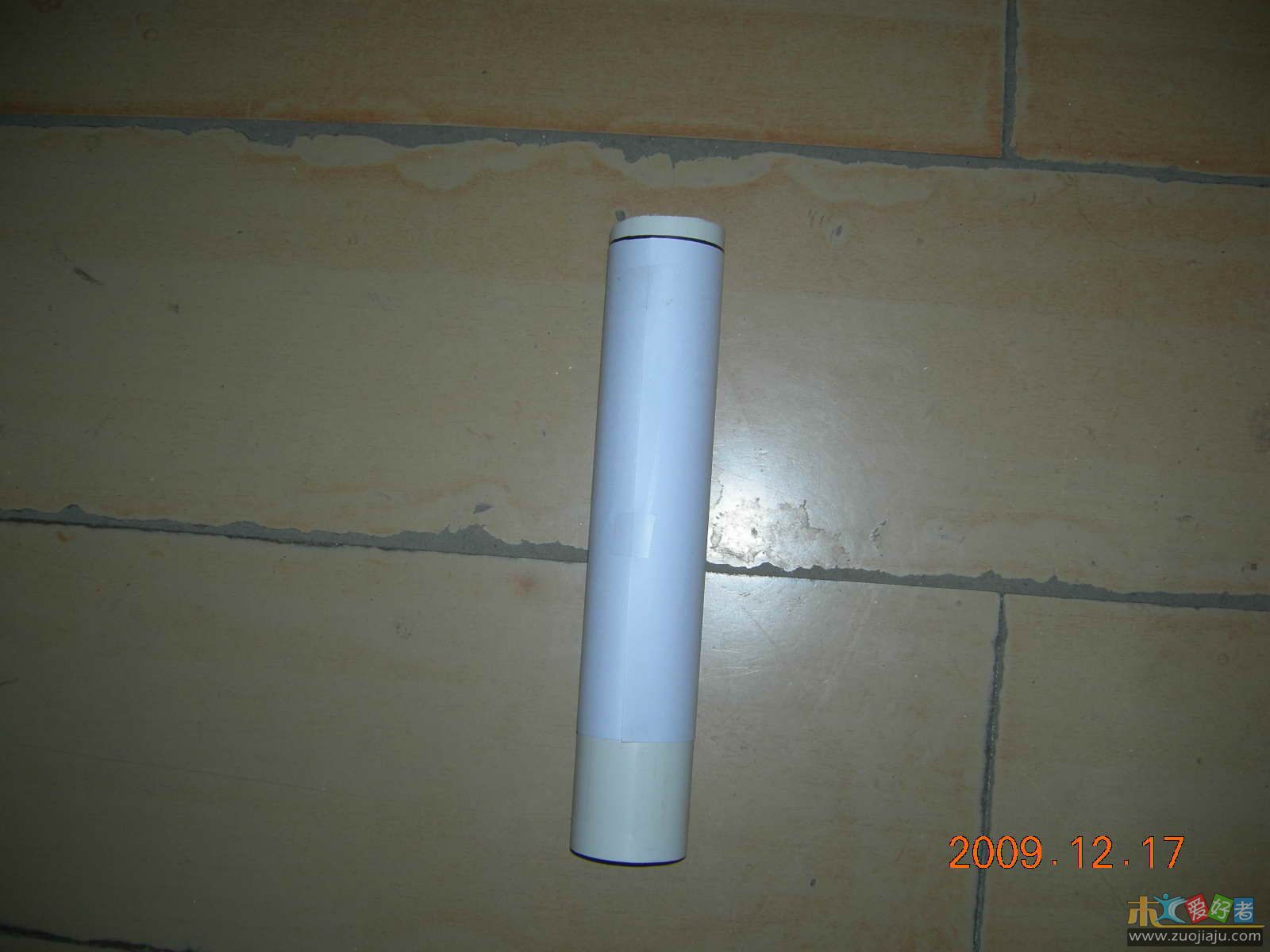

因为纸也是白的，PVC管子也是白色的这样边界不是很分明。用一只黑色记号笔，没有记号笔铅笔也可以。沿着纸的边划上一圈，这样锯的位的位置就很明显了。开锯的时候还要注意，锯这个要用细齿的锯。诀窍就用大拇指抵在线的位置，沿着黑线转圈锯，不要一下锯进去。一圈锯下来这样越锯越深就可以了。最后你就可以得出一个较为理想的平面来了。

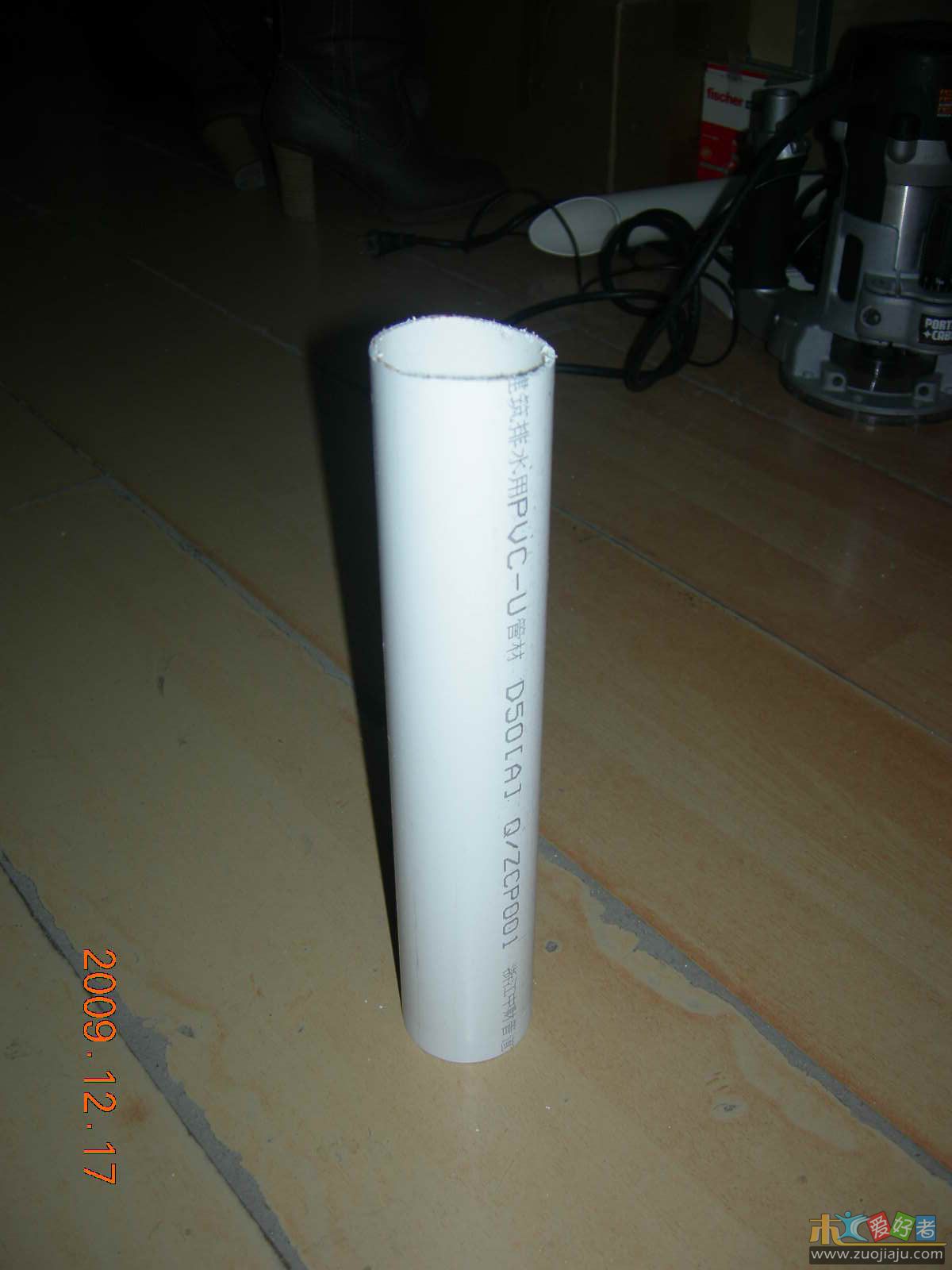

% T2 G$ o4 L' |9 ]8 R  {5 C- B下面站的那一面就是锯好的一面，（注意上面不是的，上面是店老板锯给我的，不平的）如果还是有点不平也没有关系。将砂纸平铺在地上用脚踩住，把锯好的平面放在上面轻磨。这样出来的平面就很水平了。最后用细点的砂纸再砂一道就完成。这样出来的截面又平又好。当然这个办法是没有工具的前提下，如果有工具那就别论了。
. m& c5 f  l$ v2 Z5 ~

pop601

回复  佳宾
首先再提两点看法：1  弯头应采用两个45度弯以便有效减小风阻。2  采用塑料焊枪焊接强 ...
经建 发表于 2009-12-23 12:17

% m0 a8 x4 N9 c. z; w0 |, b3 d/ W
" }% @' F5 ]4 T) g: [; R3 n0 I5 l两个45度怎么连接呢？那不更加大了阻力吗？

pop601

再给楼主说一点，这个锥形筒的直径和容积都比较大，如果用一般的吸尘器将起不到旋风、离心的作用，很有可能的就是要加大风速来解决矛盾，不信你试试看吧。

经建

两个45度怎么连接呢？那不更加大了阻力吗？
/ N; n7 q& L2 |9 apop601 发表于 2009-12-23 17:17

两个45度弯头接在一起就是一个90度弯，它加大了弯道，由急弯变成了缓弯，使风在管道中更加暢通。风力输送系统一个“管道损失”一个“弯头损失”是必须要解决的，它的问题解决了就增加了风了，增加了风力就减少了电力，总的一句话：我们在制作过程中，管道要尽量短，弯头尽量少。

fgdfl1

好办法，够大，不知道用起来怎么样

大米饭

0 z/ p% g  i+ @7 Q! @7 l! s9 p  m& ^
恭喜旋风家族又添新丁！我是亭林后裔，此网站在新金山网推荐过。

horching

劳动者最智慧!
