榫卯结构Revit 3D系列之六，传统粽角榫

zdsg118 · 发表于 2016-3-6 10:28:13

建议楼主多做活。反过来画图会有很多体会。另外补充一点，腿料那短榫相对的卯眼会影响那支多的小榫的强度，易断。

cfifc · 发表于 2016-3-6 10:57:34

zdsg118 发表于 2016-3-6 10:28
! N# @# D8 ]$ f8 {! l& [$ \建议楼主多做活。反过来画图会有很多体会。另外补充一点，腿料那短榫相对的卯眼会影响那支多的小榫的强度， ...

谢谢老兄的建议，其实我是做室内结构设计的，平常也没多少机会接触木工活儿，只是对榫卯结构比较感兴趣，所以就想用3D软件模拟出来。。希望3D打印技术成熟以后，直接用木料材质打印出各个部位的构造，然后再组装起来。。动手组装以后应该还会发现很多问题

zdsg118 · 发表于 2016-3-6 11:08:42

直接用木料材质打印出各个部位的构造
没这个可能喽。除了木头才有可能。

cfifc · 发表于 2016-3-6 11:45:06

zdsg118 发表于 2016-3-6 11:08) f" I' F% b) D3 B( l
直接用木料材质打印出各个部位的构造' R' Y' M8 h. G8 j0 J- {
没这个可能喽。除了木头才有可能。

一切皆有可能哦

虽然目前常见的3D打印材料包括像塑料、树脂或金属这类物质，
可是木质材质也已经研发出来了。。
请参阅下面这个报道
http://maker8.com/article-536-1.html

jxp08 · 发表于 2016-3-6 15:40:26

两点一线 · 发表于 2016-3-6 23:12:39

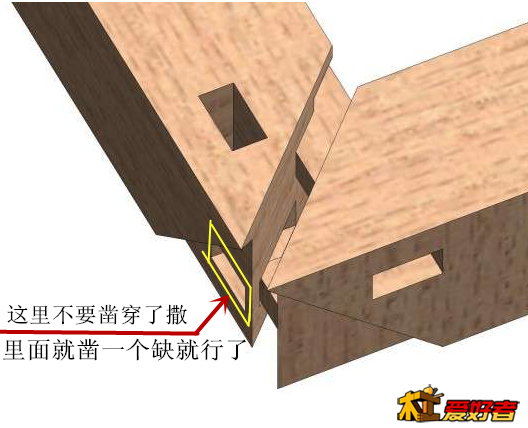

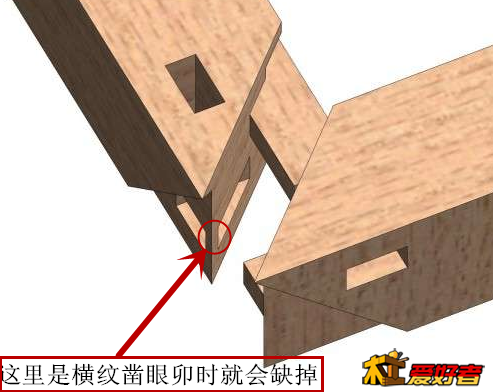

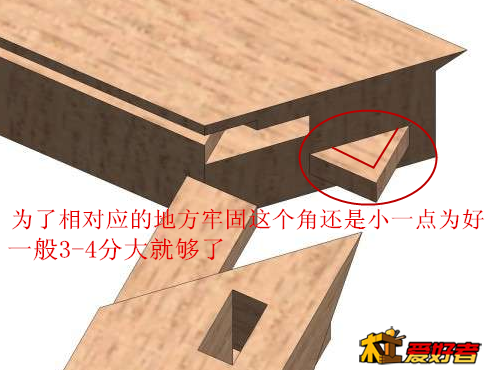

LZ我又要多嘴了，你这还是不对头哦。

cfifc · 发表于 2016-3-7 07:06:17

两点一线发表于 2016-3-6 23:12- r1 M! t* {2 Z3 X+ @* }# [7 @
LZ我又要多嘴了，你这还是不对头哦。

再次谢谢两点一线兄的建议，我会再做适当的修改。希望以后多提建议哈。。

refa21 · 发表于 2016-3-7 22:05:36

三尖到顶

hongsenlin · 发表于 2016-3-8 08:55:46

好东西学习了

wangge · 发表于 2016-3-12 00:14:31

这样的透视关系，够复杂。

今白木明红木 · 发表于 2016-4-15 22:33:53

学习收藏

wgsxb · 发表于 2016-5-13 15:48:51

很好的模型，学习了

ahyj8888 · 发表于 2016-9-20 10:59:23

学习学习

无谓 · 发表于 2016-12-30 15:19:53

谦虚使人进步啊

小小木人 · 发表于 2017-1-25 15:48:50

太直观了，好东西要及时收藏
