榫卯结构Revit 3D系列之六，传统粽角榫

cfifc · 发表于 2016-3-5 08:26:18

本期简介：传统古典家具榫卯结构之六，传统粽角榫。

使用与特征: 粽子是民间的食品，“粽角榫”因其外形仿佛象粽子角而得名。在江南民间木工中也称作“三角齐尖”，多用于四面平家具中。

它的特点是每个角都以三根方材格角结合在一起，使每个转角结合都形成六个45°格角斜线。粽角榫在制做时三根料的榫卯比较集中，为了牢固，一方面开长短榫头，采用避榫制作，另一方面应考虑用料适当粗硕些，以免影响结构的强度。粽角榫结构家具外观上严谨、简洁，气质古朴典雅

常用于柜、桌等无缩腰结构的家具，是面板与腿连接的常用榫；

3D制作软件：Revit

可调参数：长/宽/高/及部分细节

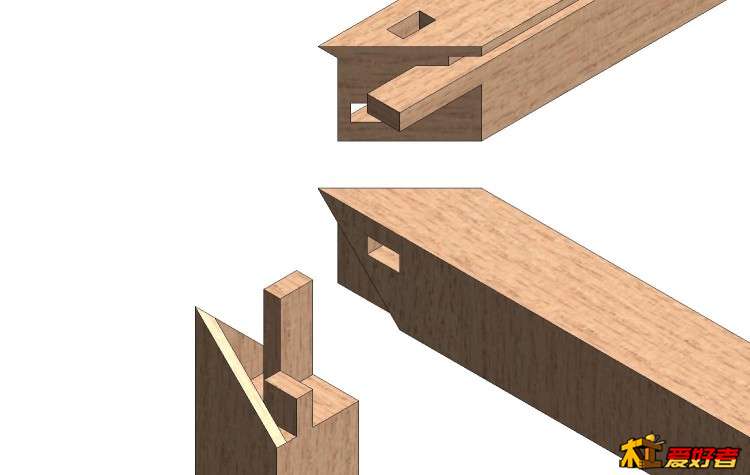

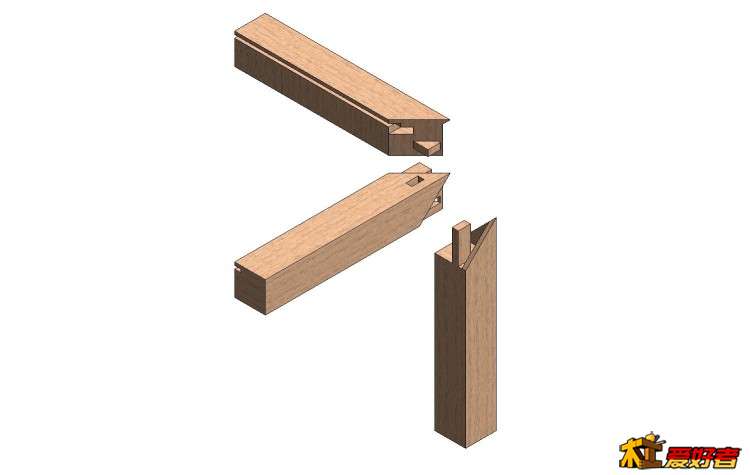

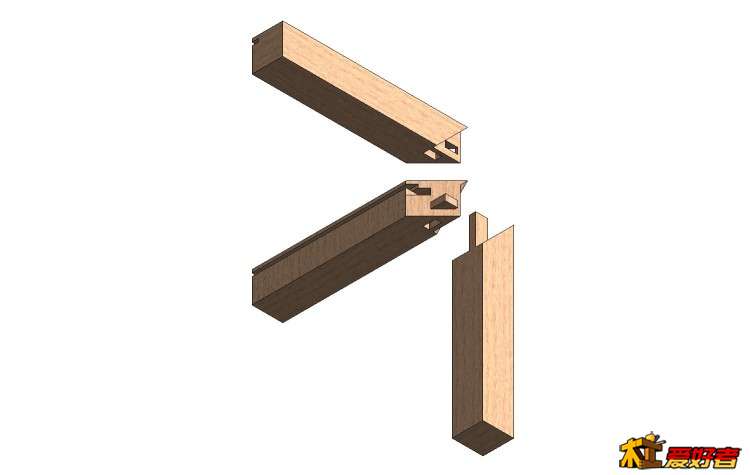

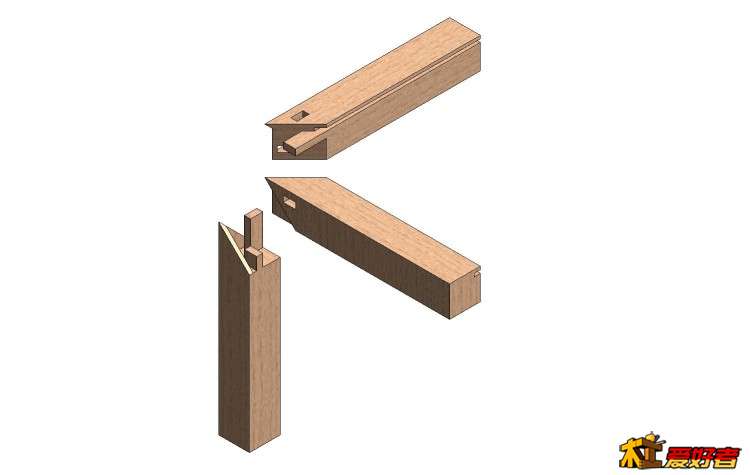

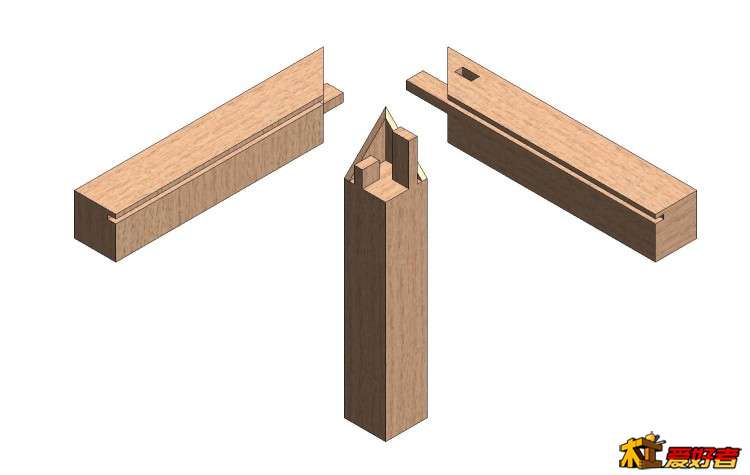

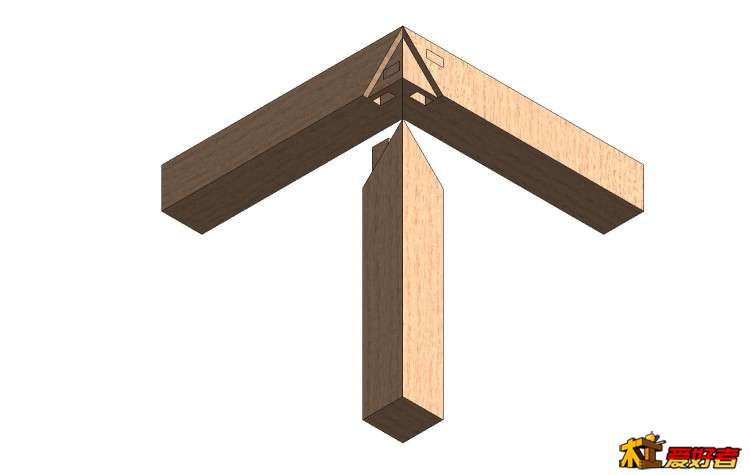

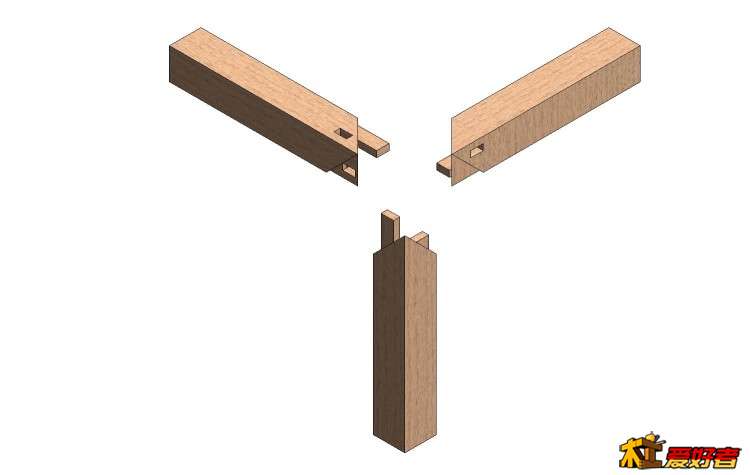

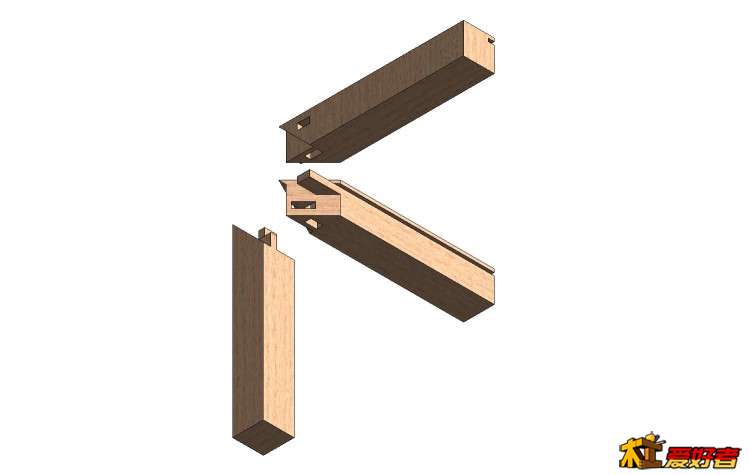

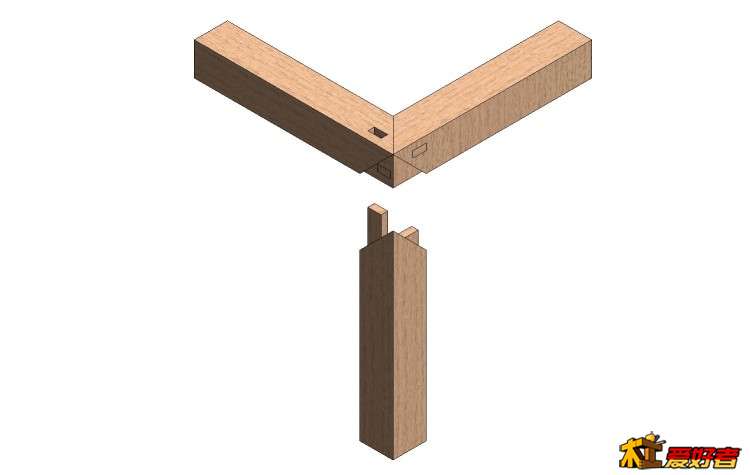

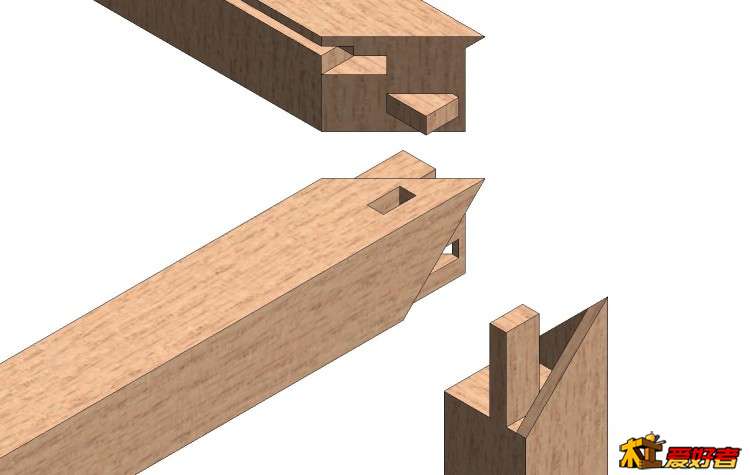

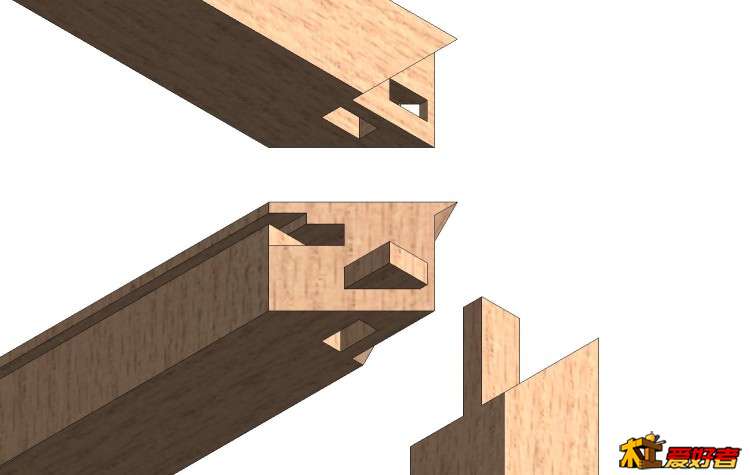

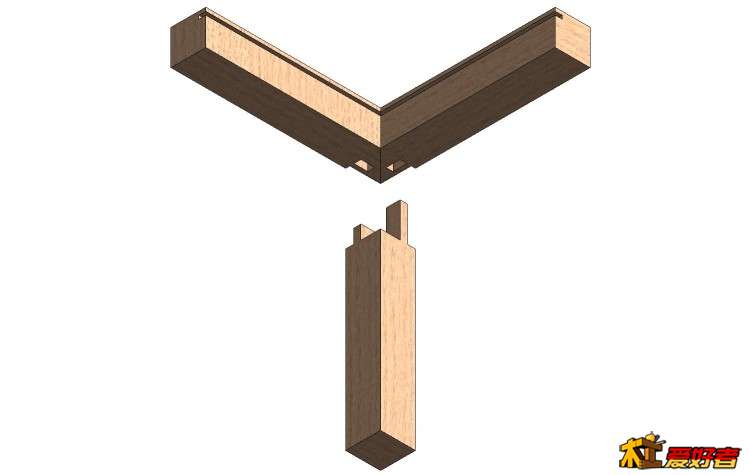

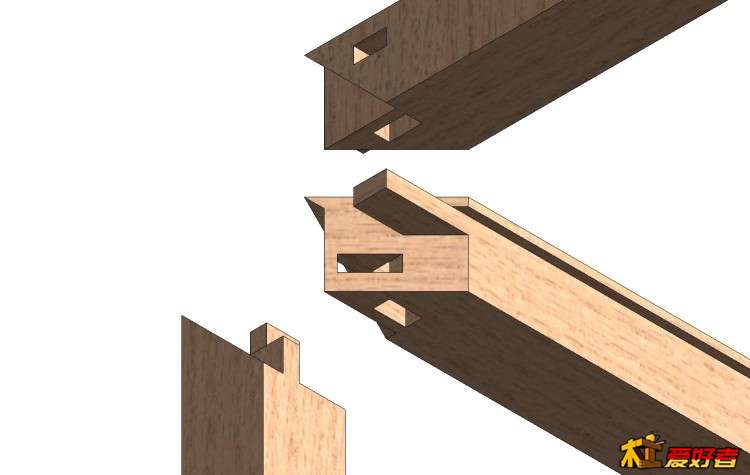

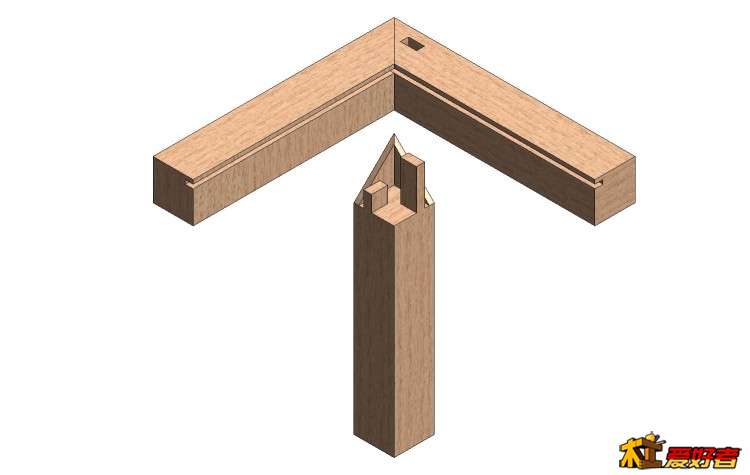

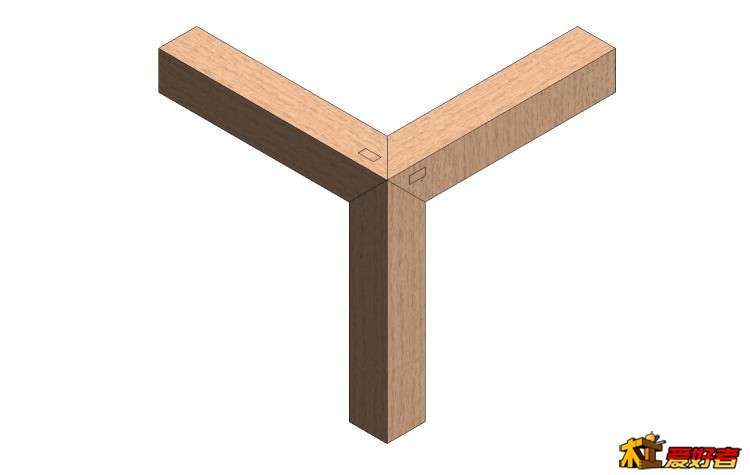

传统粽角榫（Revit模型图片）

补充内容 (2016-3-6 09:48):
15楼尖角细节处做了一些修改，看新增补的图片说明。。谢谢

何一刀 · 发表于 2016-3-5 09:59:11

讲究

18986409265 · 发表于 2016-3-5 11:04:44

难得一见！

永远的天道宫 · 发表于 2016-3-5 12:24:55

我参照这个昨晚研究了一个多小时，边建模边考虑合适的尺寸边考虑加工方法，最后终于弄出来了，感谢楼主

hljdtpangwei · 发表于 2016-3-5 13:16:49

好贴

zdsg118 · 发表于 2016-3-5 14:06:26

怎么没人指出你的错误所在？说一半不说了，说多了，人家心里不舒服。

cfifc · 发表于 2016-3-5 15:43:24

zdsg118 发表于 2016-3-5 14:06
怎么没人指出你的错误所在？说一半不说了，说多了，人家心里不舒服。

请高手赐教，来这就是交流学习的。。让模型不断完善持续更新才是初衷。。欢迎更多的朋友关注赐教哈

misha888 · 发表于 2016-3-5 16:41:05

这个真的不好弄

天都 · 发表于 2016-3-5 16:57:44

好家伙啊，有好几种，谢谢

yfsj · 发表于 2016-3-5 19:37:47

—天能搞几个。

戈壁黄杨2016 · 发表于 2016-3-5 21:19:44

学习。

gztv008 · 发表于 2016-3-5 23:59:23

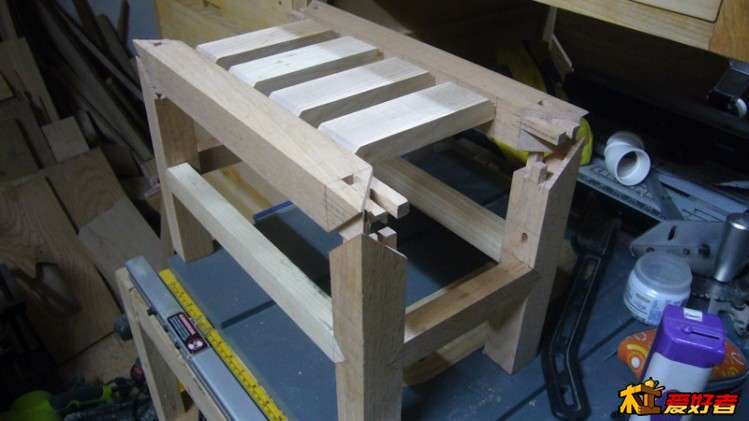

上面的榫有多了一个，就是那个三角凸起的榫头，看似牢固，但2个交叉的榫洞降低了竖向榫洞的结构的坚固，上面只需一个直榫就够了，我的是双直榫，也不适宜在较窄的木料使用。，单榫就足够了

两点一线 · 发表于 2016-3-6 02:47:57

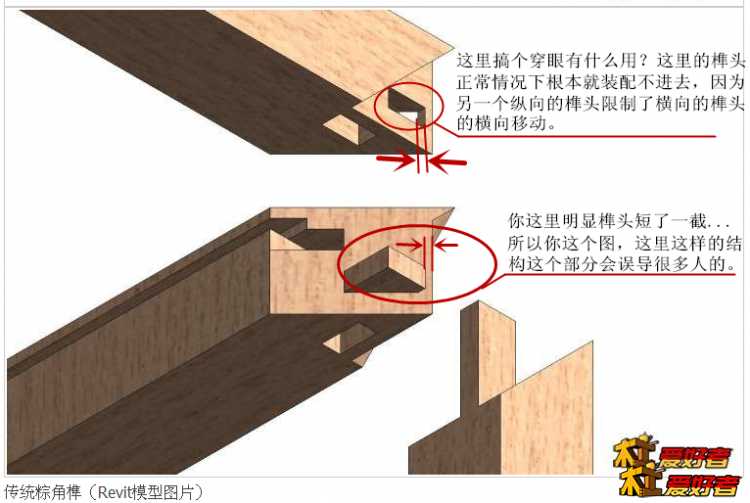

制作的很不错，只是横着的两根枨子的榫卯不应该两个方向同时都做榫头，应该是做横向的就不做纵向的，做纵向的就不做横向的...从你那上面的图片看出你把其中一个眼卯当作缺口在使用才装配成功的，明显你把榫头弄短一截了...那么那个相对的卯就不是与榫头齐平的，那个榫头是缩进去一截的。论坛业余选手很多看到那个眼卯真的会不知是怎么回事，如果照着这张图做，如果没看懂那个榫头短一截，到时候人家会怎么也装配不成功的，会误导很多人。

突击炮0379 · 发表于 2016-3-6 08:17:11

学习了，谢谢。

cfifc · 发表于 2016-3-6 09:38:15

两点一线发表于 2016-3-6 02:47
制作的很不错，只是横着的两根枨子的榫卯不应该两个方向同时都做榫头，应该是做横向的就不做纵向的，做纵向 ...

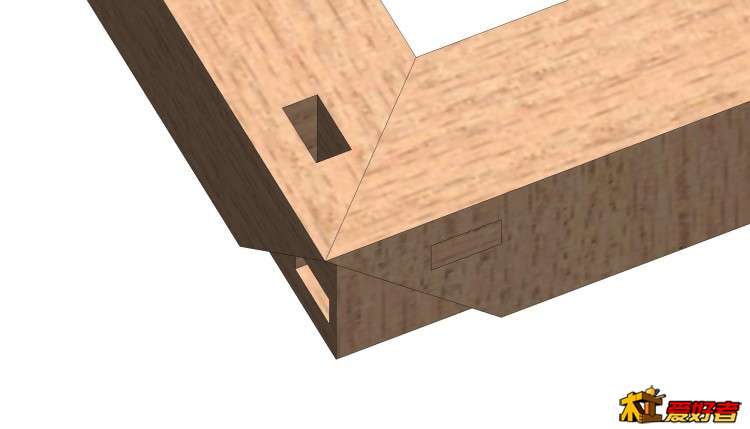

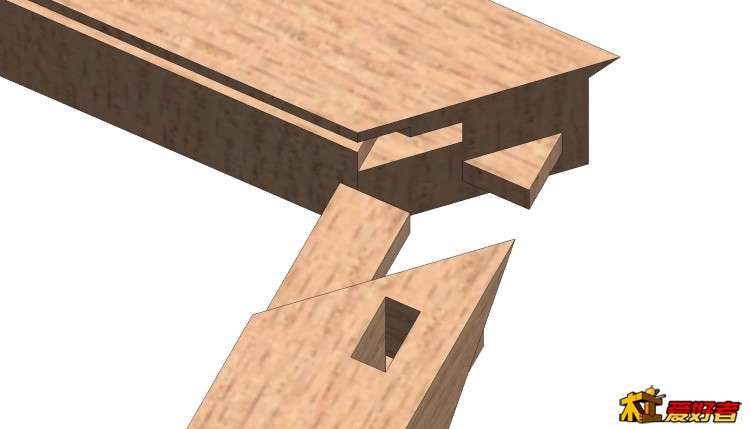

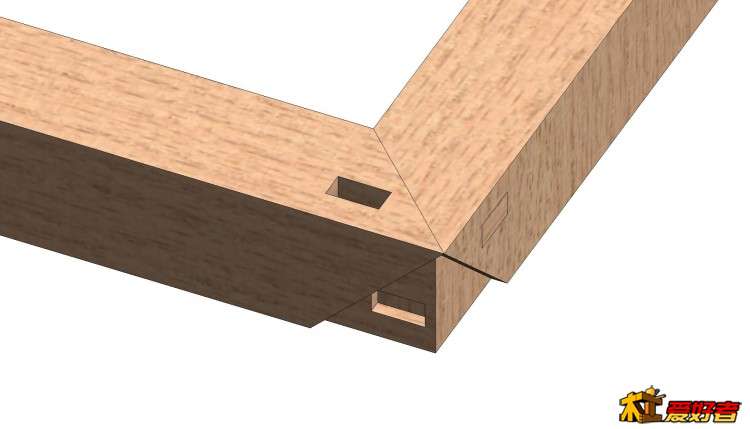

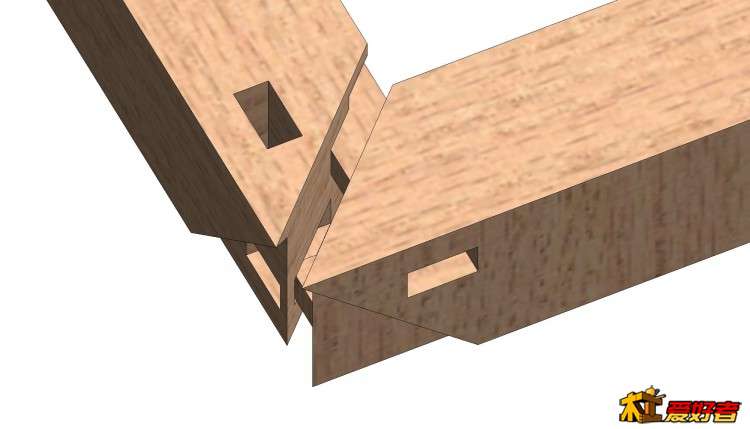

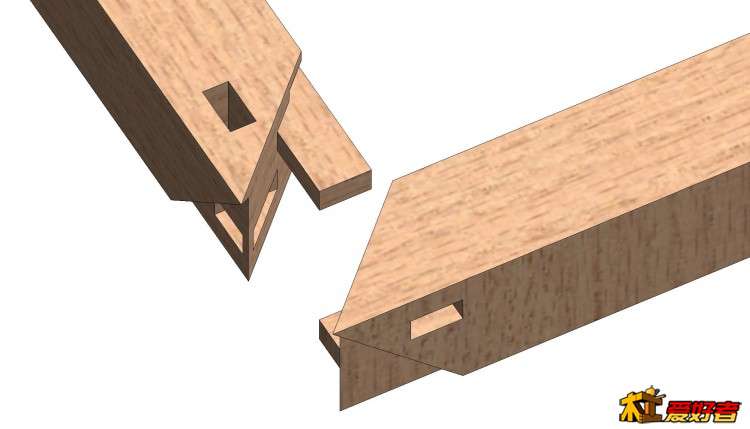

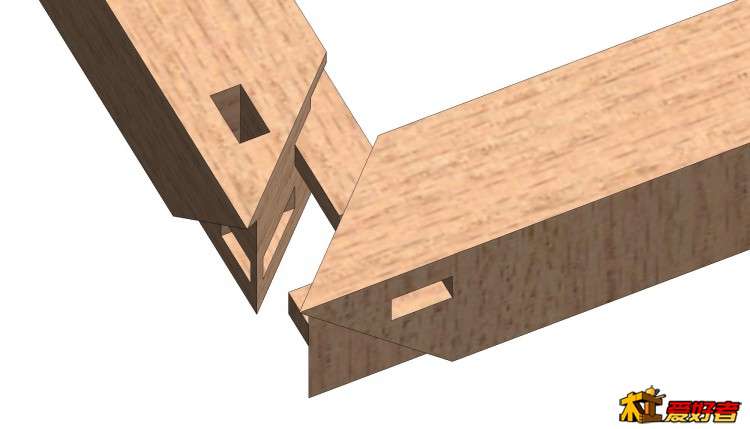

非常感谢 gztv008兄和两点一线兄的点评。确实，上头中间那个只能做半榫，主要是起到尖角处的固定作用，重新修改了一下，看下图。。再次感谢各位大神的点评，不足之处望各位能敢敢的指正，一定虚心接受。。一起把这个系列做好
