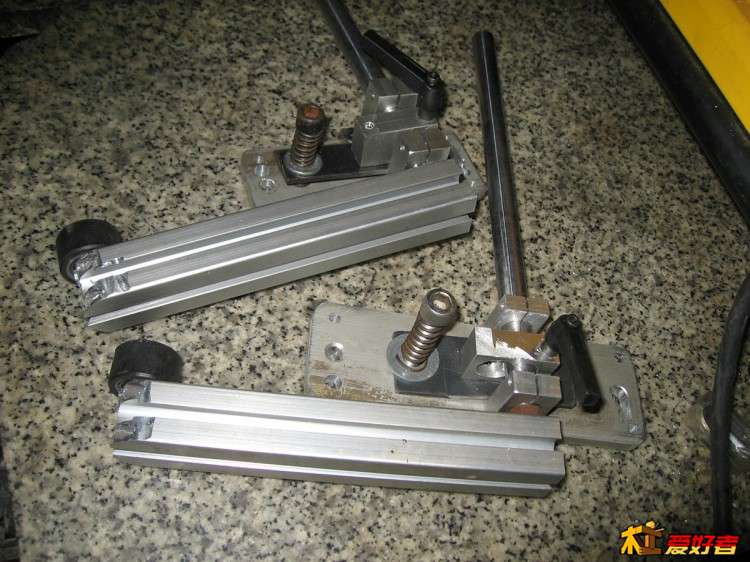

成功仿制某高端压料轮

lmjs · 发表于 2016-1-15 21:06:19

qdnb5 发表于 2016-1-15 20:479 A5 k" @& X! y/ W
最好能看看你说的那个视频。

不会发优酷视频，发网盘下载看高清吧。
http://pan.baidu.com/s/1skt8PGT

http://pan.baidu.com/s/1hqOdl7u

lmjs · 发表于 2016-1-15 21:36:51

爱木雕发表于 2016-1-15 21:01
. n2 {4 O D" o7 y高手啊

高手不敢当，你看我做的东西，可以说不堪入目。

青木原 · 发表于 2016-1-15 21:41:53

这玩意主要亮点就是那个5度可以给锯片与靠山之间的物件提供了压向靠山的力，避免了锯片与靠山之间的物件乱碰锯片导致回弹，这是羽毛板无法替代的，羽毛板压向靠山的力只能在锯片的左侧提供，这样有夹锯片的风险（有分料刀好点），且当物件左侧为不规则形状时羽毛板就失效了，但实际上下压的力和压向靠山的力都不必很大，且后者大小与前者有关，个人觉得下压力可以把固定轮子的那个粗壮的型材改为弹性钢片来提供下压力，从而更简洁，总体用料可以再精简点。另外淘宝搜“推拉门滑轮上轮”那种两块钱的橡胶包轴承的小轮子蛮好用的，至于防木料倒退加个类似台锯罩上的防反弹棘片装置即可解决。

lmjs · 发表于 2016-1-15 21:52:29

本帖最后由 lmjs 于 2016-1-15 21:54 编辑

青木原发表于 2016-1-15 21:413 @7 G3 K0 o6 U5 d
这玩意主要亮点就是那个5度可以给锯片与靠山之间的物件提供了压向靠山的力，避免了锯片与靠山之间的物件 ...

你分析的很正确。

刚刚淘宝上看了你说的推拉门滑轮上轮，那个轮子外径是18mm，太小了点。
单向轴承8元钱，从防木料倒退功能来讲，比类似台锯罩上的防反弹棘片装置要更节省成本和空间，看着也很美观。（防反弹棘片不能做到无间隙防反转）。

固定轮子之所以用3030铝型材是因为手头正好有多余的料，图省事不想用铝板来切割做。

小小小木匠工 · 发表于 2016-1-15 22:08:54

学习高手啊,

老李刻刀_制作核 · 发表于 2016-1-16 21:49:06

动手能力太强大了
啊

lmjs · 发表于 2016-1-16 22:09:52

老李刻刀_制作核发表于 2016-1-16 21:491 G, o M3 Q9 S0 u5 r
动手能力太强大了( q* I, e# Z" r; S
啊

惭愧呀！看我做的实物简直没法看！！

a为什么 · 发表于 2016-1-16 23:59:33

sokame 发表于 2016-1-15 04:30 ! }: |7 T5 w9 K+ O
很不错，请问什么软件画的

草图大师

lmjs · 发表于 2016-1-17 12:48:36

a为什么发表于 2016-1-16 23:59# w" d1 O3 d% m5 F2 u
草图大师

不是草图大师，是SW（solidworks），比草图大师更复杂，功能更强大。

家山听雨 · 发表于 2016-1-17 21:24:14

好东西！

CWMR · 发表于 2016-1-18 00:15:49

努力学习

古木123 · 发表于 2016-1-19 11:01:41

可以改成自动进料的吗轮子改成电机驱动

lmjs · 发表于 2016-1-19 11:15:15

本帖最后由 lmjs 于 2016-1-19 11:57 编辑

古木123 发表于 2016-1-19 11:01
' Q3 `0 c' w# J2 H: z( _可以改成自动进料的吗轮子改成电机驱动

可以，不过机构就复杂多了。完全就是新的设计了。
网上有自己DIY的视频，要翻墙才能看。

如果不是批量工业化生产，没必要搞自动进料。批量工业化好象有成熟的机器吧。

BORUI · 发表于 2016-1-19 23:39:15

深受启发不错的原理有时间试试

lwxing · 发表于 2016-1-20 04:34:04

楼主先做上一个吧
