成功仿制某高端压料轮

lmjs · 发表于 2016-1-15 16:31:25

minen95 发表于 2016-1-15 16:20
t b& ~+ ~% d7 {相比较羽毛而言，这个压料轮的优势有两个：一个是推起来比较顺滑，另一个更重要的一点是可以调整到靠山之间 ...

你说的非常对！！！
这个可以靠弹簧张力大小以及轮子初始位置来调整。

大家可能没看视频，原版的视频是这样设置轮子初始位置的：

把木料放在轮子下面，轮子此时为自由状态，把轮子抬起，木料放在下面，轮觳接触木料上表面，然后锁紧转轴。
再开始使用。。。。。

所以当木料从轮子下面过去的时候，压料轮抬升的距离就是轮觳到胶轮底面之间的高度差。
这个高度差就是弹簧的变形量，根据虎克定律，怎么调整力度大小就不用说了吧。。。。。。。。

芒果先生来了 · 发表于 2016-1-15 16:37:40

感谢楼主分享~

Zames · 发表于 2016-1-15 16:51:30

不错，不过哦

mrlizj · 发表于 2016-1-15 16:54:34

很是不错，先get了

山本二百五十六 · 发表于 2016-1-15 17:30:11

lmjs · 发表于 2016-1-15 17:44:29

kkoth 发表于 2016-1-15 16:27
Z4 z- P! x! ^# C7 L( a那下压力呢？是靠那个弹簧和那个跷跷板提供吗？

下压力靠弹簧，当木料通过时，会抬起跷跷板，压缩弹簧。弹簧提供反作用力使得轮子压迫木料。

lmjs · 发表于 2016-1-15 17:46:30

芒果先生来了发表于 2016-1-15 16:37" p+ k+ h* B: a" V7 E% V
感谢楼主分享~

都是木友，不客气。

lmjs · 发表于 2016-1-15 18:11:26

本帖最后由 lmjs 于 2016-1-15 18:14 编辑

兑现承诺，上图：两个成品。

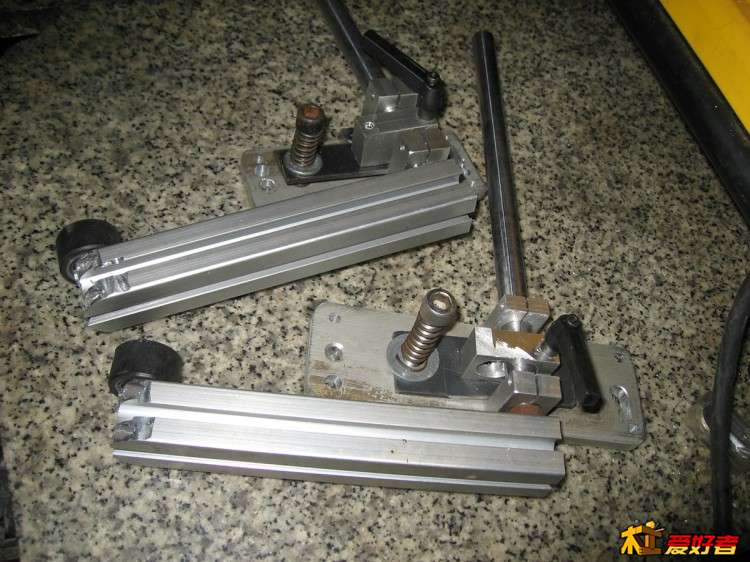

第一版特写

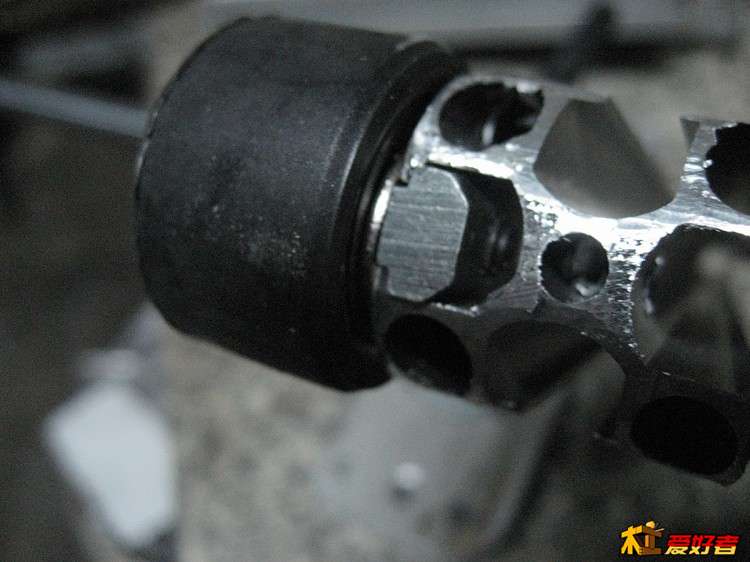

脚轮特写

脚轮固定（滑块螺丝M6）

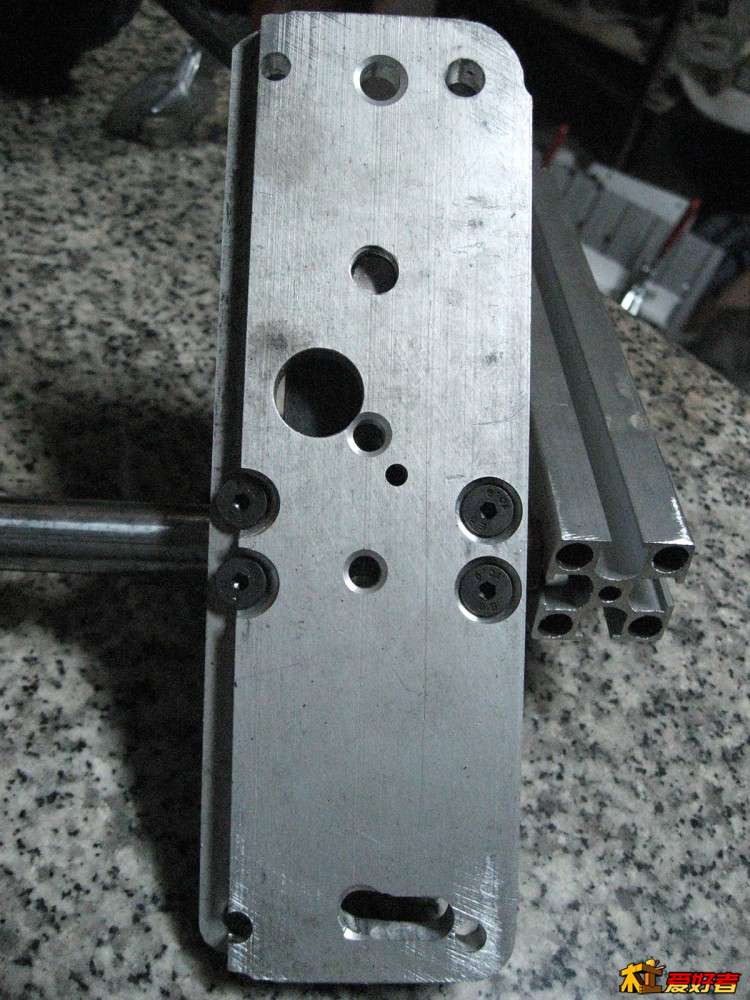

第一版背面（用的是手头的边角料，有的孔是原来就存在的）

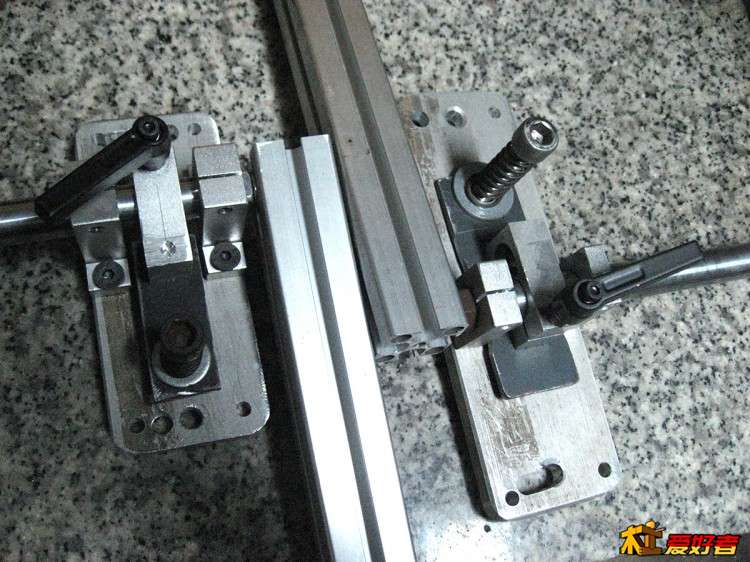

左边是第二版，右边是第一版。做完第一版觉得有点偏大，改小设计了第二版，可是手头正好有更小的边角料，所以将就这个料做的第二版。比设计图更小点。但一样使用。

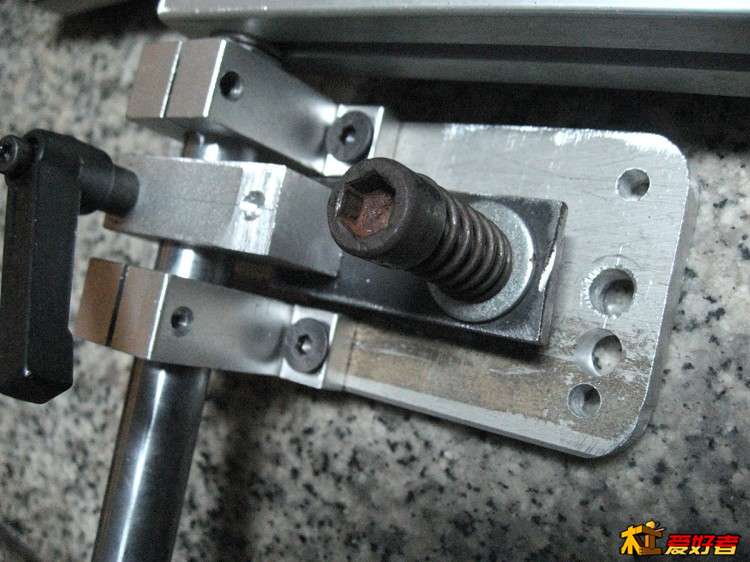

第二版特写

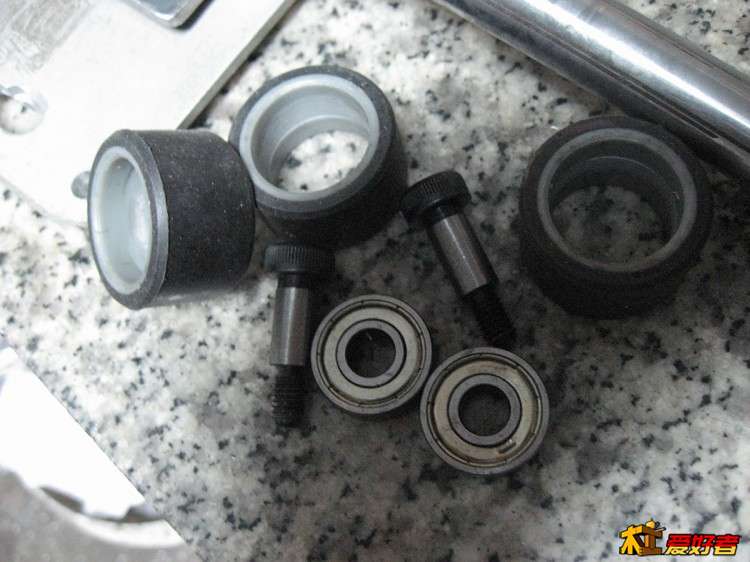

网购的轮子以及原配的轴承，实体店购的塞打螺栓，2元一个（网上查了0.8元左右）

lmjs · 发表于 2016-1-15 18:26:40

说明一下：
胶轮肯定要网购，之前有人用滚轴溜冰鞋的轮子做，有2个问题：直径太大，不能单向转动。

于是在网上找能单向转动的胶轮，找了好久也没有，只好自己DIY了。

胶轮选择的一定要带轴承的，那样好更换单向轴承。我选择的是行李箱用胶轮，带2个轴承，厚度18，正好我选的单向轴承是8x22x9.这样两个单向轴承装进去正好。（要想省钱，可以只用一个单向轴承+原配轴承）
这个胶轮中间有个台阶轴承室，找人花10元上车床车掉了。这样装轴承就没问题了。

我以前在废品站买了10多根16光轴，所以这次就利用它来做了，因为不能钻16那么大的孔，所以选用光轴支架来做转轴支撑和跷跷板组件。

可以选用12mm或者10mm光轴，那么光轴支架就可以用木头来做。

整个装置除了胶轮，螺丝，弹簧，光轴，锁紧把手需要采购成品部件，其余都可以用塑料，木头来做，以降低成本。
