论开榫机的种类与实用性，和我自己做的开榫机。

smallllheart · 发表于 2015-12-28 23:24:37

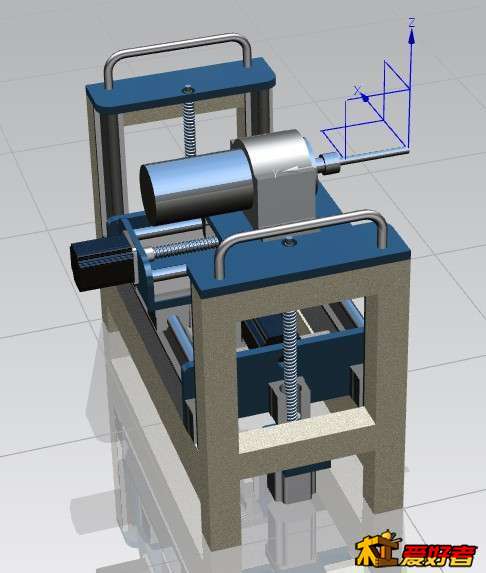

这是我2014年无心中设计的开榫机有缺陷，但是2015年的时候东北的一位爱好者做了一个样品，

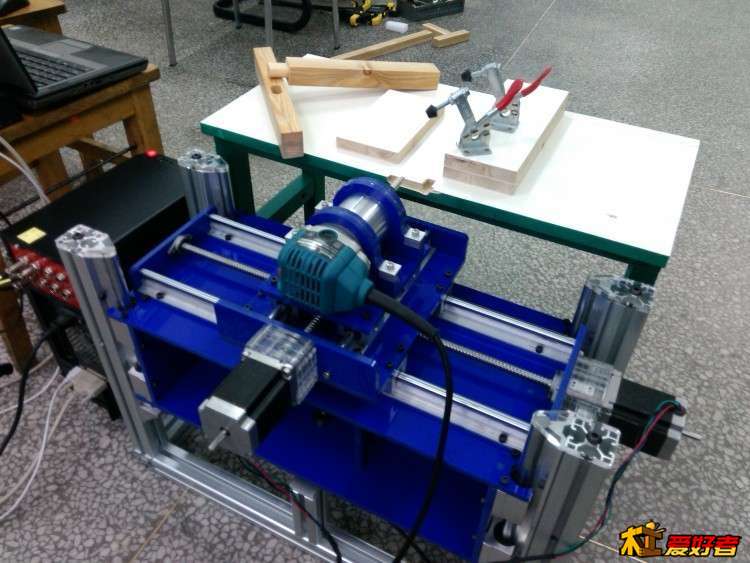

就是这个，花了一万来块，但是还是有缺陷。数控开榫机听起来很高大上，可是存在几个问题，第一，每一次和木块的对刀都要进行校准，否则加工深度无法精确控制。第二，微调非常麻烦。第三，要用到电脑和雕刻软件，这就很要命，很多心灵手巧的木匠是不会电脑的，而且也不需要电脑也能加工出精准的卯榫。所以他们不用这个，再说价格也是人们不愿意接受的。所以数控开榫机一面世就得不到响应，呼声高，但不接地气。价格10000.

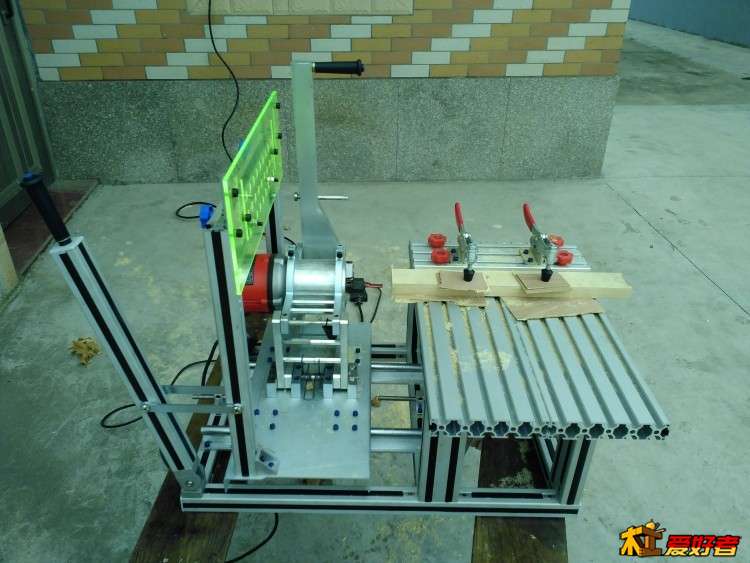

仿形机的问题就在于模板，模板是他的短板，因为木头的尺寸那可是不固定的，各种尺寸，但是你要是在不同的木头上用一个模板，那可能会不太合适。所以你可能需要上百个模板来适应不同的木料尺寸。价格2500块左右。木头的别考虑了，木头的在南方几乎就用不成了，回南天的时候你就知道了。

所以问题就来了，到底哪一种工作方式最适合开榫，而且还要有精度，还要易上手，还要价格底。于是出现了另一位大师的作品

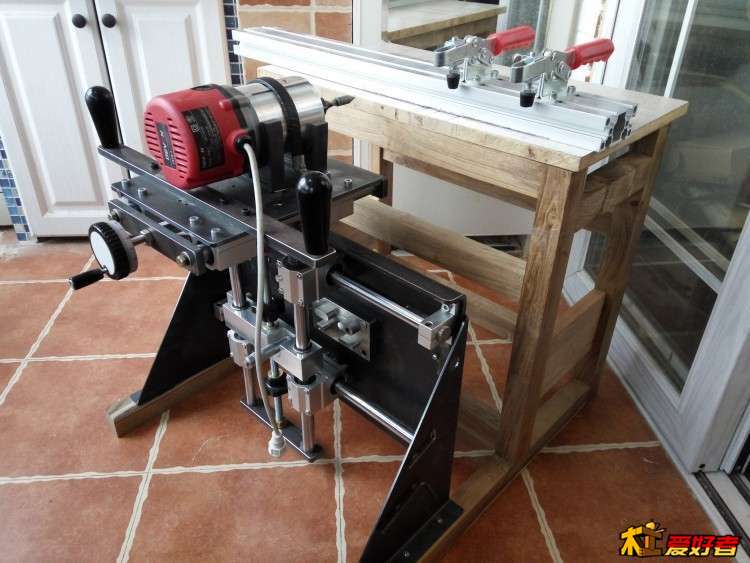

这个有点简易，但方向应该是对的。就是一个手摇的滑轨平台开榫机，缺点是我还没有发现原理和使用性上致命的缺点。那就说优点吧，第一，手摇的摆脱了电脑，刻度轮就可以代替尺寸，这和我们的老式机床是一个样子的。老式的机床是怎么做金属加工的？大家都应该知道了。第二个优点是，不需要模板，而且加工的横截面很大，而且只需要画线，定位就可以精准的加工出要的尺寸，而且快速，而且还可以限位，限位块可以使刀头在固定的区域内快速移动，这就可以量产榫和卯了。但是缺少一个夹具平台，固定木料还是不完美。但是完美的在后面。

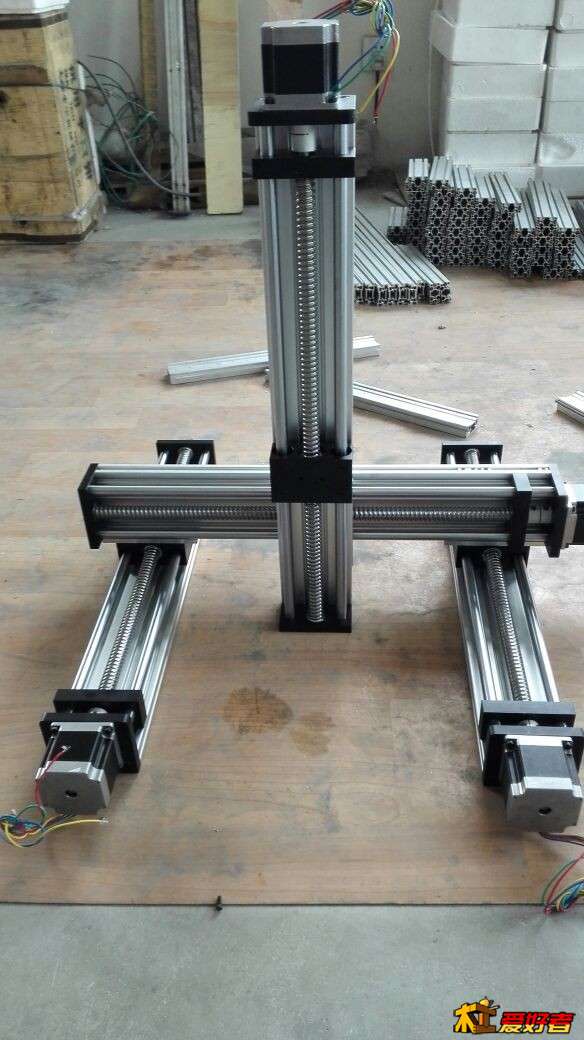

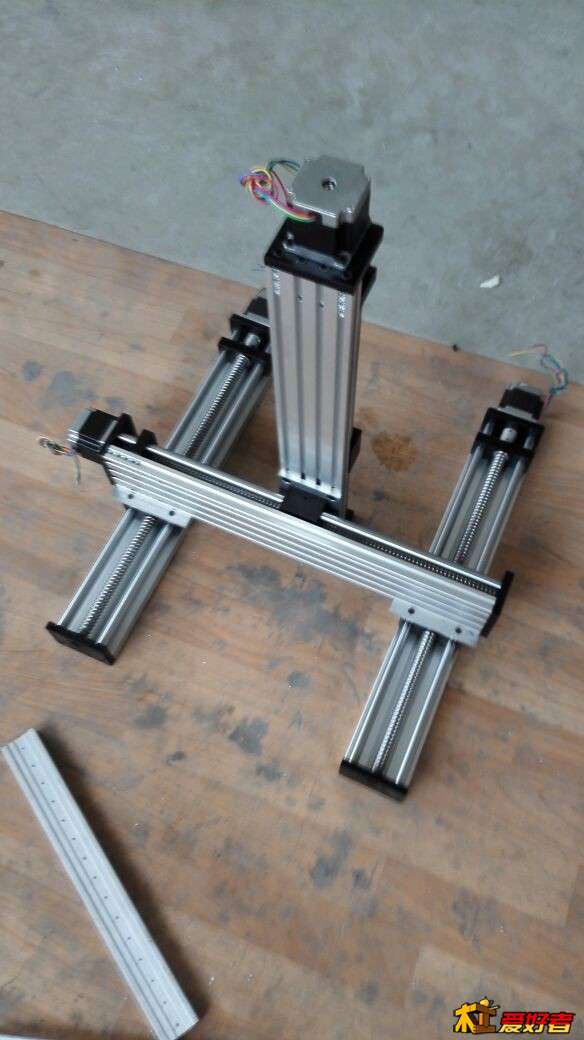

这是我今天订做的才发货的滑轨平台，价格只要2000块。但我没用电机，我把图上的电机换成了手轮，带精确刻度的手轮。我做的行程是400*400，可以加工最大横截面33CM的木料，因为我考虑到自己要做仿古建筑，所以加大了尺寸。也就是说，如果一个30*30的柱子，我可以用这个机器直接掏穿他，做一个十字榫，而上图那个机器不可以。而且我做了一种夹具，是左右夹的，类似平口钳，而不是所有人都用的红色把手，这种有缺陷。水平夹具可以让木料纹丝不动，而且大尺寸木料也不是问题，最关键的是水平夹具底下依然有滑轨，可以轻松的让超级重的木料用手轮前进。这个机架目前加工的能力是33CM见方的所有端面。还没有完工。
主要用途：应用仿古建筑领域，加快仿古建筑的施工速度，降低一下成本，中国的建筑真的非常棒，但是价格还是太高了。用新的工具可以降低成本。减少工作强度和难度。

用途二：可以使加工一般木制品，比如实木床，衣柜，花架，书架等结构性的木制品速度更快更方便。同样意味着价格更低。欢迎大家交流QQ 10982253 微信13892826432 曹强。

在路上1979 · 发表于 2015-12-28 23:29:37

坐等成品

五亿美金 · 发表于 2015-12-28 23:47:44

祝君好运

wl5722 · 发表于 2015-12-29 00:59:05

成品了通知下

龙门工坊 · 发表于 2015-12-29 01:28:27

期待作品

197093wxw · 发表于 2015-12-29 07:42:46

木友的福音，期待成品，

xshhh · 发表于 2015-12-29 08:31:15

做到这个程度就数控啦，省去模板靠模之类的，随心所欲。

叁拾年的老学徒 · 发表于 2015-12-29 08:32:12

cfdgk · 发表于 2015-12-29 09:08:18

期待楼主大作

hbd8008 · 发表于 2015-12-29 09:10:42

继续努力，一定成功。期待！

ak99519 · 发表于 2015-12-29 09:24:10

人民群主的智慧是无穷的

yong88heng · 发表于 2015-12-29 09:31:17

不错合适的工具真不好找

Ж秋枫Ж · 发表于 2015-12-29 09:35:45

等成品

过云楼 · 发表于 2015-12-29 09:54:54

好啊，有成品给个通知！！！！

x/z · 发表于 2015-12-29 10:06:00

高大上
