LUTZ拉杆斜切锯终极测试与精调

gengyun135

动力无限，太感谢你了，我今天也拍了一台这个，这份“中文优秀说明书”收藏了！

和尚爱潘婷

呵呵。现在看到图了。我的也收到了。不过请问问，电池要充多久呢？我的充了3个半小时也才切了一块杉木板就没电了。能不能用24V2A的开关电源来做外接电源呢？
coolboy 发表于 2009-10-5 19:55

24V2A 起码15A以上才行！

牛展

我也是跟动力差不多时间收到货吧！`
2 A; @# w; v( q0 |- r/ t' o我的是29号收到货的！~

总体来说！~不要期望再高就是！~
2 U6 J1 b6 K! x8 G/ c
我的报告今晚就才出！~
8 Y; {) T9 y: w
: t* s- o% M! Z$ X再动力这里就卖个广告贴吧！~

typeyy

我的想法是直接把那个充电器绑到机器上，当有线的用， 这样就不怕电池没有电了。 我的也是29号到的， 想法：用木头做一个电池插人口的形状，一头插人锯子里面， 另一头插到充电器里面， 然后直接插电用， 这几天忙， 有空的时候，我合试一下， 然后上图。

心飞扬

充电器的功率够不够，加大电容会不会好点。我也不懂随便说说的

血仍未冷

我的想法是直接把那个充电器绑到机器上，当有线的用， 这样就不怕电池没有电了。 我的也是29号到的， 想法：用木头做一个电池插人口的形状，一头插人锯子里面， 另一头插到充电器里面， 然后直接插电用， 这几天忙， ...
typeyy 发表于 2009-10-6 10:18

1 Y$ L# _5 f( j/ u, s$ q
. t1 S# h7 M2 P+ X2 F充电器出来的电流不够

动力无限

（上班时间，继续为大家评测）
　　下面再说说靠山与锯片之间的垂直度问题，看到有些木友用一把角尺贴在靠山与锯片之间来检测垂直度问题，其实这个动作很可笑，当你发现切割不垂直的时候请你不要哭也不要闹，因为其实它是可以调节校正的，只是出厂的时候不可能有那么多时间每一台工具都给你精调，所以工具到手之后很多地方都要通过自己来对精度进行校正的。
　　 你需要的是一把5MM的内六角扳手， 拆松这四个螺钉之后就可以进行靠山的“零度角校正”，我们把它拆下来看一下
6 M* X" y/ x  w( r# ~. g' Z& } 拆下之后我们可以看到它的孔眼是有余量的，可以进行一些微调。

　　（未完）

动力无限

6 I/ ]6 t9 Y2 r" ]
（继续）

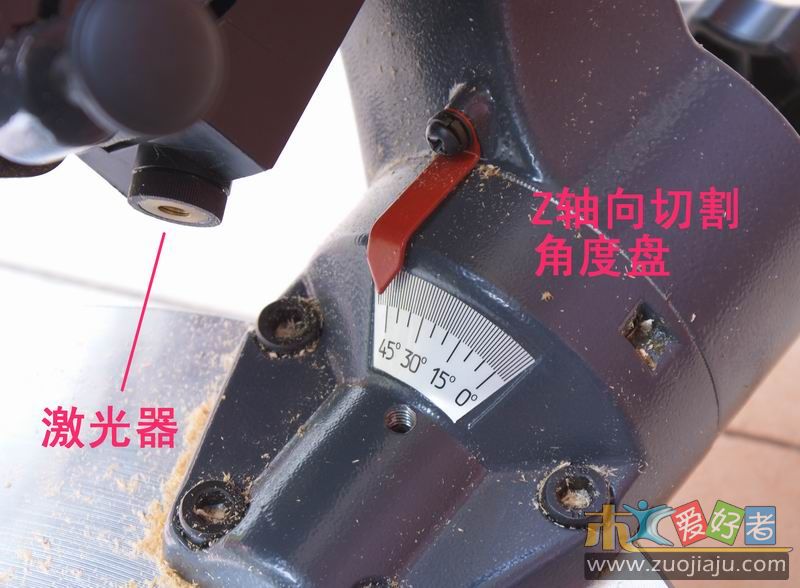

. a) y3 }3 l+ s2 x3 t% l8 o3 l　　除了底板的切割角度可以调节校正之外，其实Z轴方向（也就是纵向切割）的角度也是可以进行校正的，纵向角度校正并不是简简单单只是拧松那个指针螺丝之后让指针指到修正后的位置，而是要求校正之后不用眼睛看（看也不可能看得准），把锯臂用手一扳到顶点就肯定是0度角、把锯臂扳到最底位就肯定是45度角！

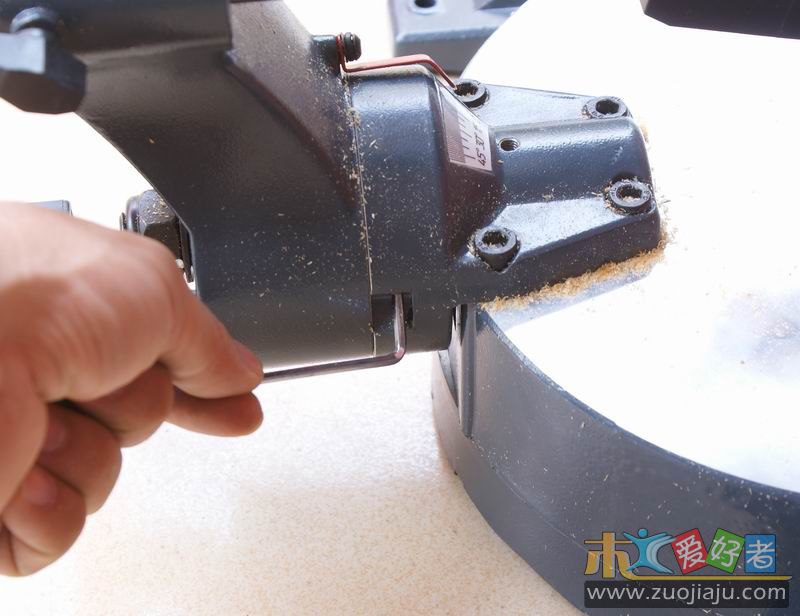

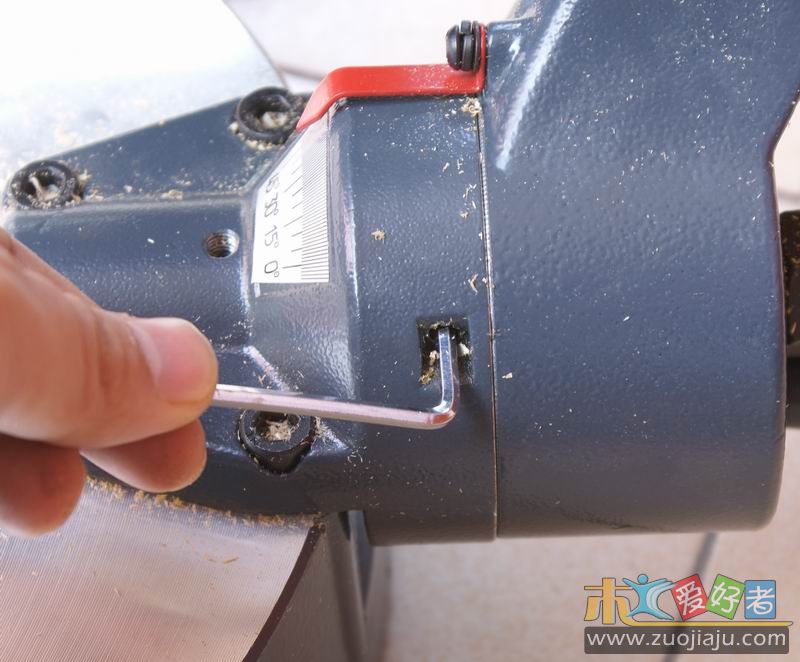

  |/ I) h" s! s8 V  [% t" V0 _　　你需要的是一把内六角扳手，方法如下 在斜切锯的右边（面对锯的使用方向）转轴处有一个很不起眼的内六角嵌入式螺钉，它就是纵向切割的0度角校正螺钉，顺时针旋转可以使0度角左偏移；反时针旋转可以使0度角右偏移。既然有了0度角校正，那就还应该再有45度角校正，对！它就在锯的左侧，两个螺钉位置是对应的 ，调整的方法与校正0度角相同。经过这样的校正之后你就可以做到“抬到顶就是0度角，放到底就是45度角”，当然如果最后能再对指针进行修正就更完美了 ，把指针螺丝松开，把指针修正到位后再拧紧，这样就可以在切割任意角度的时候比较准确的把握。附近的那个是激光器，既然已经看到了，下一次将继续给大家讲解怎样精确地调校激光器。

1 i: H+ f$ F" }6 D( p　　　（未完）

动力无限

+ S- ^( K0 T5 m: b( `! Z
/ q: N: Z7 x% z（继续）
　　激光由于具有极佳的方向性、单色性、相干性以及高亮度，所以被广泛运用于测量、定位等用途。把它引入到电动工具中可以大大提高效率，激光器打出来的点或线，可以让你使用当中不必先做“比划”就可以预知将要钻开或者锯开的部位，让你做到“指哪打哪，照哪锯哪”。但由于激光对人眼睛的视网膜有严重的损坏作用，所以使用的时候必需要小心，千万不能照到眼睛！！更不能让小孩拿来当玩具玩！！！

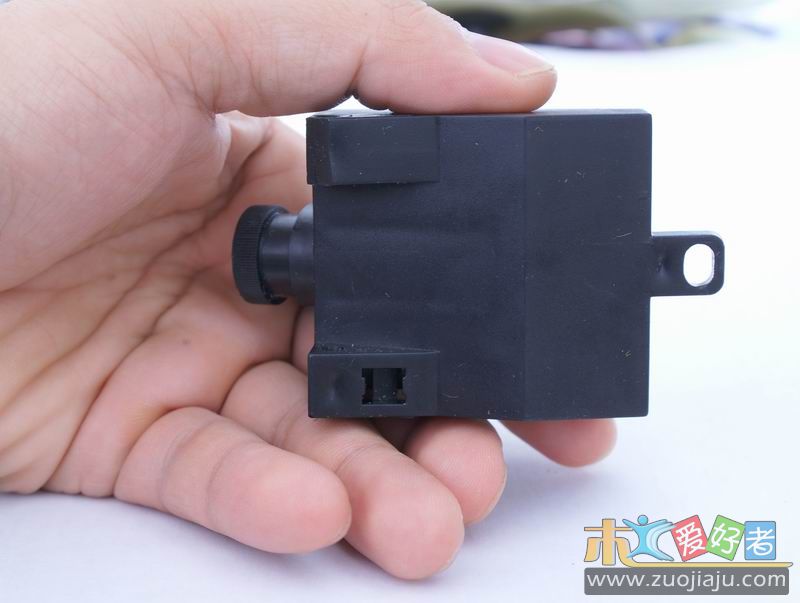

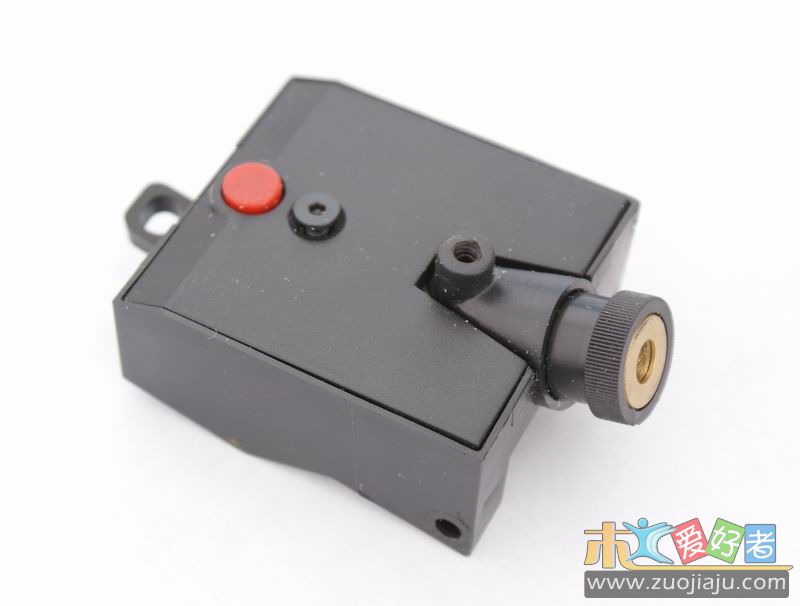

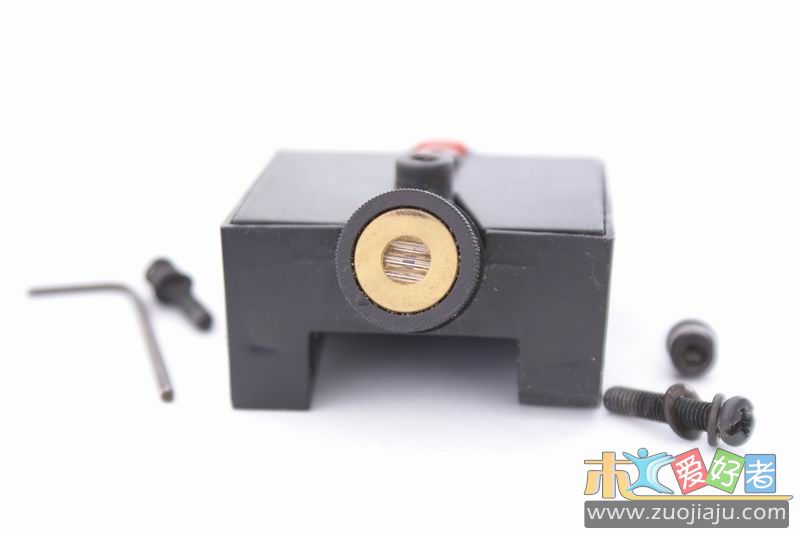

　　我们先把这个斜切锯的激光器给取下来，拆卸十分简单，一共有3颗螺钉这里就不教过程了，拆下来的激光器组件是这个样子： 红色那颗按钮就是激光器的电源开关，用于决定是否需要打激光线 这是它的背面： 这是它的物镜:

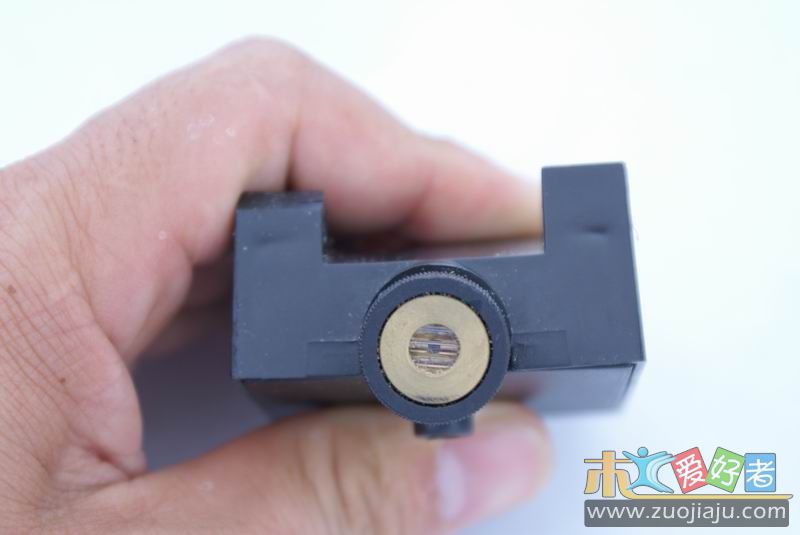

物镜

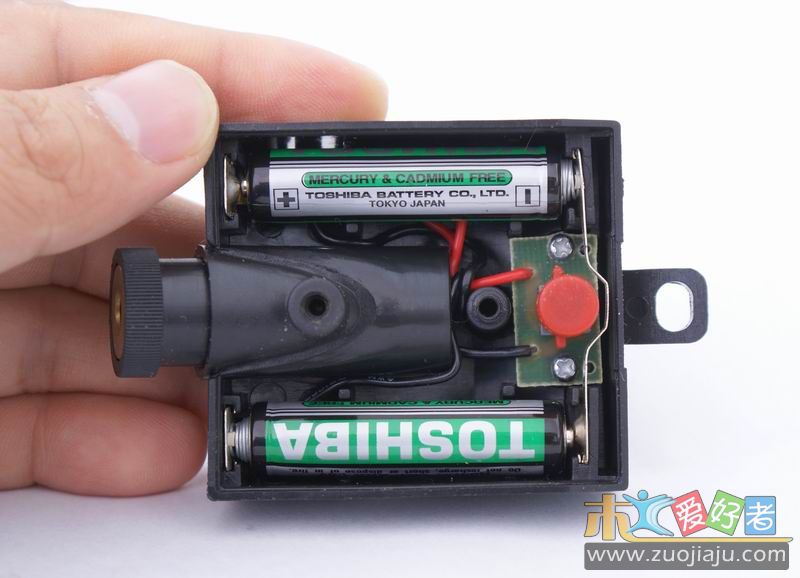

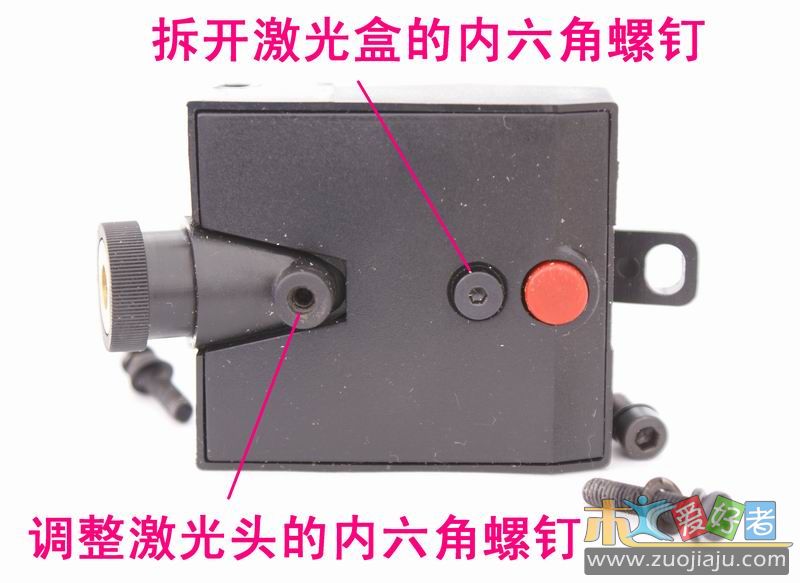

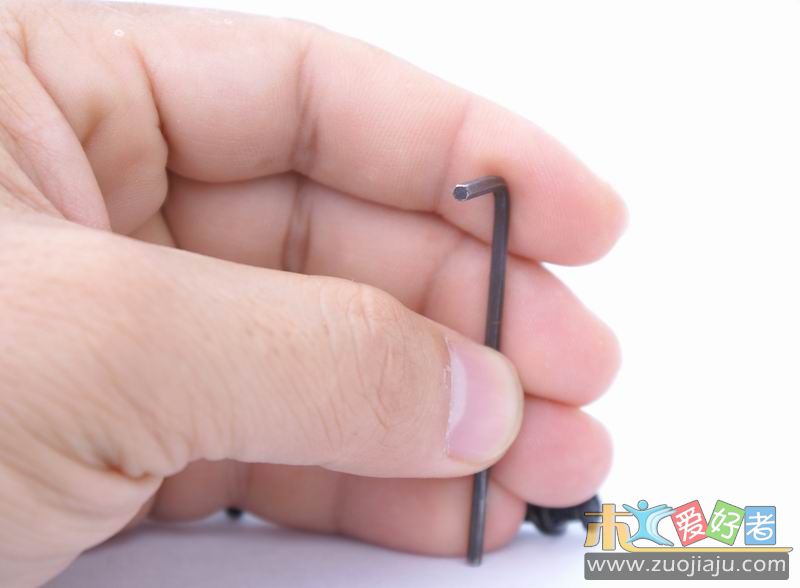

下面我们拆开这个激光盒看一下里面的情况，拆开时需要这样的一把小内六角扳手： 只需要拆开一只螺钉就可以把盒子打开 ，拆开后的内部： 呵呵，居然舍得放东芝碱性电池。这种7号电池我有很深的印象：很早以前大玩绅士998卡座的时候买过3只这样的电池放在遥控器里，后来卡座一直没有再玩，一放就是10多年，后来在一次偶然的使用当中发现那3只电池非常完好，一点都没漏液或变质，更神的是仍然有电，遥控器仍然能正常使用，这都什么材料啊？那么久还能有效。{:1_213:}
+ ]% \, V9 e  m# i: d　　好，接下来我们继续把光头调整螺钉松开，把激光头拆下来继续观看 （唉，又超过限制了，发帖其实很辛苦）

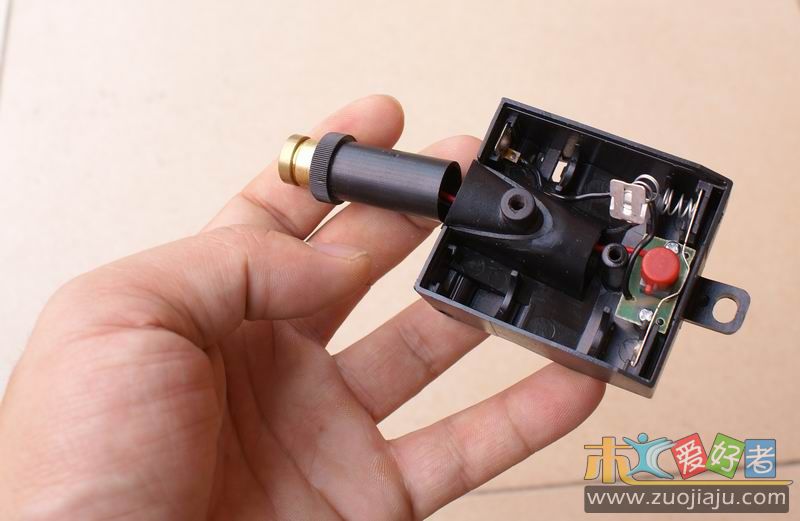

; w0 f5 T- L( e! O0 H7 x　　拆开激光头后才发现一个问题：那个激光头与调节套居然是分开的，分析之后觉得不对，它应该是与套筒是粘死的，这样才能在调节激光头的时候它们之间不会滑动 或者是厂家在粘的时候没粘好，看来得重新粘一次。调好一点AB胶之后把激光头与塑料套筒粘死，这样才能正常调节。大家不要犹豫，相信我好了，不然你会再翻工的。
7 I3 U7 h) ~( F9 B8 z2 [4 ]- K3 z, z
* }( J; Y  x0 {　（未完待续）

" U4 _' T2 Y. ^) A# d/ z$ o; }

gengyun135

请教楼主，锯工件时是拉，还是推？

hainanyu

看成色不错

大郭

精彩，我的也到了，真是物有所值，商家态度也很好，我很满意。看了动力无限的贴又学了很多，谢谢了

动力无限

请教楼主，锯工件时是拉，还是推？
2 h- K/ P/ u: K) U6 cgengyun135 发表于 2009-10-6 16:28

为了安全起见，应该是推。

cbs9834006

哪位大侠整一个直流供电的详细解说呀，我的感觉一块电池不够用呀！

typeyy

楼主真是一个大好人啊， 谢谢了，我的那个激光器就没有调好，
