雕刻机侧装开榫机进行中

lmjs

wtfisthis 发表于 2015-12-6 21:03
现在都改自己制造工具了？

一直以来，做榫卯就没有理想的机器。
自己试验过用重型台钻改方隼机，为此还专门买了台湾的方隼刀，结果实际一使用，太费劲了（锻炼臂力很不错）。

" ?& V% |0 b0 D8 Q2 K2 _雕刻机开隼精度高，表面光滑，看着很舒服。但雕刻机开隼机本来卖的就少，而且能买到的价格都很高。
2 W% W4 ^/ P" Y4 e5 @, o所以就动了DIY的念头。

卓天

看得我激动万分啊！等楼主整好后参照一下。

lmjs

卓天 发表于 2015-12-6 21:22
( Q" ~$ M; L; W3 a$ G看得我激动万分啊！等楼主整好后参照一下。

谢谢支持，你们的支持是我的动力。哈哈

lmjs

+ `3 z8 O* E! m/ |* |今天是星期天。尽情的干了一天。
不过不出活，只把铝型材组合搞定，边角切割完成，还把角铝打孔了一个。

: J' \. z' X0 d  L买的2080铝型材将来作为工作台面，需要连接成一个整体，并且还不能跟下面的X轴平面固定在一起（要可以转角度开带角度的榫卯）。
) \+ I8 E/ N$ o6 T1 g

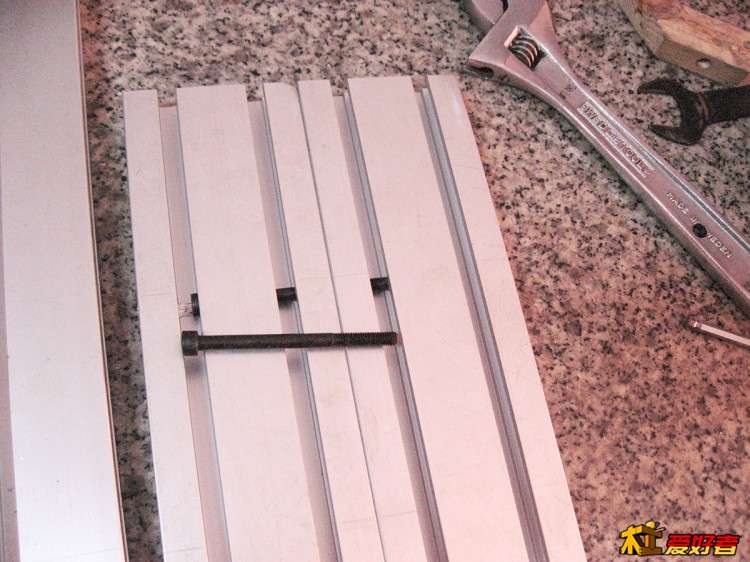

没有连接件可以使用，只能自己想办法：在铝型材中间打孔，埋入M6加长螺栓锁紧连接。

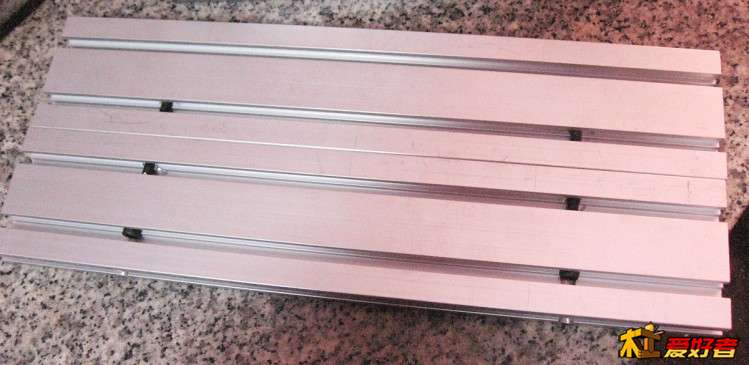

) E% Y3 ], A  T: B4 w3 S2 L做好两块了，原本计划做三个连接点，后来看两个足够，就偷懒了。
这里打孔精度很关键，搞不好就导致两块型材对不齐。
第一个孔就没打好，废掉重新打。




; g& Y* N* Y+ W" S$ F* Y

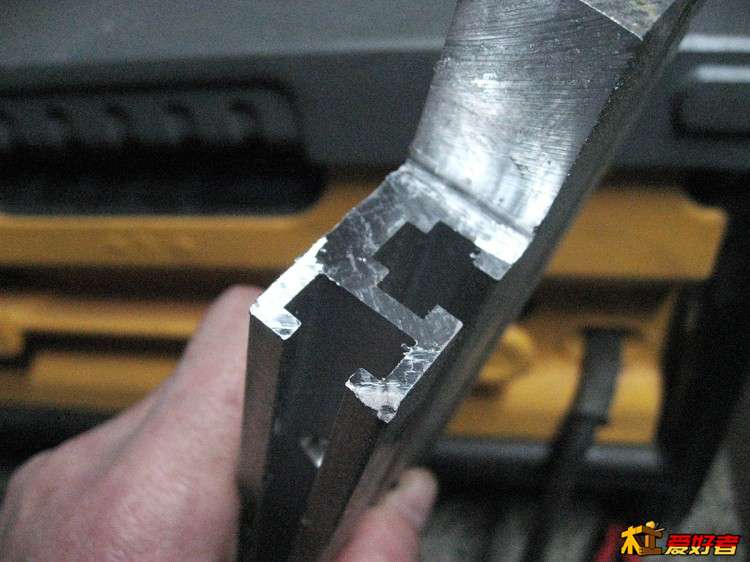

7 j( d. ?- U$ g3 t" e2 M按照设计，需要在铝型材边角对称切掉33.3x33.3的开口，这个图是用自己改装的鉆改铣加工的，跟狗啃一样。


这个图片是改用台锯切割的，还是台锯切割表面好，呵呵。

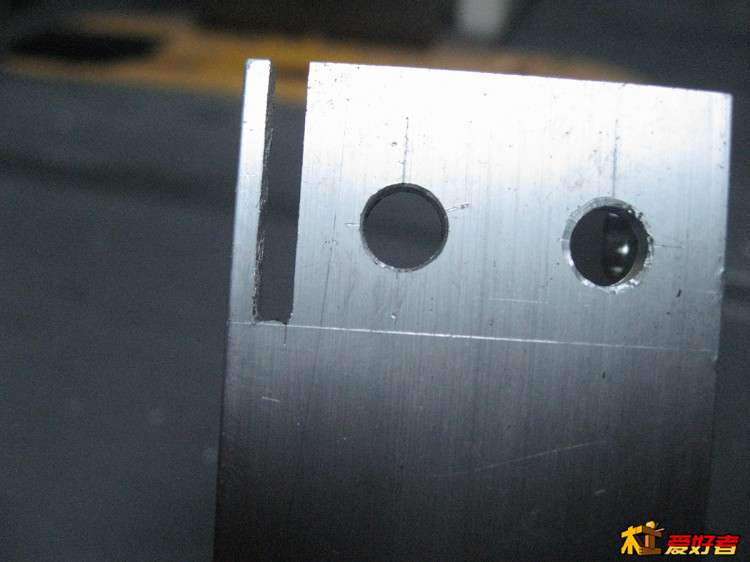

9 [+ `1 G, z# c0 }这是买的4040角铝作为连接件，打孔切割。这个切口也是台锯切的。

我用的是洋二的得伟744，精度还不错，仔细看切口截面，中间凸起，两边正好到线，不知道是不是齿的截面就是这样。
' K! _! H- E$ Z0 |5 H

开槽要考虑到锯片摆动，再高精度的家用台锯可能都有摆动。我这个锯片厚度是2.5mm，按照2.5mm调整退台到锯片的距离，结果开出来窄了大概0.2mm左右，就是锯片摆动。

以后要记住，呵呵。

: M7 o+ M8 w5 C1 o; w6 X

淼渺

楼主龙门架尺寸多少

lmjs

淼渺 发表于 2015-12-7 23:06
楼主龙门架尺寸多少

4 ]  L. y- B$ F龙门架高480，宽388mm。

45783298

看楼主的帖子，看的我热血沸腾。。。不管了，我明天就去买材料。还等楼主毫无保留的公布数据和制作过程啊。还有遇到的问题。非常感谢啊。

lmjs

45783298 发表于 2015-12-9 00:22
看楼主的帖子，看的我热血沸腾。。。不管了，我明天就去买材料。还等楼主毫无保留的公布数据和制作过程啊。 ...

呵呵，还是先完成设计再买材料不迟。光轴最好都用20的，刚性好。
4 f3 s5 z  R: [) c我会定期更新制作过程和碰到的问题。与大家分享。

snyygy

谢谢楼主

非去来

$ K% q* z2 c9 c进来学习  ^_^ 顺挣刨花

hailan20

楼主能展示一下您的侧装实物全景图吗？我看了很多的贴子，觉得您的方案最合理，使用最方便

自乐

方案合理，使用方便,

自乐

应该装好了吧，拍张效果图，谢谢

tanyefu

既能学习好东西又能赚刨花

二哥亲

YNINGJG 发表于 2015-12-06 12:44
" L. x* r# i* Q* x大概的粗算了下，整体框架800*550，采用机移动，料固定的全铝型材框架方式，40*40型材12米左右，20光轴6条约3米，丝杆约400，固定机电的20厚铝板350*150两块，还有一些小配件，1300元以内应该可以拿下……

木友你好，我也想仿一个，问题没明白榫霸和这个结构哪个合理
