[锯] 切割机改的台锯+靠山

  [复制链接]
发表于 2015-10-16 21:18:51 | 显示全部楼层
留个印
回复 支持 反对

使用道具 举报

发表于 2015-10-17 08:41:33 | 显示全部楼层
手摇钻也是木支架,高人啊
回复 支持 反对

使用道具 举报

 楼主| 发表于 2015-10-17 11:26:46 | 显示全部楼层
本帖最后由 cxk 于 2015-10-17 11:58 编辑 8 k' m3 U+ R0 S
w6800638 发表于 2015-10-16 13:18- y+ ]" _4 `: E1 B2 U( |) Y# D
靠山怎么做 楼主  求原理和 步骤

) k5 f* D) {) w" N* D8 G2 F) V
  T2 G& x, E' S. g    靠山的原理是两把丁字尺相对用通长螺栓拉紧。我是用废旧的塑钢门框作为靠山主体,这东西比较直,中间还有很多孔洞,利于穿螺栓。两边90度裁直。台面的前后两条边尽量平行,这是以后移动方便准确的关键。
0 g: E5 N, ^' ] QQ截图20151017115132.png * O- i, [9 G- P; C4 S1 Q6 p

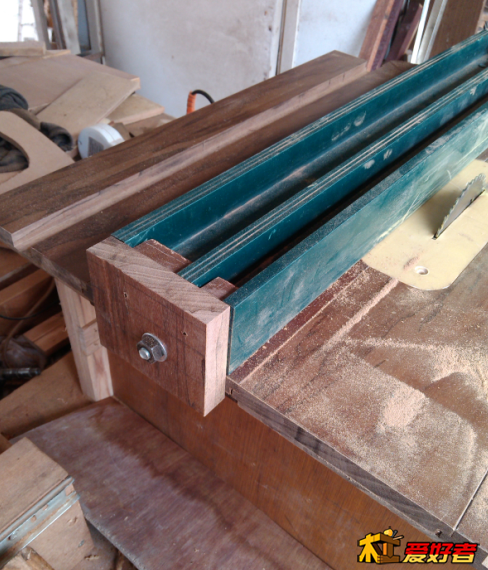

如图:这是前端,用木地板做了一个较宽的翅膀,利于与靠山主体垂直。固定的方法是在塑钢中塞入木块再用木螺钉固定。一定要保证垂直。5 w; K6 E& ?8 |+ T; K( {
" e, Y! I9 P3 P4 @- O

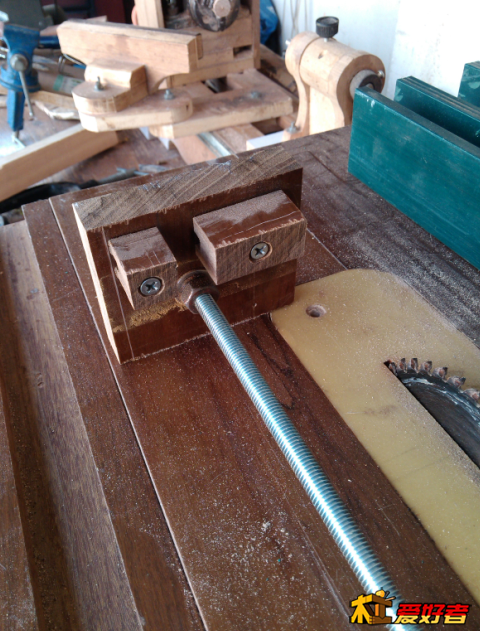

' Y' F/ O9 r; f! R( d这是后端,主要是拉紧作用,所以做的比较简单。突出的两块是辅助固定的定位块。利于螺栓扭动。螺杆前后用螺丝扭紧。
+ D0 ^% H1 ~% n+ D+ g9 @/ U& ^! l3 \5 ?. w* q
QQ截图20151017115243.png 0 V% U9 \& W& k

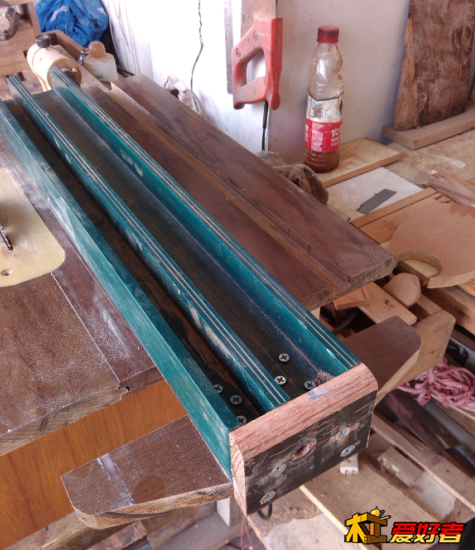

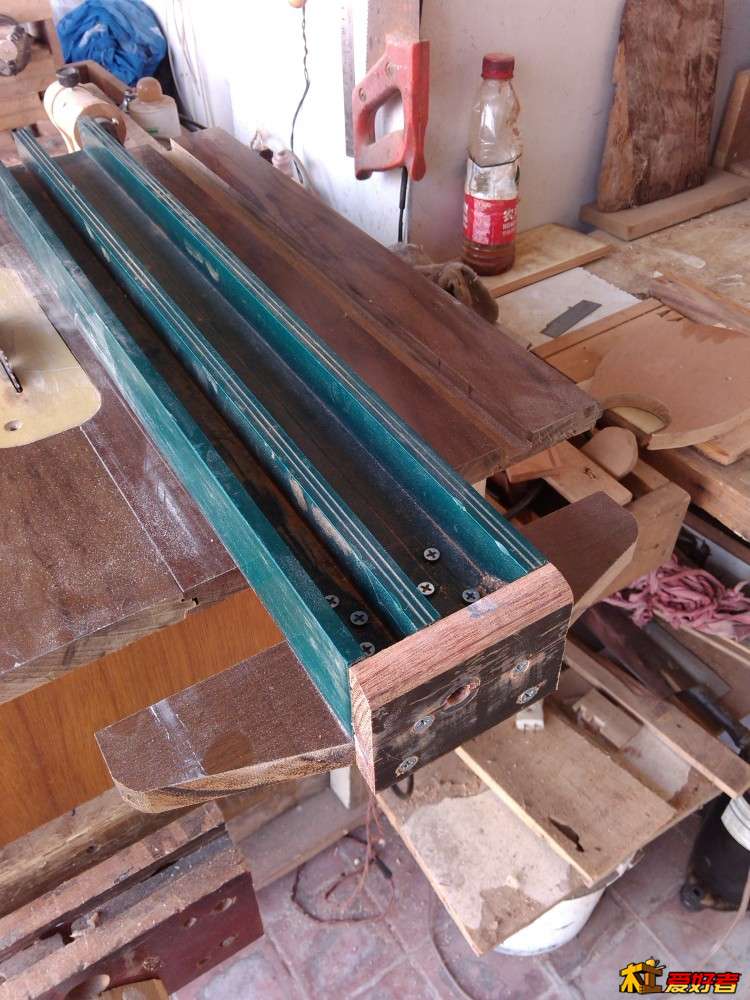

9 ?( G% F% G$ O, F这是后端挡板安装到位的效果。
0 Y  k3 h: h1 _- N1 u" D  M2 w, | QQ截图20151017115202.png ' C9 o2 S2 [, ]1 Z2 t, w1 q- a

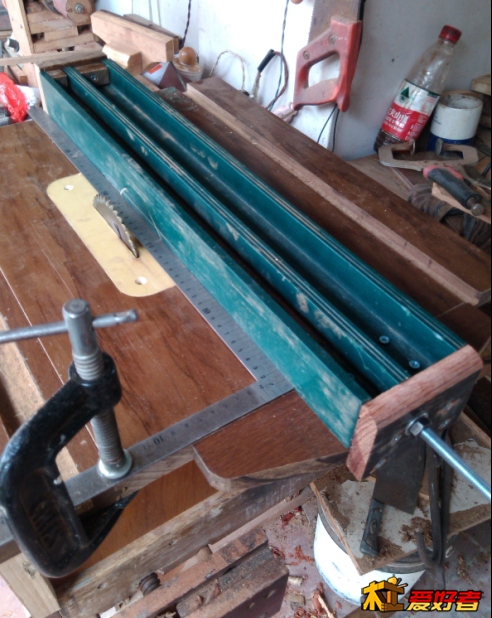

调整与锯片的平行。
; v8 Z2 K/ A  H% P1 L% G$ m QQ截图20151017115255.png * D0 i4 M1 `4 v

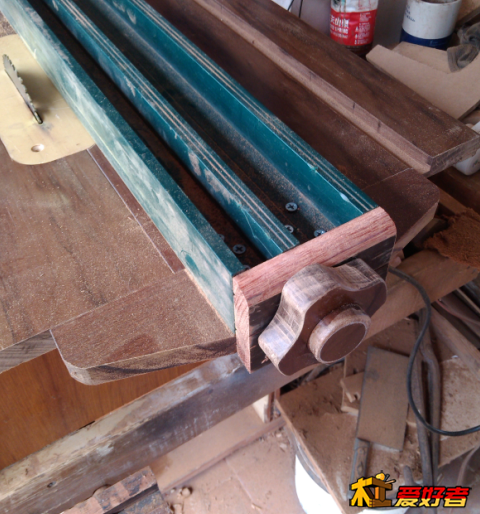

最后裁短螺栓,加上一个大旋钮就ok。实际使用中扭半圈就很轻松的滑动靠山了。扭紧后绝对不会远端漂移。我觉得diy的精神也就是因地制宜。所以,我的这个方法供大家一笑吧。呵呵。
& d6 E7 F) a5 v" j8 e6 |& B9 C2 P& V9 a6 k# C

3 d8 G5 d# H( {* T* e" \( J
1 C# A- B& \- V1 F! A

评分

参与人数 1刨花 +10 收起 理由
biti2002 + 10 好设计,好木艺

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2015-10-17 18:03:20 | 显示全部楼层
折腾的不错,好手艺
3 u6 j" o, y& r. x* F$ b% d
回复 支持 反对

使用道具 举报

发表于 2015-10-18 21:20:28 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2015-10-18 23:07:29 | 显示全部楼层
I 服了 YOU .这样费工费心的东西都被开发出来了,让那些工具商何颜以对啊~
回复 支持 反对

使用道具 举报

发表于 2015-10-21 10:07:50 | 显示全部楼层
很高级!
回复 支持 反对

使用道具 举报

发表于 2015-10-21 11:04:52 | 显示全部楼层
好用才是硬道理
回复 支持 反对

使用道具 举报

发表于 2015-10-21 17:55:17 | 显示全部楼层
小米加步枪闹革命 !!!可要注意安全啊
回复 支持 反对

使用道具 举报

发表于 2015-10-21 18:45:04 | 显示全部楼层
高性价比
回复 支持 反对

使用道具 举报

发表于 2015-10-22 12:08:19 | 显示全部楼层
完全可以尝试一下!
回复 支持 反对

使用道具 举报

发表于 2015-10-22 16:42:08 | 显示全部楼层
也是想看木车床啊
回复 支持 反对

使用道具 举报

发表于 2015-10-22 16:59:18 | 显示全部楼层
- L9 U5 m( f. s& p. K2 {7 L
改得不错!
回复 支持 反对

使用道具 举报

发表于 2015-10-22 17:08:52 | 显示全部楼层
支持动手DIY,还是安全最重要!
回复 支持 反对

使用道具 举报

发表于 2015-10-22 20:35:02 | 显示全部楼层
必须赞,赞破头。
