切割机改的台锯+靠山

cxk · 发表于 2015-10-15 22:43:39

先定个调，我属于自己玩的。切割机改台锯有很多木友都不支持，但自己玩总想一机多用，所以嘛还是做了。使用起来还是很方便的。因切割机的使用场合的原因，底板和升降等都做得不够好。所以干脆全部去掉，重新做了底板。说起来太麻烦，还是按图说明吧。

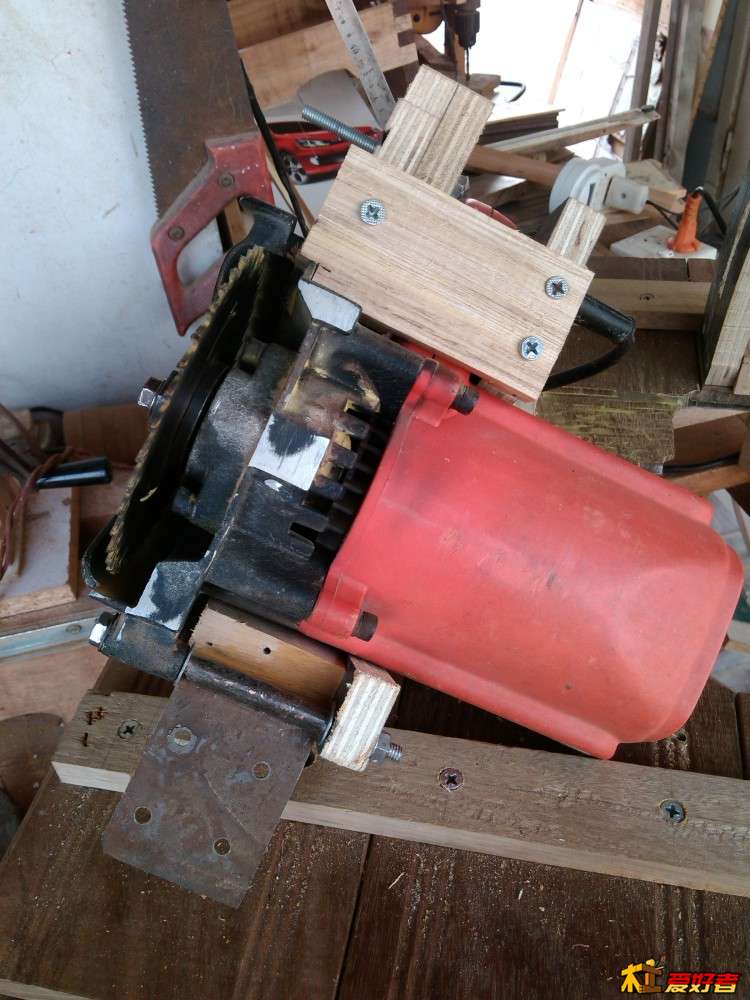

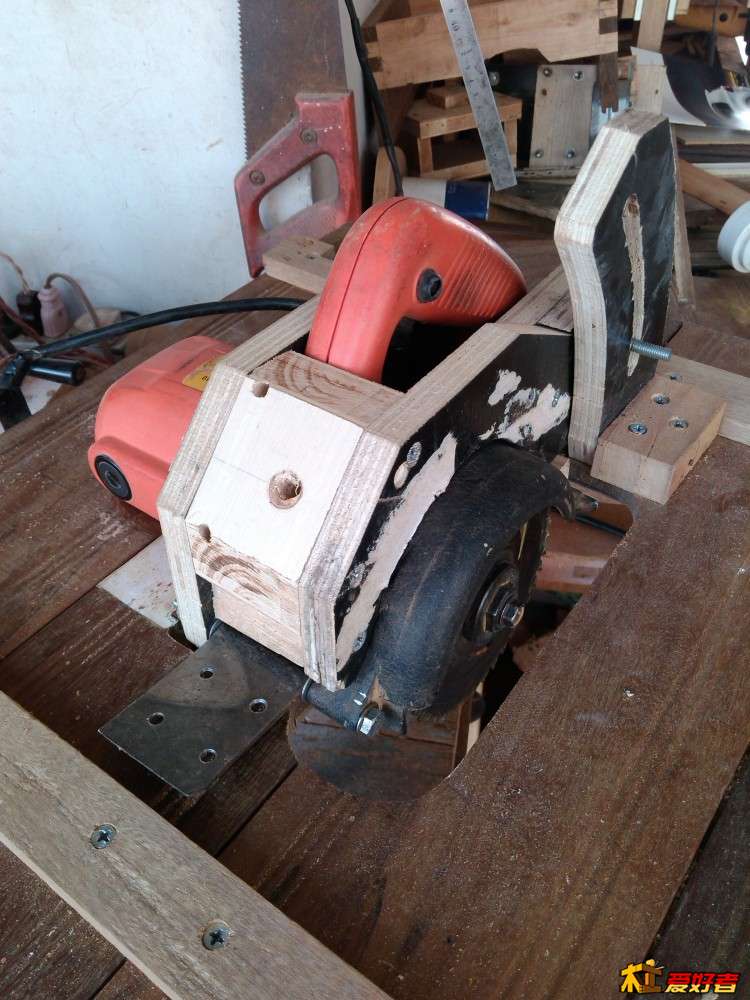

切割机原来的升降轴只是铝壳上的一个两公分多一点的轴，使用时经常摇晃。升降过程中很难得保证锯片的垂直。所以加了两块卡板把他加长，使升降轴基本上在切割机中心，再也没出现调整锯片高低后又要调整锯片垂直。

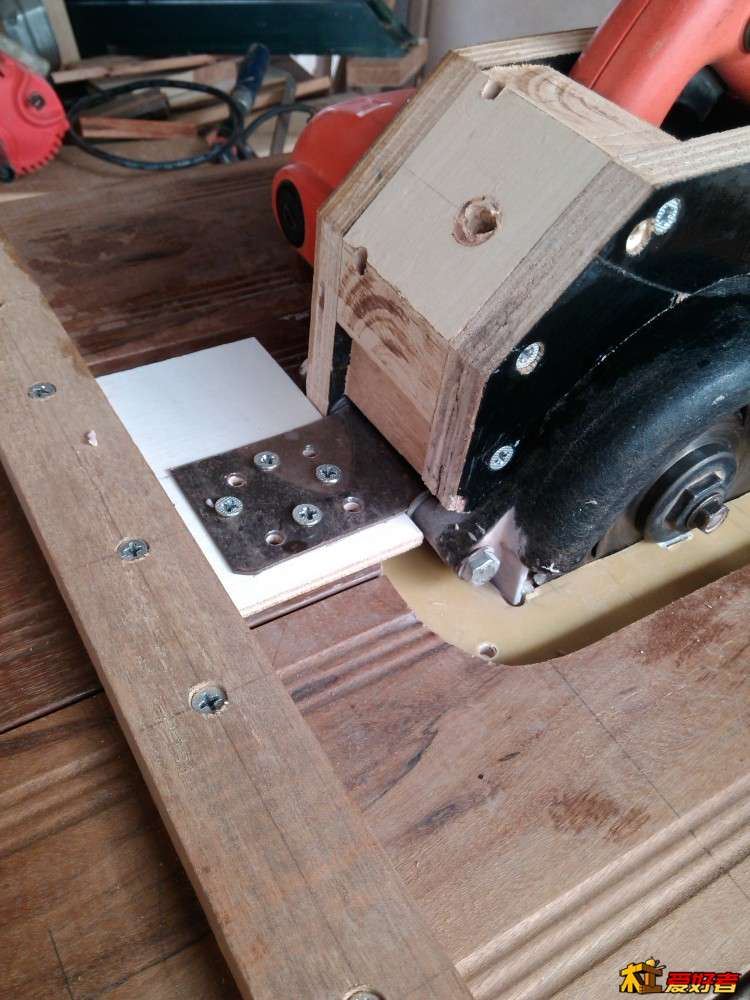

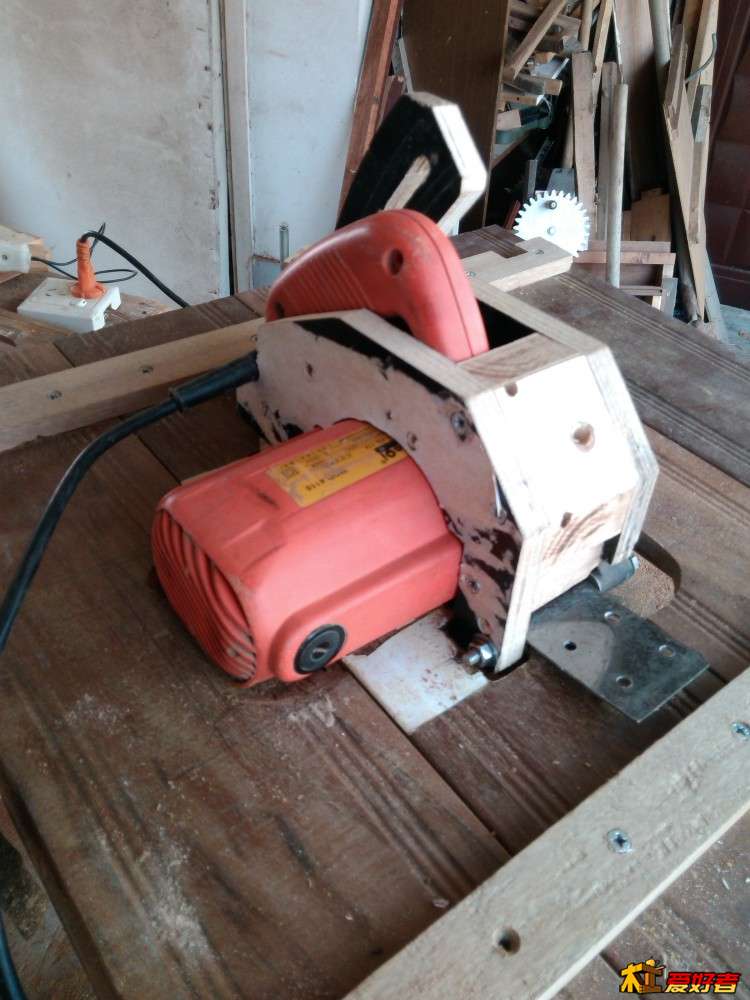

用木板链接两个卡板，基本上就可以固定这个卡板。

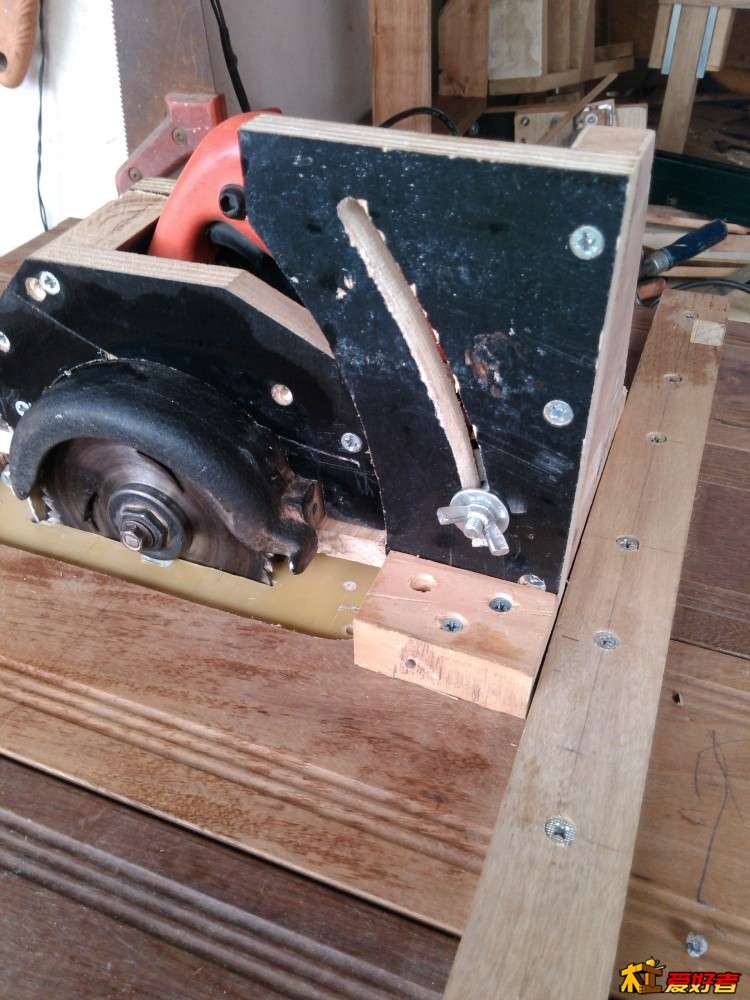

把升降固定螺栓改到侧面，利于手动操作。

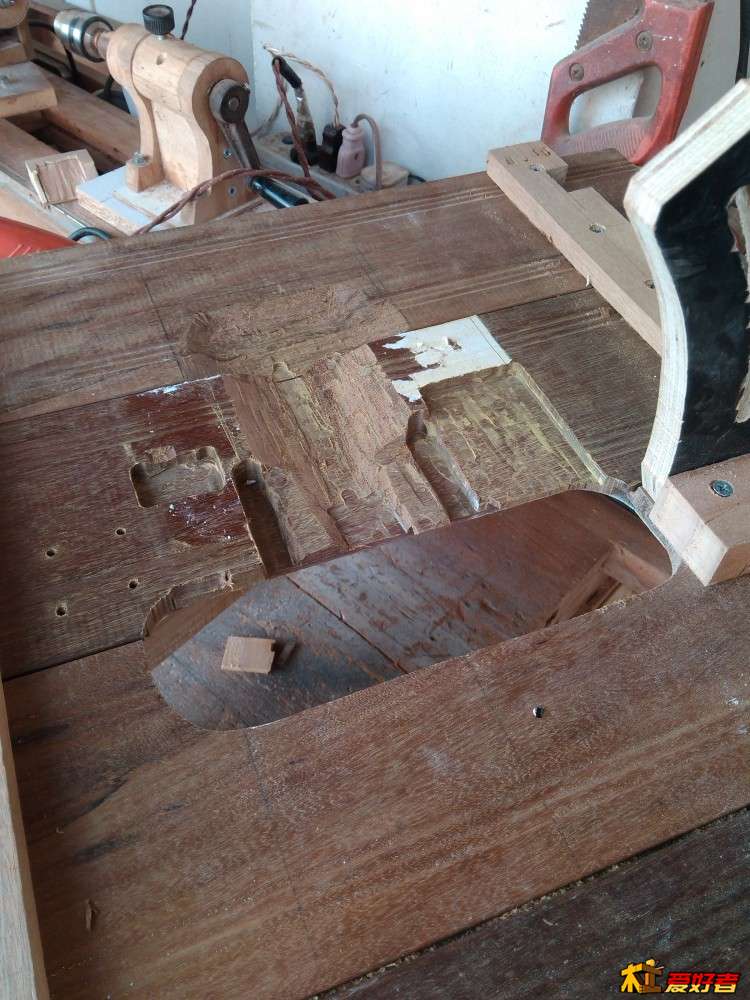

为了尽量真假切割深度，只有将面板按照切割机的形状挖去一部分。最后的切割深度是30mm。

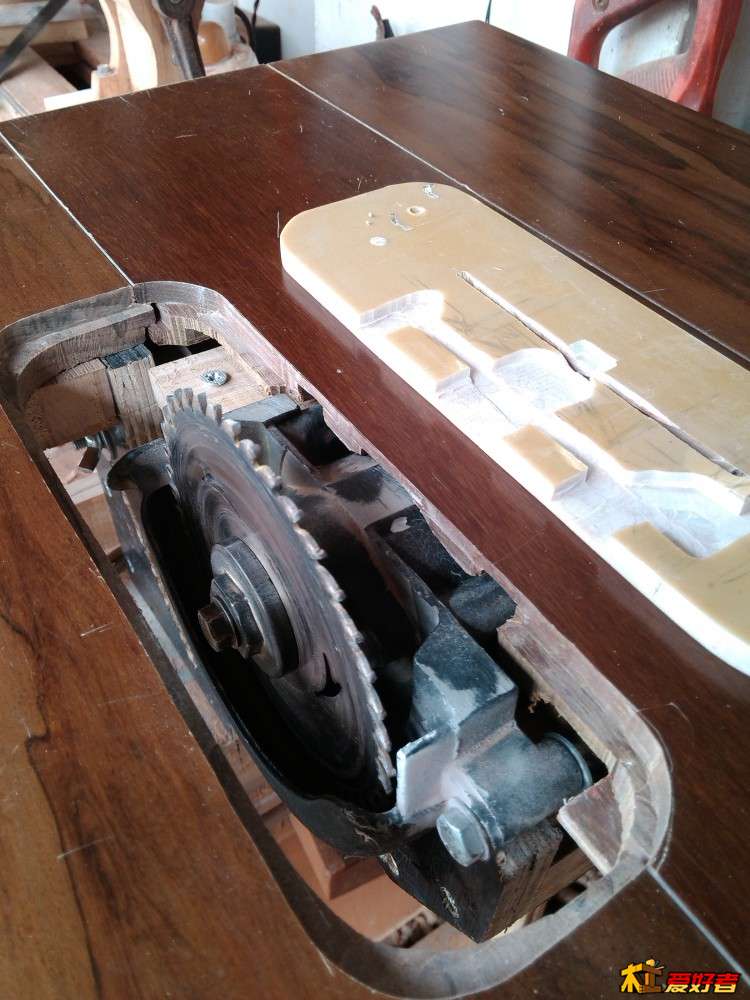

活动盖板也挖掉一部分。

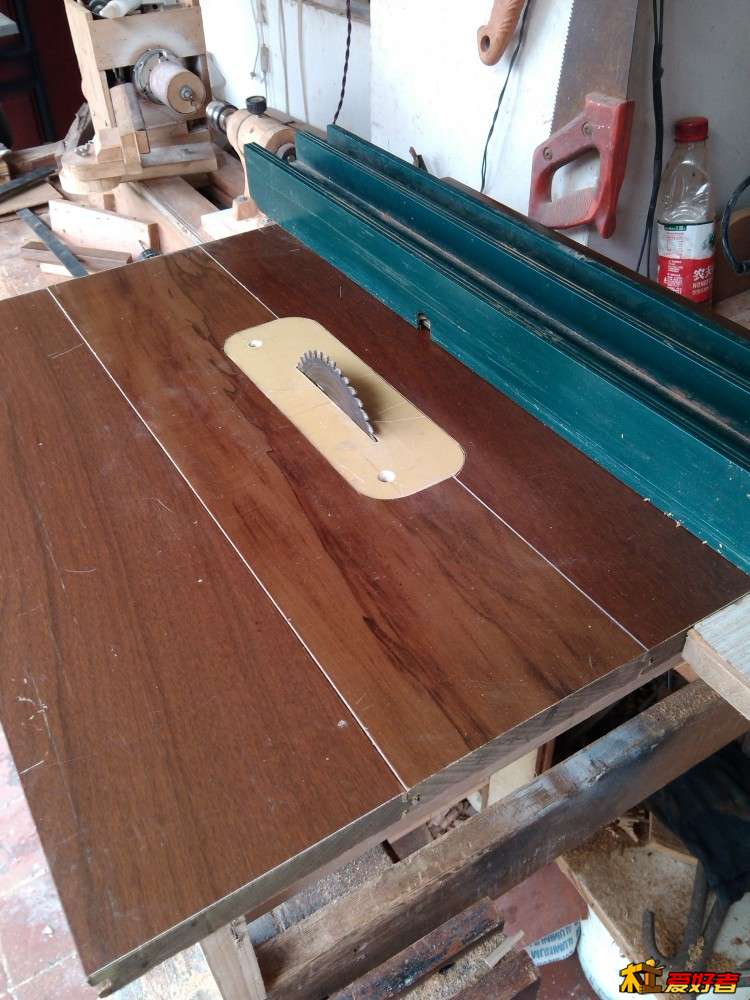

硬木地板做台面还是蛮好看的。呵呵。

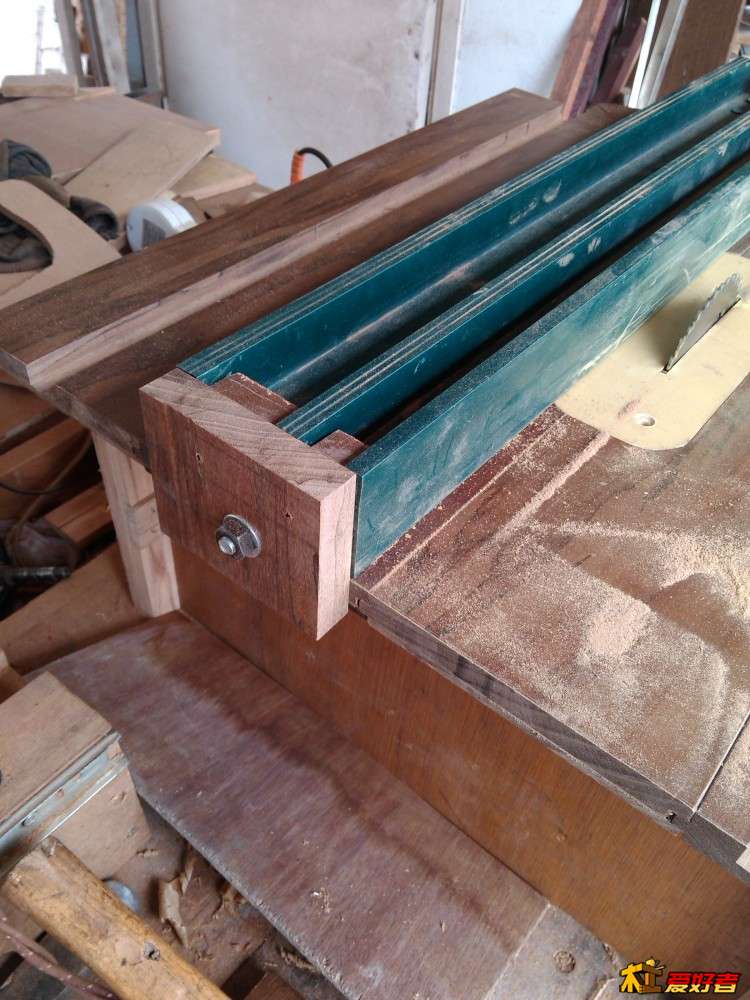

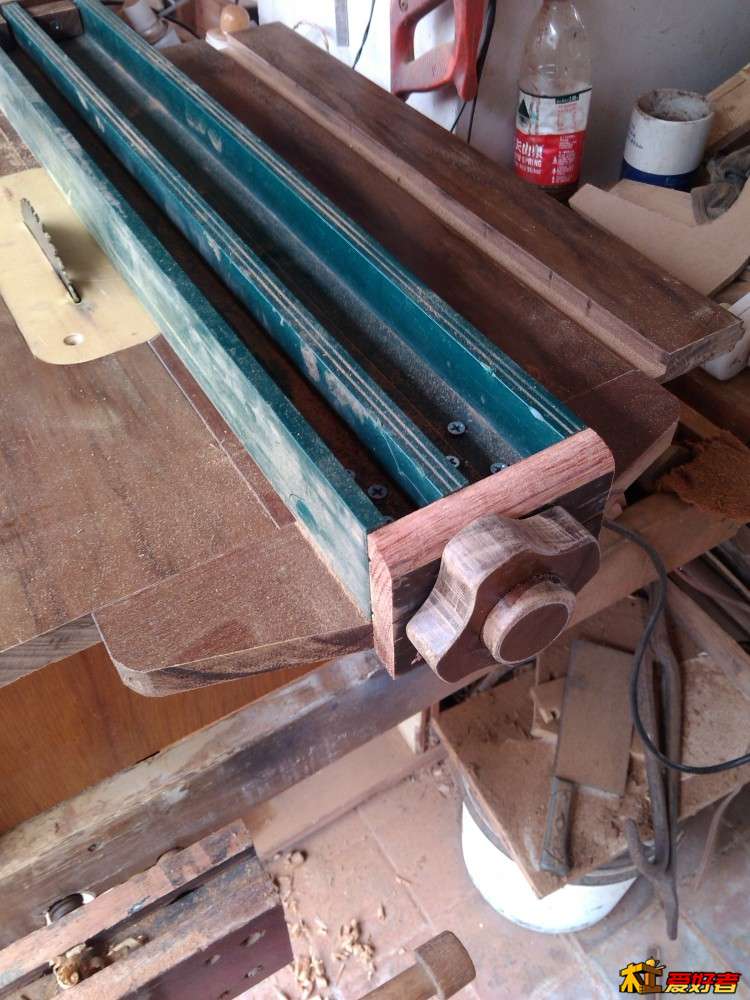

做了个活动工字型的靠山。先将台面的前后两条边修正到可容忍的平行，在用的塑钢的门框条做靠山，一边加一个梯形板做固定挡板，一边是活动挡板。用一根长丝杆连接起来，扭动螺栓就可以紧固靠山。

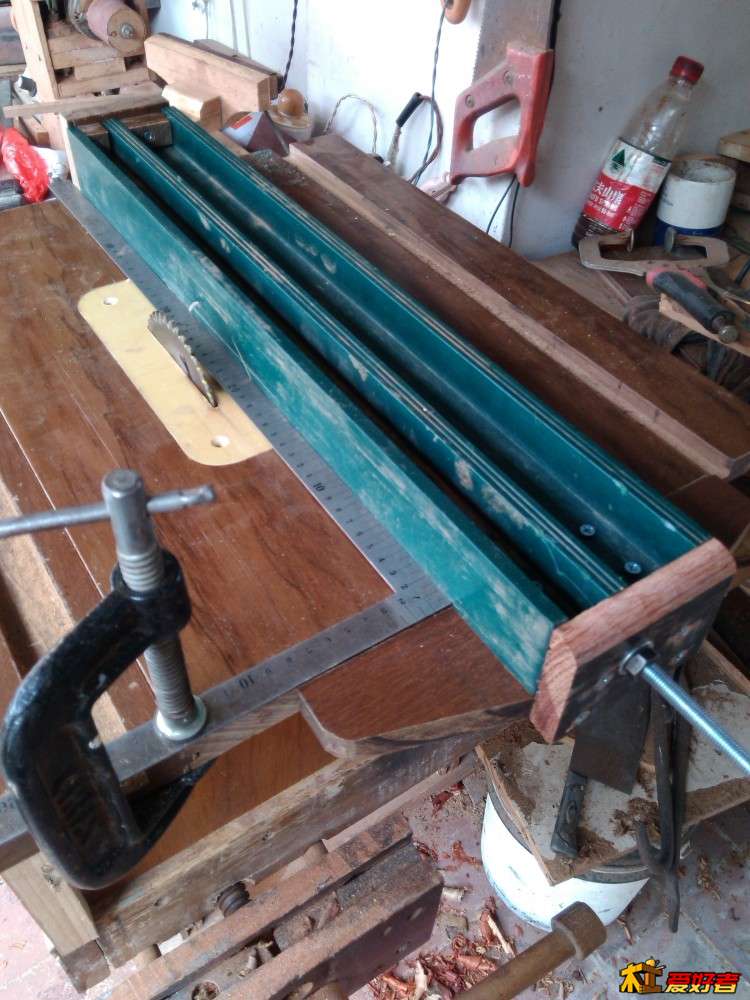

图是在调整靠山与锯片的平行。

完工后试机，靠山移动很方便，固定后由于是工字型的结构，切割时绝不会远端偏移。
没有做机械升降，原因是用的不多，其实手动升降也还方便，也绝对是垂直升降。做点小东西还是很方便。这东西转速高对结巴，硬木等很轻松。

雕刻机迷 · 发表于 2015-10-15 23:59:21

靠山怎么做的来点详细的

沧海一笑858 · 发表于 2015-10-16 00:21:32

非常不错，一机多用！

阳台党 · 发表于 2015-10-16 00:26:16

.喜欢,我也改了个

topeathwp · 发表于 2015-10-16 02:22:38

进来学习下。

dncm67a · 发表于 2015-10-16 02:36:49

经济实用，做板式锯高应该够了。

qgb50929 · 发表于 2015-10-16 07:18:47

木车更是经典

h2ochu · 发表于 2015-10-16 07:21:56

改得漂亮!靠山是亮点，再做个锯榫头的辅助工具。

荣华和曾丽 · 发表于 2015-10-16 07:25:48

连石头都没事！木结？

一笑楼主 · 发表于 2015-10-16 07:45:45

菜刀不错

木工小强 · 发表于 2015-10-16 08:08:01

楼主人才啊，我看到了木头做的车床、木头做的齿轮

sqzhugj · 发表于 2015-10-16 08:08:25

高手中的高手，超强动力能力

lszjzd · 发表于 2015-10-16 08:41:12

小鱼燕子饼干 · 发表于 2015-10-16 09:05:34

切高是硬伤~~还有高速度下硬木容易糊

ncyw · 发表于 2015-10-16 09:09:21
