全闭环数控系统V，关于光栅尺和编码器

木头木脑木性情 · 发表于 2015-9-7 06:29:26

770k 发表于 2015-9-6 23:50+ K4 \+ e5 K9 R- r @- c
必须强迫症

在机床的闭环系统里光栅尺和编码器对很多人来说都是新鲜事物，如何选好，用好这些元件缺乏一些参考，我也是在探索中，先把接线的基础环节尽量夯实，不要在这些基础操作上出现不必要的失误

木头木脑木性情 · 发表于 2015-9-7 07:20:47

国内绝大多数专业的数控机床厂家对光栅尺编码器的选用都很迷茫，该不该用，怎么用，虽然德系数控生产厂家比如海德汉有完整的解决方案，但是那个造价几乎没人受得了，用国产的？一万个不放心，，海德汉这种门槛我肯定也迈不过去，想想其他的办法吧

木头木脑木性情 · 发表于 2015-9-7 07:27:34

当然发格也有自己完整的解决方案，相比海德汉档次低了点，那门槛也高，在可靠性和性价比上，入门如何选择？我的选择很明确了，国产的系统，拼凑的二手的二线进口厂家光栅尺和编码器，剩下来的事就是尽我所能，力所能及的把配线工作做做好了，其他的工作我似乎也没什么好做的

木头木脑木性情 · 发表于 2015-9-7 08:21:40

在选择光栅尺和编码器的时候，除了精度，抗震性之外还要考虑速度的问题，精度越高，分辨率越高，运行速度就越慢，比如编码器，1000线左右的可以跑1-3万转，2000线左右的就很难上1万转，伺服电机不是有几百万线上千万线的岂不是要跟蜗牛一样慢，伺服电机那些线数都是电子细分出来的，基础线数只有2048线

木头木脑木性情 · 发表于 2015-9-7 08:27:21

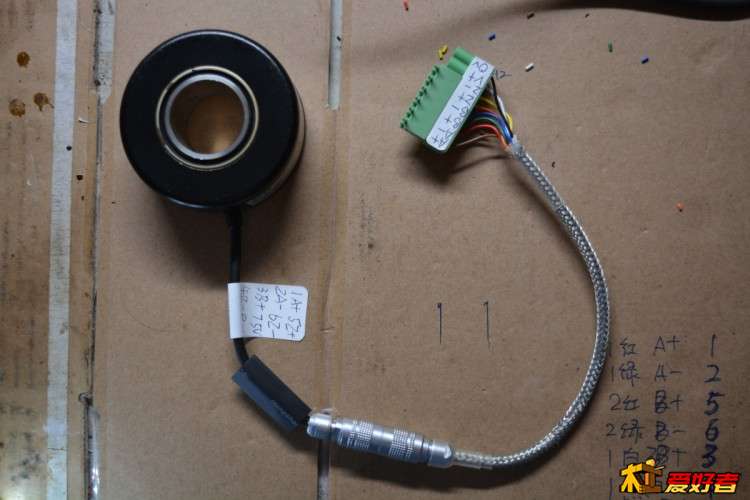

我手上这个编码器5000线，块头比较大，只能跑1000转，块头小点的也只能跑个2-3000转，跑快了光头读数就不准，所以很多大型的伺服电机硬分辨率要上万的话基本就要用旋转编码器，哪玩意抗震也好，光栅硬分辨率上万速度就更慢了，抗震能力也不行

木头木脑木性情 · 发表于 2015-9-7 08:43:33

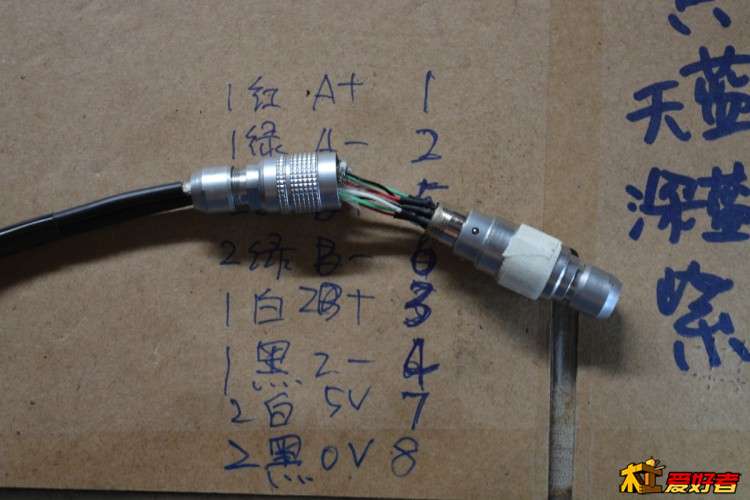

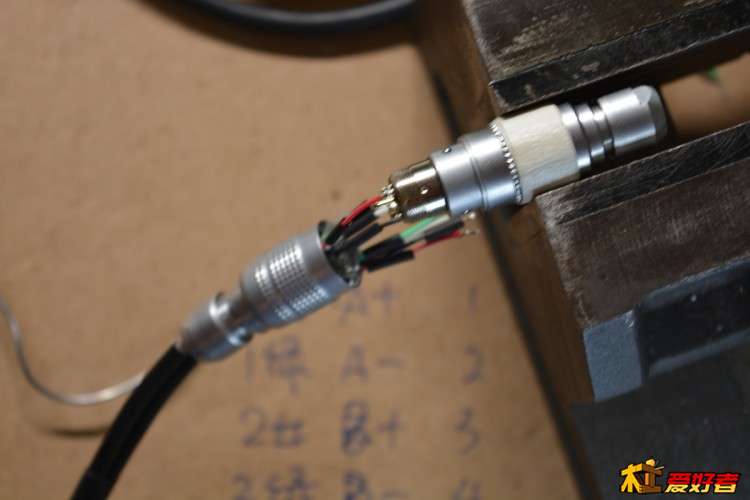

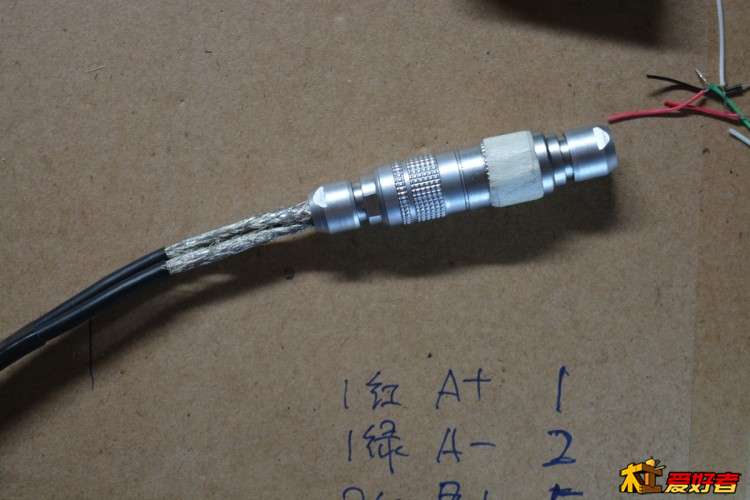

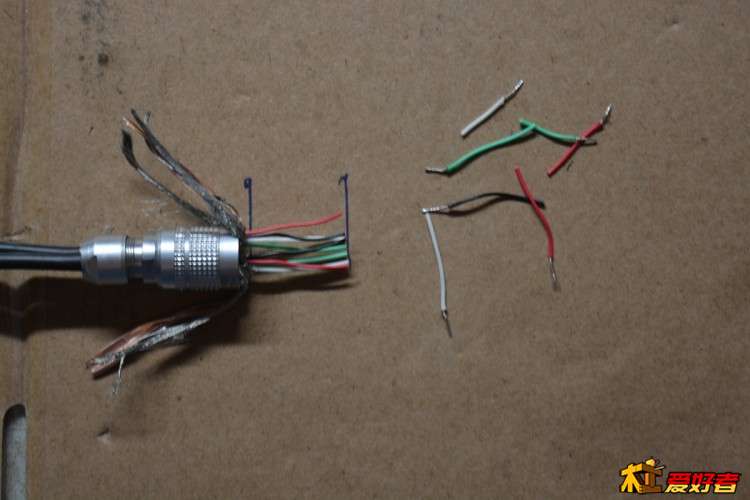

回到雷莫航插上，对系统对硬件基本无能为力，买来什么样就什么样了，重点把线做好，寻找5-5.2毫米外皮直径的屏蔽线要进行一段时间，找到也好找不到也好，对于不同线径的焊接测试工作都要进行，不能命悬一线，要脚踩多条船，前面采用扒皮抽筋法喊了粗线，今天上午实践了双细线焊接，还得扒皮，这回尽量不抽筋，不抽筋就要把出线剪得尽可能短，挑战了20毫米出线焊接，效果还行，

木头木脑木性情 · 发表于 2015-9-7 08:52:21

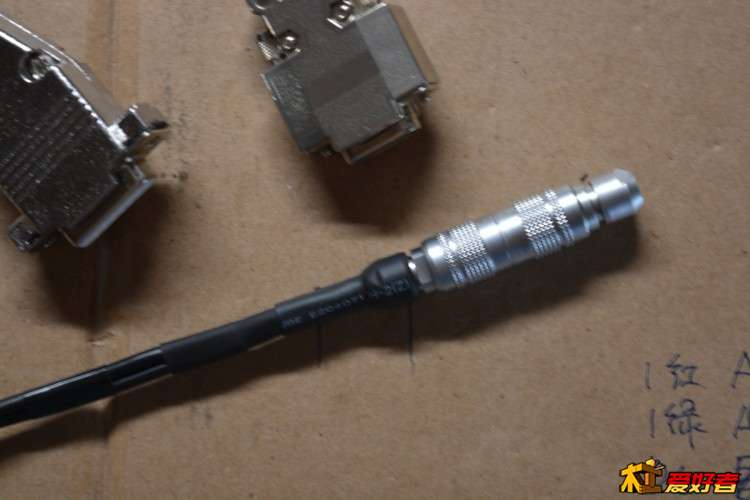

实际上这些细活，娘们就是比爷们厉害，没有纺织男工吧，去红木家具厂或者木雕厂随便挑个有经验的木雕女工到我们木坛来，能把我们木坛所谓的男性木雕高手杀个遍，女工做出来的东西跟男工不一样，咱爷们也哟哟爷们的优势，做出来的东西有力，结实，可靠，如图

木头木脑木性情 · 发表于 2015-9-7 11:36:20

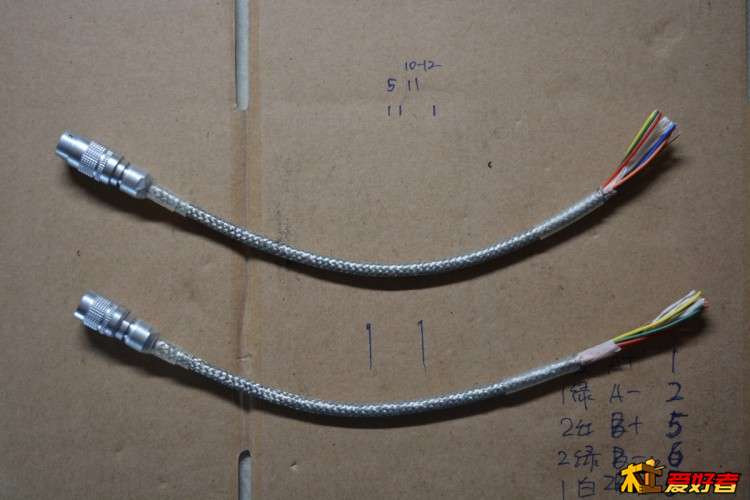

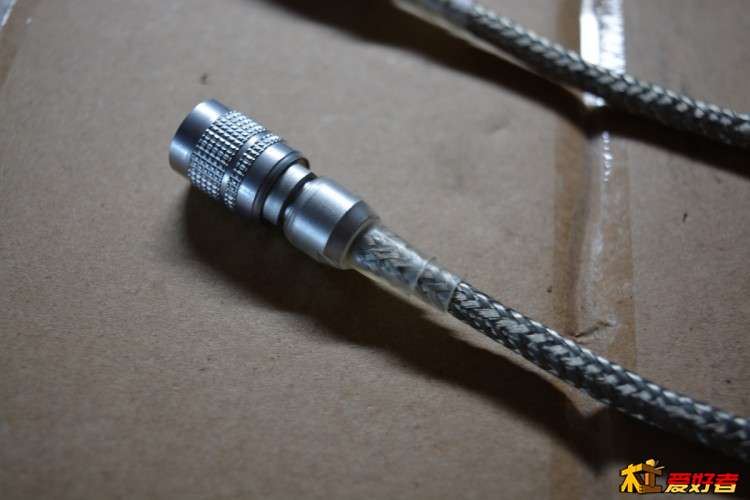

好吧，关于国产雷莫航插的试验性焊线接近尾声，最后一部分来个惊艳点的，全裸，外加一点点透视装，这是半永久的一公一母的一对测试头

770k · 发表于 2015-9-7 12:36:23

你开这贴寓教于乐，巴鲁夫的24v位移传感器也很不错的

木头木脑木性情 · 发表于 2015-9-7 13:07:04

770k 发表于 2015-9-7 12:36
/ o; h" D' N! B$ T你开这贴寓教于乐，巴鲁夫的24v位移传感器也很不错的

有些东西扯起来没底，技术方面的东西也很枯燥，我尽量演绎的生动些，有助于大家记忆，哪天当你需要这方面知识的时候一下子就会想到我这个帖子，关于线关于航插的实践性内容基本讲完，当然实际操作只是个开始，还有很多路要走，比如，我订的4毫米直径8芯屏蔽线到了。。。。。。寻找5-5.2毫米直径屏蔽线的路还在继续

木头木脑木性情 · 发表于 2015-9-7 13:14:20

不想扒皮，也不想抽筋，更不想裸奔，很多时候很多事都是无奈的，完美的东西不是停留在脑海里，就是在别人家，比如出得厅堂上的厨房还百依百顺的大美女

小玲玉体横呈夜，已报周师入晋阳，完美的东西？祸兮福兮，不好说

770k · 发表于 2015-9-7 23:08:14

能力所及力求完美
