天狼晓月 发表于 2015-7-6 00:15
刚性是很重要的，刚性不够的时候，向材料施加力量会导致自身变形，雕刻木头的刀头一般是0.2mm左右尺寸的， ...

谢谢你的教导，辛苦了，码这么多字，我这设计其实就是担心实际中根本不实用，如果自己做或者买的话，不能雕刻1米的行程，我也不会考虑的，因为我身边有4台600x500左右的CNC，如果只是雕刻一些小东西不占用机床太久时间，偷偷用这身边的CNC做还是可以的。
3 Q& W9 v5 [7 S/ S0 v! D

天狼晓月

一米行程的话，要考虑的是几个方面，一个是支撑结构的弹性形变。如果有零点一毫米的形变，放大到杠杆的中间就是长边长0.5米的三角形。Z轴向下施加0.1N的力，经过一米的轴距杠杆放大后。总体来说，结构的稳定性都是用材料的重量堆积出来的，没有足够的强度，就无法正常工作。即使不考虑主轴的振动，在这种行程下进给速度能达到多少，雕刻一米的工件需要多长时间也是需要考虑的问题。

ychl42

没刚性，只能拿来玩

猪上树丶橥

天狼晓月 发表于 2015-7-6 09:27
! d3 i9 |* [: d. Y& m  P$ q一米行程的话，要考虑的是几个方面，一个是支撑结构的弹性形变。如果有零点一毫米的形变，放大到杠杆的中间 ...

' N% @- }5 D" t5 I我没有考虑到实际那么多细节，做1米的看来没有我想象的难么简单
9 t+ S7 o$ f2 e% e2 @

hfjx

并联机床
好资料

CCWPF

穷山恶水

LZ,请问你有Mastercam 浮雕教程吗？？可以分享不？？我也玩Mastercam ，浮雕教程网上少得可怜！！

穷山恶水

LZ,不知道你知道“路过不买”不？？

猪上树丶橥

穷山恶水 发表于 2015-7-7 11:31
9 g+ ?' e% o7 b, T+ _LZ,请问你有Mastercam 浮雕教程吗？？可以分享不？？我也玩Mastercam ，浮雕教程网上少得可怜！！

  B* u' u( ?+ o3 ~这个没有浮雕功能吧？我是没有研究这个软件！一直用精雕出浮雕。
4 j1 J! Z# x' a- p; ?. U6 e- b9 E

穷山恶水

猪上树丶橥 发表于 2015-7-8 08:52
- A3 c  j2 V- `2 X( C. a/ g9 q这个没有浮雕功能吧？我是没有研究这个软件！一直用精雕出浮雕。

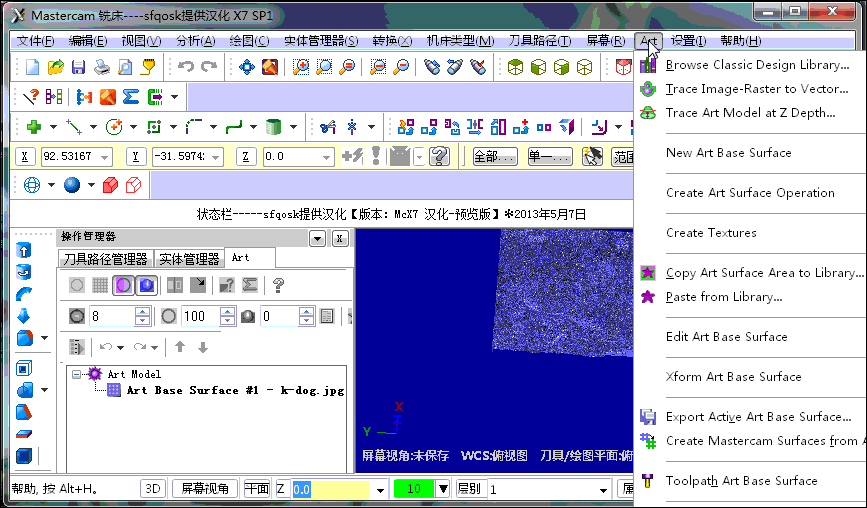

见下图
' [+ N1 h# Z+ T' q/ I
9 t1 \+ m, F1 _
+ r3 Z* E  ~- B+ L

穷山恶水

猪上树丶橥 发表于 2015-7-8 08:52
这个没有浮雕功能吧？我是没有研究这个软件！一直用精雕出浮雕。

见下图


3 |3 N/ @% h0 }

猪上树丶橥

穷山恶水 发表于 2015-7-8 10:18
见下图

好吧，这是X版本，我只懂9.1版本呐～

ma286hp386

太花销了，不实用，你这么厉害不如DIY个机器人雕刻机

xjmnb

牛机！！！

大清国要完

这货驱动要后期自己做，而且刚性也不够，有那个精神，直接做机械手好了。
