接着设计桌面迷你数控车床

 火 [复制链接]
longdiao
 楼主| 发表于 2015-7-4 21:34:16 | 显示全部楼层

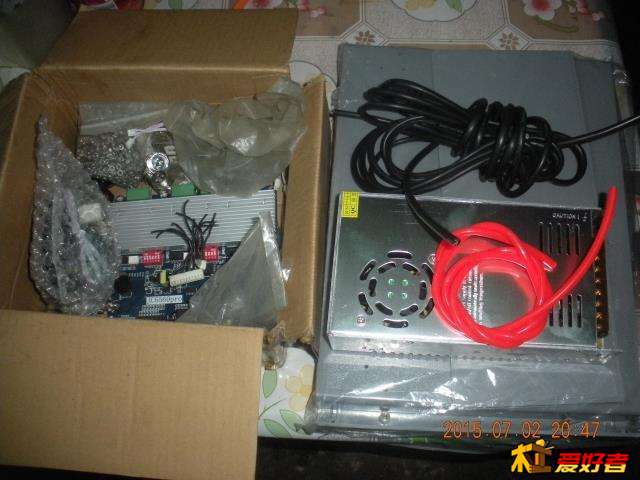

先来说一下电气箱，我花了二个晚上加班，整的 TB2ZOhAdFXXXXbdXXXXXXXXXXXX_!!279730160.jpg
% t3 q. K& |8 ~' C" ~没组装前! S' ?* a: j4 n) U9 O: j7 v5 |

) u* d1 S" P  W/ Q2 i内部结构。
. s. K: k: C8 J  A5 a
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-4 21:34:36 | 显示全部楼层

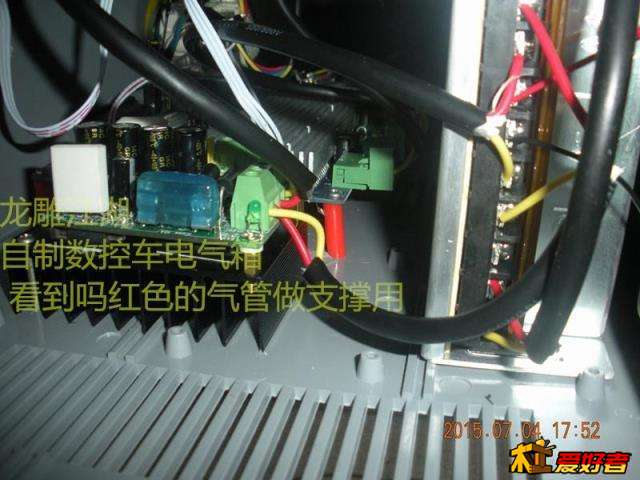

TB2ia1adFXXXXb1XXXXXXXXXXXX_!!279730160.jpg , @: p5 O3 {7 x( w8 |+ K1 r8 k
看看上次说的塑料管的作用了
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-4 21:36:13 | 显示全部楼层
TB2D44ZdFXXXXbcXpXXXXXXXXXX_!!279730160.jpg * F1 W2 ^# d6 m$ E' Q
组装好了，8 z. m& s4 L- a/ \7 E
2 X& X0 A& z. ^; n# h- T; L
; d" _- N% Z2 M/ V1 n
少了些什么，
8 X3 x2 y& r- K' Z指示牌没有，本想用双色板上CNC雕刻机雕，后来算，家里还有一台激光雕刻机一直没有用，刚好练手，用激光来雕牌& u3 ~) C8 k7 g/ N. h

/ O$ L! X8 l# Q2 a2 |0 ~8 M
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-4 21:37:01 | 显示全部楼层

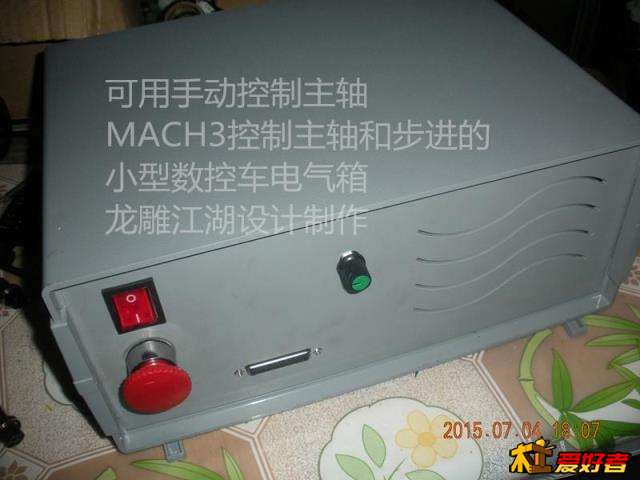

贴上看看 TB21iOcdFXXXXblXXXXXXXXXXXX_!!279730160.jpg - x$ n, m+ ~; L: _. p" d% {
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-4 21:38:33 | 显示全部楼层

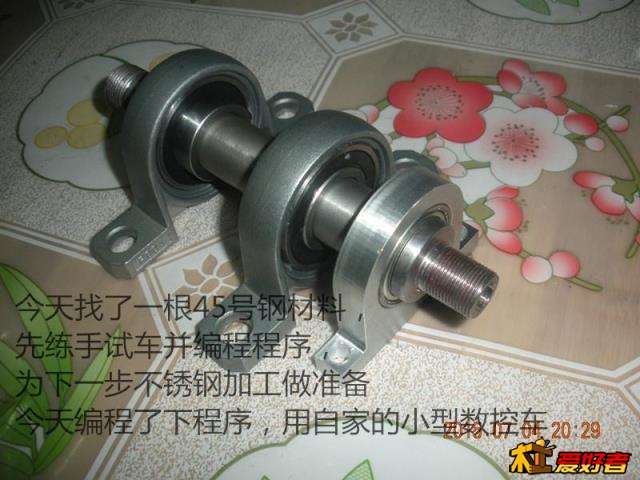

为了更好的数控车车主轴，找了根45号钢先来练练手，并把程序编程好入自家的数控车，已便在不锈钢车加工时好用，0 L; m$ w# y% k4 n) }* y8 U
2 D& ^; F. Q/ D6 c6 ^, l- h. q
装上65卡盘试试2 O5 Q1 e1 x  d5 _, }
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-4 21:40:41 | 显示全部楼层
有亲们会问我为什么用三个轴承呀，用二个球轴承就好了，原因，只要组装过球轴承的都知道，球轴承，会360度转，在调正时不太好调，所以我加了个自已轴承铝架放上深沟球轴承那样组装好后同心度就高了，这个只是测试用，其中铝座到时在我的迷你数控车上是用一块铝板代替.
5 T" r8 m2 `! g# A% w TB2r4p3dFXXXXXPXpXXXXXXXXXX_!!279730160.jpg
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-4 21:43:05 | 显示全部楼层
要下班了，晚上回到家，睡在床上，打开笔记本，整理一下车床的图纸，和铝板材料，明天周未，跑一下市场去进料，下周开始一有空就上数控雕铣机来加工相应的铝件，  导轨滚珠丝杠已按排给生产厂家定做了，估计过几天会到，在过几天那天时夜深了我再来，亲们先再见，到时见，888
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-8 23:08:36 | 显示全部楼层

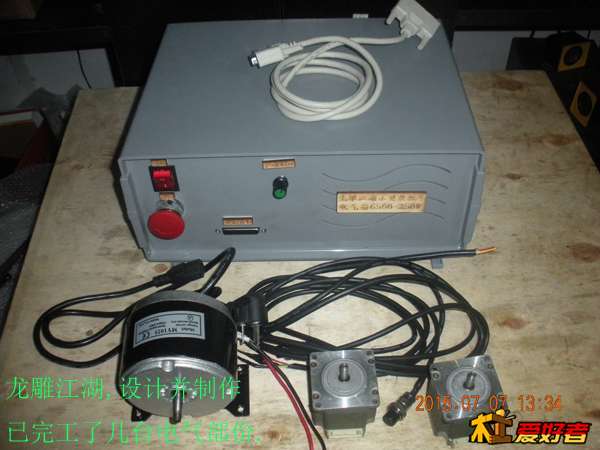

完工电气部份，并拍了测试视频
8 S8 Q# s2 ~0 L
. p' \3 x6 L3 [# g1 P视频; K3 {6 g% y$ ~0 h! n, X0 d

2 r4 V2 F9 g: j8 N1 o TB2ZWjzdFXXXXceXXXXXXXXXXXX_!!279730160.jpg
% }% |: L- _: h9 Y. _0 F! f
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-8 23:11:09 | 显示全部楼层

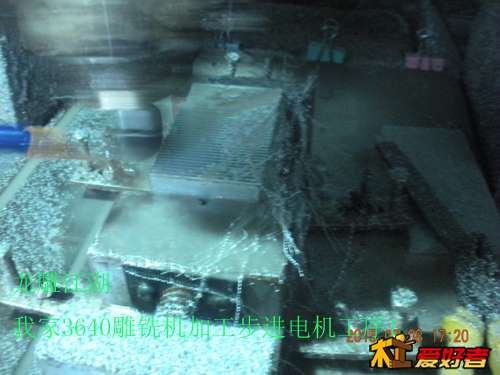

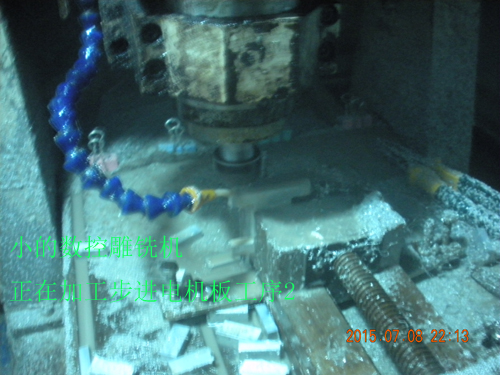

2015年7月8日晚上8点过后开始全面进行数控加工，迷你车零件
9 W9 P5 W& E2 \! J* F7 d8 o6 J5 B8 O8 f- ?1 k4 i. |5 [. k, F. Y
TB2ubYudFXXXXXAXpXXXXXXXXXX_!!279730160.jpg + n2 G$ u! |1 H- i  V1 J
$ W' a& i% }* C# X1 a

+ e3 H. u6 X& V" f/ n. U: L/ V4 s3 m/ C; c: K

7 {$ T2 V( g. V  g/ y) {9 F& B+ X* H8 `; K9 J! I
6 J2 M# c) f  m0 j

% `2 M7 b8 G# _2 q0 `0 @) L; D, l  N. [4 Y7 S0 K4 s
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-8 23:12:27 | 显示全部楼层

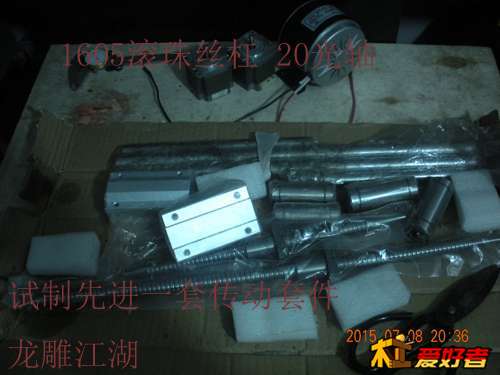

另外已到或完工的配件 TB2btPfdFXXXXcWXpXXXXXXXXXX_!!279730160.jpg # C. N% u: T2 w9 [* E( H7 d, c
& P% }7 H- N/ b' _* u5 I  X

/ ], E, p& e: v9 w
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-8 23:13:05 | 显示全部楼层
夜很深了，去完工一下明天要加工的程序编程，就睡下了，亲们晚安
回复 支持 反对

举报

8090
发表于 2015-7-9 08:39:59 | 显示全部楼层
持续关注中，期待你的成品，卖吗？！
回复 支持 反对

举报

品酒天涯
发表于 2015-7-9 11:04:47 | 显示全部楼层
能雕红木吗？
回复 支持 反对

举报

longdiao
 楼主| 发表于 2015-7-9 11:44:13 | 显示全部楼层
车加工红木，方料，圆料，铝，铜为主，
回复 支持 反对

举报

生命在奔跑
发表于 2015-7-9 11:59:02 | 显示全部楼层
