接着设计桌面迷你数控车床

longdiao · 发表于 2015-7-1 14:27:12

主轴电机用大扭力的电流14A的24V250W直流电机，MACH3调速器，主轴用不锈钢304材质车，今天已淘宝上买了些材料，过几天材料到了先车主轴

giegie · 发表于 2015-7-1 16:02:45

继续关注，正想自己D一台玩玩

longdiao · 发表于 2015-7-1 20:58:43

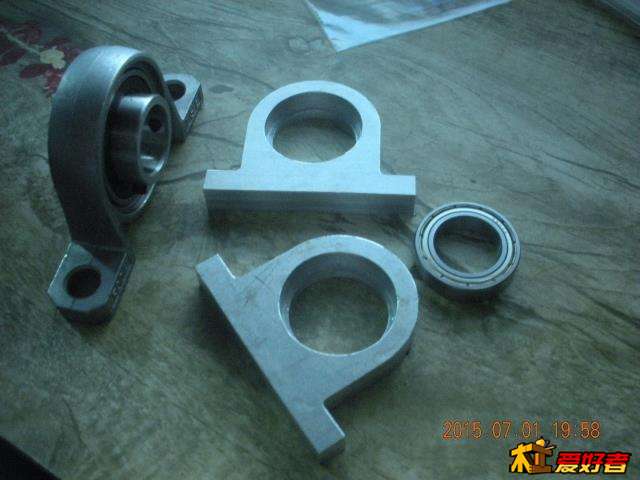

我的主轴料还没有到，我今天加工了个铝座，为什么要这样的铝座呢，带座的轴承座是球轴承，用二个时不太好调同心，如果配个不带球轴承的，直接用轴承上座的，那样组装起来同心度就高了而且也方便安装不需要怎么调整

longdiao · 发表于 2015-7-2 16:28:26

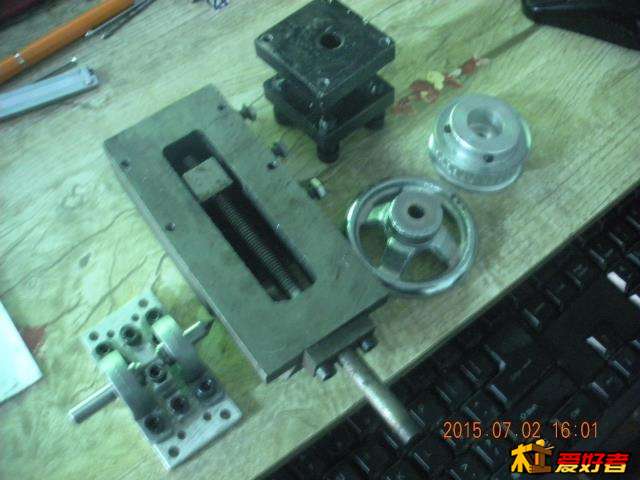

抽空把刀架孔和尾座孔加工了一下，今天晚上做个电气箱，设计3D图已出来，发个3D效果图，亲们过目一下

longdiao · 发表于 2015-7-3 00:59:58

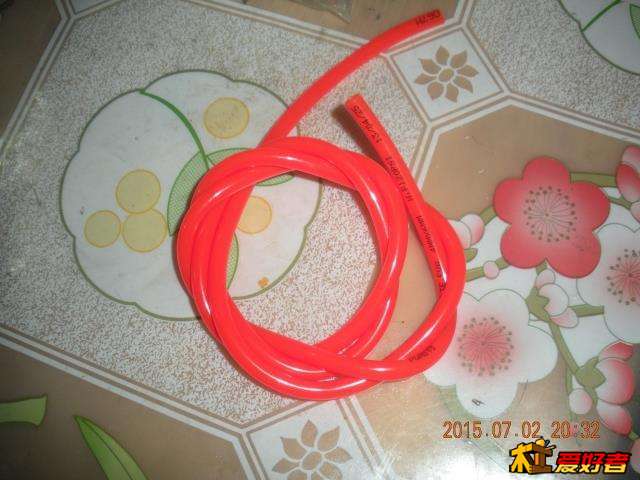

晚上吃饭路过一家气动工具店花了2元钱买了一根气管，做电气箱时要用到。

longdiao · 发表于 2015-7-3 01:00:51

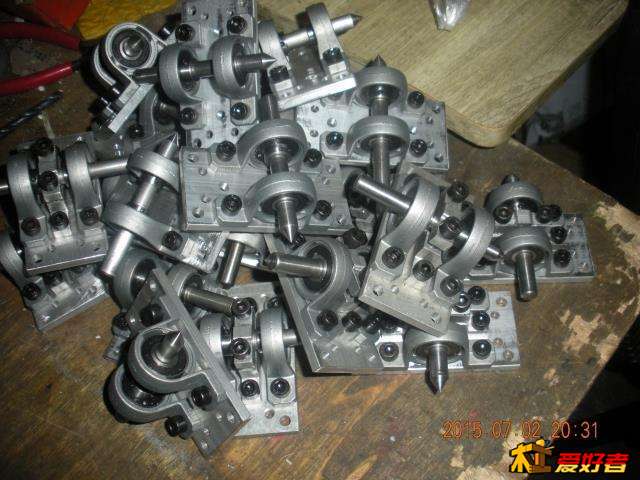

吃好饭到了店里过了一个多小时完了一些迷你小活顶，

longdiao · 发表于 2015-7-3 01:02:05

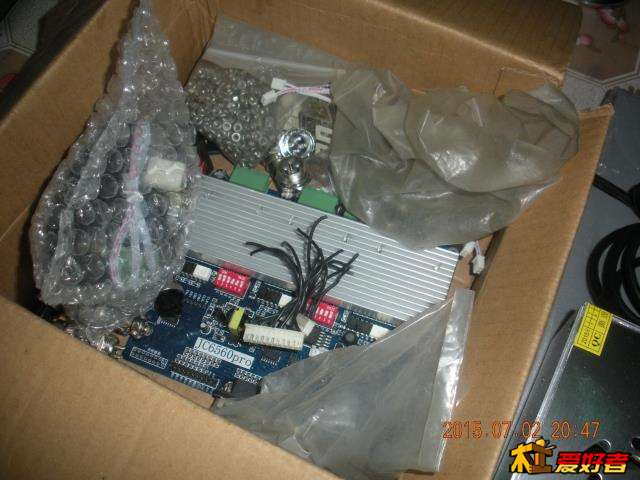

然后开始整理计划明天上午抽空完工个数控车电气箱配件。

longdiao · 发表于 2015-7-3 01:03:03

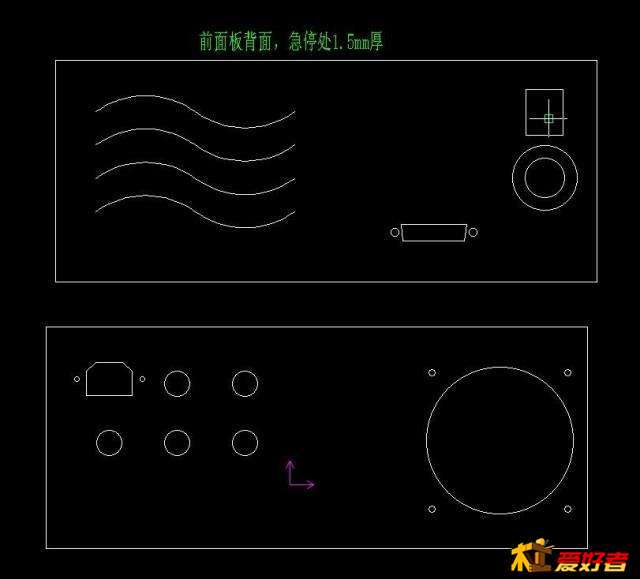

这时夜很深了，快11点了，加油设计了电气箱开孔尺寸图，

longdiao · 发表于 2015-7-3 01:09:56

本帖最后由 longdiao 于 2015-7-3 01:12 编辑

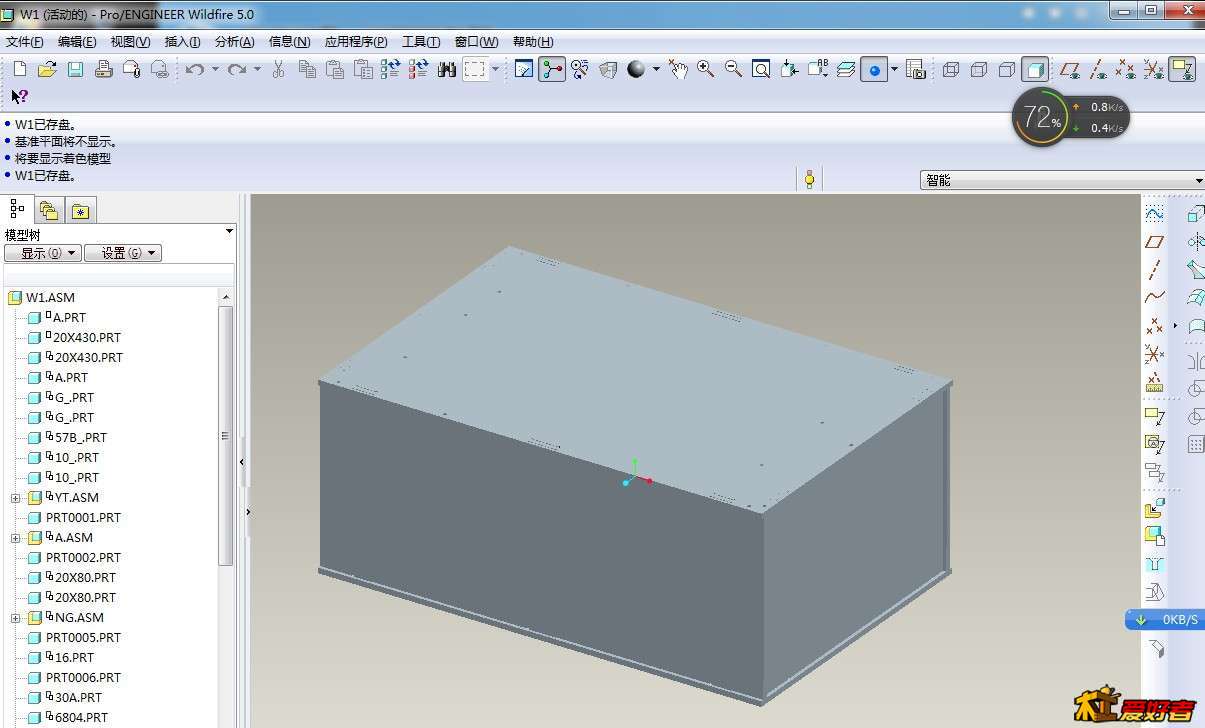

然后接着完善桌面数控车的3D图，一个木箱，这样的设计我想很多人都明白，这个实在性。
打开木箱三块板，里面就是一台桌面数控车，这个3D图中除了卡盘65的和ZX尾座手柄螺丝没有画，其余都在了，因为这个大家懂，做好了装上这几个东东就行，在设计时画不画无所谓只要设计者知道就行，因为这个是我设计我自已亲手做的，所以我懂了就行了。
看看下面的图，说明一下我加了水印，请坛友们不要见意，因为是我亲自花了可以说从思路到设计好经过好几回合的设计，不对，重新再设计，曼长的时间，从思路到出来这个3D图估计快1年多时间了。加了水印只是为了表明龙雕江湖设计的。



longdiao · 发表于 2015-7-3 01:16:33

明天晚上出工程图丝杠，导轨，轴承，机架零件图，周未去市场进铝板，下周抽空开始加工零件，不断更新图片，明天也许后天吧，会更新电气箱实物图，和主轴实物图，主轴料用304不锈钢的通孔料，材料还在路上，材料淘宝上进就行了，到了用数控车床车，电气箱内部就是三轴一体的6560带保护的板和电源，和带保护的主轴调速器。光电和MACH3，步进电机，来控制电路，今天就到这里我去看电视局，明天估计又要9点起床了，

longdiao · 发表于 2015-7-3 01:17:48

除了标准件，其余零件加工和电气组装DIY亲手慢慢搞的

彡弄梅花屮 · 发表于 2015-7-3 01:21:50

挺牛X的样子，继续观望中...

fj118 · 发表于 2015-7-3 12:40:44

新人学习中

lyf930 · 发表于 2015-7-3 19:17:54

很好。高手

longdiao · 发表于 2015-7-4 21:32:35

又能夜深了，晚上回家前，在办公室里上网把D迷你小型数控车床的又有所进展，今天直接发图
