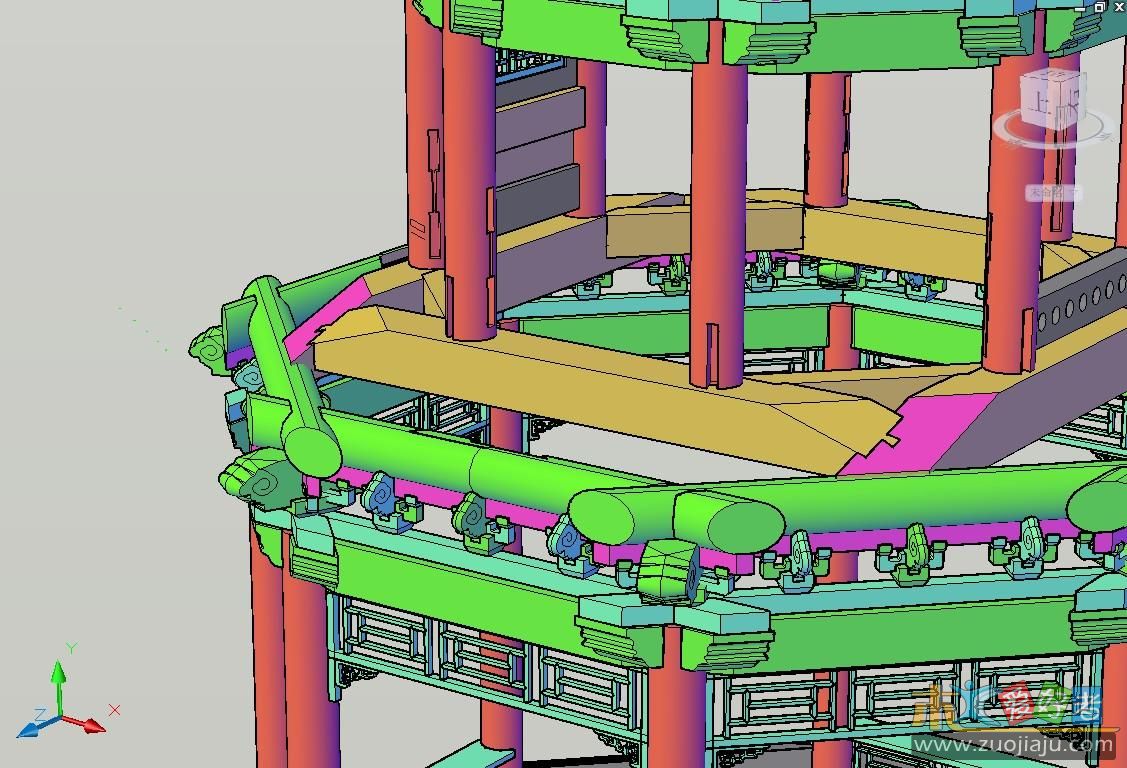

重檐八角亭的一个部件效果图

chen5913

chen5913

[localimg=180,126]2[/localimg]

chen5913

chen5913

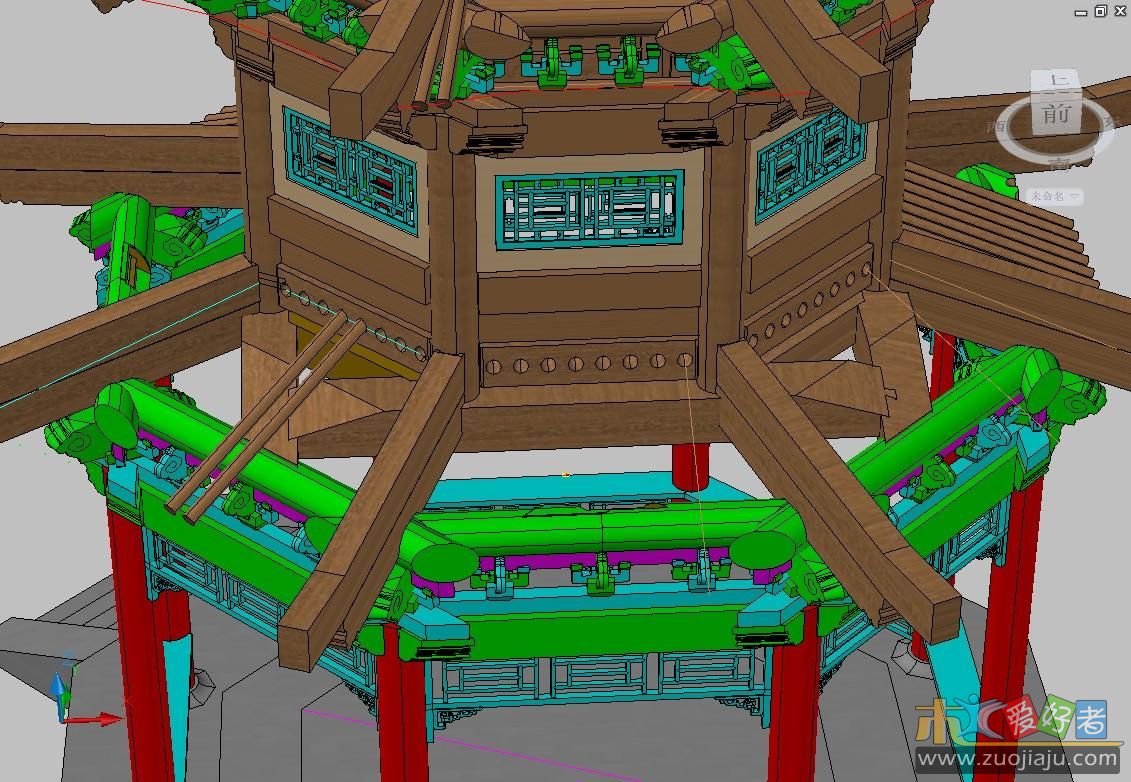

下檐扒梁部分效果图

zxb008

这个cad可以把八角亭象搭积木一样用动画演示组建过程吗？

chen5913

据我所知目前CAD还没有这个功能。它的动画只能进行一些极简单的动作。

zxb008

3dsmax8这可以吧？比cad要复杂多？

chen5913

3dsmax8这可以吧？比cad要复杂多？
$ H' Y! R( @2 l2 n: V3 Wzxb008 发表于 2009-10-13 22:29

. o. p) P% P$ D各有千秋。  3dsmax8的后期渲染比较好，CAD近期的版本在渲染方面也有很大的进步（尤其2009 ，2010版），已经可以与3dsmax比美 ，再有它的精确制图是3dsmax不能相比的。

chen5913

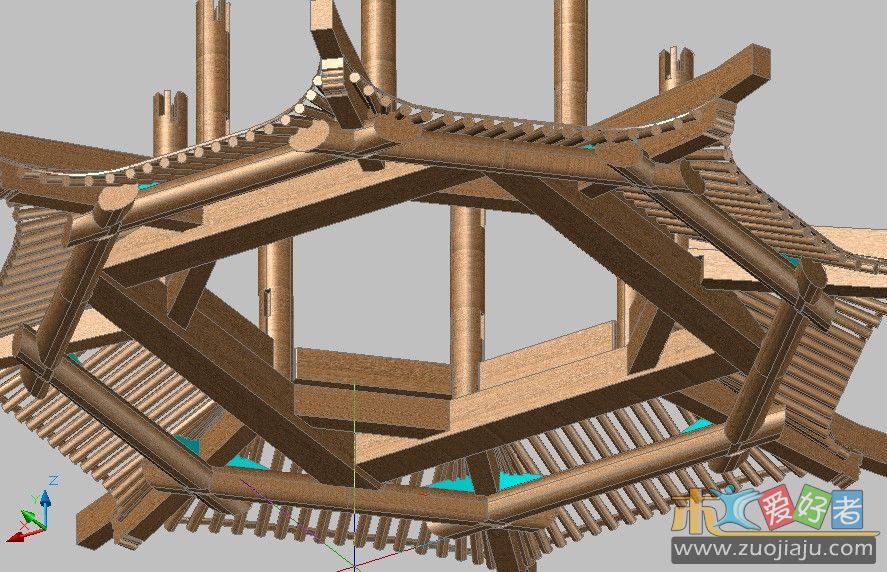

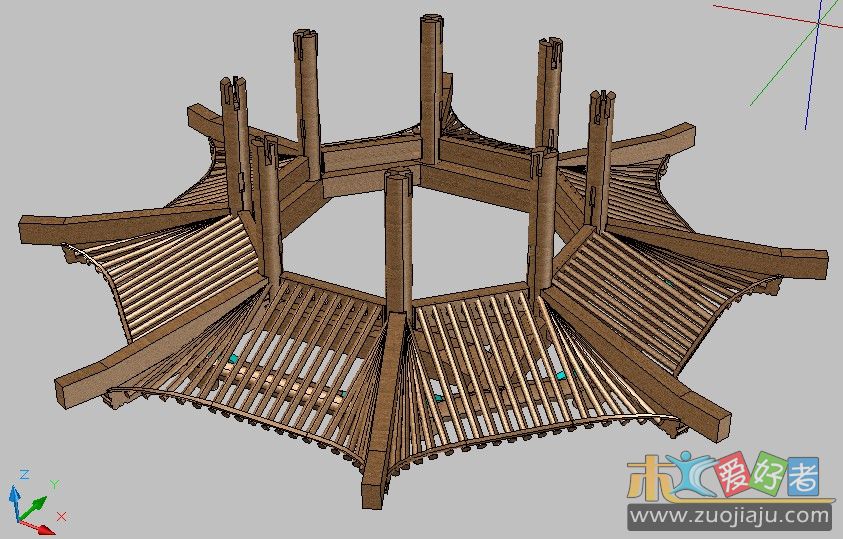

把角梁、檐椽、冀角椽、小连檐等重新修改了一下。
现把修改后的图发上来。
5 U" ^& O7 y- I  w0 W+ b3 g, r; P" I
  }$ f$ U7 r( f( }- [
) K( V) g3 K: [5 P6 `; d2 k
2 G6 n0 S$ _5 h8 V: i

zxb008

漂亮，越来越入眼了。
上次我也搞糊了，其实是上檐老角梁基本上搭在扒梁上，下檐老角梁是搭在凹处扒梁上。

chen5913

漂亮，越来越入眼了。
0 t0 E* P7 s' F; M* ~1 V上次我也搞糊了，其实是上檐老角梁基本上搭在扒梁上，下檐老角梁是搭在凹处扒梁上。
zxb008 发表于 2009-10-15 20:57

CAD软件的优点就是可以随时随地任意的进行修改，只要你的电脑配置能满足要求。
现在我对这个亭子的结构又有了新的认识，冀角结构这部分以前认为很简单，其实不然，有很多讲究。要循序渐进的认识。另外翘飞也很复杂，要仔细琢磨。
) w. l4 ]- K) z! ?这一切都要感谢你啊。

zxb008

是啊，光看八角亭子的图，是无法全面了解的，还要看一下相关的古建知识。

chen5913

是啊，光看八角亭子的图，是无法全面了解的，还要看一下相关的古建知识。
" `9 {& r& |: v9 S; |% ^) Z5 p: K# Dzxb008 发表于 2009-10-16 11:27

# c6 b- a* i8 J9 p8 R4 g- l6 J) ~对啊，尤其是你那篇《翼角构件的制作放样》。

任家木工

回复 1# chen5913
6 w* Y4 `$ H$ k. C
好

chen5913

回复  chen5913
; C  G( M' y) ~5 y$ C6 L2 p, n7 p
! Z, w6 m, N1 R好
任家木工 发表于 2010-4-3 10:57

    谢谢你的关注 希望今后多多交流
