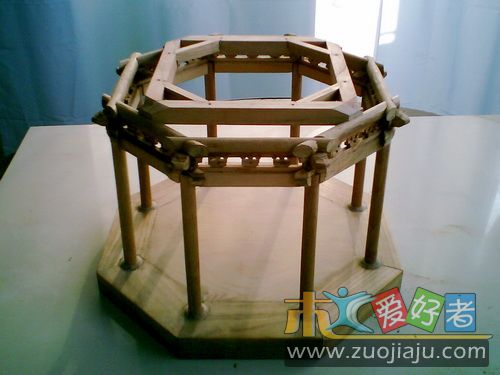

重檐八角亭的一个部件效果图

chen5913 · 发表于 2009-10-9 18:36:16

继续发图

zxb008 · 发表于 2009-10-9 19:01:57

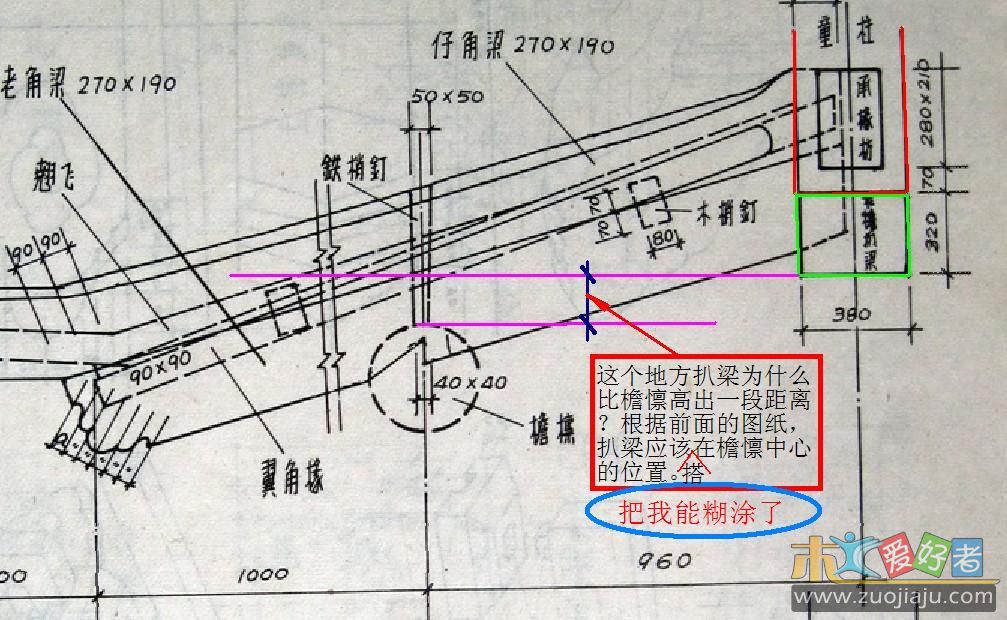

这张图的老角梁仔角梁角度是否有问题？可能水平角度不对太小了，不应该把下面的顺梁、扒梁凹的这么历害。
我实际做时刚好搭住。
究竟那个对？用三角函数算一下。

chen5913 · 发表于 2009-10-9 22:18:29

本帖最后由 chen5913 于 2009-10-9 22:27 编辑

这张图的老角梁仔角梁角度是否有问题？可能水平角度不对太小了，不应该把下面的顺梁、扒梁凹的这么历害。
: F2 V9 `6 r+ z- ?我实际做时刚好搭住。9 B; _9 s; w! N2 T6 Z* C2 G
究竟那个对？用三角函数算一下。
! z7 [# N% R6 q4 j1 L% Azxb008 发表于 2009-10-9 19:01

这个地方大概是我搞错了。角梁的角度没能好。我也感觉不对劲，有时间我再改一改。谢谢你的提醒。

zxb008 · 发表于 2009-10-10 06:42:38

角梁的举架有问题，应该是0.5举。也就是上檐步架的1/2

chen5913 · 发表于 2009-10-11 21:45:14

角梁的举架有问题，应该是0.5举。也就是上檐步架的1/2
! ]8 o. O0 h! ~( azxb008 发表于 2009-10-10 06:42

发几个图你看看

chen5913 · 发表于 2009-10-11 22:00:43

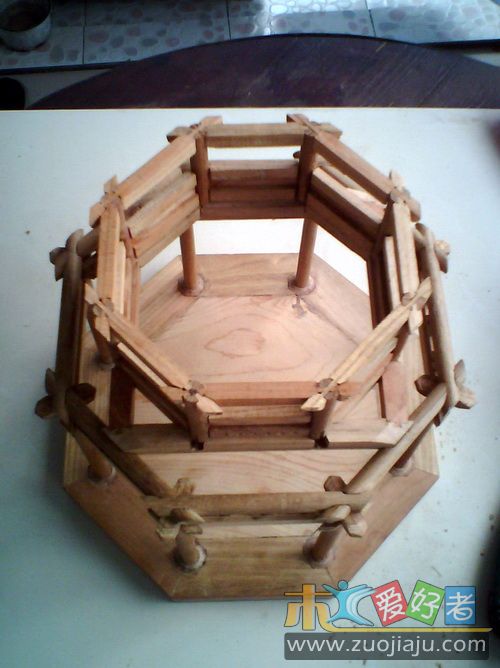

再发几张图与大家分享

chen5913 · 发表于 2009-10-11 22:02:34

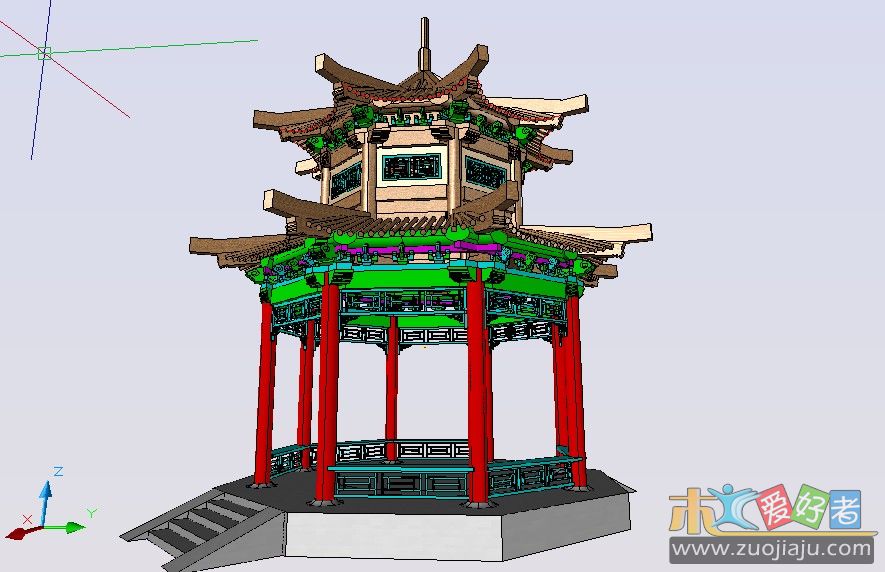

再发几张图与大家分享

chen5913 · 发表于 2009-10-11 22:06:23

发图很不顺利

zxb008 · 发表于 2009-10-11 22:28:25

扒梁的下平面是搭在檐檩的中心位置没错，扒梁的高（厚）度应该是你图上的檐檩的中心位置（扒梁下平面）上起到童柱下面的（扒梁上平面）

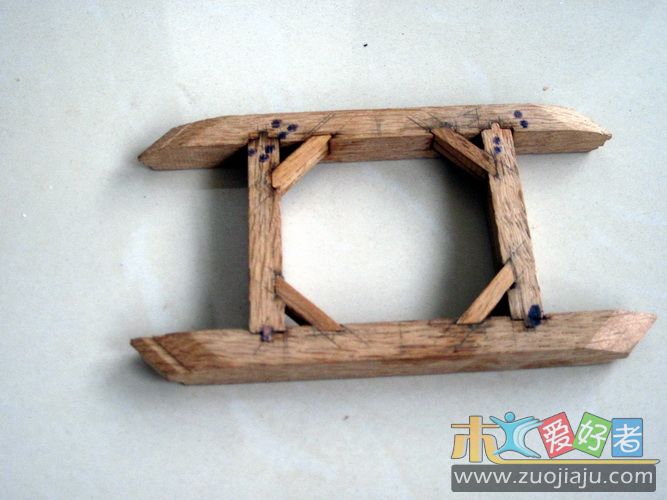

我做时并没细看这图，明显图有误，按图的意思是顺梁搭放在扒梁上面，肯定是错，参考这图吧。

chen5913 · 发表于 2009-10-11 22:28:34

为什么发图后总提示 "对不起，您的附件超过 ".jpg" 类型 195.31 KB 的限制，请修改。" 。文件只要大于195K就发布上来。可是添加附件上明明写的是 “文件尺寸: 小于 976K 可用扩展名: rar, jpg, gif, skp, doc, zip, pdf, jpeg ”。

zxb008 · 发表于 2009-10-11 22:31:47

zxb008 · 发表于 2009-10-11 22:35:32

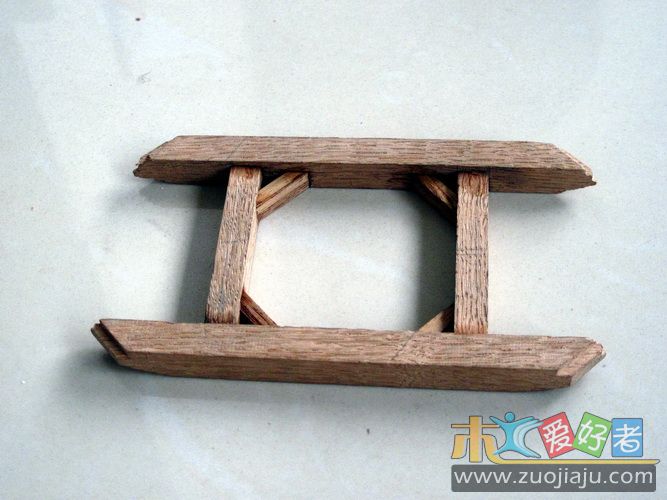

上面的图发错了，不过道理是一样的。

zxb008 · 发表于 2009-10-11 22:38:19

本帖最后由 zxb008 于 2009-10-11 22:39 编辑

重发

chen5913 · 发表于 2009-10-11 22:39:53

扒梁的下平面是搭在檐檩的中心位置没错，扒梁的高（厚）度应该是你图上的檐檩的中心位置（扒梁下平面）上起到童柱下面的（扒梁上平面）
& M! T, `3 s R2 _9 w2 Y( u我做时并没细看这图，明显图有误，按图的意思是顺梁搭放在扒梁上面，肯定是错 ...
" M% z0 }) ?8 bzxb008 发表于 2009-10-11 22:28

我再仔细研究一下图纸

chen5913 · 发表于 2009-10-13 12:39:50

再发几张图看看
