贴片机CNC东方快车孵化器（11.6）龙门机3040要造到1.5吨才能谈精度，立柱机也一样

木头木脑木性情

        以上仅仅用神油皮带主轴去对比电主轴，用浙江小厂货，其他个人DIY制的话，以上比较自动失效，需另行举例比较

3KS

木头木脑木性情 发表于 2015-6-23 14:49
电机直连主轴的方式适合空间局促的场合使用，实际应用非常少，主要是震动大，皮带驱动主轴是最稳 ...

- h4 H, _9 F$ w6 ~' g- R( U感谢回复，学到不少
我到一个做模具的工厂参观，他们自己用的主轴和机器都是自己做的，稳定性和精度应该可以，这种是往模具上刻字的，经常干不到1mm的数字和字母，汉字不到2mm。稍微大点的字，吃刀深度0.5以上，F50~100，S24000。不知道这种主轴价格比电主轴有没有价格优势？
% P0 c% h# {$ U8 Q, J

木头木脑木性情

3KS 发表于 2015-6-23 17:01
" a( F& D2 X, r: L9 O9 B感谢回复，学到不少
我到一个做模具的工厂参观，他们自己用的主轴和机器都是自己做的，稳定性和精度应该 ...

5 j% F3 X$ s- f" }        他这个模具刻字主轴看起来也不像是彻头彻尾自己做的，很可能是前端一个小直径NSK的高速动力头，后面一个小功率高速电机加了散热片去推这个小主轴，很多模具要在深腔里刻字，比较麻烦，主轴要伸进去很多，有些地方还很狭小，模具钢还很硬，雕刻法和铜模电火花都在使用

: t3 J5 i! ]/ t        看这个工作场面很像是电火花机上加了一主轴

3KS

木头木脑木性情 发表于 2015-6-23 17:31
1 A+ O) E/ M2 \! T- u+ u( C他这个模具刻字主轴看起来也不像是彻头彻尾自己做的，很可能是前端一个小直径NSK的高速动力头， ...

4 ]5 I3 w# X) E, L% @' ]' ^这个是轮胎模具专用机，4轴的，模具能转，主轴也能摆头，不过刀尖一直指向模具中心与立柱中心的那条线
: J" ]: y# B4 E# A4 h: }! _9 o那主轴做出来成本不低

木头木脑木性情

3KS 发表于 2015-6-23 22:06
8 f" T3 F0 O$ M! {, {这个是轮胎模具专用机，4轴的，模具能转，主轴也能摆头，不过刀尖一直指向模具中心与立柱中心的那条线
...

. V" h/ u2 L2 \! i        一开始没注意，现在看到了带一个谐波轴，用雕刻机在模具上刻字，一般震纹比较大，刻完了大多还要去毛刺抛光，高速主轴这块我也规划了一些产品，预计今年10月份面世，都是有特色的产品，当然也有人等不及了直接用现有的九轴承中低速主轴飚中高速，效果也是一流的，加工出来不用去毛刺抛光

木头木脑木性情

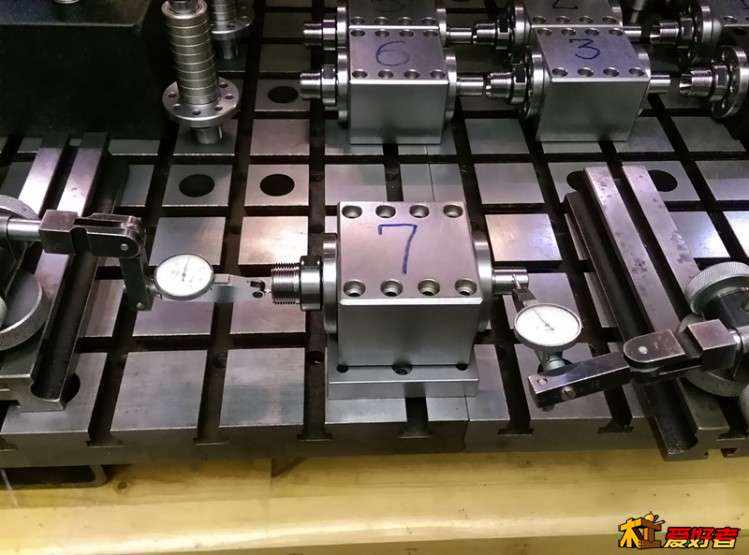

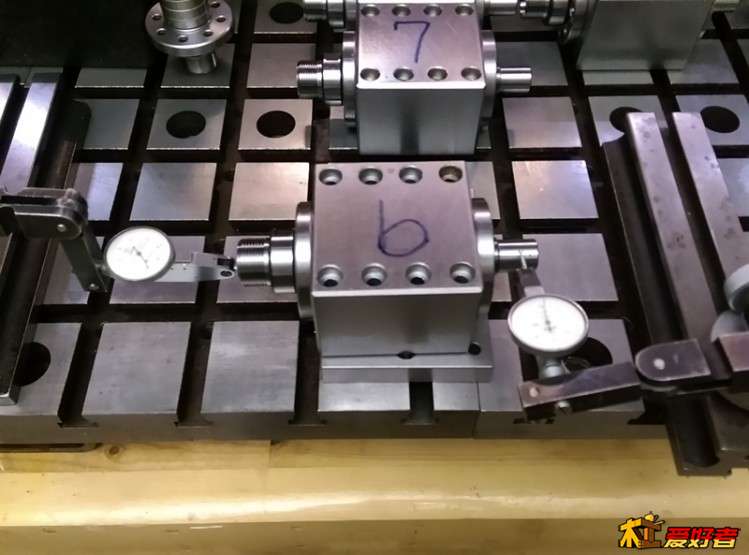

        十个主轴生产计划，合格品八个，优等品一个，不良品一个
