本帖最后由 心烧不退 于 2015-6-16 16:23 编辑
看了很多帖子，说某某某的机器设计合理，雕刻精度高，我并不认同，然而我并没在当事帖子作回复
，因为不想在本论坛树敌太多了，下面说一下我浅见
要设计一台结构合理，精度高的机器并不难，难在材料的采购及加工方面，我首台DIY的雕刻机结构
上存较多不合理的地方，这些都是我预见的，因为当初加工条件有限，买了一把手电钻及一把卷尺就动工了，
然而我现在有条件进行加工及改造了，说一下我的改造方案
用料方案
铸铁铸铝机，优点，结构稳定，负载力强，缺点笨重，表面做工粗糙，只能买厂家半成品，缺乏个性化设计
（结构稳定也只是说说罢了，因为铸造机一个龙门就由4块以上铸件拼合）
钢板机，优点，既有强度又美观，缺点还是笨重，还有就是加工后残留的内应力可能造成日后轻微变型
铝板机，加工容易，钢性差，适合小行程雕刻机
钢板铝板结合，重量与钢性可以取个平衡点
大铝件拼合 一台雕刻机由两大件拼合，一个龙门基本上由一块完整的铝材加工而成，一个底板基本
上由一块完整的铝材加工而成。这样既然保证了稳定性，也美观，只适合小行程机器，耗材也大，是我
现时考虑的方案
结构方案
移动龙门，优点是结构简单，行程大，而且重心永远在滑块之上
固定龙门 优点是运动平台低，适合高速加工，
立柱机 三轴之中精度要求最高的应该是Z轴了，立柱机Z轴独立，振动自然少了，然而这种结构只适
合小行程，看过本论坛绝大部分的立柱机X轴都做得太贪心了，令重心偏移，长X轴只适合慢加工，要来
做浮雕显然不适合（立柱机牺牲太多，暂时不考虑）
重量方面
一台雕刻机要做得重很容易，材料也值不了几个钱，不少买家说某某某的机器真厚道，有几百斤
，难道你打算以后卖废铁废铝？高精度低重量是我所追求的，百斤以内是我的目标，一台机器稳定且高精度
运行靠的不是重量，是靠合理的结构，高质的配件，特别是稳定的重心，重量只会增加机器的磨损，增
加用电功耗

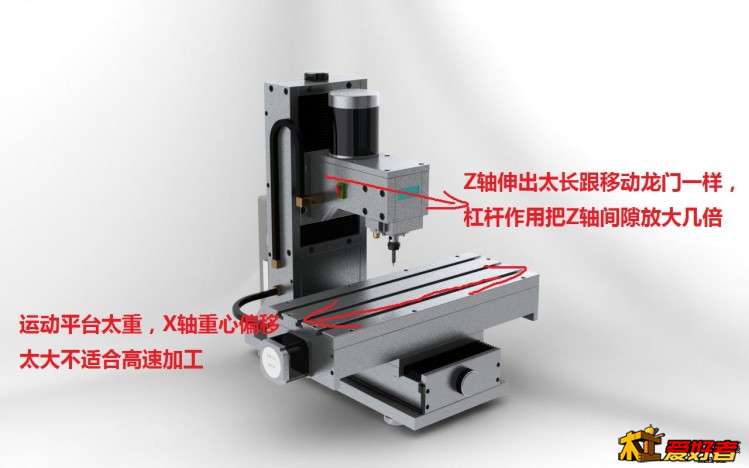

下图为最常见的立柱雕刻机，只要有点物理常识都知道结构不合理了（别说你读得书少），只是容易制造才这样做的
|
|
