低成本，高精度的轨道锯和轨道

细引鬼 · 发表于 2015-7-13 23:03:06

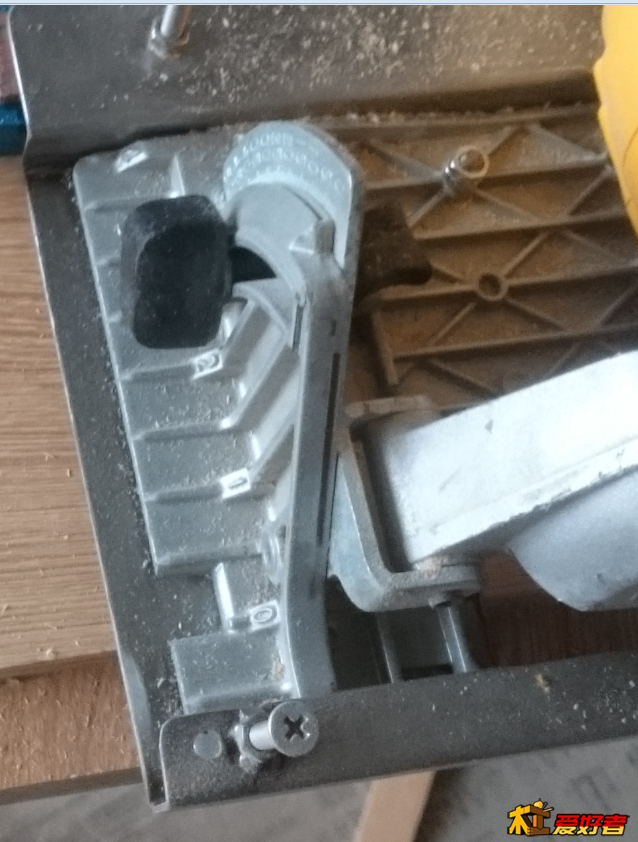

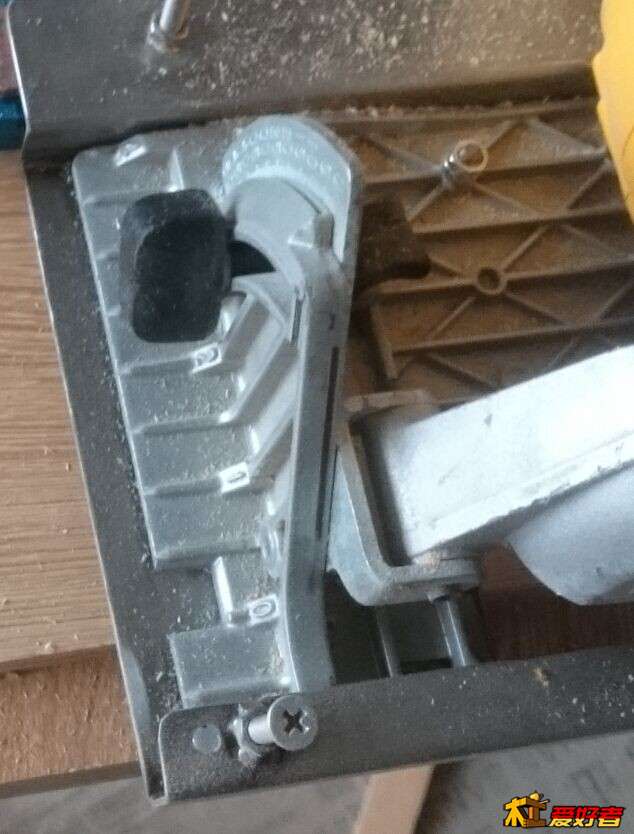

这个可以看到2个螺母的钉 QQ图片20150713230112.jpg

直接穿过底板这个位置后面还有一颗 2个钉都是在那个圆孔位置钻的

鲁班粉丝 · 发表于 2015-7-14 10:34:04

谢谢热心回复，底板的两颗螺钉看不清楚！
按道理，这个位置安装螺钉要打沉孔，可1.5的厚度怎么处理的呢？能不能照个清楚点的照片！

细引鬼 · 发表于 2015-7-14 15:21:16

鲁班粉丝发表于 2015-7-14 03:34
/ g' A6 a) h; [: v8 B: n3 a: ?谢谢热心回复，底板的两颗螺钉看不清楚！2 W+ J2 Q; }/ T0 _& I
按道理，这个位置安装螺钉要打沉孔，可1.5的厚度怎么处理的呢？ ...

直接焊死打磨如果圆锯的底板是铁的直接做一个Z造型的焊死在底板上就不要那么麻烦了

木渣头 · 发表于 2015-7-29 23:40:20

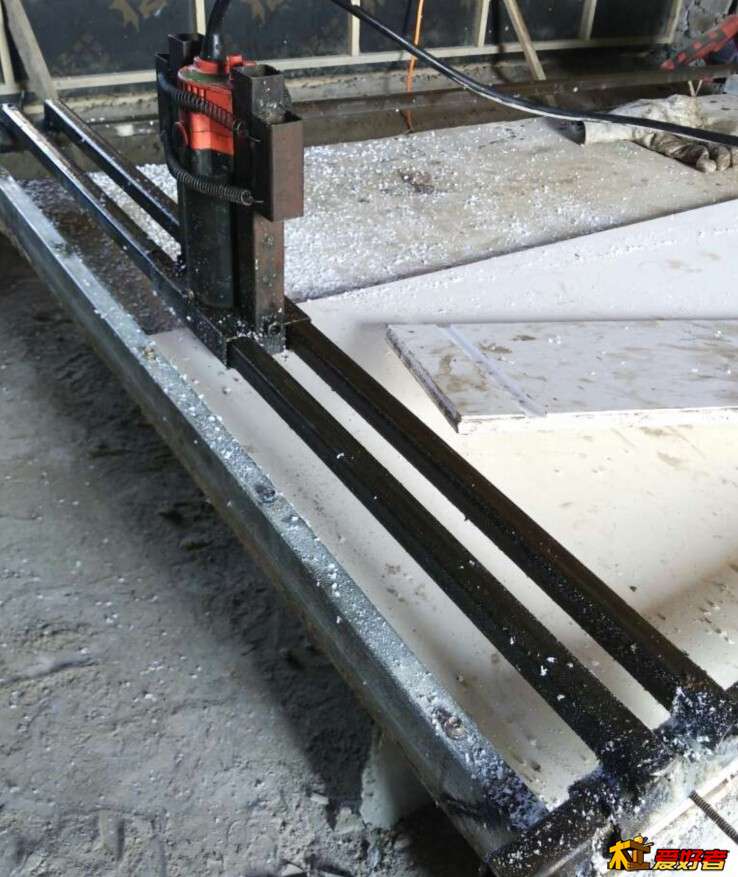

看看我自己做的这个！还不是很成功！

ddam · 发表于 2015-7-30 06:42:48

给个导轨链接吧，淘宝半天没搜到，种类太多。谢谢！

giky · 发表于 2015-8-2 23:18:35

感觉楼主做得挺不错，就照着楼主的做法来做一个。想问下楼主的充电圆锯用得如何？是否是两块电池轮着用？

hycyc · 发表于 2015-8-3 10:35:57

分享DIY成果

小健小健健 · 发表于 2015-8-3 13:30:38

我建议你把轨道和锯之间的连接做成T型卡槽。这样会安全些。
毕竟你这个不是道轨锯。这锯片是外露的，一但发生卡锯，稍有不测，整个锯就会向你的方向冲过来，那样很危险。搞不好开堂破肚都有份。
T型槽好处就是可以对锯进行管制。怎么拔都拔不出来。除非是停机了，然后把夹子松开，然后连轨道整个的拿起来。

细引鬼 · 发表于 2015-8-3 21:56:51

giky 发表于 2015-8-2 16:18
3 }- B" S$ z0 U5 Y6 n# ^感觉楼主做得挺不错，就照着楼主的做法来做一个。想问下楼主的充电圆锯用得如何？是否是两块电池轮着用？

我3个电池电动螺丝批钻都是使用这个电池所以不怎么担心电池的问题还有就是这个轨道锯是铺助使用的还有744 一般一天用不完一个电池还有我的电池都是自己改了动力锂电 2.6安一个电压是20V 不是18

细引鬼 · 发表于 2015-8-3 22:20:30

小健小健健发表于 2015-8-3 06:30) Y7 k! D& Q9 H# X( z
我建议你把轨道和锯之间的连接做成T型卡槽。这样会安全些。
3 p: V3 }6 T+ v; ?4 {$ ~8 l毕竟你这个不是道轨锯。这锯片是外露的，一但 ...

使用上还是没有什么的了这个锯一断电就直接刹车了比交流的安全大一些

小寻仙 · 发表于 2015-8-3 23:47:21

好啊好，好用的东东

芳村DIY木友 · 发表于 2015-9-2 12:11:47

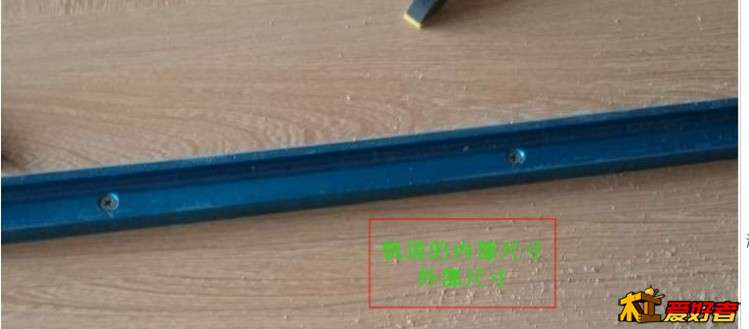

敬礼，楼主的轨道在哪里买的，什么价钱，轨道的内部和外部尺寸麻烦楼主量一下发出来，
不方便也可以发站内消息给我，这种方式应该不错的，我这里有激光切割和大型折弯设备，做这个应该很方便，也想试用一下图像 1--------.jpg

细引鬼 · 发表于 2015-9-4 20:36:12

芳村DIY木友发表于 2015-9-2 05:11
) F; d) C& Y# e& S敬礼，楼主的轨道在哪里买的，什么价钱，轨道的内部和外部尺寸麻烦楼主量一下发出来，- W% ?" {* u. v
不方便也可以发站内 ...

giky · 发表于 2015-9-5 13:04:48

请教过楼主，楼主建议2.0厚的不锈钢板更合适，但苦于底板在本地找了好几家不锈钢加工的都说做不了，后来把圆锯直接架在导轨上固定，牺牲了点切高，不过开免漆板也够用了。

细引鬼 · 发表于 2015-9-5 21:13:59

giky 发表于 2015-9-5 06:04
: o4 s5 a) n: F8 u+ q# T/ O请教过楼主，楼主建议2.0厚的不锈钢板更合适，但苦于底板在本地找了好几家不锈钢加工的都说做不了，后来把 ...

这个底板折弯非常简单的根本没有什么难度要么就是没有那么厚的不锈钢板我这里是一个地级市剪压板加工的起码有20家但是品种以及厚度比较多的不会超过2个其他的都是那些常规压不锈钢门什么的板材 1.2的厚度也就是足1.0厚度的板材
